1、半导体设备特殊涂层零部件行业竞争格局
半导体设备特殊涂层零部件行业当前呈现多层级竞争态势，国际巨头与本土厂商各具优势，共同塑造了动态演化的市场格局。全球市场长期由欧美日企业主导，KoMiCo、TOTO、TOCALO 等跨国企业凭借先发技术优势和全球化布局，在先进制程领域占据绝对主导地位，与 LAM、AMAT、KLA、TEL、ASML 等设备龙头形成深度战略合作关系，构建了稳固的市场壁垒。
这些国际巨头通过数十年的技术积累和专利布局，在特殊涂层零部件领域形成了高度集中的市场格局。与此同时，以超纯股份为代表的本土企业正加速实现技术突破和市场渗透，在特殊涂层零部件细分领域逐步打开进口替代空间，通过定制化、本土化服务，在高致密、低孔隙率、低微量元素污染的特殊涂层等特色工艺环节形成独特竞争力。
当前市场正处于关键转型期，在当前全球半导体产业链重构的背景下，国产半导体设备零部件企业正与国产设备制造商形成紧密协同的生态模式，保障国产供应链可靠性和安全性。通过深度参与国产半导体设备的研发与制造全流程，国产零部件供应商在设备迭代持续升级的过程中，实现了自身技术能力的同步跃升。
这种产业链上下游的协同创新机制，使得国产零部件产品在超低颗粒和微量元素污染控制、耐等离子轰击、耐气体腐蚀、高平整精度、抗高低温冲击性等关键性能上不断突破，逐步缩小与国际领先水平的差距。凭借对本土市场需求更精准的把握和更高效的响应能力，国产零部件供应商通过持续优化工艺流程、提升产品一致性，在保证质量可靠性的同时，形成了显著的成本优势。
随着国产半导体设备在国内先进制程产线上的验证通过和市场渗透率提升，配套零部件的国产供应商也获得了量产验证机会，通过国内先进制程产线的反复打磨，产品性能得到持续改进，进而加速打开晶圆厂零部件替换市场。这种良性互动的发展模式，正在改变过去由国际巨头主导的市场格局，使国产半导体设备产业链在部分细分设备领域逐步具备了与国际厂商同台竞技的实力，为构建安全可控的半导体产业生态奠定了坚实基础。
2、半导体设备特殊涂层零部件行业的技术水平及特点
（1）特殊涂层零部件性能对半导体设备性能具有极大的影响
特殊涂层零部件常应用于半导体设备反应腔内，作为构建设备工艺环境、距离半导体晶圆最近、直接参与晶圆工艺反应或与晶圆直接接触的关键工艺零部件，其性能指标构成半导体设备工艺能力的决定性因素。
例如，反应腔内的介质窗、喷嘴、喷淋头、刻蚀环、内衬等特殊涂层零部件的耐等离子体侵蚀性能决定了刻蚀设备在高能量密度等离子体环境下的工艺稳定性，低颗粒缺陷率则是抑制晶圆缺陷率的核心保障。特殊涂层零部件一旦发生功能性失效，将导致设备工艺窗口变小、整机运行中断、晶圆良率下降甚至晶圆报废的严重后果。
（2）下游制程迭代升级促使特殊涂层零部件企业持续创新
半导体制程迭代持续推升半导体设备零部件技术标准，28nm 以下制程采用多重曝光与多次刻蚀工艺，刻蚀设备的特殊涂层零部件的技术需求随之升级。特殊涂层零部件的尺寸精度、洁净度、耐腐蚀性及耐击穿电压等性能提出更严苛要求。在此背景下，特殊涂层零部件企业需持续强化定制化研发能力以适应半导体设备厂商的工艺适配需求。
（3）特殊涂层零部件要求多学科复合交叉技术
特殊涂层零部件的生产和研发活动深度融合材料学、物理学、化学、精密机械工程、热力学与传热学、电子工程学等学科理论。在涂层材料研发阶段，要求对材料的晶相结构与掺杂体系进行原子尺度调控，以适应极端物理、化学环境下的稳定性需求；在涂层工艺环节，需精准协调气相沉积过程中的等离子体运动与薄膜本征应力分布，实现精准构建涂层微观结构。这种多学科技术的深度融合，使行业技术壁垒较高，必须具备跨学科领域人才、技术及创新能力方可实现突破。
（4）全产业链条技术能力构成核心竞争要素
半导体设备特殊涂层零部件行业的竞争本质，已从单一技术突破演进为涂层材料制备、特殊涂层工艺、设备改造自研与质量检测的全产业链条协同能力的综合竞争。这一转变的核心逻辑在于半导体制造工艺的持续升级对零部件性能提出近乎极限的要求——特殊涂层材料需同时实现超高纯度以杜绝晶圆污染，高密度等离子体轰击、化学腐蚀、温度冲击的极端工况，并保障数千小时级稳定运行的可靠性。
若企业仅掌握涂层工艺却缺乏涂层材料制备能力，可能因热膨胀系数失配引发涂层与基底的界面剥离；若具备设备研发能力但缺失特殊涂层孔隙率控制技术，则无法满足晶圆厂对颗粒缺陷趋零的严苛标准。
因此，行业竞争已升维至生态级对抗，只有打通从高纯材料制备、特殊涂层工艺、装备研发改造到检测闭环的全链路能力，方能同时满足设备商的前沿创新需求与晶圆厂的极限稳健要求。
3、半导体设备特殊涂层零部件行业发展现状和未来发展趋势
（1）刻蚀技术在先进制程集成电路制造中愈发重要

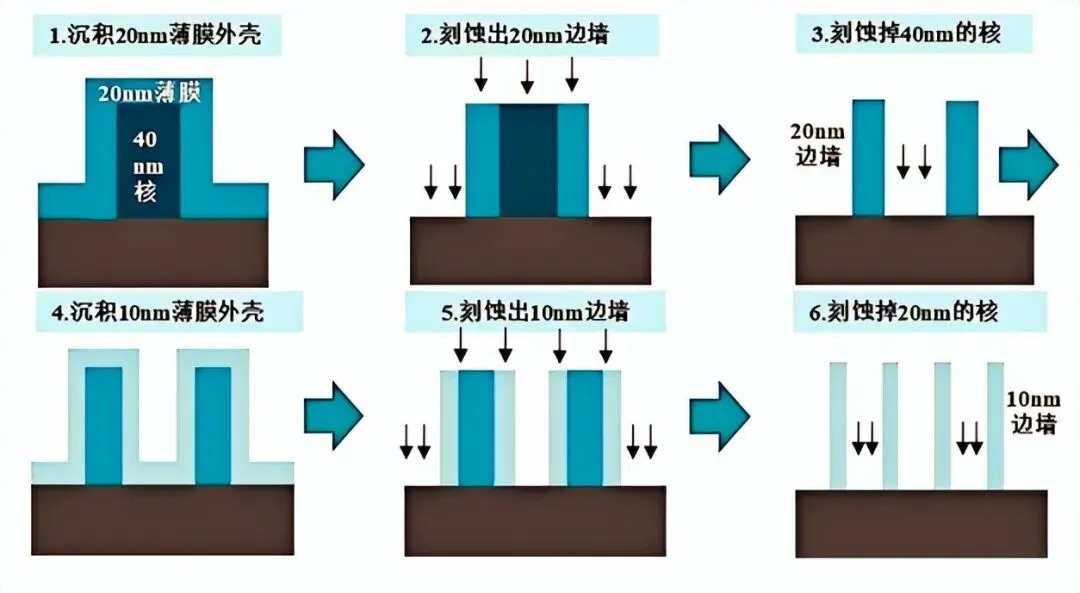

当前国内光刻机受波长的限制，随着国内先进芯片制程从 28 纳米往 7-5 纳米阶段向更先进工艺的方向发展，需要结合刻蚀和薄膜设备的性能提升，采用多重曝光工艺，实现更小的尺寸，使得刻蚀技术及相关设备的重要性进一步提升。二重和多重工艺原理如下图，其中涉及多次刻蚀：
芯片线宽的缩小及多重曝光工艺等新制造工艺的采用，对刻蚀技术的精确度和重复性要求更高。刻蚀技术需要在颗粒污染和微量元素污染、刻蚀速率、各向异性、刻蚀偏差、选择比、深宽比、均匀性、残留物、等离子体引起的敏感器件损伤等指标上满足更高的要求，刻蚀设备性能随之更新迭代。（2）3D NAND 对深宽比刻蚀技术提出新的挑战随着 2D NAND 线宽逼近 10nm 物理极限，存储器件已全面进入 3D 架构时代，通过垂直堆叠层数提升集成度成为行业共识。
目前客户 F 的 232 层 3D NAND技术已实现大规模量产并应用于消费级固态硬盘产品，三星 290 层 V9 产品采用串叠工艺实现量产，SK 海力士 238 层 4D PUC 结构芯片进入商业化应用阶段，而铠侠研发的 332 层产品预计 2026 年进入量产阶段。
3D NAND 制造工艺彻底改变了传统 2D 时代的缩放逻辑，其核心是通过增加氧化硅与氮化硅交替堆叠的层数提升存储容量，这对刻蚀技术提出了突破性要求。根据 Lam Research 数据，96 层 3D NAND 的刻蚀深宽比已达 70:1。
这种超高深宽比结构要求刻蚀设备的制程工艺在两种差异显著的材料叠层中实现精准控制：一方面需保证对氧化硅与氮化硅的高选择比以避免层间串扰，另一方面要将刻蚀均匀性偏差控制在 3%以内，确保数千个垂直通道的电学性能一致性。随着更高层数产品研发推进，刻蚀步骤从单批次完成变为多阶段分步刻蚀，进一步延长了工艺时间并增加了设备台数需求，反映出高深宽比刻蚀技术已成为3D NAND 量产的核心瓶颈与设备投入重点。
层数提升带来的工艺复杂度还体现在刻蚀环境的极端化。同时，为穿透 200 层以上的堆叠结构，刻蚀设备需将反应腔内等离子体密度提升至更高水平，这不仅要求特殊涂层零部件凭借高致密性、耐等离子体侵蚀的涂层性能，耐受更强的等离子体轰击以避免自身涂层剥落或基材腐蚀；
更需依托特殊涂层零部件的精密结构设计与涂层性能协同，实现气体流场的精准调控，确保腐蚀性气体以均匀流场分布进入反应腔，避免局部气流流速过高冲刷极深孔和沟槽侧壁，从而导致芯片堆叠结构损伤。例如，喷淋头、喷嘴、内衬等特殊涂层零部件的涂层致密度、光洁度与结构适配性，可进一步辅助稳定反应腔内气流轨迹，减少气流湍流对芯片堆叠结构侧壁的冲击，从源头降低侧壁损伤风险。
（3）下一代先进制程刻蚀技术发展对特殊涂层零部件性能要求
超低孔隙率、颗粒污染和微量元素污染控制。7nm 及以下制程中，每片晶圆需经历 40-60 次刻蚀，涂层孔隙率需从当前纳米级向亚纳米级突破，防止腐蚀性气体渗透导致基材污染，进而保障刻蚀工艺所需的刻蚀速率、均匀性、颗粒污染、残留物等关键要素标准。
耐等离子体侵蚀。应对刻蚀工艺的等离子体冲击强度提升，需提高涂层的晶界快速钝化等耐等离子体侵蚀技术，抑制由此导致的颗粒物剥落
耐高温及耐热循环提升喷淋头、刻蚀环、内衬等关键部件耐高温和形变；开发热导率梯度涂层，应对瞬间功率波动导致的局部热冲击。
在等离子体刻蚀设备中，反应腔内的喷淋头、静电卡盘、内衬、内门等关键零部件面临极端等离子环境和高能粒子轰击，需具备优异的抗腐蚀性、低颗粒剥落性、温度稳定性。随着集成电路多重曝光和刻蚀工艺的复杂化，尤其在高深宽比结构加工中，对纳米级膜厚控制与均匀性提出极高要求。设备零部件表面处理技术正在从传统阳极氧化向等离子喷涂迭代，进而向更先进的气相沉积技术升级。未来，国内企业将继续在精密机械抛光、特殊涂层工艺、精密清洗等方面加大研发投入，以满足半导体设备对零部件的高精密度、高洁净度和高耐腐蚀性要求
（4）先进涂层材料与复合工艺协同发展
随着钨接触孔、钛氮化物阻挡层、钴栅极等先进金属互联结构在 5nm 等先进制程芯片中的规模化应用，刻蚀设备、薄膜沉积设备反应腔内的工艺环境复杂度显著提升，刻蚀设备需引入更高浓度的氟基、氯基腐蚀性气体以实现精细图形刻蚀，薄膜沉积设备则需维持更高真空度与更宽范围的温度调控区间，直接导致介质窗、喷嘴、喷淋头、内衬、刻蚀环等核心零部件长期暴露于更高密度的等离子体轰击、更强的化学侵蚀、更剧烈的温度波动环境中。
这一变化对特殊涂层工艺提出远超成熟制程的技术门槛。涂层致密性需阻挡腐蚀性气体渗透至基材，防止基材氧化或腐蚀；界面兼容性需保障涂层与不同材质的金属或陶瓷基底的结合强度，避免热循环下出现分层；长期稳定性则需适配设备频繁启停与工艺参数调整，确保零部件性能衰减可控，上述要求均需通过材料与工艺的协同优化实现。从材料体系演进来看，涂层材料已突破单一陶瓷涂层材料的性能局限，转向多品种、复合型的涂层材料开发，以适配不同半导体设备需求。
针对刻蚀设备氟基等离子体强腐蚀特性，氧化钇涂层凭借优异的耐氟侵蚀性能，成为喷淋头、内衬等直接接触腐蚀气体部件的核心选择；针对刻蚀设备介质窗需优化射频能量传输效率的需求，氟氧化钇涂层通过掺杂改性，可更好适配不同设备厂商的射频功率设计；而钇铝石榴石、堇青石等复合材料，则凭借热膨胀系数与基材的匹配性优势，可用于光刻机等需超低热膨胀性与较高机械强度的部件。
不同材料体系的选择，特殊涂层零部件配套供应商均紧密围绕半导体设备厂的具体设备型号、工艺目标展开，确保零部件与设备整体性能高度契合。从工艺路线特征来看，多工艺协同已成为提升特殊涂层综合性能的必经路径之一，也是适配半导体设备厂定制化需求的关键支撑。例如，PVD 与 CVD 工艺的复合应用技术可结合 PVD 涂层与基底结合力强、CVD 涂层致密度高的优势，解决单一工艺难以兼顾界面结合强度与致密性的问题。高致密等离子喷涂与表面致密化处理的结合，则能进一步降低涂层孔隙率，提升耐等离子体轰击能力。
这种工艺协同不仅能满足先进制程对涂层性能的严苛要求，更能适配设备厂多品种、灵活批量、多批次的定制化需求，针对设备厂新机型研发过程中的临时工艺调整，可通过快速切换特殊涂层复合工艺的参数，实现特殊涂层性能的精准适配，保障设备研发与验证节奏。
（5）国产替代推动高端涂层工艺全面升级
在全球半导体供应链局势趋紧的背景下，国内市场对高附加值的特殊涂层零部件替代意愿强烈。当前，阳极氧化、电弧喷涂等传统表面处理工艺虽已实现较高国产化率，但受限于性能瓶颈，难以适配先进制程对特殊涂层的严苛要求；而气溶胶、气相沉积和原子层沉积等支撑先进制程的关键涂层技术，目前仍由海外企业主导掌控，且相关海外企业暂未在中国大陆布局本土化生产。这一现状不仅形成了显著的技术壁垒，也给国内半导体设备供应链的自主可控带来挑战。
随着具备关键涂层工艺设备自研能力和涂层材料制备能力的企业协同深入，围绕喷淋头、介质窗、喷嘴、刻蚀环、内衬、静电卡盘等关键部件的高致密度、低孔隙率、抗颗粒剥落的特殊涂层在国内厂商的技术攻坚下实现突破，并已逐步完成产业化落地。
为支撑特殊涂层零部件产业链发展，国内企业正逐步打通特殊涂层设备设计、特殊涂层材料研发、特殊涂层工艺技术、特殊涂层服务及失效分析检测能力，构建较为完善的本地化技术生态。部分领先企业已实现关键工艺设备与材料的国产替代，并开始向海外客户供货。
