电气设计 | 户内常用2.5、4、6平方铜线,能带多大功率?

日期：2023-08-18 09:25:57 来源：网络整理作者：本站编辑浏览：24 评论：0

我们对家用三种常见配线的安全电流、所带动的电器功率、匹配多大开关进行一一解读:

一、三种线径安全工作电流各是多少？

安全工作电流：指在正常工作状态下，电线可长期承载的最大负荷电流。(包含温度、湿度、绝缘性能等因素)

2.5平方铜线，最大工作电流为20A。安全工作电流为14.4A~16A；4平方铜线，最大工作电流为30A，安全工作电流为21A~24A；6平方铜线，最大工作电流为50A，安全工作电流为36A~40A。

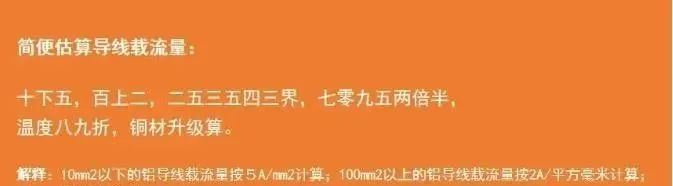

电流估算口诀

用电功率：指在单位时间内，电能转为其它能量所做功的能力。因功率等于电压乘以电流(忽略电阻、功率因数), 所以在电压一定的条件下，功率越大所需要的电流就越大。

2.5平方铜线，常用于室内普通插座与照明线路，是室内最常见且最多的线材。用电电器能带3.2kw~3.5kw左右。4平方铜线，一般用于大功率电器，如空调、厨房加热、大功率热水器等。用电电器能带4.8kw~5.3kw左右。6平方铜线，一般为户内配电箱主进线，用电电器能带8~8.8kw左右。

为进行线路控制，不同回路下均应设置控制开关，如我们常见的主开关、插座开关、照明开关、厨房开关等形式。

配置时除考虑电线线径外，还有断路器、漏电保护器、刀闸开关等类型。无论哪种类型？开关额定电流均应略小于线路的安全工作电流。

2.5平方铜线线路，开关配置一般为16A。4平方铜线线路, 开关配置一般为25A;6平方铜线线路，开关配置一般为40A。

通过上述内容，我们对三种规格铜线线径的安全工作电流、能带动的设备功率、开关配置选型进行了详细解析分享。希望在室内电路维修，安装敷设时给你提供参考与帮助。

如有侵权，请联系删除（来源：网络，版权归原作者）
