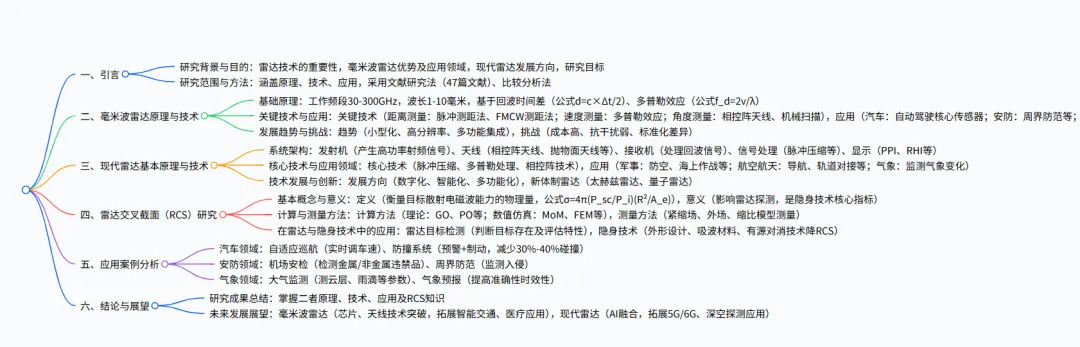

一、引言
- 研究背景与目的
雷达技术是电子信息领域关键技术，对学术研究和行业发展意义重大。 - 毫米波雷达
工作于 30-300GHz 频段，在高精度检测、高分辨率成像上优势显著，应用于汽车自动驾驶、航空航天、安防监控等领域；现代雷达融合先进技术，向多功能、智能化发展，提升目标探测、识别与跟踪能力。 研究目标：梳理二者核心原理、前沿技术、多元应用，剖析优势与挑战，为学术研究提供理论参考，为行业实践提供指导，推动技术应用与电子信息产业发展。 - 研究范围与方法
研究范围：涵盖原理（毫米波雷达频段特性、现代雷达电磁理论探测原理）、技术（毫米波雷达高集成度芯片等技术，现代雷达相控阵等技术）、应用（毫米波雷达在汽车等领域应用，现代雷达在军事等领域应用）。 研究方法：采用文献研究法（研读分析 47 篇参考文献，提取关键信息）和比较分析法（对比不同文献中二者的原理、技术、应用异同，总结优势技术与最佳实践）。
二、毫米波雷达原理与技术
- 基础原理
回波时间差：测量发射信号与回波时间差 Δt，用公式d=c×Δt/2（c 为光速）计算目标距离，如汽车自动驾驶中测与前车距离。 多普勒效应：目标运动导致回波频率变化（多普勒频移 f_d），用公式f_d=2v/λ（v 为目标速度，λ 为毫米波波长）计算目标速度，如交通监控测车辆速度。 工作频段：30-300GHz，波长 1-10 毫米。 核心原理：基于电磁波特性、回波时间差和多普勒效应。 - 关键技术与应用
汽车领域：作为自动驾驶核心传感器，提供车辆周围环境信息，支持自适应巡航、自动紧急制动等功能。 安防领域：用于周界防范、人体目标检测，恶劣天气下仍稳定工作。 气象领域：探测云层、雨滴等气象目标，为天气预报提供数据。 关键技术表：| 技术类型 | 具体方法 | 优势 | 应用场景 | | 距离测量 | 脉冲测距法 | 快速测量远距离目标 | 航空航天飞行器导航 || |FMCW 测距法 | 测量精度高 | 汽车自动驾驶防撞预警 || 速度测量 | 多普勒效应 | 准确测量目标速度 | 交通管理监测车辆行驶速度 || 角度测量 | 相控阵天线技术 | 波束快速灵活扫描，定位精确 | 军事国防目标侦察 || | 机械扫描技术 | 结构简单，成本低 | 安防监控（对角度精度要求不高场景）| 主要应用： - 发展趋势与挑战
成本高：核心部件（毫米波芯片、天线）技术复杂、工艺要求高，限制在消费电子等成本敏感领域应用。 抗干扰弱：易受电磁信号（其他雷达、通信系统）和恶劣天气（雨滴、雪花）干扰，影响性能。 标准化差异：不同国家 / 地区频率使用、技术标准、安全法规不同，阻碍全球推广。 小型化：依赖半导体和集成电路技术，用高集成度芯片减小体积重量，可集成到智能手机等设备。 高分辨率：通过先进信号处理算法、增大天线阵列等，提升距离、速度、角度分辨率，如自动驾驶中识别交通标志。 多功能集成：与摄像头、激光雷达融合，提升系统可靠性与智能化，如智能交通中协同实现距离测量与图像识别。 发展趋势：
三、现代雷达基本原理与技术
- 系统架构

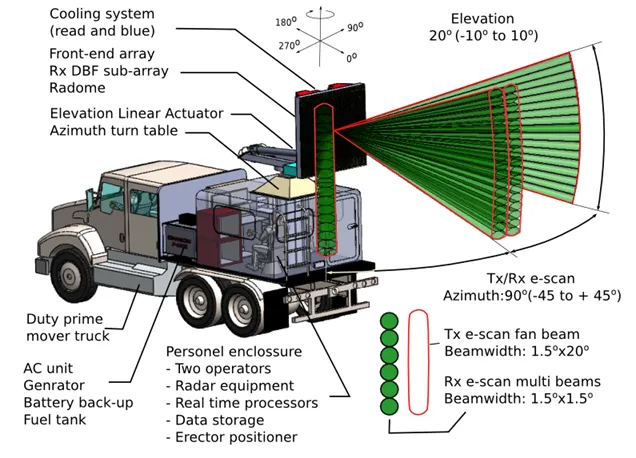

发射机：产生高功率射频信号，波形有脉冲波（目标搜索）、连续波（精确测速）。 天线：辐射电磁波并接收回波，常见类型有相控阵天线（快速灵活扫描，多目标跟踪）、抛物面天线（高增益定向辐射，远距离探测）。 接收机：放大、滤波、解调微弱回波信号，转化为基带信号，需高灵敏度和抗干扰能力。 信号处理：核心环节，进行脉冲压缩（提高距离分辨率）、多普勒处理（测目标速度）、目标检测与跟踪，提取目标位置、速度等信息。 显示：以 PPI（极坐标显方位距离）、RHI（显距离高度）等方式呈现目标信息。 核心组成：发射机、天线、接收机、信号处理、显示。 - 核心技术与应用领域
- 脉冲压缩技术
：对发射脉冲编码调制（线性调频、相位编码），接收端匹配滤波，将宽脉冲压缩为窄脉冲，不降低功率却提高距离分辨率，如军事雷达分辨相邻目标。 - 多普勒处理技术
：分析回波频率变化，检测运动目标并测速度，如交通雷达管流量、气象雷达测气象目标运动。 - 相控阵技术

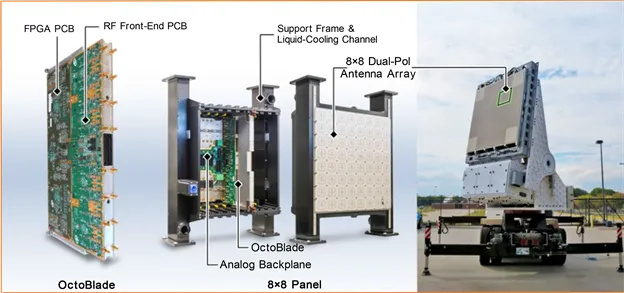

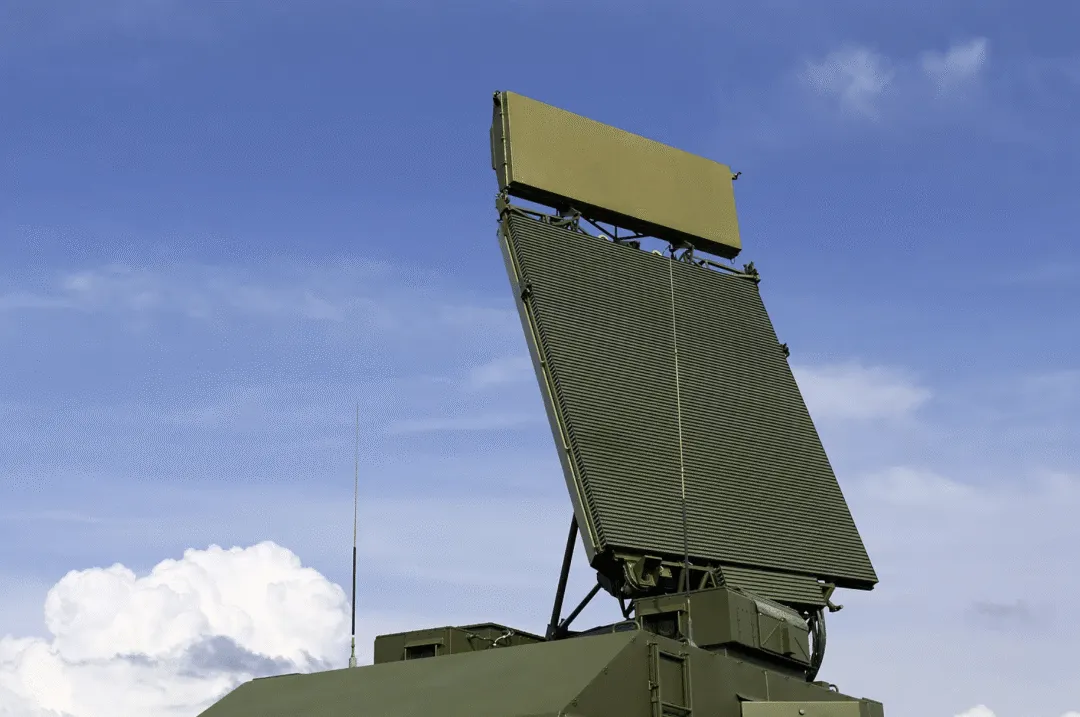

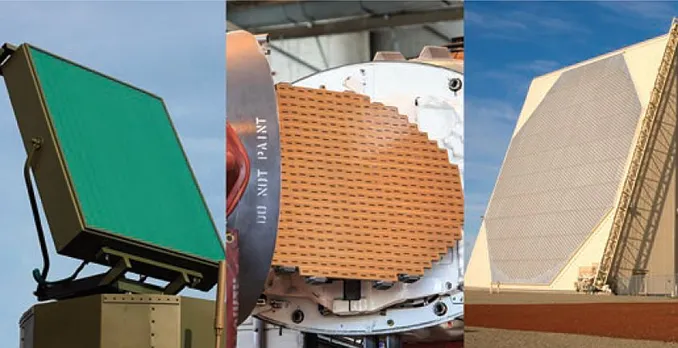

：控制天线单元相位幅度，实现波束快速灵活扫描，具备快速搜索、多目标跟踪、高可靠性特点，如军事防空导弹系统、航空航天飞行器导航。 核心技术： 应用领域表：| 应用领域 | 具体应用场景 | 作用 | | 军事领域 | 防空系统 | 搜索、跟踪、识别空中目标，为导弹提供指示 || | 海上作战 | 舰载雷达探测敌方舰艇和飞机，保障航行与作战 || | 军事侦察 | 远距离探测敌方设施、部队部署，提供情报 || 航空航天领域 | 机载雷达 | 探测气象、地形、其他飞行器，保障飞行安全 || | 轨道交会对接 | 精确测量航天器距离、速度、姿态，确保对接 || | 卫星遥感 | 获取地球表面地形、植被等信息，支持资源勘探 || 气象领域 | 气象雷达 | 探测气象目标参数，分析趋势，预测天气，防灾减灾 |
- 技术发展与创新
数字化：各环节数字化，数字发射机控信号参数，数字接收机高效处理信号，如数字化相控阵雷达提升波束控制精度。 智能化：融入 AI 技术，机器学习自动识别目标，深度学习处理复杂信号，智能决策生成探测策略，如智能防空系统自动拦截目标。 多功能化：集探测、电子战、通信、导航等功能，减小体积重量，降低成本，提高综合性能。 发展方向： 新体制雷达：太赫兹雷达（高分辨率、强穿透性，用于成像、安检）、量子雷达（高灵敏度、抗干扰，潜力应用于军事民用）。
四、雷达交叉截面（RCS）研究
- 基本概念与意义
雷达探测：RCS 越大，回波越强，目标越易被探测，如军事中 RCS 大的敌方战机易被远距离发现。 隐身技术：核心指标，降低 RCS 可提升目标隐蔽性，如通过外形设计、吸波材料减少散射。 民用领域：优化航空航天飞行器设计（减少对雷达干扰）、提高气象雷达探测精度。 定义：衡量目标散射雷达电磁波能力的物理量，等效为理想散射体横截面积，公式为σ=4π(P_sc/P_i)(R²/A_e)（σ 为 RCS，P_sc 为目标散射功率，P_i 为入射功率，R 为目标到雷达距离，A_e 为雷达天线有效面积）。 意义：
- 计算与测量方法
计算方法表：| 计算类型 | 具体方法 | 适用场景 | 优势 | 局限 | | 理论计算 | 几何光学法（GO）| 电大尺寸目标 | 简便 | 处理边缘、阴影区域精度低 || | 物理光学法（PO）| 电大尺寸目标 | 考虑电流分布，精度较高 | 对表面光滑度有要求，复杂表面误差大 || 数值仿真 | 矩量法（MoM）| 各种形状目标（电大、复杂结构）| 精确 | 计算量大，大规模问题耗时耗内存 || | 有限元法（FEM）| 复杂几何、材料目标 | 处理复杂边界，精度高 | 前处理复杂，计算效率低 || | 时域有限差分法（FDTD）| 瞬态散射特性分析 | 直观模拟电磁波与目标作用 | 精度受网格、时间步长影响，计算量大 | 测量方法表：| 测量类型 | 具体方法 | 特点 | 优势 | 局限 | | 实验测量 | 紧缩场测量 | 室内暗室，模拟远场 | 环境可控，干扰小，精度高 | 设备造价高，目标尺寸受暗室限制 || | 外场测量 | 室外开阔场地（沙漠、海洋）| 测真实尺寸目标，获实际环境数据 | 受天气、地形影响，精度受限 || | 缩比模型测量 | 按比例缩小目标，实验室测量 | 成本低，环境可控 | 需遵循相似性准则，否则误差大 | - 在雷达与隐身技术中的应用
外形设计：采用多面体、倾斜表面（如 F-22 战斗机菱形机头、倾斜双垂尾），改变散射方向。 吸波材料：用雷达吸波涂料、吸波结构材料，吸收衰减电磁波。 有源对消技术：发射与散射信号幅度相等、相位相反的电磁波，相互抵消（面临技术难题）。 雷达目标检测：RCS 是判断目标存在及评估特性的关键，回波强度超阈值则判定有目标，通过 RCS 变化识别目标类型（如战斗机与直升机 RCS 差异）。 隐身技术：降低 RCS 是核心，手段包括： 发展关系：雷达技术提升 RCS 探测分析能力，隐身技术创新降 RCS 方法，二者相互制约促进。
五、应用案例分析
- 汽车领域 - 自适应巡航与防撞系统
自适应巡航：毫米波雷达实时监测前方目标距离和速度，启动功能后，按设定跟车距离和速度，自动调车速（前车减速则本车减速，无车则按巡航速度行驶）。 防撞系统：雷达全方位监测环境，遇碰撞危险（如障碍物、前车急刹），先声光报警，驾驶员未响应则自动紧急制动，可减少30%-40% 碰撞事故。 - 安防领域 - 人体目标检测与跟踪
机场安检：毫米波雷达穿透衣物扫描，检测金属（如刀具）和非金属（如塑料炸药）违禁品，通过回波信号分析显人体轮廓及物品位置形状，提高安检效率精度。 周界防范：在军事基地、监狱等场所设置雷达，形成警戒线，人员闯入时，雷达通过回波变化测入侵目标位置、速度、轨迹，及时报警，不受恶劣天气影响。 - 气象领域 - 大气监测与气象预报
大气监测：毫米波雷达发射信号，接收云层、雨滴、雪花等回波，分析信号参数，测云层高度、厚度、含水量，雨滴大小、速度、降雨量，雪花形态、降雪量。 气象预报：提供高分辨率、实时气象数据，优化数值模式输入，提高预报准确性（尤其暴雨、暴雪等灾害天气），提前预警防灾减灾。
六、结论与展望
- 研究成果总结
掌握毫米波雷达（基于频段特性，用回波时间差、多普勒效应测目标参数）与现代雷达（依据电磁理论，发射接收电磁波探测目标）的原理。 明确二者关键技术（毫米波雷达的距离 / 速度 / 角度测量，现代雷达的脉冲压缩等）及应用（覆盖多领域）。 掌握 RCS 概念（衡量散射能力）、计算测量方法（理论、数值、实验）及应用（雷达检测、隐身技术）。
- 未来发展展望
技术创新：深度融合 AI（深度学习、强化学习），提升目标处理能力。 应用拓展：助力 5G/6G 通信（信号共享协同），支持深空探测（行星探测、小行星监测）。 技术突破：研发高性能低成本芯片，创新超材料、可重构天线。 应用拓展：深入智能交通（车联网、智能停车），进军医疗（生命体征监测、医疗成像）。
七、参考文献
共引用 47 篇参考文献，涵盖毫米波雷达与现代雷达原理、技术、应用及 RCS 相关研究，如《Principles and Applications of Millimeter Wave Radar》《Radar Cross Section》等，为研究提供理论与实践支撑。
4. 关键问题
问题 1：毫米波雷达在汽车自动驾驶中具体发挥哪些作用？其核心技术如何支撑这些作用的实现？
答案：毫米波雷达是汽车自动驾驶系统的核心传感器，主要作用包括支持自适应巡航控制和自动紧急制动、盲点监测等防撞相关功能。在自适应巡航控制中，其通过FMCW 测距法（距离测量关键技术之一，精度高）实时测量与前方车辆的距离，结合多普勒效应（速度测量技术）获取前车速度，依据设定的跟车距离和巡航速度参数，自动调整本车行驶速度；在防撞功能中，借助相控阵天线技术或机械扫描技术（角度测量技术）全方位监测车辆周围环境，一旦检测到碰撞危险（如突然出现的障碍物），迅速将信息传输至控制系统，触发声光报警或自动紧急制动。
问题 2：现代雷达的数字化、智能化发展分别体现在哪些方面？这些发展对提升雷达性能有何具体帮助？
答案：现代雷达的数字化发展体现在系统各环节的数字化处理，如数字发射机可精确控制发射信号的波形、频率和相位，提升信号稳定性与精度；数字接收机采用高速模数转换器和数字信号处理技术，实现对回波信号的高效处理与精确分析，增强抗干扰能力，例如数字化相控阵雷达通过数字波束形成技术，能更灵活、精确地控制波束，提升目标探测与跟踪能力。智能化发展体现在融入人工智能技术，如机器学习算法可对大量回波数据学习，实现目标自动识别分类；深度学习技术能处理复杂雷达图像和信号，提高目标检测准确性；智能决策算法可根据目标与环境信息自动生成最优探测跟踪策略，如智能防空系统中，智能化雷达能自动识别来袭目标类型与威胁程度，自主引导防空武器拦截，大幅提升作战效率与适应性。
问题 3：雷达交叉截面（RCS）在隐身技术中是核心指标，降低目标 RCS 有哪些主要技术手段？各手段的原理和应用案例分别是什么？
答案：降低目标 RCS 的主要技术手段有三种，具体如下： - 外形设计优化
：原理是通过采用多面体外形、倾斜表面等设计，改变雷达电磁波的散射方向，减少散射回雷达的电磁波能量。应用案例为F-22 战斗机，其采用菱形机头、倾斜双垂尾等设计，有效降低了在主要雷达探测方向上的 RCS 值，提升隐身性能。
- 吸波材料应用
：原理是利用吸波材料（如雷达吸波涂料、吸波结构材料）吸收或衰减入射的电磁波能量，将其转化为热能或其他形式的能量，减少目标对电磁波的散射。应用案例为先进隐身武器装备（如部分隐身导弹、隐身舰艇），通过在表面涂覆高性能雷达吸波涂料或采用吸波结构材料，大幅降低装备的 RCS。 - 有源对消技术
：原理是在目标上安装发射装置，发射与目标散射信号幅度相等、相位相反的电磁波，使两者在雷达接收处相互抵消，从而降低 RCS。目前该技术在实际应用中仍面临技术难题（如实时精准控制发射信号参数），暂未大规模普及，但为隐身技术发展提供了新方向，部分军事装备研发中已开始探索其应用可能性。
代码关键模块解释

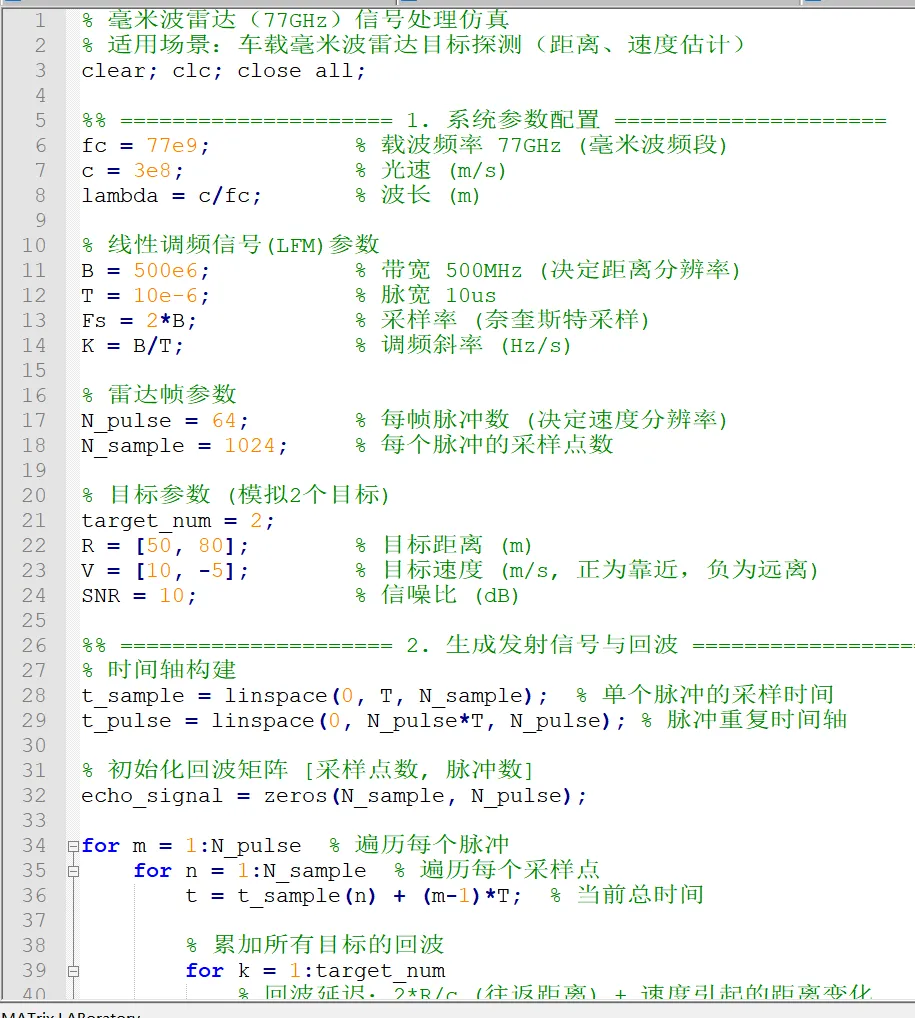

系统参数配置：
选择 77GHz 作为载波频率（车载毫米波雷达主流频段），带宽 500MHz 决定距离分辨率（约 0.3 米）。 模拟 2 个目标，分别设置距离 50/80 米、速度 10/-5 米 / 秒（靠近 / 远离）。 回波模拟：
核心公式： tau = 2*(R(k) - V(k)*t)/c，考虑了目标运动导致的距离变化，这是毫米波雷达测速的基础。加入路径损耗（ 1/(4πR)^2）和高斯噪声，贴近真实场景。二维 FFT 处理：
距离维 FFT：利用 LFM 信号的线性调频特性，通过 FFT 将时间差转换为距离。 速度维 FFT：利用多脉冲间的多普勒频移，将频率差转换为速度。 CFAR 检测：

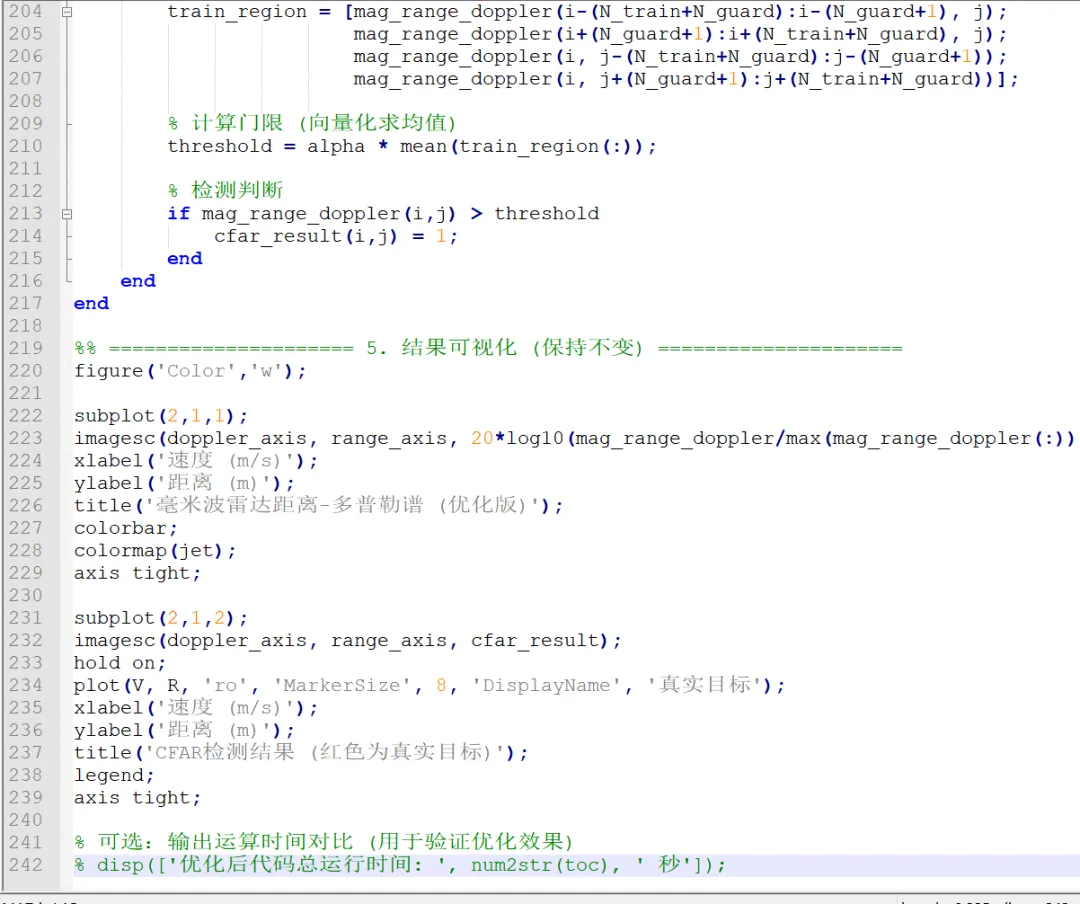

恒虚警率检测是雷达目标检测的核心技术，通过训练单元估计背景噪声，设置自适应门限，避免虚警率随环境变化。 关键参数：训练单元（N_train）用于估计噪声，保护单元（N_guard）避免目标能量污染噪声估计。 可视化：
输出距离 - 多普勒谱（直观展示目标的距离和速度）和 CFAR 检测结果，对比真实目标位置验证算法有效性。
