机器人丝杠行业深度研究报告（含脑图）
一、报告核心摘要
本报告基于机器人丝杠行业全产业链数据与技术细节，聚焦“行业分析与投资机会”“技术与产业链深度”两大核心，全面覆盖行业全维度信息。丝杠作为人形机器人核心传动部件，正随行业爆发进入高速增长期，行星滚柱丝杠凭借高性能成为主流技术方向。全球市场2029年将达65亿美元，中国2035年有望突破600亿元，国产替代与下游需求放量构成核心投资逻辑。技术端呈现“高精度、高承载、小型化”趋势，产业链各环节龙头企业加速布局，人形机器人、高端制造等应用场景持续拓宽，行业进入“技术突破+需求爆发+国产替代”三重红利期。
二、行业深度分析（核心模块展开）
（一）行业概况
1定义与核心功能：丝杠是将旋转运动高效转换为直线运动的精密传动部件，核心结构由丝杠轴、螺母、滚珠/滚柱及反向器组成，核心价值是实现“旋转-直线”高精度转换，降低能量损耗与磨损。
1核心分类与特性：
大类 | 细分品类 | 传动效率 | 精度水平 | 核心优势 | 核心劣势 | 适用场景 |
滑动丝杠 | 梯形丝杠 | 26%-46% | 研磨后±7.5um/300mm | 结构简单、成本低、有自锁性 | 易磨损、寿命短、精度低 | 传动精度要求低的通用机械 |
滚动丝杠 | 滚珠丝杠 | 90%-96% | 最高±3um/100mm | 效率高、精度高、售价适中 | 承载能力低、制造难度大 | 低载荷、高精度小型化场景（灵巧手） |
滚动丝杠 | 行星滚柱丝杠 | 90%（理想） | 0.01mm/315mm | 高承载、高刚性、寿命长 | 结构复杂、成本高 | 高负载高刚性场景（机械臂、人形机器人） |
1关键性能指标：传动效率、承载能力、精度等级（ISO C1-C10）、转速极限、自锁性，其中滚柱一致性、螺纹精度、材料性能决定精度上限。
（二）产业演进与技术趋势
1产业演进路径：
1阶段1（传统机械时代）：以滑动丝杠（梯形）为主，满足基础传动需求，效率与精度较低；
1阶段2（精密制造时代）：滚珠丝杠崛起，解决高精度、高效率需求，广泛应用于机床、工业机器人；
1阶段3（人形机器人时代）：行星滚柱丝杠成为核心，适配高负载、高精度、小型化需求，逐步替代滚珠丝杠与液压驱动。
1核心技术趋势：
1精度升级：从C5级向C1-C3级进阶，导程误差逼近0.01mm级；
1性能优化：承载能力提升（行星滚柱丝杠最大动载荷达5800kN）、转速翻倍（较滚珠丝杠快2倍）、寿命延长（相对寿命达15倍）；
1结构创新：反向式行星滚柱丝杠成为人形机器人主流（无内齿圈、一体化设计），微型丝杠适配灵巧手等精密部件；
1材料与工艺：合金结构调质钢、马氏体不锈钢普及，旋风铣削、精磨工艺提升生产效率与精度。
（三）市场分析
1市场规模与增长预测：
1全球市场：2023年约4.4亿美元，2025年突破10亿美元，2029年达65.4亿美元，2023-2029年CAGR超60%；
1中国市场：2024年约5.6亿元，2029年达151.5亿元，2035年预计606亿元，人形机器人渗透率提升为核心驱动。
1驱动因素：
1人形机器人爆发：特斯拉Optimus等产品量产，单台机器人需数十个丝杠（灵巧手22自由度适配微型丝杠）；
1下游应用拓展：汽车（电控化替代液压）、机床（高精度升级）、医疗（手术机器人）、石油天然气（抽油机替代）等领域需求放量；
1技术替代红利：行星滚柱丝杠替代滚珠丝杠、液压驱动，市场份额持续提升；
1国产替代加速：国内企业突破技术壁垒，成本优势显著，进口替代空间广阔。
1约束因素：
1技术壁垒：行星滚柱丝杠制造工艺复杂（螺母加工要求高），国外企业垄断核心专利；
1材料与设备依赖：高端钢材、精密磨床部分依赖进口（德国克林贝格、日本三井）。
（四）产业链分析
1. 产业链全景（上游-中游-下游）
环节 | 核心构成 | 关键企业/产品 | 技术要求/特点 |
上游 | 原材料 | 合金结构调质钢、马氏体不锈钢 | 高强度、耐磨、抗腐蚀、高疲劳极限 |
零部件 | 丝杠轴、滚柱、螺母、内齿圈、挡圈、压盖 | 精度一致性（滚柱6-8个一致性）、螺纹匹配度 | |
中游 | 制造工艺 | 粗加工（旋风铣削、硬车削、砂轮磨削）、精加工（精磨） | 旋风铣削效率最高（半精磨精度），精磨决定最终精度 |
产品类型 | 标准式、反向式、循环式、差动式、轴承环式行星滚柱丝杠 | 反向式占人形机器人主流，循环式适配医疗/光学设备 | |
下游 | 核心应用 | 人形机器人（Optimus、宇树科技机器狗） | 高负载、高精度、小型化、长寿命 |
拓展应用 | 机床设备、汽车（新能源）、医疗（手术机器人）、石油天然气（抽油机） | 适配不同场景的载荷、精度、环境要求 |
2. 产业链核心环节拆解
1上游：原材料以特种钢材为主，国内供应商逐步替代进口；零部件中螺母占行星滚柱丝杠价值量60%，是核心环节；
1中游：粗加工设备以CBN刀具+数控车床为主，精加工依赖高端丝杠磨床（华辰装备、日发精机国内领先）；国内企业以滚珠丝杠国产替代为主，行星滚柱丝杠处于送样/量产初期；
1下游：人形机器人是增长最快领域，单台丝杠价值量高（行星滚柱丝杠售价高于滚珠丝杠3倍以上），汽车电控化、机床升级为稳定需求来源。
（五）竞争格局
1. 全球竞争格局（分品类）
品类 | 国外龙头企业 | 国内龙头企业 | 市场份额/竞争优势 |
滚珠丝杠 | THK（日本，市占率第一）、NSK（日本，第二）、舍弗勒（德国） | 上银科技（中国台湾）、南京工艺 | 国外技术领先，国内市占率提升（滚珠丝杠国产化率55%） |
行星滚柱丝杠 | GSA（瑞士，市占率27%）、Ewellix（瑞典，被舍弗勒收购）、Rexroth（德国） | 新剑传动、贝斯特、北特科技、五洲新春 | 国外垄断高端市场，国内企业突破参数（新剑传动最大动载荷986kN） |
2. 竞争核心维度
1技术壁垒：专利布局（国外企业材料/工艺专利密集）、精度控制（导程误差、回程间隙）；
1客户资源：绑定人形机器人头部企业（特斯拉、华为、宇树科技）、机床龙头；
1产能与成本：规模化生产降低成本，国内企业劳动力/制造成本优势显著；
1产品迭代：适配下游场景的定制化能力（如微型丝杠、高负载丝杠）。
（六）行业应用
1. 核心应用：人形机器人
1应用部位：肘、膝、腕、踝等关节，灵巧手（22自由度）；
1产品选型：反向式行星滚柱丝杠（紧凑化设计）、微型滚珠丝杠（灵巧手）；
1案例：特斯拉Optimus采用“微型丝杠+腱绳”方案，五洲新春微型滚珠丝杠供货其灵巧手，新剑传动反向式行星滚柱丝杠适配关节驱动。
2. 拓展应用场景
1机床设备：替代传统滚珠丝杠，提升加工精度（行星滚柱丝杠导程＜0.5mm）；
1汽车：新能源汽车电控部件（替代液压驱动），响应速度快、易电控化；
1医疗：手术机器人、康复设备，要求高精度、低噪声（循环式行星滚柱丝杠）；
1石油天然气：井下驱动抽油机，高负载、长寿命（轴承环式行星滚柱丝杠）。
（七）投资机会与投资逻辑
1. 核心投资逻辑
1赛道逻辑：人形机器人核心零部件，市场规模CAGR超60%，成长空间广阔；
1替代逻辑：行星滚柱丝杠替代滚珠丝杠、液压驱动，国产替代替代进口，双重替代红利；
1标的逻辑：技术突破+客户绑定+产能释放，优先选择行星滚柱丝杠布局领先、绑定头部客户的企业。
2. 重点投资方向
1行星滚柱丝杠龙头：贝斯特（送样特斯拉、华为）、北特科技（三花智控100%采用）、新剑传动（参数接近国际水平）；
1滚珠丝杠国产替代：南京工艺（人形机器人客户全覆盖）、上银科技（全球知名品牌）；
1产业链配套：五洲新春（微型丝杠+关节总成）、华辰装备（精密磨床）、鼎智科技（丝杠电机配套）。
（八）相关公司业务拆解
公司名称 | 国家/地区 | 核心业务 | 丝杠产品布局 | 客户/合作方 | 竞争优势 |
舍弗勒 | 德国 | 精密传动、轴承 | 滚珠丝杠（收购Ewellix）、行星滚柱丝杠 | 汽车、航空航天、工业机器人 | 技术垄断、品牌溢价、全品类布局 |
THK | 日本 | 滚珠丝杠、直线导轨 | 滚珠丝杠（全球市占率第一） | 机床、半导体、产业机器人 | 研发领先、全球化制造 |
GSA | 瑞士 | 行星滚柱丝杠 | 行星滚柱丝杠（中国市占率27%） | 高端机器人、军工装备 | 高承载、高精度，垄断高端市场 |
上银科技 | 中国台湾 | 滚珠丝杠、直线导轨、工业机器人 | 滚珠丝杠（国产领先） | 机床、自动化设备 | 性价比高、产能充足 |
南京工艺 | 中国 | 丝杠、导轨 | 滚珠丝杠（国内销量领先）、行星滚柱丝杠 | 五家知名人形机器人公司 | 客户资源丰富、国产替代先锋 |
贝斯特 | 中国 | 汽车零部件、精密加工 | 行星滚柱丝杠（全资子公司宇华精机） | 特斯拉、华为、宇树科技 | 客户绑定深、技术迭代快 |
北特科技 | 中国 | 汽车零部件、丝杠研发 | 行星滚柱丝杠（产线建成） | 三花智控（100%采用） | 大客户依赖度高、产能释放确定性强 |
五洲新春 | 中国 | 轴承、精密零部件 | 微型滚珠丝杠、行星滚柱丝杠 | 特斯拉Optimus、中鼎股份（关节总成） | 产品适配性强、产业链延伸 |
（九）政策影响与趋势展望
1政策影响：
1国家层面：高端装备制造业、机器人产业扶持政策（如《“十四五”机器人产业发展规划》）推动核心零部件国产化；
1地方层面：江苏、浙江等地对精密制造企业给予研发补贴、产能支持，加速国内企业技术突破。
1趋势展望：
1技术端：导程精度向0.005mm级突破，一体化设计（电机+丝杠）成为主流；
1市场端：2025-2030年人形机器人量产带动丝杠需求爆发，全球市场规模年均增长超50%；
1产业端：国内企业从“跟随模仿”向“自主创新”转型，行星滚柱丝杠国产化率从当前不足10%提升至2030年30%以上；
1应用端：除人形机器人外，工业机器人、医疗设备、航空航天等领域需求持续扩容，丝杠成为通用精密传动核心部件。

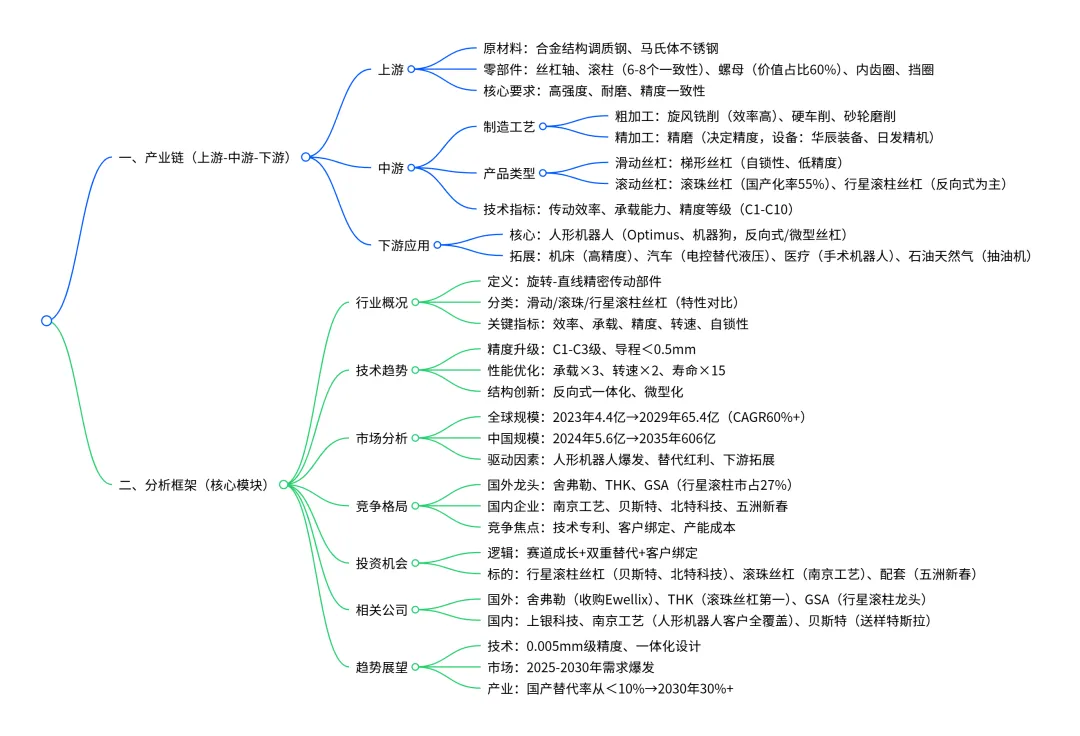

三、行业研究脑图（核心主干展开）
