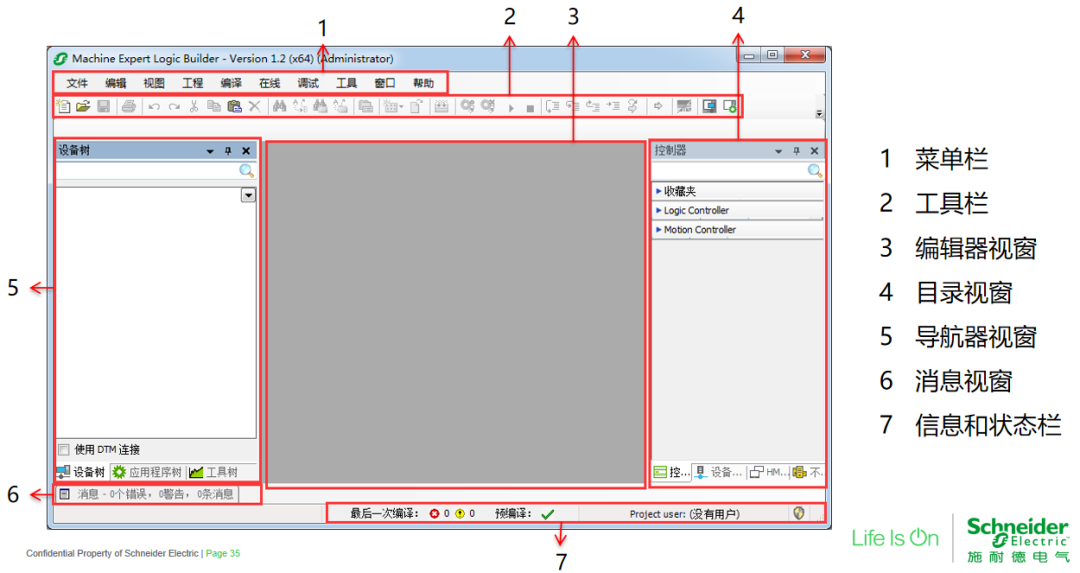

软件组成元素

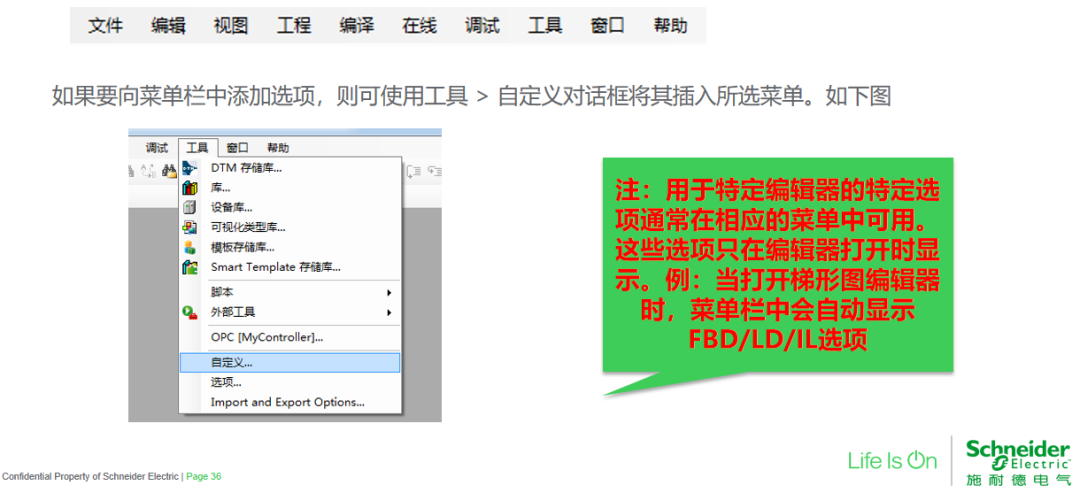

菜单栏
菜单栏：为软件的大多数功能提供入口。
工具栏

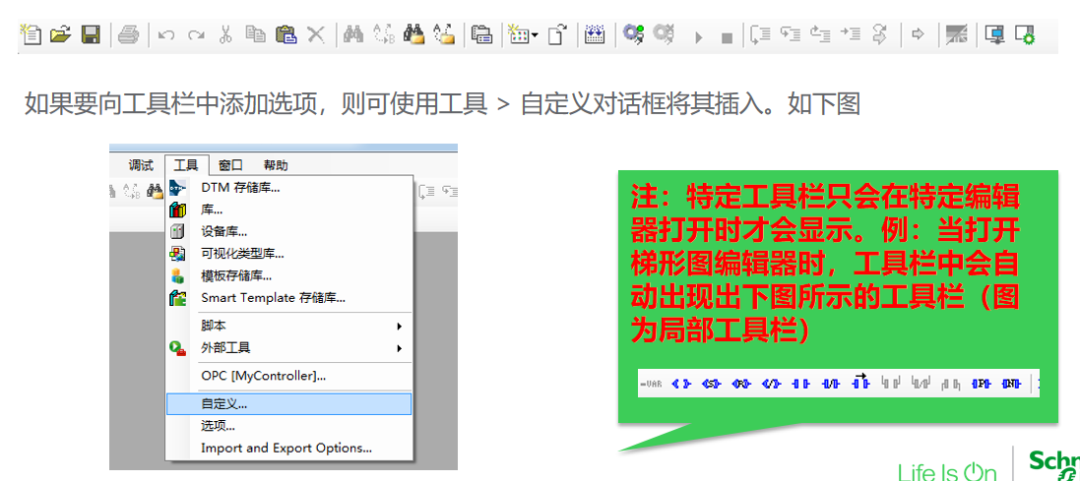

工具栏：为软件提供基本常用功能。工具栏分为标准工具栏和特定编辑器工具栏。
标准工具栏如下图：
编辑器视窗

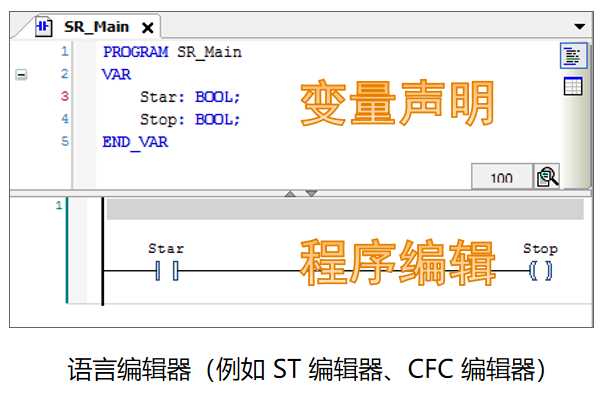

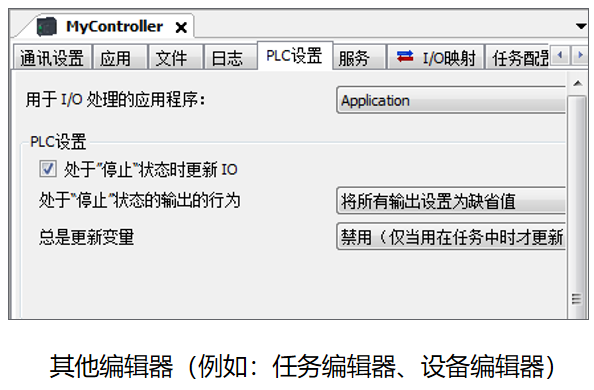

编辑器视窗：用于在相应编辑器中创建特定对象。分为语言编辑器和其他编辑器。
目录视窗
目录视窗包括：硬件目录和软件目录。

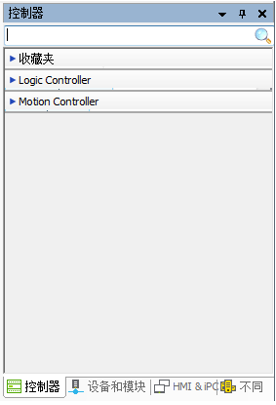

硬件目录是软件的默认组件，如左图所示。

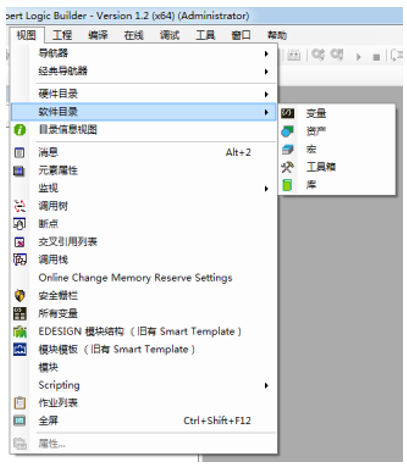

如果想显示软件目录，可通过菜单视图 > 软件目录使用软件目录的选项卡来展开此视图。如右图所示。
导航器视窗
默认情况下，有以下导航器可用：

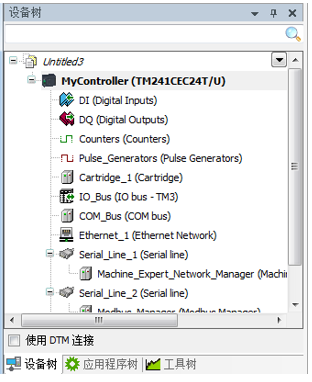

o设备树：管理要运行应用程序的设备。

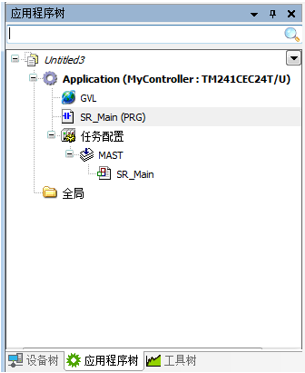

o应用程序树：以单一视图管理指定设备中的应用程序的 POU 和任务。

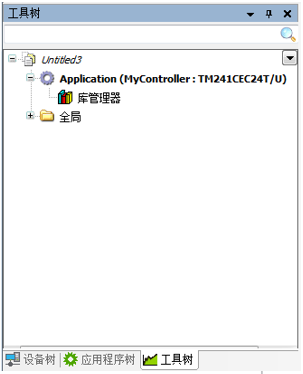

o工具树：以单一视图管理指定设备中的全局库或其他元素。
消息视窗

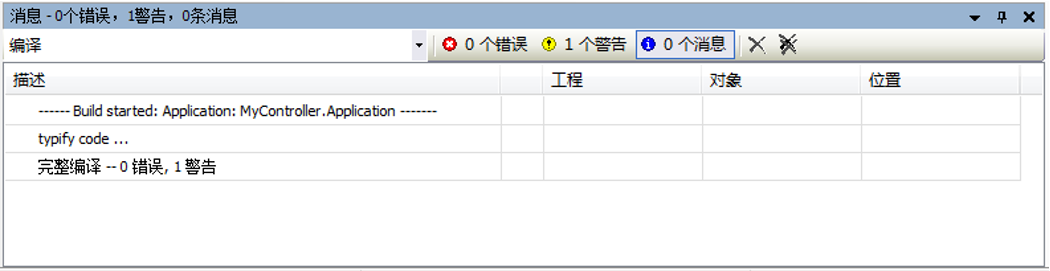

消息视窗：提供-预编译、编译、生成、下载操作的信息，如下图所示。
后一个消息，快捷方式：F4，可将光标放在消息视图中的下一个消息上。
前一个消息，快捷方式：SHIFT+F4，可将光标放在消息视图中的前一个消息上。
信息和状态

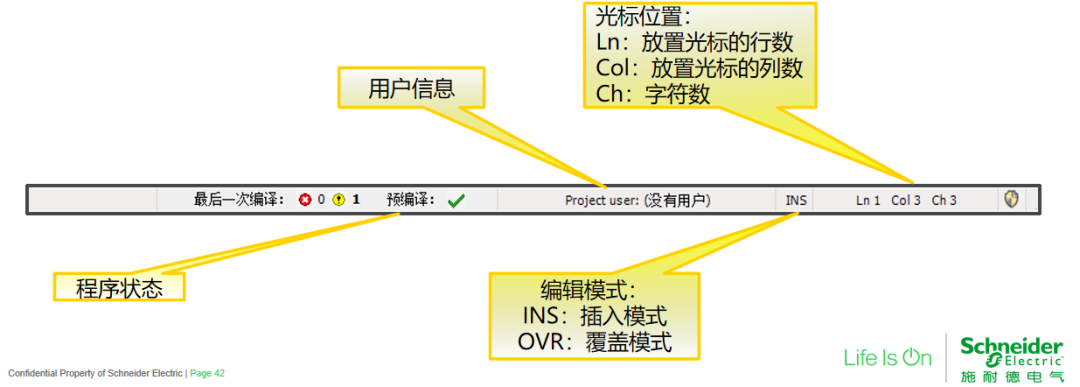

Logic Builder 屏幕下边框上的栏提供三类信息：
o有关登录用户的信息。
o如果您在编辑器窗口中工作：光标的位置以及编辑模式的状态。
o程序的状态。
欢迎同学们0基础开始系统学习施耐德电气，技成培训近期推出的一门适合电气小白入门的视频课程——《施耐德电气M262编程指南》；
课程主要讲解4个方面的内容：硬件—软件—基础编程—功能案例；
通过『PPT+讲解+实操』的特色学习模式，使用大量实战案例，全面详细的讲解了对应功能的使用，可以说是手把手教学。
课程案例课程中的详细编程案例可点击“资料下载”栏进行下载，内容的安排以循序渐进的方式安排，对常用的功能应用进行了单独和多个结合的讲解。

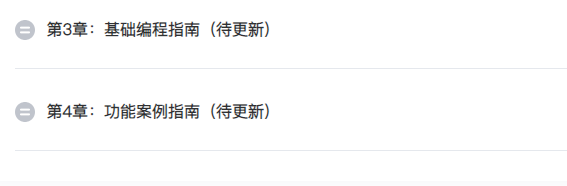

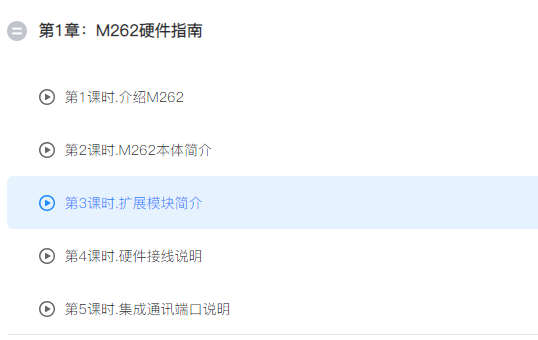

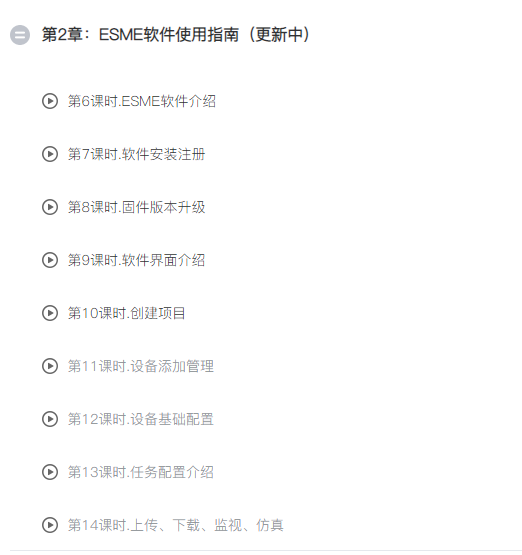

课程大纲
