1. 后摩尔时代背景与先进封装产业概况
1.1 芯片制程物理极限与产业转型逻辑
随着半导体技术的持续进步，芯片制程工艺正逐步逼近物理极限，这一趋势推动着整个产业从传统的制程微缩路径向先进封装技术转型。从量子力学视角看，当制程逼近1nm时，传统硅基材料的物理极限开始显现：量子隧穿效应导致漏电流激增，晶体管开关特性失效；热管理难度指数级上升，单个晶体管的功耗密度可能超过核反应堆；光刻技术面临阿贝衍射极限，EUV光刻机的分辨率已接近13.5nm光源的物理极限。
1nm尺度仅相当于约10个硅原子直径，此时晶体管的栅极长度与电子波长相当，量子隧穿概率接近100%，导致传统MOSFET架构失效。在2nm节点，金属电阻率由于量子散射和晶界效应而增加，特别是在窄线中表现更为明显，时钟网络由于长长度和高负载而遭受更多非线性延迟行为。这些物理限制使得传统制程微缩路径面临前所未有的挑战。
成本压力进一步加速了产业转型。从22nm往后的工艺制程，每一代的总成本支出增长率均超过50%，7nm工艺制程的总成本约为3亿美元，5nm则更高将近5.5亿美元，这使得传统制程微缩的单线程路径难以为继。与此同时，先进封装技术的发展为产业提供了新的突破路径，通过高密度集成、性能突破与成本优化，支撑AI、汽车电子等高端应用的发展需求。
1.2 先进封装技术定义与核心价值
先进封装技术是指能够实现更高集成密度、更好电性能、更优散热效果以及更小封装尺寸的一系列封装技术的总称。其核心价值在于能够绕开制程壁垒，通过异构集成、三维堆叠等创新方式实现芯片性能的跨越式提升。
先进封装技术的核心优势体现在三个方面：首先是高密度集成能力，通过硅中介层、TSV硅通孔等技术实现芯片间的超高速互联，带宽是传统封装方案的十倍以上；其次是性能突破能力，通过缩短信号传输路径、优化功耗管理等方式，实现芯片性能的显著提升；最后是成本优化能力，通过Chiplet架构等方式将复杂SoC拆分为多个芯粒，在7nm工艺下良率可提升1.8倍，成本降低13%。
在AI领域，先进封装技术的价值尤为突出。英伟达H200搭载的HBM3E通过台积电CoWoS技术，将12层DRAM垂直堆叠，单颗带宽达1.2TB/s，为AI大模型提供了强大的算力支持。在汽车电子领域，长电科技XDFOI、华天eSinC等技术，通过SiP异构集成实现车规芯片的高可靠、低延迟，能应对-40℃至155℃极端环境。
1.3 全球封装技术发展历程与五轮迭代
全球封装技术的发展历程可以划分为五个主要阶段，每一轮迭代都代表着技术的重大突破和产业的重要转折。
第一轮：通孔插装时代（1960-1980年代）
这一阶段是集成电路封装的起步时期，主要特点是将芯片的引脚插入印刷电路板的通孔中进行焊接。代表技术包括TO封装（如TO-92、TO-220等）和双列直插封装（DIP）。DIP具有标准化的引脚，引脚从封装体两侧平行伸出，呈直线排列，易于插入PCB板，但I/O密度低，引脚数量通常不超过64个。
第二轮：表面贴装时代（1980-1990年代）
为了解决通孔插装占用面积大、效率低的问题，表面贴装技术应运而生。它直接将封装件贴装在PCB板的表面，无需打孔。代表技术包括SOP/SOIC（DIP的表面贴装版本，引脚呈"L"形从两侧引出）、PLCC（塑料有引线芯片载体，引脚呈"J"形向内弯曲）和QFP（四侧引脚扁平封装）。表面贴装技术实现了高密度和小型化，显著减小了在PCB板上占用的面积，非常适合自动化贴片机进行高速、大批量生产。
第三轮：球栅阵列时代（1990-2000年代）
当QFP的引脚间距达到工艺极限（约0.3mm-0.4mm）后，再增加引脚数变得非常困难。BGA技术将引脚从封装四周"转移"到了底部，以阵列式排列的焊球代替引线。代表技术包括PBGA（塑料封装BGA）、CBGA（陶瓷封装BGA）和FCBGA（倒装芯片BGA）。BGA技术具有极高的I/O密度，在相同面积下能提供比周边引线多得多的I/O数量，同时具有优异的电性能和散热性能。
第四轮：晶圆级封装与倒装芯片时代（2000-2010年代）
这一阶段的标志是封装操作在晶圆层面进行，而不是对单个芯片进行，并且广泛采用"倒装芯片"技术。倒装芯片技术是芯片正面朝下，通过芯片上的凸块直接与基板连接，实现了最短的互联路径和卓越的散热性能。代表技术包括WLCSP（晶圆级芯片尺寸封装），直接在晶圆上完成再布线层和焊球制作，封装后的尺寸几乎等于芯片本身的大小。
第五轮：系统级与三维封装时代（2010年代至今）
这是目前最前沿的领域，目标不再是封装单个芯片，而是将多个不同工艺、不同功能的芯片（如逻辑、内存、射频等）集成在一起，形成一个"系统"或"超级芯片"。代表技术包括SiP（系统级封装）、2.5D封装和3D封装。2.5D封装使用硅中介层，多个芯片并排安装在硅中介层上，通过中介层内部的高密度布线实现芯片间的高速互联；3D封装将芯片直接堆叠起来，通过TSV进行垂直方向的电性连接，实现了最高的集成度和最短的互联路径。
2. 当前主流先进封装技术深度分析
2.1 2.5D封装技术：CoWoS等代表性方案

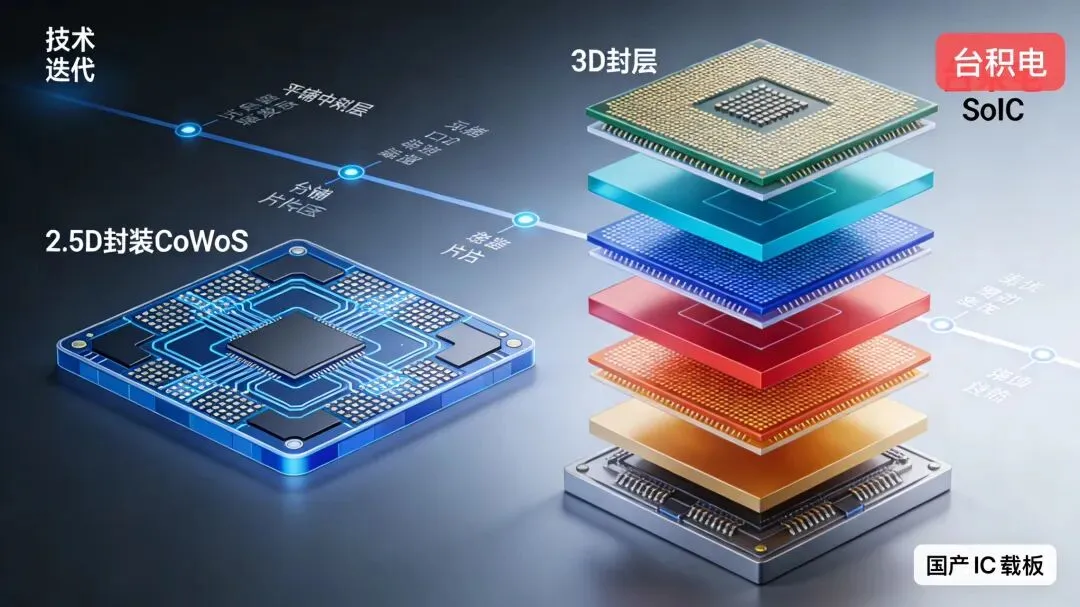

2.5D封装技术的核心创新在于引入硅中介层（Interposer）作为芯片与基板之间的桥梁，实现了芯片间的超高密度互联。台积电的CoWoS（Chip on Wafer on Substrate）技术是2.5D封装的典型代表，其技术护城河在于硅中介层的引入——区别于传统封装在基板上直接走线，硅中介层以半导体工艺制作，相当于在芯片与基板间搭建了"高精度互连桥梁"。
CoWoS技术的核心机制包括三个方面：首先是硅中介层的使用，它采用半导体工艺制作，具有极高的布线密度；其次是TSV（硅通孔）技术的应用，通过在硅中介层中制作垂直通孔并填充金属，实现芯片间的垂直互连；最后是RDL（再分布层）的形成，在TSV制造完成后，RDL形成在晶圆的顶部，将各种有源芯片连接在一起。
台积电的CoWoS技术已经发展出多个版本以满足不同应用需求。CoWoS-S使用硅衬底作为中介层，是2011年开发的第一个CoWoS技术；CoWoS-R使用重新布线层（RDL）作为中介层，由聚合物和铜走线组成，相对灵活，增强了C4接头完整性；CoWoS-L是最新的技术分支，结合了Chip on Wafer on Substrate与基于RDL的中介层和嵌入式局部硅互连（LSI），通过LSI芯片实现高布线密度的芯片间互连。
最新的CoWoS-S5技术已将中介层面积拓展至2400mm²，支持8颗HBM3内存与2颗SoC芯片集成，内存带宽高达5.3TB/s，这也是英伟达H100、AMD MI300等顶级AI芯片首选该技术的核心原因。2025年台积电推出的CoWoS-L升级版本，以有机基板替代硅中介层，仅在GPU与HBM互联关键节点嵌入硅桥，成本降低40%的同时，支持集成12颗HBM3E内存，使NVIDIA Blackwell GPU性能翻倍。
2.2 3D封装技术：SoIC等垂直堆叠方案
3D封装技术通过将芯片垂直堆叠，实现了最高密度的集成和最短的信号传输路径。台积电的SoIC（System on Integrated Chips）技术是3D封装的标杆，采用前端3D芯片堆叠技术，通过芯片间键合、高密度芯片间通孔（TSV）和直接铜-铜混合键合实现。
SoIC技术的核心特征包括：异构集成能力，能够集成具有不同芯片尺寸、功能和晶圆节点技术的已知良品芯片（KGD）；卓越的可扩展性，通过创新的键合方案实现芯片I/O的键合间距可扩展性，键合间距从亚10微米规则开始；整体3D系统集成，将同质和异质芯片集成到单个SoC样芯片中。
SoIC技术采用混合键合技术实现晶圆对晶圆或芯片对晶圆堆叠的直接铜-铜连接，消除了对传统微凸点的需求。通过硅通孔（TSV）或混合键合技术，将多颗芯片垂直叠加，使互联距离从微米级缩短至纳米级，功耗降低40%以上。SoIC-X晶圆对晶圆技术通过晶圆堆叠工艺创建异构和同质3D硅集成，紧密的键合间距和薄的硅通孔最小化了寄生效应，实现了更好的性能、更低的功耗、减少的延迟和更小的外形尺寸。
混合键合技术是3D封装的基础技术，它是主要3D封装平台（如台积电的SoIC、三星的X-Cube和英特尔的Foveros）背后的基础技术。Hybrid bonding是一种以无凸点互连结构为特征的半导体堆叠技术，铜焊盘的间距通常低于10微米，并通过硅通孔（TSVs）连接到芯片内部的金属层，形成完整的信号和电源路径。
2.3 技术对比与应用场景分析
2.5D和3D封装技术在技术特点、应用场景和成本结构方面存在显著差异，各有其独特的优势和适用范围。
技术特点对比
2.5D封装技术的主要优势在于其灵活性和可扩展性。通过硅中介层或RDL中介层实现芯片间的水平互联，能够集成不同工艺节点、不同功能的芯片，适用于需要大规模集成的应用场景。其互联密度远高于PCB，但低于3D封装。3D封装技术则通过垂直堆叠实现了最高的集成密度和最短的信号传输路径，互联距离从微米级缩短至纳米级，但技术复杂度和成本相对较高。
在性能表现方面，3D封装技术具有明显优势。通过硅通孔（TSV）或混合键合技术实现垂直互连，使信号传输路径较传统封装缩短90%以上，功耗降低40%以上。2.5D封装虽然在集成密度上不如3D封装，但其在大尺寸芯片集成方面具有优势，如台积电CoWoS技术支持的中介层面积可达2400mm²。
应用场景分析
2.5D封装技术主要应用于AI芯片、高性能计算和数据中心等需要大规模集成和高带宽的场景。英伟达的H100、AMD的MI300等顶级AI芯片都采用了台积电的CoWoS技术，通过集成多个GPU芯片和HBM内存，实现了超高的算力密度和内存带宽。在这些应用中，2.5D封装的大尺寸集成能力和灵活的异构集成特性使其成为首选方案。
3D封装技术则更适合于对集成密度要求极高、对功耗敏感的应用场景。例如，在存储芯片领域，3D封装技术通过垂直堆叠实现了存储密度的大幅提升；在处理器芯片中，3D封装能够实现逻辑芯片与缓存的紧密集成，减少了缓存访问延迟。AMD MI300采用"台积电SoIC 3D封装+CoWoS 2.5D封装"的混合架构，将5nm算力芯粒与28nm I/O芯粒集成，在实现1.2TB内存带宽的同时，研发成本降低30%。
成本效益分析
在成本方面，2.5D和3D封装技术各有特点。2.5D封装技术中的CoWoS-L通过使用有机基板替代硅中介层，成本降低了40%，但仍保持了较高的性能。3D封装技术虽然在单位面积成本上较高，但其在性能提升和功耗降低方面的优势使其在高端应用中具有良好的成本效益。特别是在AI芯片等对性能要求极高的应用中，3D封装技术能够通过性能提升带来的价值远超其额外成本。
3. 全球先进封装产业竞争格局
3.1 台积电：技术领先与市场主导地位
台积电在全球先进封装市场中占据绝对主导地位，2024年其在先进封装市场的份额达到53%，连续三年保持领先地位，高端封装技术的市场份额更是达到了65%以上，成为全球行业的"技术标杆"。台积电的成功源于其在技术创新、产能布局和客户关系等多个方面的综合优势。
在技术创新方面，台积电拥有完整的先进封装技术体系，包括CoWoS（2.5D封装）、SoIC（3D封装）、InFO（扇出型封装）等。其中，CoWoS技术是台积电的核心竞争力，已成为AI芯片封装的首选方案。台积电在IDM 2.0产业（包括了封装、测试和光罩制造等更多环节）中占据34%的市场份额，较2023年的28%显著提升，进一步巩固行业领导地位。
产能布局方面，台积电制定了雄心勃勃的扩产计划。公司计划到2026年每年以60%的速度扩大CoWoS产能，以满足AI芯片市场的快速增长需求。到2025年第四季度，CoWoS-L将占台积电CoWoS总产能的54.6%，CoWoS-S占38.5%，而CoWoS-R则占6.9%。这种产能结构的调整反映了台积电对不同技术路线市场需求的判断。
客户关系方面，台积电与全球主要芯片设计公司建立了深度合作关系。英伟达作为台积电最重要的客户之一，其GPU产品几乎全部采用台积电的先进封装技术。AMD的MI300系列产品也采用了台积电的封装技术。2024年，台积电CoWoS和InFO技术带来了57亿美元的封装收入。
在财务表现方面，台积电2024年先进封装业务营收占比超过10%，较2023年的8%有显著提升，且毛利率有望超过公司平均水平。2025年，台积电计划将CoWoS先进封装价格提高多达20%，以应对AI行业的巨大需求和产能扩张的高成本。
3.2 英特尔与三星：差异化技术路线
英特尔和三星作为全球半导体产业的另外两大巨头，在先进封装领域采用了差异化的技术路线，形成了与台积电三足鼎立的竞争格局。
英特尔的封装技术体系
英特尔的先进封装技术主要包括EMIB（嵌入式多芯片互连桥接）2.5D技术和Foveros 3D堆叠技术。EMIB技术通过在封装基板中嵌入微型硅桥连接芯片，适用于高密度的芯片间连接，在AI和高性能计算领域表现出色。EMIB技术已从2017年开始量产，支持英特尔和外部硅基芯片的集成。
Foveros技术采用3D堆叠实现逻辑对逻辑集成，为设计者提供了在新设备外形尺寸中混合和匹配具有各种内存和I/O元件的技术IP块的巨大灵活性。Foveros技术包括多个版本：Foveros-S 2.5D是成本/性能优化的下一代封装，具有4倍光罩的半导体芯片中介层；Foveros-R 2.5D具有用于芯片间异构集成的RDL中介层；Foveros-Direct 3D在有源基础芯片上3D堆叠芯片，提供卓越的每比特电力性能。
英特尔还开发了EMIB 3.5D技术，将EMIB与Foveros先进芯片堆叠封装工艺技术结合在一个封装中，能够支持灵活集成多种芯片的异质系统，打造功能更复杂的芯片。这种技术组合使英特尔能够在单个封装中集成多个计算模块，适用于需要大规模集成的高性能计算应用。
三星的封装技术体系
三星的先进封装技术体系分为2.5D的I-Cube和3D的X-Cube两大系列。其中X-Cube作为三星3D封装的核心，通过TSV技术实现芯片垂直电气互连，分为凸点互连和混合键合两种工艺路径。
X-Cube技术的核心优势在于其铜-铜混合键合方案已推进至4微米以下超精细连接规格，实现12层HBM内存垂直堆叠的SAINT-D技术，彻底摆脱了对硅中介层的依赖。三星的差异化突破点在于SoP（系统级封装）技术，采用415mm×510mm超大尺寸面板作为封装载体，省去PCB和硅中介层，成本较CoWoS降低30%。
三星还开发了H-Cube技术，这是一种混合基板立方体技术，在主基板下方增加了可实现大面对应的辅助基板，确保了与系统板的连接性。通过这种设计，H-Cube能够在堆叠多个逻辑芯片和HBM的同时保持高稳定性，主基板和辅助基板之间的焊球间距比现有方案缩小了35%。
技术路线对比分析
英特尔、三星与台积电在技术路线上各有侧重。台积电的优势在于其在CoWoS和SoIC技术上的领先地位，特别是在AI芯片封装领域的统治力；英特尔的优势在于其在x86架构芯片上的封装与架构深度整合能力，以及在EMIB和Foveros技术上的积累；三星的优势在于其在存储芯片封装领域的技术领先地位，以及通过SoP技术实现的成本优势。
在市场策略方面，三家公司也呈现出不同特点。台积电主要通过技术领先和产能优势服务全球客户；英特尔主要服务于自家的处理器产品，同时也对外提供封装服务；三星则通过"存储芯片+先进封装"的捆绑策略吸引客户，如特斯拉165亿美元AI芯片订单即包含HBM与3D封装的配套服务。
3.3 其他重要参与者与市场份额分布
除了台积电、英特尔和三星三大巨头外，全球先进封装市场还包括众多专业封测代工（OSAT）企业，形成了多层次的竞争格局。
全球封测市场格局
根据2024年的数据，全球封装测试（OSAT）市场规模达985亿美元，同比增长2.3%。在这个市场中，日月光（ASE）以185.4亿美元营收稳居全球第一，独占全球封测市场18.8%份额，其技术覆盖先进封装全链条，从Chiplet异构集成到3D IC堆叠技术均处于行业领先。
安靠（Amkor）以63.2亿美元营收位居第二，是美国封测业的代表，在亚洲企业的重围中，其车用芯片封装技术成为核心壁垒，在汽车电子高可靠性封装领域占据35%全球份额。安靠在先进封装领域的市场份额超过14%，在倒装芯片和SiP格式方面处于领先地位。
中国大陆企业在全球封测市场中表现突出，长电科技（JCET）、通富微电（TFMC）、华天科技（HUATIAN）分别排名第三、第四和第五位。长电科技2024年营收50亿美元，同比增长19.3%，通过2015年并购新加坡星科金朋，快速获得倒装焊（Flip Chip）、硅通孔（TSV）等先进封装技术。
先进封装市场份额分布
在先进封装细分市场中，市场份额分布呈现出不同的特点。台积电在先进封装市场占据53%的份额，处于绝对主导地位；日月光在先进封装市场的份额超过17%，位居第二；安靠占据超过14%的份额，排名第三。
从地域分布看，中国台湾和中国大陆企业合计占据全球封测市场35%份额，亚洲企业整体市占率超70%，形成对美系企业的规模优势。技术层面，先进封装（如CoWoS、Chiplet）成为竞争焦点，日月光、长电科技等企业在2.5D/3D封装领域的专利申请量年增超40%。
市场集中度分析
全球先进封装市场呈现出较高的集中度，前五大企业占据了市场的主要份额。这种集中度的形成主要源于先进封装技术的高门槛和高投入特征。先进封装技术需要大量的研发投入和技术积累，同时还需要昂贵的生产设备和严格的工艺控制，这使得只有具备强大技术实力和资金实力的企业才能在这个市场中竞争。
从发展趋势看，市场集中度可能会进一步提高。随着AI、高性能计算等应用对先进封装需求的快速增长，技术领先的企业将获得更多的市场机会。同时，并购整合也将成为行业发展的重要趋势，通过并购获得先进技术和市场份额将成为企业快速发展的重要途径。
4. 中国先进封装产业发展现状
4.1 芯片设计领域突破：华为海思、寒武纪等企业进展
中国在芯片设计领域的突破为先进封装产业的发展提供了重要的市场需求和技术支撑。华为海思、寒武纪、地平线等企业在适配先进封装的芯片架构设计方面取得了显著进展，推动了国产高端芯片生态的构建。
华为海思的技术突破
华为海思在先进封装技术应用方面走在国内前列。华为昇腾系列AI芯片采用了2.5D封装技术，通过先进封装实现了高性能和低功耗的平衡。华为还积极布局Chiplet技术，通过将不同功能模块以Chiplet的形式集成，实现了更高的灵活性和可扩展性。
在具体技术应用上，华为海思与通富微电联合开发2.5D先进封装方案，将HBM存储堆叠良率提升至98%。这种合作模式不仅提升了封装良率，也推动了国内封装技术的进步。华为海思的技术突破为国内先进封装产业提供了重要的应用场景和技术需求。
寒武纪的创新实践
寒武纪在AI芯片设计和先进封装应用方面表现突出。寒武纪的思元系列AI芯片采用了2.5D封装技术，通过先进封装实现了高性能AI计算能力。更为重要的是，寒武纪首次采用Chiplet技术将2颗AI计算芯粒封装为一颗AI芯片，通过不同芯粒组合提供规格多样化的产品，为用户提供适用不同场景的高性价比AI芯片。
寒武纪还开展面向大模型需求的先进封装关键技术研究，其先进封装架构具有较强的通用性和可重构性，可采用单芯粒、多芯粒同构或异构等多种配置。这种技术创新不仅提升了芯片性能，也为不同应用场景提供了灵活的解决方案。
地平线的车规级芯片
地平线在车规级AI芯片设计方面取得重要突破，其新一代征程6芯片采用了2.5D封装技术，通过先进封装实现了高可靠性和高性能的平衡。地平线的技术突破对于推动国产汽车芯片的发展具有重要意义，特别是在自动驾驶和智能座舱等应用领域。
技术发展趋势
中国芯片设计企业在先进封装技术应用方面呈现出几个重要趋势：首先是Chiplet技术的广泛应用，通过模块化设计实现更高的灵活性和可扩展性；其次是2.5D/3D封装技术的普及，通过先进封装实现更高的集成密度和更好的性能；最后是与封装企业的深度合作，通过产学研结合推动技术创新和产业化应用。
4.2 封测环节进展：长电科技等企业技术能力提升
中国封测企业在先进封装技术方面取得了显著进展，长电科技、通富微电、华天科技等企业已经具备了与国际先进水平接轨的技术能力。
长电科技的技术突破
长电科技是中国封测行业的领军企业，在先进封装技术方面处于国内领先地位。公司已具备SiP、WL-CSP、FC、eWLB、PiP、PoP等多种封装工艺，并在高性能方向推出了XDFOI®芯粒高密度多维异构集成系列工艺，已实现量产。
长电科技的核心优势在于技术布局全面，构建了涵盖晶圆级封装、2.5D/3D封装、系统级封装等全场景技术矩阵。公司聚焦算力芯片封装，Chiplet封装良率稳定在97%，接近台企水平，成功承接国内头部AI芯片厂商20%的先进封装订单。
在具体技术能力方面，长电科技掌握了SiP、FC、TSV、Bumping、Fan-Out、WLP、3D等集成电路先进封装技术。公司的XDFOI®平台支持4nm芯片/1500mm²封装，HBM3E良率达98.5%，CPO（共封装光学）中试完成。长电科技是全球首家实现4nm Chiplet封装量产的企业，其2.5D/3D堆叠、异质集成技术显著提升芯片性能。
通富微电的技术特色
通富微电是全球少数掌握4nm Chiplet量产技术的企业，与AMD深度绑定，占其订单70%以上，并成为MI300芯片核心封测供应商。公司与AMD联合开发FCBGA技术，TSV成本较海外低40%；南通先进封装产线扩产20%，订单排期至2026年一季度，AI芯片封装单价超50元/颗。
通富微电在技术创新方面表现突出，积极布局Chiplet、2D+、3D等顶尖封装技术，在大尺寸FCBGA封装方面已实现量产，相关产品已通过初步可靠性测试。公司已掌握了SiP、FC、TSV、Bumping、Fan-Out、WLP、3D等集成电路先进封装技术，并开发完成ePoP/PoPt高密度存储器，以及应用于智能座舱与自动驾驶的车规级FCBGA封装技术。
华天科技的细分优势
华天科技在存储芯片封装领域具有显著优势，国内市占率第一，DDR5内存封装的市占率超40%。但在算力芯片的高端Chiplet封装上，仅实现14nm技术量产，落后于长电和通富。
华天科技在技术发展方面也取得了重要进展，2.5D封装已批量出货，FOPLP（扇出型面板级封装）完成验证，CPO研发启动。公司在汽车电子领域表现突出，为比亚迪研发的IGBT模块封装技术，使产品散热效率提升30%，已导入比亚迪全系车型。
技术发展趋势
中国封测企业在先进封装技术方面呈现出几个重要发展趋势：首先是技术能力的快速提升，通过自主研发和技术引进相结合，逐步缩小与国际先进水平的差距；其次是产能的大规模扩张，通过新建产线和技术改造提升生产能力；最后是客户结构的优化，通过与国内外主要芯片设计公司的合作，提升市场地位和技术水平。
4.3 设备材料领域多环节突破
中国在封装设备和材料领域实现了多环节突破，为先进封装产业的自主可控发展提供了重要支撑。
封装设备的国产化进展
在封装设备领域，中国企业取得了显著进展。青禾晶元作为国内外少数掌握高精度C2W及W2W混合键合、超高真空常温键合、高精度热压键合等核心技术的企业，已向国内头部企业及科研机构交付30余台设备，其自主研发的12寸C2W混合键合机键合后精度优于100nm，性能比肩国际龙头EVG。
国产键合设备在技术指标方面实现了重要突破。青禾晶元的设备实现了≤1μm的键合对准精度，以满足CIS精细结构的需要；设备具备卓越的温度与压力控制能力，确保大尺寸晶圆键合过程的均匀性；集成自动晶圆处理系统，实现上料、对准、键合到下料的全自动化。
在测试设备领域，长川科技和华峰测控等企业表现突出。长川科技是平台型龙头企业，产品涵盖测试机、分选机、探针台，深度绑定华为，是国产数字/GPU测试机的主力军，其产品STS8200/8300系列是国内封测厂的主力机型。华峰测控在模拟测试机市场占有率第一，其功率器件测试平台HT-8000在车规级IGBT测试中实现99.2%的一次通过率。
根据统计数据，2025年后道设备国内整体国产化率提升至55%，呈现"结构优化"特征：引线键合机国产化率达70%，塑封设备提升至65%，测试分选机国产化率达60%，测试设备整体国产化率提升至40%。
封装材料的国产化突破
在封装材料领域，中国企业也实现了重要突破。封装基板作为关键材料，长期被日韩企业垄断，但近年来国内企业在这一领域取得了重要进展。龙芯中科的CPU封装基板、通富微电的存储芯片载体等曾被日台企业"卡脖子"的核心部件，正批量换上"芯承制造"的标签。
珠海兴科历经5年攻关，终于在2017年敲开三星供应链认证大门，成为国内首家突破该领域的内资民营企业。珠海兴科攻克减成法、MSAP、ETS等混合工艺，实现2—8层有芯/无芯基板量产，可承载存储芯片每秒数万次的数据交换。
在其他关键材料方面，中国企业也在积极推进国产化进程。从键合机到封装基板，从环氧塑封料到导电胶，越来越多的国产产品开始替代进口，撑起了先进封装国产化的产业链。
产业生态的完善
中国先进封装设备和材料产业生态正在逐步完善。在政策支持方面，国家"十四五"规划明确将先进封装列为集成电路产业重点发展方向，《新时期促进集成电路产业高质量发展的若干政策》对材料与设备企业提供税收优惠与研发补贴。
在投资布局方面，地方政府通过专项基金和税收优惠组合拳持续加码，如上海集成电路产业投资基金III期2025年将追加200亿元投向先进封装设备国产化，江苏则对7nm以下先进封装产线给予15%所得税减免。
从技术发展路线看，政策明确将倒装芯片（FC）、系统级封装（SiP）、晶圆级封装（WLP）列为重点突破方向，2024年这三类技术在国内封装产值占比已提升至38%，较2020年增长17个百分点。
5. 未来3-5年发展趋势与前景展望
5.1 技术演进路线：2.5D与3D封装长期并存
未来3-5年，全球先进封装技术将呈现2.5D与3D封装长期并存、协同发展的格局，同时板级封装将成为行业共识，推动系统集成度的进一步提升。
2.5D与3D封装的技术演进
根据技术发展趋势，2.5D/3D封装、扇出型晶圆级封装（FOWLP）、系统级封装（SiP）和Chiplet技术将成为未来五年的主流发展方向，其中3D堆叠技术的年复合增长率预计高达18%，到2026年市场规模将超过73亿美元。
2.5D封装技术将继续在大尺寸芯片集成方面发挥优势。台积电的CoWoS技术将进一步发展，中介层面积有望突破3000mm²，支持更多芯片和内存的集成。同时，CoWoS-L等低成本版本将进一步普及，通过使用有机基板和局部硅互连技术，在保持性能的同时实现成本的大幅降低。
3D封装技术将在集成密度和性能方面实现更大突破。混合键合技术将互连间距从微米级推向纳米级，台积电SoIC技术支持2400mm²超大尺寸集成，适配下一代AI芯片需求。3D-TSV（硅通孔）技术通过在芯片内部制造垂直互连通孔，实现多层芯片的堆叠互连，使信号传输路径较传统封装缩短90%以上。
板级封装的发展趋势
板级封装（Panel-Level Packaging）将成为行业发展的重要趋势。使用更大的面板基板（而不是单独的晶圆）正在兴起，这可以降低单位成本并提高产量，对大批量、高性能芯片的需求具有吸引力。
面板级封装在2.5D/3D集成中的应用份额将从2024年的35%提升至2025年的42%。技术路线图显示，2025年量产节点集中在600×600毫米面板尺寸，微凸点间距缩小至20微米，再布线层数增加到5层。预计到2030年，面板尺寸将扩展至700×700毫米，凸点间距进一步缩减至10微米，再布线层数可能达到8层，实现更高程度的系统功能整合。
技术融合趋势
未来的先进封装技术将呈现明显的融合趋势。2.5D与3D封装技术将结合使用，如AMD MI300采用"台积电SoIC 3D封装+CoWoS 2.5D封装"的混合架构，实现了性能和成本的优化平衡。同时，封装技术将与芯片设计、系统架构深度融合，通过协同设计实现整体性能的最大化。
在材料创新方面，封装基板向高密度ABF载板升级，低介电常数材料、高导热碳纳米管材料成为研发热点；设备呈现"前道工艺后移"特征，光刻、刻蚀精度要求提升至亚微米级。
5.2 市场规模预测与增长驱动因素
全球
先进封装市场在未来3-5年将保持强劲增长态势，市场规模预计将从2024年的450-500亿美元增长到2030年的800-1100亿美元，年复合增长率达到9.4%-11.5%。
全球市场规模预测
根据Yole Group的权威数据，2024年全球先进封装市场规模约为450亿美元，预计将以9.4%的复合年增长率强劲增长，到2030年达到约800亿美元。其他机构的预测也基本一致，预计2025年全球市场规模将达到571亿美元，2030年有望突破1100亿美元。
中国市场增长更为迅速，2024年中国先进封装市场规模接近1000亿元人民币，预计2025年将达到852亿元人民币，年复合增长率保持在10-20%的高位。到2025年，中国市场份额占比将升至35%，成为全球第一大应用市场。
增长驱动因素分析
先进封装市场的快速增长主要由以下几个因素驱动：
AI和高性能计算需求：AI大模型训练和推理对高性能GPU/ASIC的需求呈爆发式增长，而CoWoS等2.5D/3D封装是集成HBM与逻辑芯片、突破"内存墙"的唯一路径。CoWoS技术使多颗芯片和高带宽内存（HBM）在二维平面上实现超高速互连，带宽是传统封装方案的十倍以上，直接决定了AI芯片的算力水平。
汽车电子市场扩张：随着自动驾驶和新能源汽车的快速发展，对高性能、高可靠性芯片的需求急剧增长。先进封装技术能够实现车规级芯片的高集成度和高可靠性，满足汽车电子对芯片性能和可靠性的严格要求。
5G和6G通信技术发展：5G和未来6G通信技术对芯片的集成度、功耗和性能提出了更高要求，先进封装技术成为满足这些要求的关键技术。
消费电子升级需求：智能手机、平板电脑等消费电子产品对轻薄化、高性能的追求推动了先进封装技术的应用。
市场结构变化
从市场结构来看，高端性能封装解决方案正在打破性能壁垒，芯片集成技术助力人工智能革命。Yole Group的分析师预测，高端性能封装细分市场到2030年将达到285亿美元，2024-2030年的复合年增长率达到23%，显著高于整体市场增速。
在技术结构方面，2.5D/3D封装及HD-FO（高密度扇出型封装）等高端技术增速超10%，显著高于传统封装领域。预计到2030年，2.5D/3D封装在高性能计算领域的渗透率将超过60%，成为数据中心芯片的主流封装方案。
5.3 国产化进程加速态势分析
中国先进封装产业的国产化进程将在未来3-5年显著加速，政策支持、技术突破和产业协同将共同推动这一进程。
政策支持力度加大
国家层面的政策支持为国产化进程提供了强有力的保障。《"十四五"国家战略性新兴产业发展规划》明确将先进封装列为重点发展方向，强调通过异构集成、三维封装、晶圆级封装等技术突破，构建自主可控的先进封装能力。
国家集成电路产业投资基金三期计划向封装测试环节倾斜30%以上资金，配合《"十四五"国家信息化规划》中明确的封装技术国产化率目标，到2027年关键封装材料国产化率将提升至65%，设备自给率突破40%。
地方政府的支持力度也在不断加大。上海集成电路产业投资基金III期2025年将追加200亿元投向先进封装设备国产化，江苏则对7nm以下先进封装产线给予15%所得税减免。从投资规划看，地方政府主导的封装产业集群2.0计划将分三阶段实施：2025年前完成上海临港3D封装产业园建设，2027年实现长三角封装设备国产化率60%，2030年建成全球最大开放式封装技术验证平台。
技术突破路线图
中国先进封装技术突破呈现明确的路线图：
2025年前：重点攻克2.5D转接板制造设备、200mm以上大尺寸TSV刻蚀设备；实现5nm芯片封装技术的规模量产能力。
2027年：实现高密度RDL设备、微凸点制备设备批量交付；关键封装材料国产化率提升至65%。
2030年：完成晶圆级扇出型封装整线设备国产化；设备自给率突破40%；建成全球最大开放式封装技术验证平台。
在材料领域，预计到2025年，我国电子封装材料的国产化率有望达到35%，到2030年则有望突破60%，基本实现高端产品的自主供应。2.5D/3D封装设备国产化率将突破40%，TSV填充材料、微凸点焊料等关键材料自给率超50%。
产业生态完善
中国先进封装产业生态正在快速完善。在企业层面，长电科技、通富微电、华天科技等龙头企业已经具备了较强的技术能力和市场地位；在设备材料方面，青禾晶元、长川科技、华峰测控等企业实现了关键设备的国产化突破；在应用需求方面，华为海思、寒武纪、地平线等芯片设计企业提供了重要的市场需求。
从技术发展方向看，中国先进封装技术将呈现多元化发展趋势：一是向更高密度、更高性能方向发展，例如通过纳米压印、光刻胶技术创新提升线宽精度；二是加强异质集成能力，实现CMOS、MEMS、光学器件等多材料混合封装；三是推动绿色化生产，降低能耗和废弃物排放。
市场前景展望
中国先进封装产业的市场前景十分广阔。根据预测，2025年中国先进封装技术的市场规模预计将达到约300亿元人民币，到2030年有望达到1500亿元人民币，年复合增长率保持在15%-20%之间。
在技术渗透率方面，2.5D/3D封装在高端计算芯片中的占比将从2023年的15%提升至2025年的28%，2030年达到35%；Fanout封装在移动处理器领域的渗透率2025年达38%，2030年升至52%；系统级封装（SiP）在5G手机中的应用率将从2025年的65%继续攀升。
从产业发展阶段看，中国先进封装产业正处于快速成长期，技术突破和产业化应用相互促进，政策支持和市场需求共同推动，预计在未来3-5年将实现跨越式发展，为全球先进封装产业的发展做出重要贡献。
6. 结论与建议
6.1 产业发展总结
后摩尔时代的到来标志着全球半导体产业正经历着从制程微缩向封装集成的历史性转型。随着芯片制程逼近物理极限，先进封装技术已成为推动产业发展的核心引擎，其战略价值和市场地位日益凸显。
从技术演进角度看，全球封装技术已经历五轮迭代，当前以2.5D（如CoWoS）、3D（如SoIC）技术为主流的先进封装体系正在重塑产业格局。台积电凭借在CoWoS和SoIC技术上的领先优势，占据了全球先进封装市场53%的份额，形成了技术和市场的双重垄断地位。英特尔和三星则通过差异化的技术路线，在各自优势领域构建了竞争壁垒，形成了三足鼎立的竞争格局。
中国先进封装产业在过去几年取得了显著进展，华为海思、寒武纪等企业在芯片设计领域实现突破，长电科技、通富微电、华天科技等封测企业技术能力快速提升，青禾晶元、长川科技等设备材料企业实现多环节突破。特别是在政策支持和市场需求的双重驱动下，中国先进封装产业正迎来历史性发展机遇。
从市场前景看，全球先进封装市场规模预计将从2024年的450-500亿美元增长到2030年的800-1100亿美元，年复合增长率达到9.4%-11.5%。中国市场增长更为迅速，预计2025年将达到852亿元人民币，占全球市场份额的35%，成为全球第一大应用市场。
6.2 投资与发展建议
基于对后摩尔时代先进封装产业发展趋势的深入分析，我们提出以下投资和发展建议：
对投资者的建议
1. 重点关注技术领先企业：优先投资在2.5D/3D封装技术方面具有核心竞争力的企业，特别是在CoWoS、SoIC、Chiplet等关键技术领域有所突破的企业。
2. 布局产业链关键环节：封装设备和材料是产业链的关键环节，建议重点关注在键合机、测试设备、封装基板等领域实现技术突破的企业。
3. 把握结构性机会：高端性能封装市场增速显著高于整体市场，2024-2030年复合年增长率达到23%，建议重点关注这一细分领域的投资机会。
4. 关注国产化受益标的：随着国产化进程加速，在先进封装设备、材料、设计、封测等环节具有技术优势的国产企业将显著受益。
对企业的建议
1. 加强技术创新投入：企业应加大在2.5D/3D封装、Chiplet、混合键合等前沿技术的研发投入，构建技术护城河。
2. 推进产业链协同：通过与上下游企业的深度合作，构建完整的产业生态，提升整体竞争力。特别是芯片设计企业与封装企业的协同设计，将成为未来发展的重要趋势。
3. 优化产品结构：重点发展高附加值的先进封装产品，特别是面向AI、高性能计算、汽车电子等高端应用的产品。
4. 加强人才培养：先进封装技术的发展需要大量高端人才，企业应加强人才培养和引进，建立完善的人才梯队。
对政策制定者的建议
1. 加大政策支持力度：建议进一步加大对先进封装产业的政策支持，包括研发补贴、税收优惠、人才引进等，特别是对关键技术攻关和产业化应用的支持。
2. 完善产业生态：通过建设公共技术平台、产业园区等方式，完善产业生态，降低企业研发和生产成本。
3. 加强国际合作：在坚持自主可控的前提下，加强与国际先进企业的技术合作，通过引进、消化、吸收、再创新的方式，加快技术进步。
4. 优化产业布局：根据不同地区的产业基础和比较优势，优化产业布局，形成分工明确、协同发展的产业格局。
后摩尔时代为先进封装产业带来了前所未有的发展机遇，同时也提出了更高的挑战。只有通过技术创新、产业协同和政策支持的有机结合，才能在这场历史性变革中占据有利位置，为全球半导体产业的发展做出重要贡献。中国先进封装产业正站在新的历史起点上，有望在未来3-5年实现跨越式发展，成为全球产业发展的重要推动力。
