电工知识—SIMATIC S7-1500 PLC延时中断组织块及其应用
延时中断组织块及其应用
延时中断组织块(如OB20)可实现延时执行某些操作，调用“SRT_DINT”指令时开始计时延时时间(此时开始调用相关延时中断)。其作用类似于定时器，但PLC 中普通定时器的定时精度要受到不断变化的扫描周期的影响，使用延时中断可以达到以ms为单位的高精度延时。
延时中断最多可以使用20个，默认范围是OB20~OB23，其余可组态OB编号123以上组织块。
(1)指令简介
可以用“SRT_DINT”和“CAN_DINT”设置、取消激活延时中断，
(2)延时中断组织块的应用
【例1】当10.0为上升沿时，延时5s执行Q0.0置位，10.1为上升沿时，Q0.0复位。

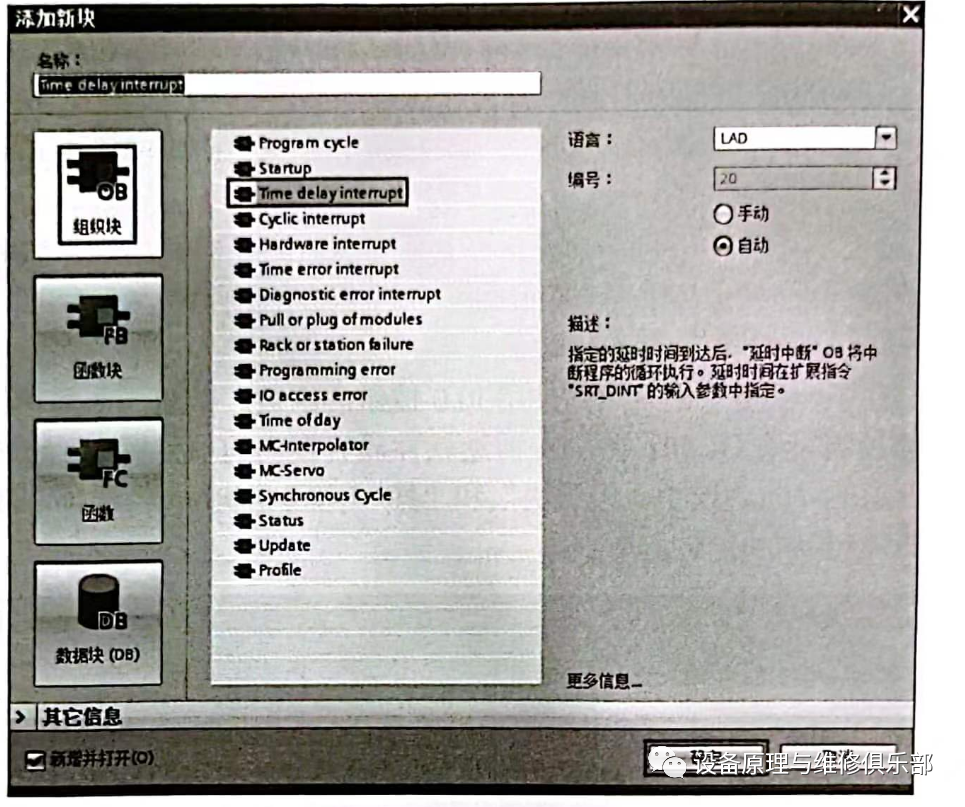

【解】①添加组织块OB20。在TIA博途软件项目视图的项目树中，双击“添加新块”，弹出如图1所示的界面，选中“组织块”和“Time delay interrupt”选项，单击“确定”按钮，即可添加OB20组织块。
图1

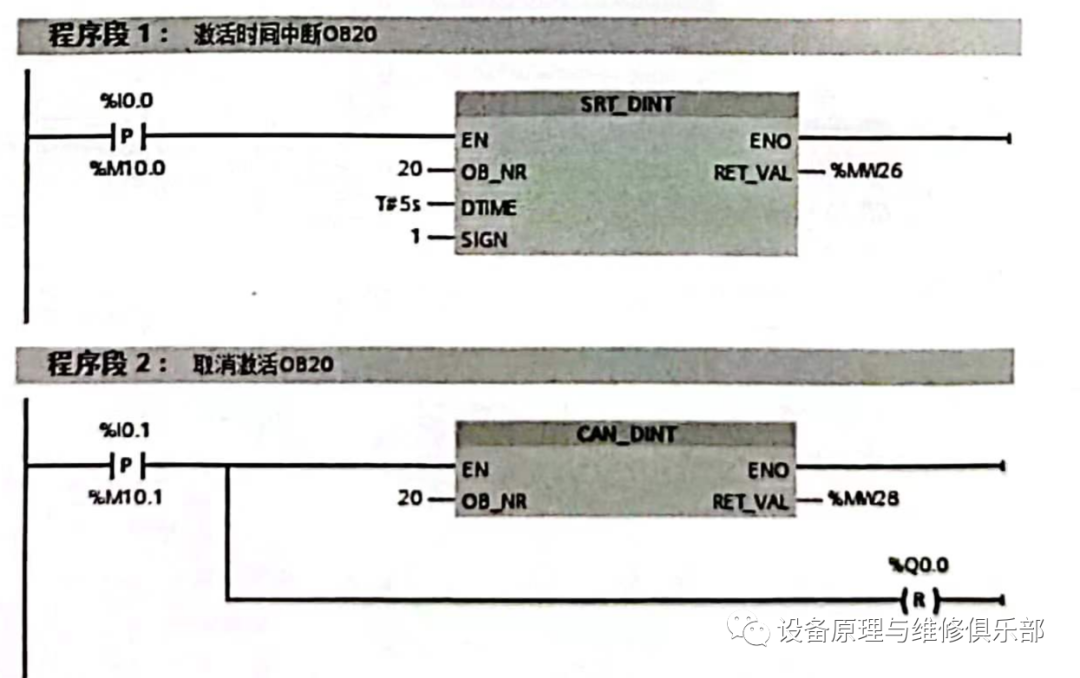

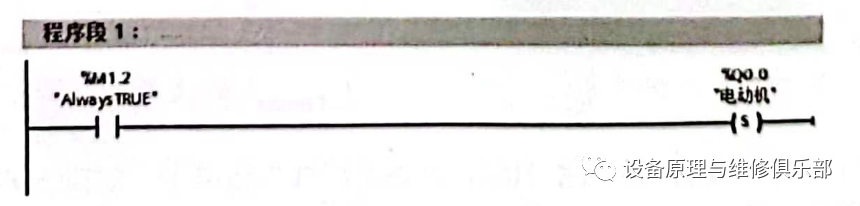

②中断程序在OB1中，如图2所示，主程序在OB20中，如图3所示。
图2
图3
