核心观点：AI算力需求驱动PCB从“被动载体”升级为“性能瓶颈突破关键”，高端材料与设备的“技术代差型”国产替代是核心机遇，未来5年突破“材料配方、设备部件、工艺专利”三大壁垒的企业将主导全球竞争。
1. 产业增长本质：价值重构而非单纯规模扩张

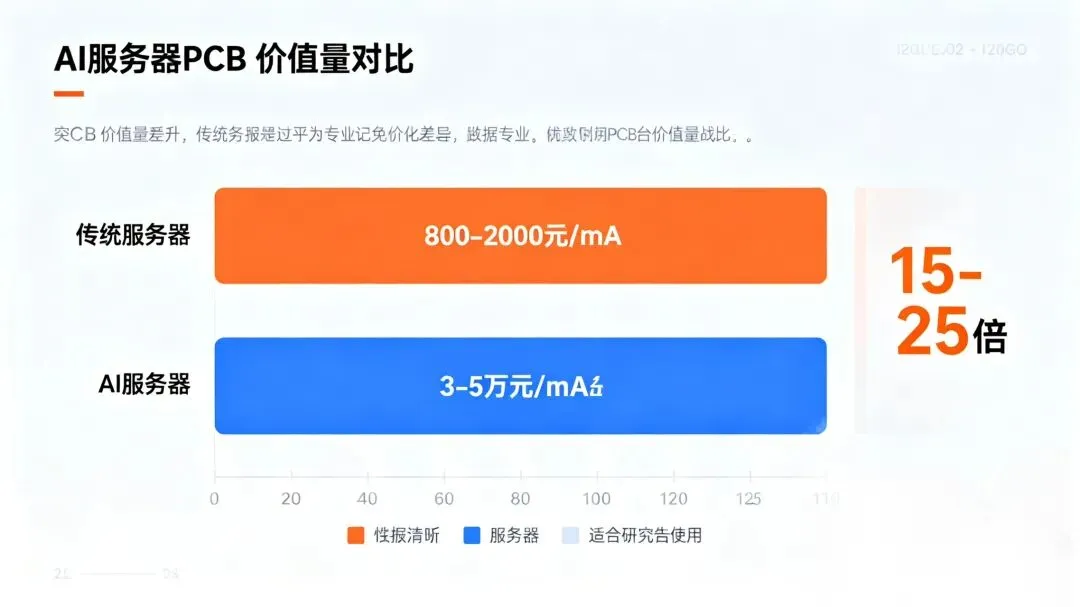

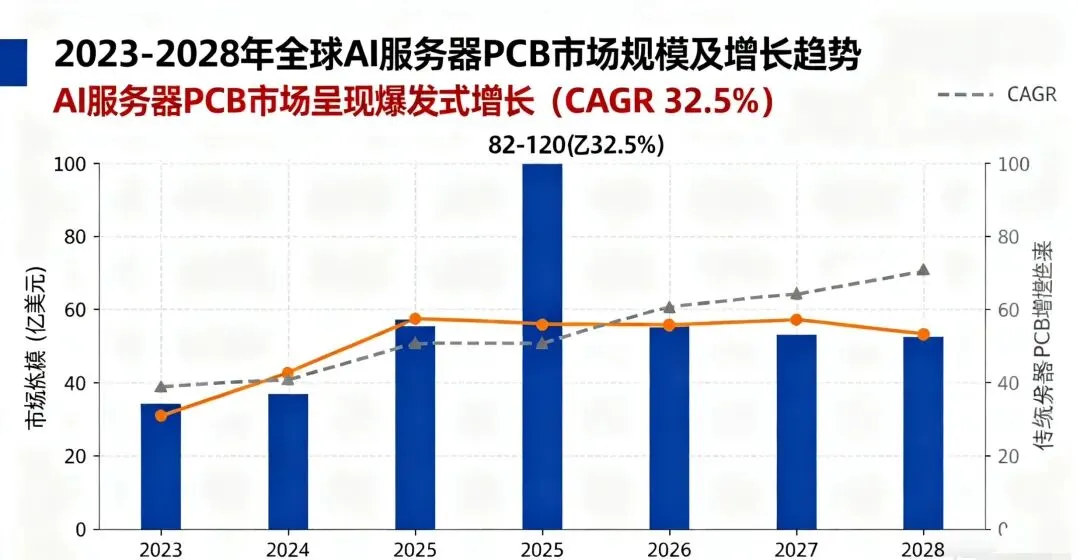

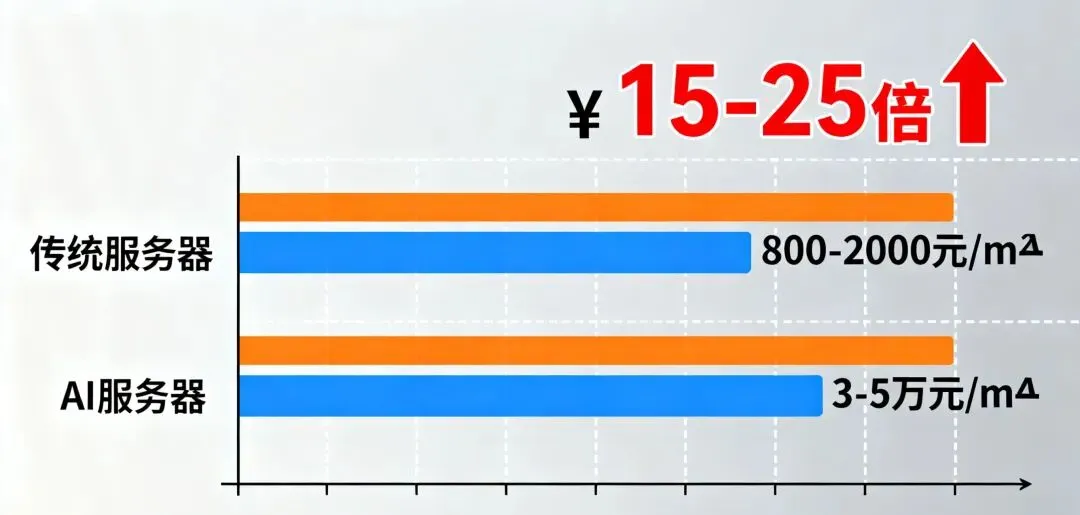

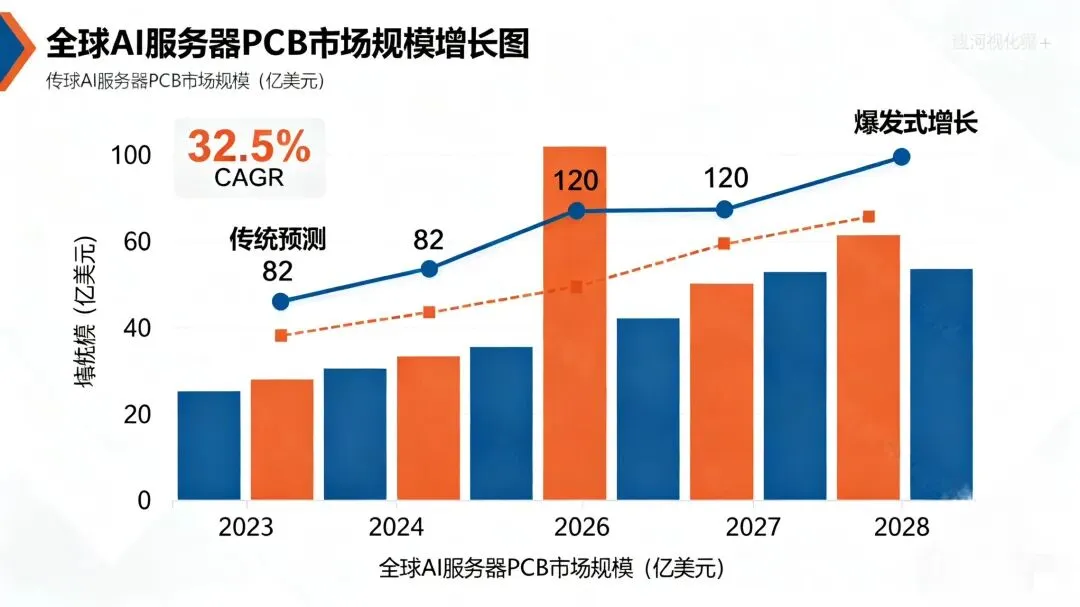

全球AI服务器PCB市场2023-2028年32.5%的CAGR，核心源于“层数提升+材料升级+工艺复杂”三重驱动的价值跃迁。以英伟达平台为例，从Pascal架构（12层PCB，FR-4材料）到Hopper架构（20层HDI，M6材料），再到GB200（22层HDI，M8材料），单机PCB价值量从5000美元/台增至1.5万美元/台，Rubin架构（24层HDI，M9材料）预计突破3万美元/台。
核心驱动力：SerDes速率从56Gbps提升至224Gbps，对信号传输损耗的控制要求呈指数级提高，倒逼PCB在材料介电性能（Df从0.006降至0.0012）、布线密度（线宽/线距从10μm降至2μm）、散热能力（局部温度控制在85℃以下）上全面突破。
2. 结构性机遇：高端领域的“技术代差型”国产替代

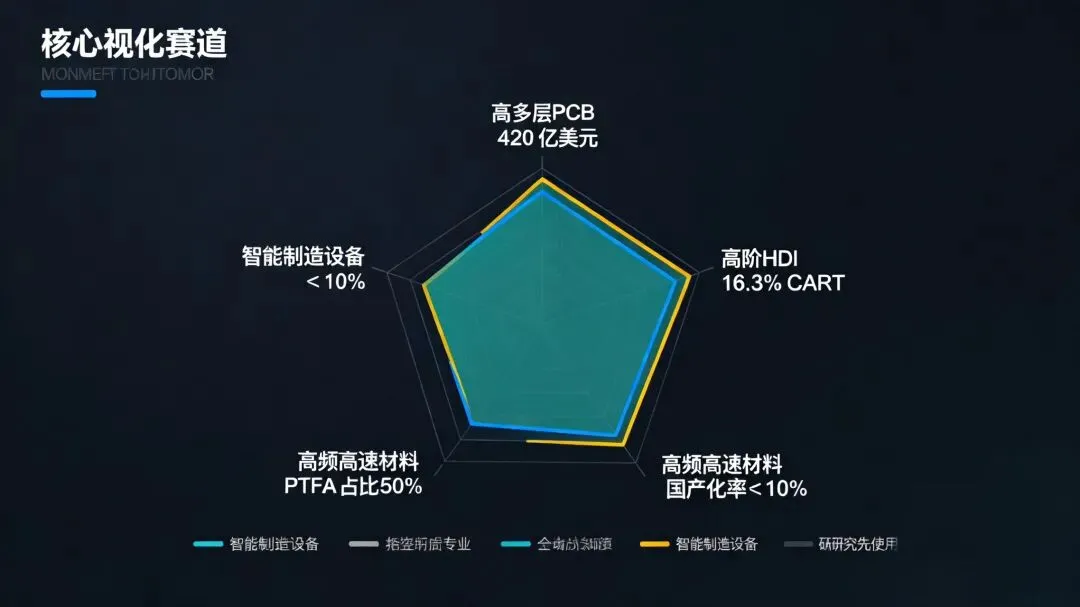

国内PCB产业链呈现“中低端饱和、高端卡脖子”的不均衡格局：

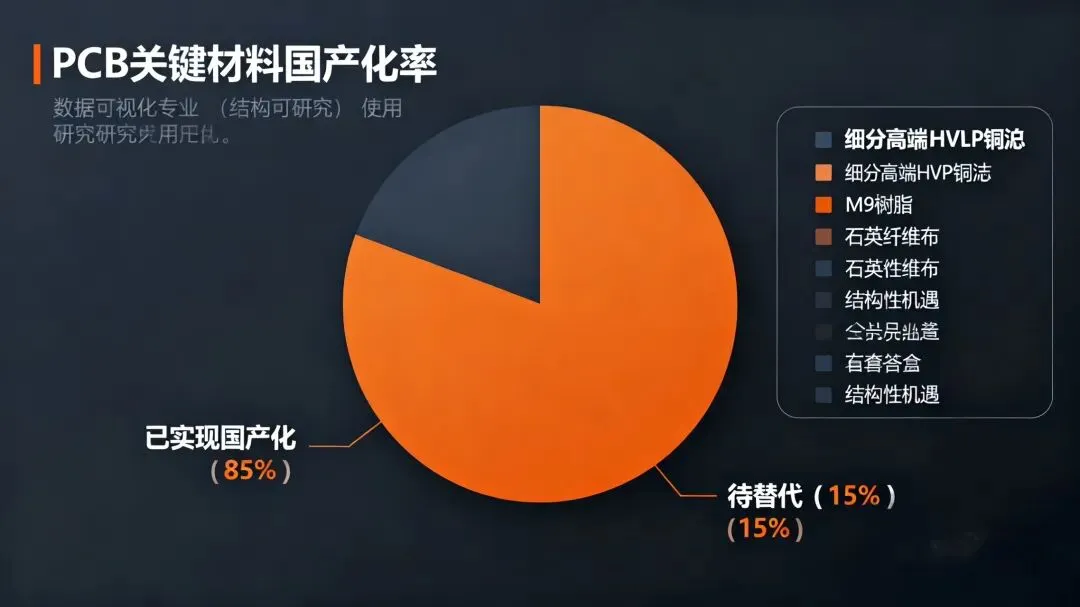

• 材料端：普通FR-4覆铜板国产化率90%，但M8/M9等级不足5%；常规电解铜箔国产化率85%，但HVLP5铜箔（Rz<0.4μm）仅隆扬电子实现小批量量产；
• 设备端：机械钻孔设备国产化率70%，但0.05mm以下微孔激光钻孔设备进口依赖度仍达60%；
• 壁垒根源：高端材料的配方专利（如PTFE改性工艺）、设备的核心部件（如飞秒激光器）、检测技术的算法模型（如AI-AOI缺陷识别），突破这些壁垒的企业将享受“技术溢价+进口替代”双重红利。
一、AI驱动PCB技术迭代升级

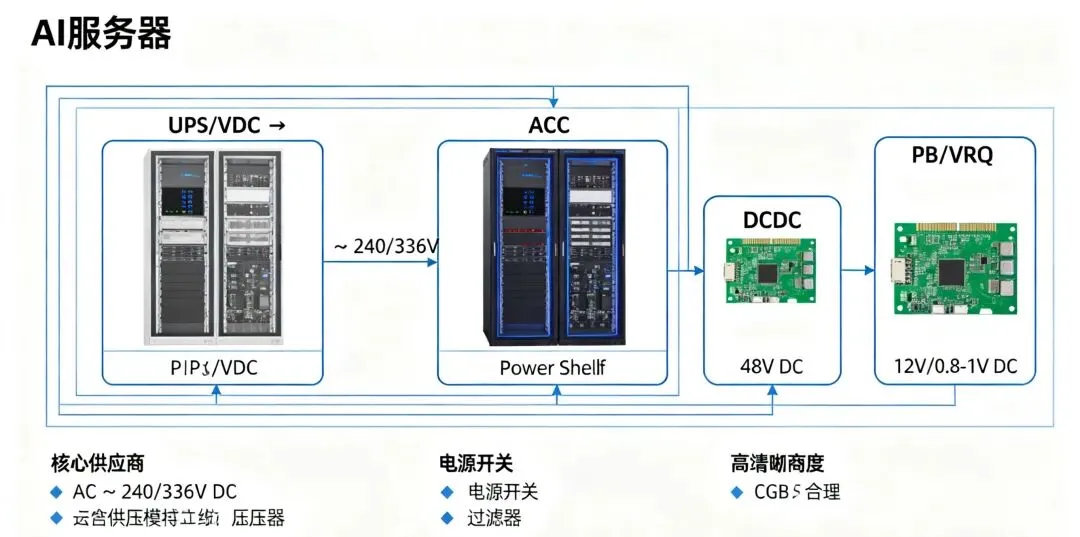

1.1 AI服务器PCB：从“层数增加”到“系统级互连”的变革
（1）技术演进的核心矛盾：信号完整性与热管理平衡
AI服务器PCB的升级本质是解决“高算力下信号衰减”与“高功率下散热难题”的协同问题。以英伟达GB200的Bianca板为例，其22层HDI采用“高低损耗材料混搭”设计：
• 18层build-up层：使用M8材料（Df=0.0015），负责112Gbps SerDes信号传输，插入损耗≤1.5dB/inch；
• 4层core层：使用M4材料（导热系数1.2W/m·K），承担结构支撑与散热功能，将GPU局部温度控制在85℃以下；
• 关键突破：通过“盲孔-埋孔-通孔”混合互连结构，减少信号传输路径30%，降低串扰损耗25%。
（2）价值量拆分的关键变量：HDI阶数与材料等级

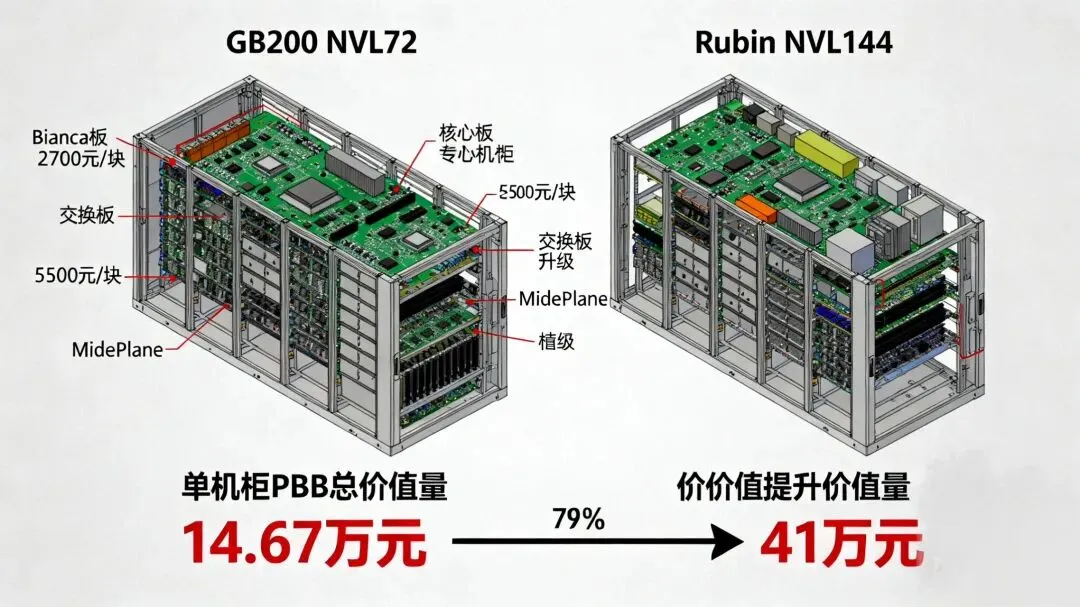

• HDI阶数：4阶HDI的布线密度是2阶的3倍，加工工序（激光钻孔、电镀填孔）增加50%，单位面积价值量从2万元/㎡升至4.5万元/㎡。英伟达Rubin架构计算板采用5阶HDI，单机柜HDI板用量从GB200的36块增至72块，价值量占比从60%提升至75%；
• 材料等级：M9材料的介电损耗（Df=0.0012）较M8降低20%，但成本增加35%。当前仅松下、罗杰斯实现M9量产，国内生益科技、华正新材处于样品验证阶段，2026年小批量供货后将打破国外垄断。
（3）市场竞争的核心壁垒：客户认证与产能爬坡
进入英伟达、AMD等头部客户供应链需经历“三阶段”，且良率需稳定在90%以上（国内企业当前良率多为85%-88%）：
1. 技术认证（12-18个月）：需通过信号完整性、热可靠性、机械稳定性等200+项测试，胜宏科技为GB200供应22层HDI板时，仅信号衰减测试就耗时6个月；
2. 小批量试产（6-8个月）：验证产能稳定性，如深南电路为华为昇腾试产时，月产能从1000㎡爬坡至5000㎡，良率从75%提升至88%；
3. 量产爬坡（12个月）：需持续优化工艺，胜宏科技为此投入超2亿元，重点突破激光钻孔精度（±3μm）、压合层间对准度（±5μm）等关键指标。
1.2 光模块PCB：从“可插拔”到“共封装”的技术跃迁
（1）CPO架构对PCB的颠覆性要求
CPO（共封装光学）将光引擎与ASIC芯片集成，信号传输距离从10m缩短至10mm，对PCB提出三大极致要求：
• 布线密度：线宽/线距需从400G模块的30μm降至15μm，必须采用mSAP工艺（改良型半加成法），传统PTH工艺因钻孔精度限制无法满足；
• 热膨胀系数（CTE）：需控制在6-8ppm/℃（传统PCB为13-15ppm/℃），需用石英布（CTE=0.5×10^-6）替代玻纤布，成本增加2-3倍；
• 散热性能：CPO模块功率密度达50W/cm²，需在PCB中嵌入铜块（导热系数401W/m·K），散热效率较传统方案提升300%。

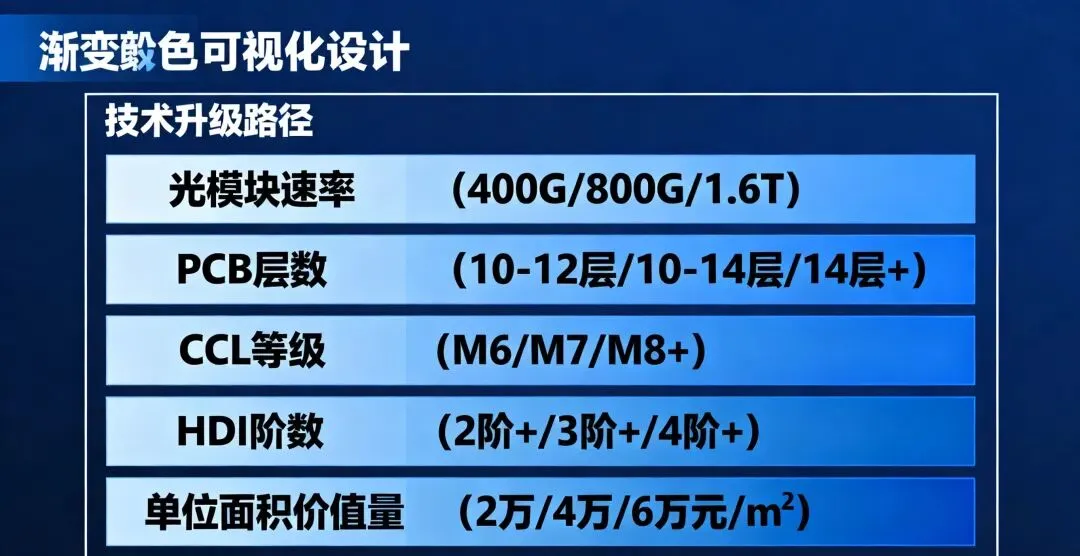

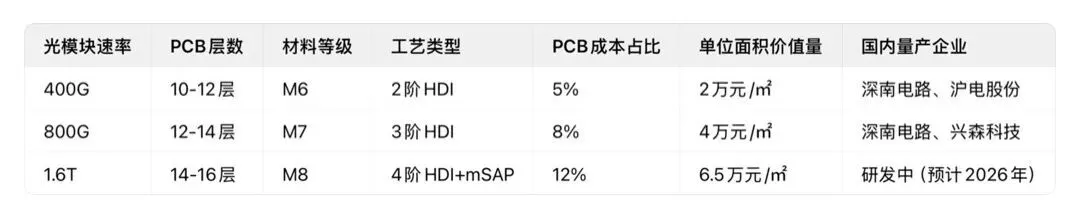

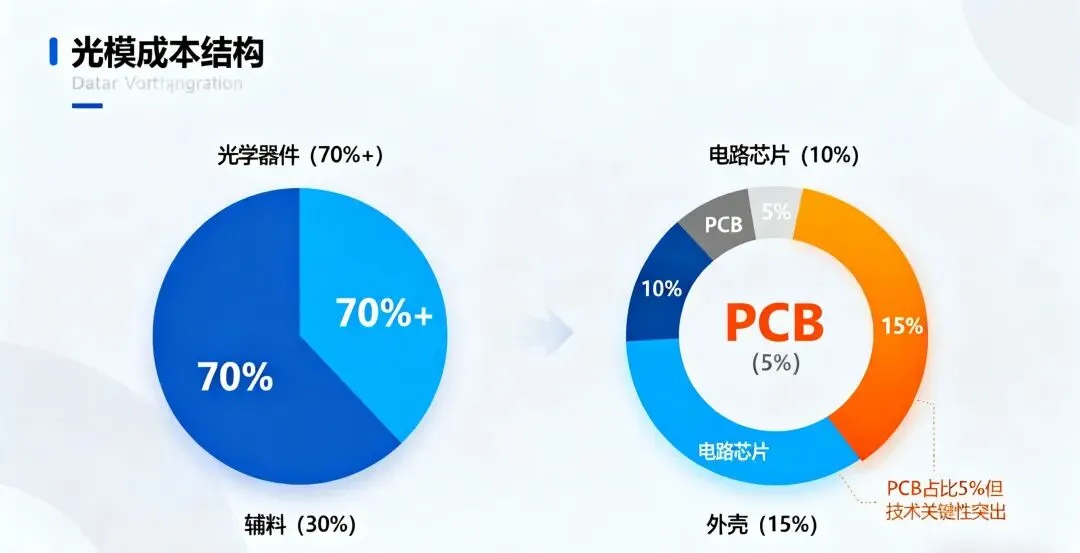

（2）光模块速率升级下的PCB成本占比变化
关键结论：随速率提升，PCB从“辅助部件”升级为“核心成本项”，技术壁垒显著提高，国内企业在1.6T领域仍需突破mSAP工艺与M8材料的匹配性问题。
1.3 AI封装基板：从“封装载体”到“异构集成平台”的升级
（1）先进封装对基板的技术要求突破
• 线路密度：CoWoP封装基板线宽/线距需达2μm/2μm（传统FC-BGA为8μm/8μm），需采用SAP工艺（半加成法），国内仅深南电路、通富微电掌握该技术，良率80%（国际巨头85%+）；
• 尺寸规模：HBM3E封装基板尺寸从50×50mm增至100×100mm，需控制“大尺寸压合层间偏移”在±3μm以内，国内企业当前良率仅65%-70%；
• 材料体系：ABF（味之素堆积膜）是高端基板核心材料，全球仅味之素、揖斐电量产，国内安捷利美维处于中试阶段，2025年量产将填补空白。
（2）国产化进程的“梯度突破”路径
• 第一梯队（存储封装基板）：长电科技、通富微电实现DDR5基板量产，国产化率30%，替代中国台湾南亚电路、华通电子；
• 第二梯队（逻辑芯片封装基板）：深南电路FC-BGA基板通过华为昇腾认证（用于12nm芯片），国产化率5%，目标2026年提升至15%；
• 第三梯队（AI芯片封装基板）：兴森科技CoWoS基板2025年送样英伟达，目标2027年量产，国产化率有望突破10%。
二、PCB上游材料技术革新
（1）M9树脂的核心技术壁垒
M9树脂需同时满足“低Df（0.0012@10GHz）、高Tg（220℃）、低CTE（8ppm/℃）”三大指标，技术难点集中在三方面：
• 树脂合成：需通过“苯环改性+氟原子引入”优化分子结构，减少高频偶极子极化损耗，国内企业在氟含量控制（需精准至5%±0.5%）上存在差距，易导致介电性能波动；
• 填料分散：需添加50-100nm纳米级二氧化硅，分散均匀度需达95%以上（国内当前85%-90%），否则会形成局部高损耗点；
• 工艺兼容性：固化温度需控制在180-200℃（传统树脂150-160℃），国内企业需调整压合压力（从30kg/cm²增至50kg/cm²）以避免层间气泡。
（2）PTFE材料的改性方向
PTFE介电性能最优（Df=0.0005），但存在“机械强度差（拉伸强度20MPa vs 传统树脂40MPa）、铜箔附着力低（0.5N/mm vs 传统树脂1.2N/mm）”问题，主流改性方案：
• 无机填料填充：添加氮化铝（导热系数170W/m·K），既提升导热性，又改善机械强度，需控制填料含量20%-30%（超量会导致Df升高）；
• 有机共混改性：与聚苯硫醚（PPS）共混，提升耐溶剂性，国内金发科技已实现量产，产品用于800G光模块；
• 表面处理：采用钠萘处理使PTFE表面形成羟基，附着力提升至1.0N/mm，国内方大炭素工艺成本较日本旭硝子低20%。
2.2 高端铜箔：从“厚度降低”到“表面粗糙度控制”的突破
（1）HVLP5铜箔的技术难点
HVLP5铜箔（表面粗糙度Rz<0.4μm）的核心挑战是“电解沉积均匀性控制”：
• 电解液配方：需添加纳米级有机添加剂（如聚乙二醇），控制铜离子沉积速率1-2μm/h，国内企业添加剂纯度仅99.5%（日本三井99.99%），导致Rz波动±0.1μm；
• 阴极辊精度：阴极辊表面粗糙度需<0.1μm，国内企业镀铬工艺精度0.2-0.3μm，需进口日本JCU阴极辊（单价超1000万元/根）；
• 后处理工艺：通过“微蚀刻+钝化处理”进一步降低粗糙度，国内企业微蚀刻深度控制精度±0.1μm（国际巨头±0.05μm），影响信号传输一致性。
（2）超薄铜箔的应用场景拓展
1.5μm超薄铜箔除传统SLP（堆叠式线路板）外，在AI领域有两大新应用：
• CoWoP集成：将GPU晶圆直接键合在PCB上，需1.5μm铜箔实现“晶圆-PCB”互连，国内诺德股份已送样台积电；
• 柔性AI传感器：用于可穿戴设备健康监测模块，需铜箔弯曲次数>10万次，国内江西铜业已量产，供应华为手环。
2.3 特种玻纤布：从“低介电”到“多功能集成”的升级
（1）石英布的量产瓶颈
石英布（Df<0.001）是1.6T光模块、Rubin机柜的核心材料，量产难点集中在：
• 原料纯度：需99.99%高纯度石英砂（国内多为99.9%），进口自美国Unimin，成本占比60%；
• 拉丝温度：石英砂熔融温度1700℃（传统玻纤1500℃），需铂铑合金漏板（单价超500万元/块），国内漏板寿命仅为日本Nittobo的1/2；
• 编织工艺：需平纹编织保证均匀性，国内企业编织密度偏差±5根/英寸（国际巨头±2根/英寸），影响介电性能稳定性。
（2）Low-Dk玻纤布的技术迭代
第三代Low-Dk玻纤布（Df=0.0015）通过“成分优化+表面处理”实现性能跃升：
• 成分优化：减少碱金属氧化物含量至0.1%以下，降低离子极化损耗；
• 表面处理：涂覆硅烷偶联剂，提升与树脂的结合力（剥离强度从0.8N/mm增至1.2N/mm）；
• 国产化进展：重庆国际复合材料已实现量产，用于800G光模块PCB，市占率从2023年5%提升至2024年15%，2025年预计突破25%。
三、PCB上游设备技术升级
3.1 钻孔设备：从“机械钻孔”到“激光-机械复合钻孔”的融合
（1）激光钻孔设备的核心部件突破
• 飞秒激光器：用于0.05mm以下微孔加工，脉冲宽度需<100fs，国内锐科激光实现200fs量产，较美国相干成本低40%，但在脉冲稳定性（±2% vs ±1%）上仍有差距；
• 光学系统：需高数值孔径（NA=0.8）物镜，国内舜宇光学突破该技术，分辨率达0.1μm，满足1.6T光模块微孔需求；
• 运动平台：定位精度需±1μm，国内大族数控采用“直线电机+光栅尺”方案，较传统滚珠丝杠精度提升50%，已用于胜宏科技22层HDI板生产。
（2）复合钻孔工艺的应用
针对AI服务器PCB“大孔径（>0.15mm）+微孔（<0.05mm）”共存的特点，“机械钻孔+激光钻孔”复合工艺成为主流：
• 效率提升：较纯激光钻孔效率提升3倍，良率从85%升至92%；
• 设备落地：大族数控推出复合钻孔机（单价800万元/台，较日本Fujikoshi低30%），2024年出货超50台，客户涵盖深南电路、沪电股份。
3.2 电镀设备：从“均匀性控制”到“智能化电镀”的升级
（1）VCP设备的技术优化
针对AI服务器PCB高长径比通孔（8:1），VCP设备需解决“孔内铜层均匀性”问题：
• 电流密度梯度控制：采用“脉冲电镀+逆向电流”技术，孔内电流密度偏差从±15%降至±5%，国内东威科技已实现量产；
• 镀液循环系统：喷射式循环（流速2m/s）较传统溢流式效率提升2倍，减少孔内气泡残留；
• 在线检测：集成AI视觉检测，实时监测镀层厚度（精度±1μm），先导智能方案检测准确率达99.5%。
（2）水平电镀设备的新兴应用
水平电镀设备适用于1.5μm超薄铜箔生产，核心优势是“连续生产+薄铜均匀性”：
• 张力控制：多辊联动控制张力50-100N/m，避免铜箔褶皱，国内北方华创已突破该技术；
• 厚度控制：调节镀液浓度（Cu²+ 50-60g/L）与电镀速度（1-2m/min），厚度偏差控制在±0.1μm，盛美半导体设备已用于诺德股份生产。
3.3 曝光设备：从“LDI”到“纳米压印光刻”的前沿探索
（1）LDI设备的精度突破
当前高端LDI线宽线距已达8μm，向5μm突破需解决三大问题：
• 激光光源：355nm紫外激光器功率稳定性需±2%，国内华日激光实现量产，较美国Coherent成本低35%；
• 振镜系统：扫描速度需达10m/s，国内大恒图像振镜定位精度±1μm，满足5μm线宽需求；
• 对准系统：机器视觉+AI算法实现对准精度±2μm，中科院长春光机所方案效率较传统提升20%。
（2）纳米压印光刻（NIL）的潜在应用
NIL通过“模板压印”实现50nm以下精细线路，适用于未来2.5D/3D封装基板：
• 技术进展：国内中科院微电子所研发出实验室样机，压印分辨率30nm；
• 产业化预期：预计2028年实现量产，将颠覆传统光刻技术，使封装基板线宽/线距突破1μm。
四、市场竞争格局与国产替代策略
4.1 全球高端PCB市场的“三层竞争壁垒”
（1）技术壁垒：专利与工艺积累
国际巨头（欣兴、臻鼎）拥有“高速材料配方、HDI工艺、封装基板设计”相关专利超1万项，国内企业专利数量仅为1/5，且核心发明专利占比不足10%。例如，欣兴电子在HDI激光钻孔领域的专利覆盖“功率调节算法”“孔壁粗糙度优化”，国内企业需支付5%成本的专利许可费。
（2）客户壁垒：认证周期与供应链绑定
进入英伟达、英特尔供应链需经历2-3年的“质量认证（ISO/TS 16949）+技术认证（信号完整性测试）+产能爬坡”，且客户通过长期供货协议（LTA）锁定核心产能（如欣兴为英伟达供应70% GB200 PCB）。国内企业需从“二供”切入（如胜宏科技供应30% GB200 PCB），逐步提升份额。
（3）产能壁垒：高端产能的资本投入
建设一条22层HDI生产线需投资15-20亿元，设备占比60%（激光钻孔机、LDI单价超千万元），且产能爬坡需12-18个月（良率从60%升至90%）。当前国内仅深南、沪电、胜宏具备22层HDI量产能力，合计产能占国内高端HDI总产能的70%。
4.2 国产替代的“梯度突破策略”
（1）材料领域：从“中高端”到“高端”的渐进式替代
替代阶段 时间范围 突破产品 目标国产化率 替代对象
短期 2023-2025 M8树脂、HVLP3铜箔 20%、30% 中国台湾台光、南亚
中期 2026-2028 M9树脂、HVLP5铜箔 35%、25% 日本松下、三井
长期 2029-2030 PTFE改性树脂、1.5μm铜箔 45%、35% 日本旭硝子、三井
（2）设备领域：从“单机设备”到“整线解决方案”的升级
• 单机突破：2025年激光钻孔机、LDI、VCP国产化率分别达50%、45%、65%，替代中国台湾川宝、韩国SEMES；
• 整线集成：2027年推出“钻孔-电镀-曝光”整线方案，集成AI工艺优化算法，成本较进口低30%，效率提升15%；
• 智能化升级：整线嵌入数字孪生技术，大族数控试点项目良率提升3-5个百分点。
五、未来趋势与投资逻辑
5.1 技术趋势：PCB与封装的“融合化”
未来5年，PCB将与封装技术深度融合，形成“系统级封装基板（SiP Substrate）”，核心特征包括：
• 集成度提升：PCB、封装基板、无源器件一体化，减少互连环节，信号损耗降低40%；
• 材料体系变革：采用“玻璃基板（CTE=3ppm/℃）+1μm超薄铜箔”，解决传统PCB热膨胀问题；
• 工艺创新：3D打印+激光钻孔复合工艺实现复杂结构快速制造，中科院化学所已开展相关研究，2030年预计产业化。
5.2 投资逻辑：聚焦“技术突破型”企业
（1）材料企业：核心技术验证通过是关键
• 生益科技：M9树脂处于英伟达样品验证阶段，2026年量产将成国内首家，打开高端市场；
• 隆扬电子：HVLP5铜箔通过深南电路验证，2024年产能扩至500万㎡，受益800G/1.6T光模块放量；
• 菲利华：石英布产能扩至1000吨/年，2025年通过生益科技认证，切入AI服务器供应链。
（2）设备企业：整线解决方案能力是核心
• 大族数控：复合钻孔机+LDI整线方案在胜宏科技应用，2024年整线订单占比30%，2025年预计达50%；
• 东威科技：VCP设备用于深南电路CPO光模块生产，2024年营收同比+45%，高端设备占比60%；
• 芯碁微装：5μm线宽LDI送样兴森科技，2025年量产，受益封装基板国产化。
（3）PCB企业：高端产能释放是主线
• 深南电路：24层HDI产能扩至200万㎡/年，2025年供应英伟达Rubin架构，营收预计+35%；
• 兴森科技：CoWoS基板产能扩至5万㎡/年，2025年送样台积电，打开百亿级市场；
• 胜宏科技：1.6T光模块PCB产能扩至100万㎡/年，2025年供应中际旭创，高端产品占比升至40%。
结语
AI+PCB产业已进入“技术驱动、国产替代”的关键阶段，核心逻辑是“技术突破带来的价值重构”，而非简单的需求增长。未来5年，能够突破“高端材料配方、核心设备部件、先进工艺专利”三大壁垒的企业，将在全球竞争中占据主导地位。
对于投资者，需聚焦“技术验证进度（如材料送样情况）、客户认证进展（如是否进入英伟达供应链）、产能爬坡情况（如良率提升速度）”三大核心指标，筛选真正具备国产替代能力的优质标的，分享产业升级的长期红利。
