金属材料青年学者学术成果传播阵地
TA15钛合金是我国自主研发的一种可在540℃下长时间服役的高铝当量的近α型钛合金，其名义成分为Ti-6Al-2Zr-1Mo-1V。该合金具有优良的抗蠕变性、耐腐蚀性以及焊接性能，被广泛用于制造各类飞机、发动机及导弹的结构件。粉末冶金热等静压技术可实现钛合金一体化成形，其细晶及无偏析特点可使制件获得优良的组织性能，避免熔炼浇注、开坯锻造等高能耗工序，通过近净成形可显著提高钛合金的利用率。
关于TA15钛合金热等静压研究主要集中在两方面，一方面作为消除铸造TA15合金内部冶金缺陷的手段，研究不同热等静压状态下ZTA15合金性能及组织的变化规律;另一方面采用粉末冶金方法制备TA15合金，通过热等静压工艺成形TA15粉末钛合金，研究其组织演变规律及性能变化。目前，关于热等静压参数对组织及性能的系统性研究报道较少。
本研究采用控制变量法对同一粒度范围的TA15钛合金粉末系统开展高温高压热等静压成形试验，选择不同热力耦合加载温度、保温时间和压力值，并通过对合金进行微观组织表征、平均晶粒尺寸的测定，得到温度、压力耦合作用对钛合金粉末微观组织演化及性能的影响，获得不同温度、压力以及保压时间条件下粉末钛合金显微组织演化规律及性能曲线，为航空用TA15合金热等静压成形件的开发提供参考。
采用原始球形雾化TA15钛合金粉末，具体成分见表1,球形度≥99%,采用碳钢包套，其尺寸为ϕ60mm×100mm, 将粉末均匀填充于碳钢包套中，对圆柱形包套进行封焊，封焊加热温度为600℃,抽真空至10-3Pa。封焊后的包套于热等静压炉中进行压制试验，分别从温度、保压时间、压力3组参数开展试验研究：①温度设定为910、930和950℃,时间为180min, 压力为130MPa; ②压力设定为110、130和150MPa, 温度为930℃,时间为180min; ③时间设定为90、180和240min, 温度为930℃,压力为130MPa。采用JSM-6630LV型扫描电镜对TA15合金微观组织形貌进行观测及表征，通过IPP软件对板条间距以及等轴α晶粒含量进行统计和分析，采用5887-E2-GE型力学试验机测试试样的力学性能，载荷大于500N,拉伸速率为0.45～4.5mm/min, 试验结果取5个试样的平均值。

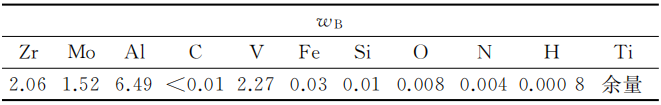

表1 粉末TA15合金的化学成分（%）

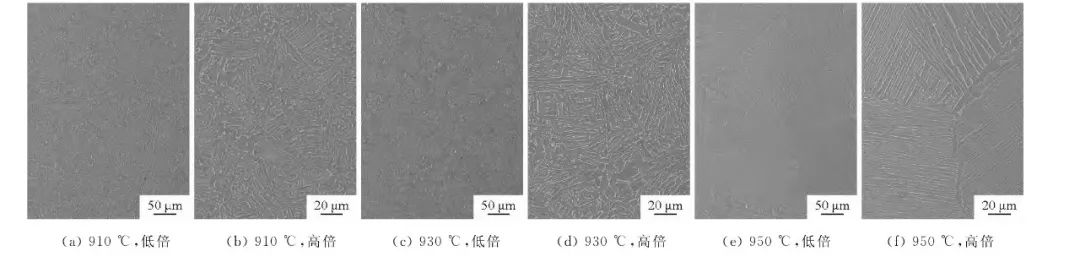

图1 不同温度下TA15合金的显微组织

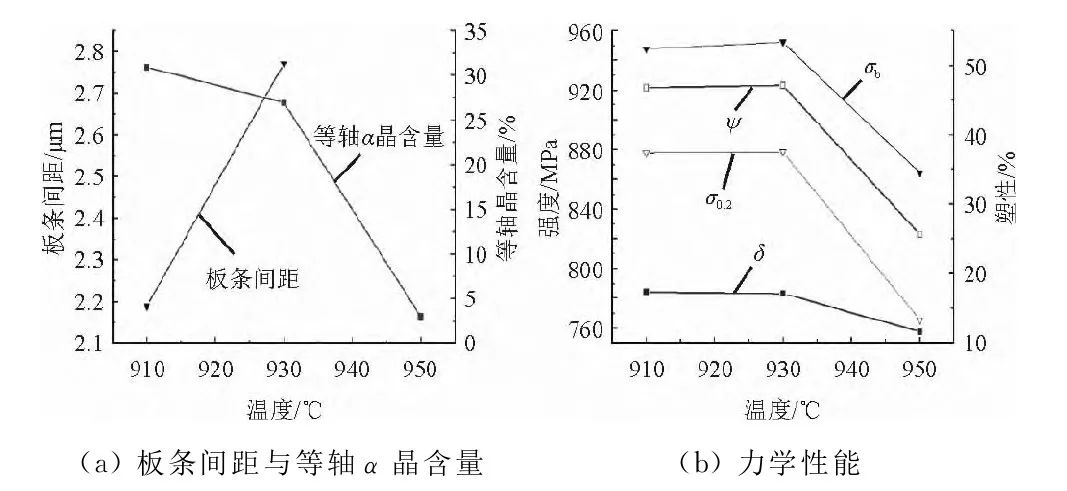

图2 TA15合金板条间距、等轴α晶含量
及力学性能随温度的变化

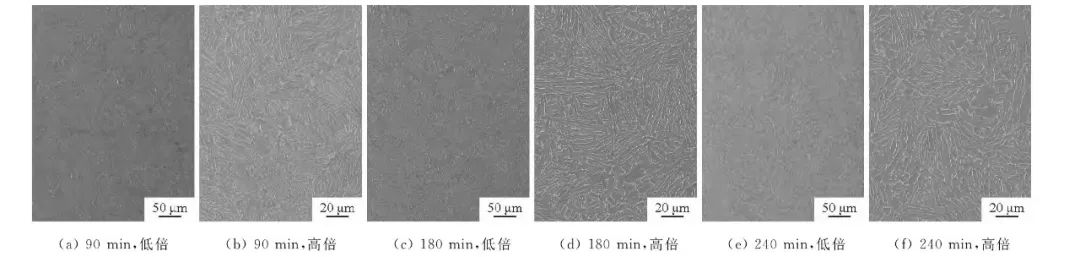

图3 不同保温时间下TA15合金的显微组织形貌

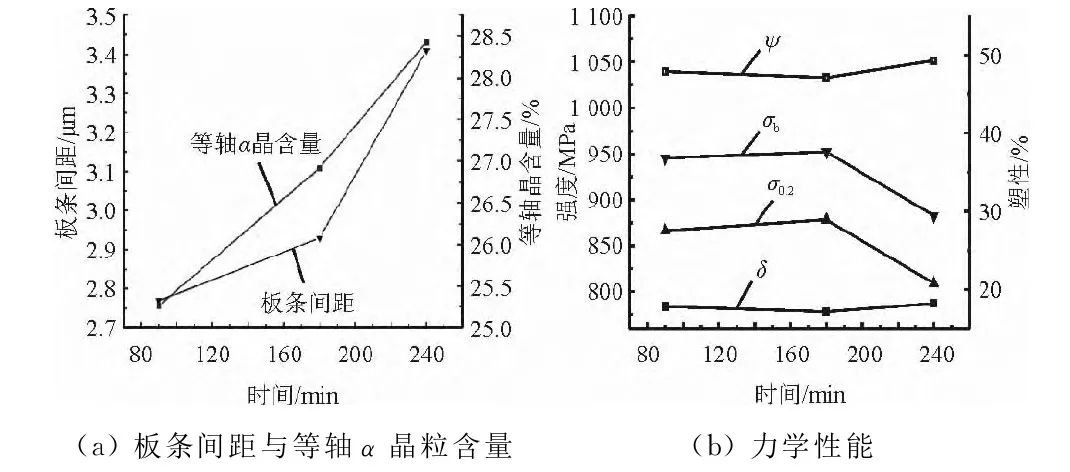

图4 TA15合金板条间距、等轴α晶粒含量
及力学性能随时间的变化

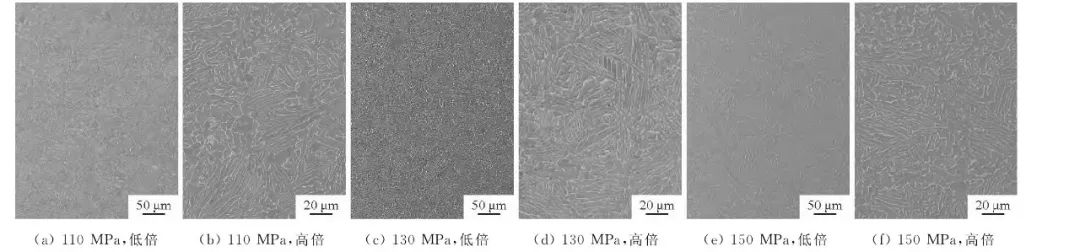

图5 不同保压压力下TA15合金的显微组织

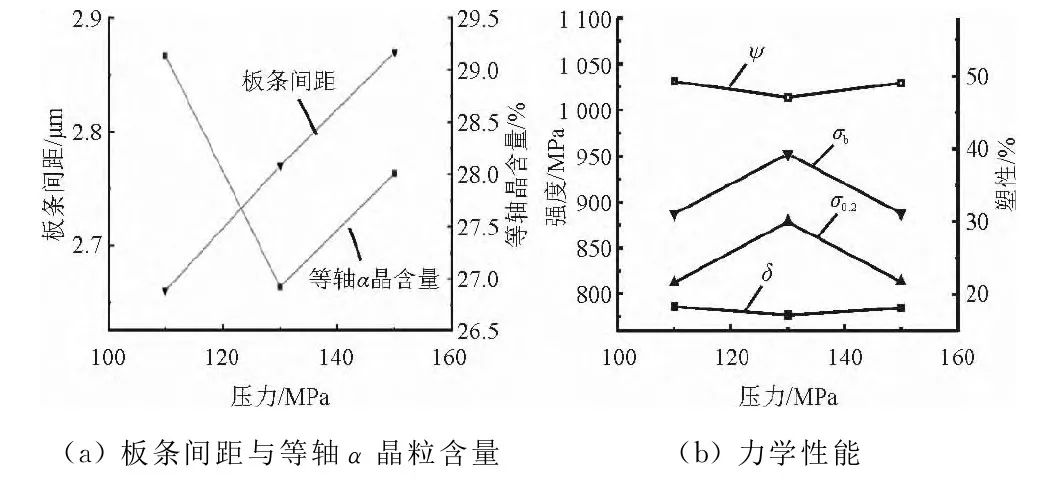

图6 TA15合金板条间距、等轴α晶粒含量
及力学性能随压力的变化
(1)TA15合金的抗拉强度、屈服强度随炉内压力、保温时间与温度的增加均呈现先升高后降低的变化，而伸长率、断面收缩率随压力、时间的升高呈现先降低后升高的趋势，随温度先升高后降低。
(2)当热等静压工艺为930℃×130 MPa×3h时，TA15合金为典型的网篮组织，板条间距与等轴α晶粒含量较低，TA15合金获得的压坯室温力学性能可达同质锻件水平，其抗拉强度平均值可达952.3MPa, 伸长率均值可达17.1%,屈服强度为866.3MPa, 断面收缩率为47.9%。
孙志雨,莫晓飞,李亚峰,等.热等静压工艺参数对TA15钛合金组织及性能的影响[J].特种铸造及有色合金,2023,43(6):804-807.
SUN Z Y,MO X F,LI Y F,et al.Effects of hot isostatic pressing parameters on microstructure and properties of TA15 Titanium alloy[J].Special Casting & Nonferrous Alloys,2023,43(6):804-807.
如需本文原文，可联系编辑部！
编辑：柳力莎
审核：刘晨辉
1
END
1
