电气图中设备和线路的标注方法

   日期：2023-08-16 06:47:00     来源：网络整理    作者：本站编辑    评论：0
一、用电设备

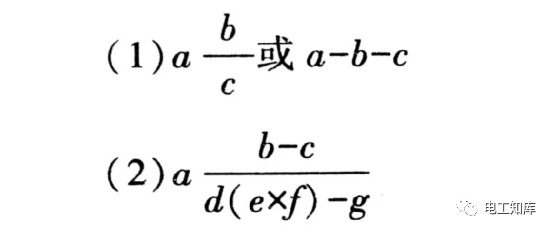

其中：a--设备编号；
b--额定功率(kW)；
c--线路首端熔断片或自动开关释放器的电流(A)；
d--标高(m)。
二、电力和照明设备
(1)一般标注方法。
(2)当需要标注引入线规格时的标注方法。
其中：a--设备编号；
b--设备型号；
c--设备功率(kW)；
d--导线型号；
e--导线根数；
f--导线截面(mm²)；
g--导线敷设方式及部位。
三、开关及熔断器
(1)一般标注方法。
(2)当需要标注引入线规格时的标注方法。

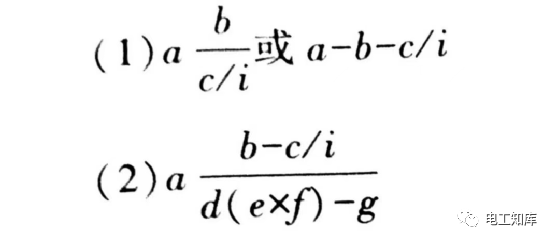

其中：a--设备编号；
b--设备型号；
c--额定电流(A)；
d--导线型号；
e--导线根数；
f--导线截面(mm²)；
g--导线敷设方式；
i---整定电流(A)。
四、照明灯具
(1)一般标注方法。
(2)灯具吸顶安装。

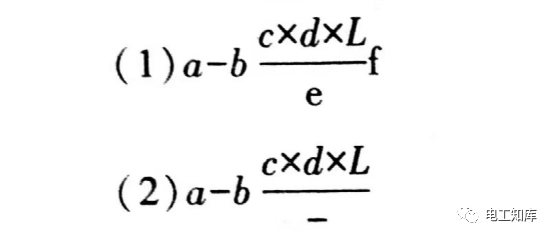

其中：a--灯数；
b--型号或编号；
c--每盏照明灯具的灯泡数；
d--灯泡容量(W)；
e--灯泡安装高度(m)；
f-安装方式；
L--光源种类。
五、电缆与其他设施交叉点

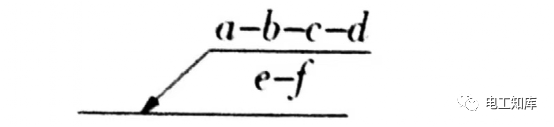

其中：a--保护管根数；
b--保护管直径(mm)；
c--保护管长度(m)；
d--地面标高(m)；
e--保护管埋设深度(m)；
f--交叉点坐标。

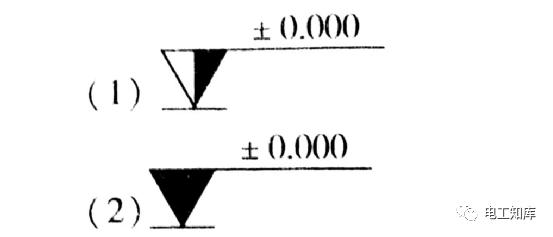

六、安装或敷设标高(m)
(1)用于室内平面、剖面图上。
(2)用于总平面图上的室外地面。

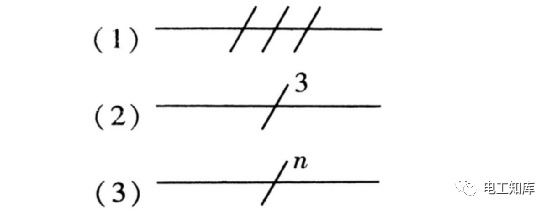

七、导线根数，当用单线表示一组导线时，若需要示出导线数，可用加小短斜线或画一条短斜线加数字表示
(1)表示3根。
(2)表示3根。
(3)表示n根。

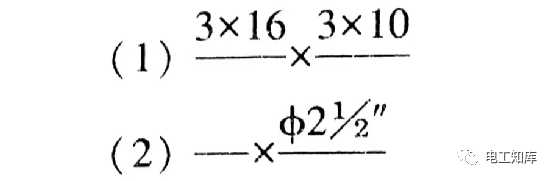

八、导线型号规格或敷设方式的改变
(1)3x16mm²导线改为3x10mm²。
(2)无穿管敷设改为导线穿管(φ2½in)敷设。
