电气技术应用过程中，字母、符号为经常使用的表现形式之一。通过符号即可代替不同电气元件功能、作用，可谓简单、通俗、易懂。同时在电气设备名称标注、图纸、说明书等形式上也被广泛应用，是电气维修、入门知识学习的必备基础。
本内容汇集整理了电源、低压开关、继电控制、电气设备四类常用电气符号、字母，并对50个符号、字母的含义进行详细解读。掌握以下内容帮你夯实专业基础，提升电气符号、字母识读的能力，并在日常电气工作中熟练应用与实践。

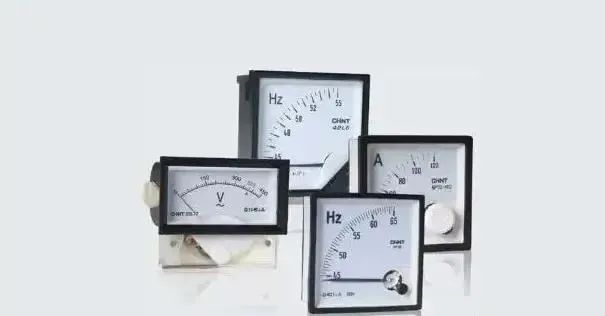

电源计量仪表

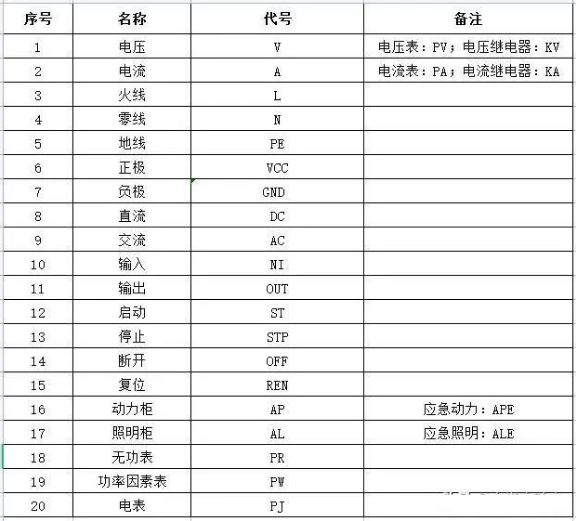

1、电压：常用V表示，全称为伏特；电压表常用：PV表示；电压继电器常用：KV表示；
2、电流：一般用字母A表示；电流表：用字母PA表示；电流继电器：用字母KA表示；
3、火线：交流电火线一般用L表示，若为三项电源一般为L1、L2、L3或A、B、C三相；
4、零线：常用N字母表示；颜色一般为蓝色；
5、地线：常用PE或E表示为接地；颜色一般为黄绿或黑色；
6、正极：直流电正极一般用VCC或+号表示，颜色一般标注为红色；
7、负极：直流电负极一般用GND表示；颜色一般标注为黑色；
8、直流电：常用字母DC表示为直流电；
9、交流电：常用字母AC表示为交流电；
10、输入：一般用字母NI表示为输入端口；
11、输出：一般用字母OUT表示为输出端口；
12、启动：常用字母ST 表示为启动；
13、停止：常用字母STP表示为停止；
14、断开：常用OFF表示断开；
15、复位：常用REN表示为复位；
16、动力柜：一般配电系统动力柜常用AP表示，应急动力柜常用APE表示。动力柜主要为水泵、电梯、机床、流水线等动力设施设备提供供电。
17、照明柜：一般配电系统照明箱常用AL表示，应急照明箱常用ALE表示。照明箱（柜）主要为控制照明灯具作用；
18、无功表：一般用字母PR表示；
19、功率因数：常用PW表示，功率因数为视在功率与有功功率的比值，通过补充功率因数减少无功功率，提升设备使用效率；
20、电表：又称为电能表、电度表，常用字母PJ表示；

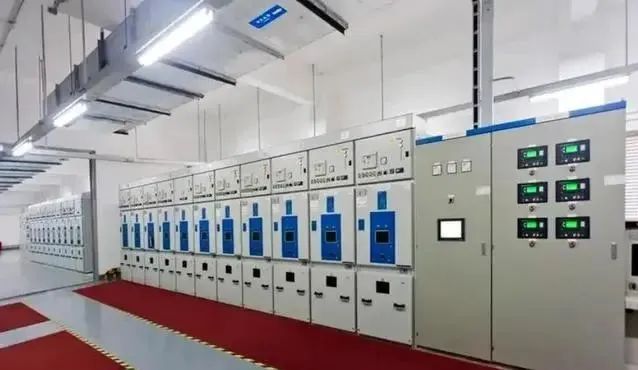

配电柜场景

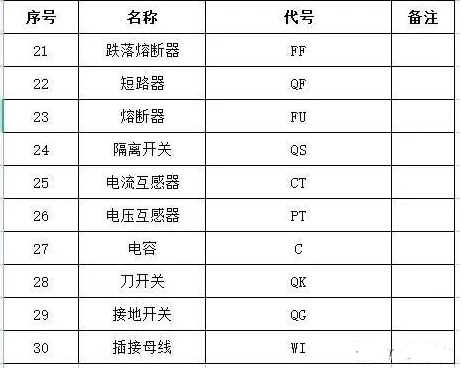

21、跌落式熔断器：常用字母FF表示；一般常见有室外跌落保险；
22、短路器：短路器在图纸、说明常用字母QF表示；
23、熔断器：带有保险管、保险丝普通熔断器用FU表示；
24、隔离开关：指开关有明显断开点，起隔离保护作用，常用QS表示；
25、电流互感器：一般用于计量表、仪表使用，常用字母CT表示；
26、电压互感器：一般用于仪表显示，高电压转换使用，常用字母PT表示；
27、电容器：常用字母C表示；
28、刀开关：其作用与隔离开关有相似之处，但用于小型电路中，常用字母QK表示；
29、接地开关：一般为接地保护作用，常用字母QG表示；
30、插接母线：为母排常用连接输电方式，一般用字母WI表示；

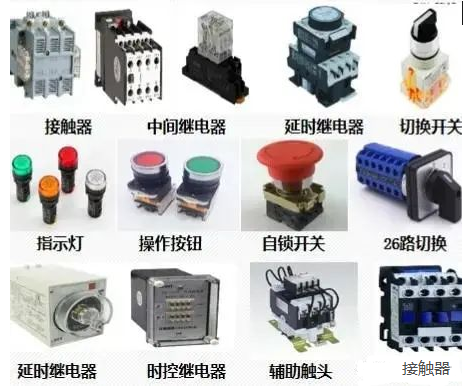

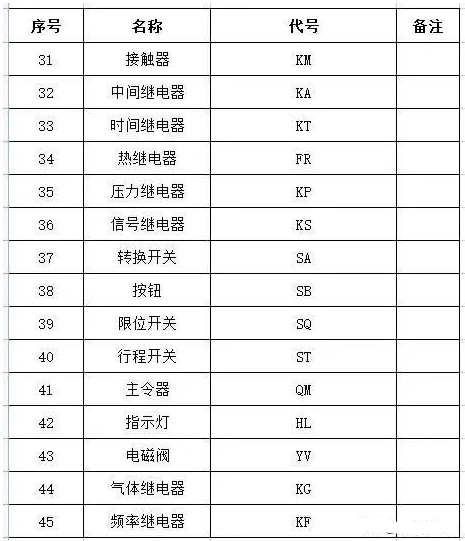

继电控制元件
31、接触器：常用KM表示，出现多个时进行1、2、4编号，如KM1、KM2等；
32、中间继电器：汇集传递常开、常闭信号作用，常用字母KA表示；
33、时间继电器：用于继电控制时间使用需求，常用字母KT表示；
34、热继电器：主要用于线路过热保护，常用字母FR表示；
35、压力继电器：主要用于检测压力，通过压力实现信号控制。常用字母KP表示；
36、信号继电器：主要为信号的收集、传递、转化作用，常用字母KS表示；
37、转化开关：用于线路的状态切换，常用字母SA表示；
38、按钮：为继电按钮的统称，常用字母SB表示；
39、限位开关：指某一位置的限定动作，常用字母SQ表示；
40、行程开关：指某一路径的行程点，常用字母ST表示；
41、主令器：为操作电气元件的统称，常用字母QM表示；
42、指示灯：为指示动作信号、状态的电气元件，常用字母HL表示；
43、电磁阀：在线圈得电的情况下进行磁力动作变化，常用字母YV表示；
44、气体继电器：用于检测气体浓度变化的继电器，常用KG表示；
45、频率继电器：一般指频率波动变化，常用字母KF表示；

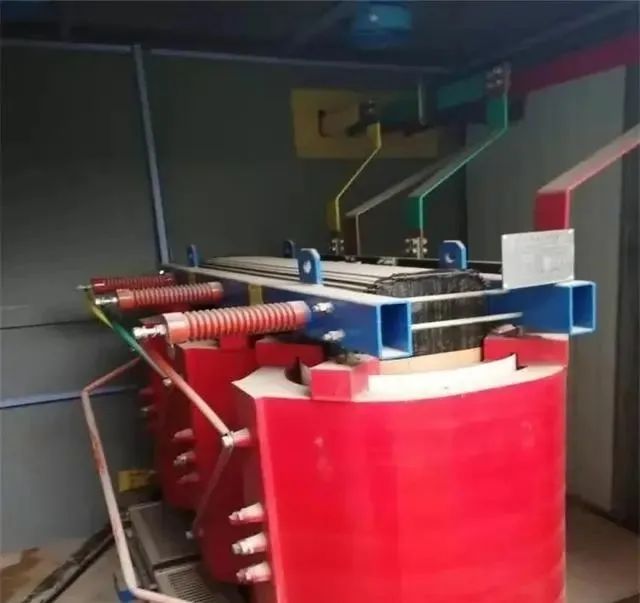

箱变内部

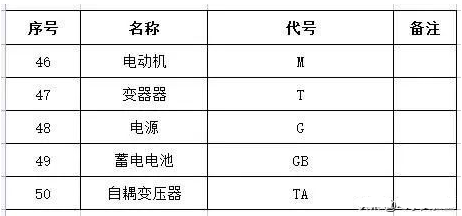

46、电动机：指电能转换为动能的设备设施，常用字母M表示；
47、变压器：为进行电压转化的一种设施设备，常用字母T表示；
48、电源：一般指提供电能量的装置或设备，常用字母G表示；
49、蓄电池：一般为电源供应重要组成部分，常用GB表示；
50、自耦变压器：为采用同一绕组的电压调节设备，常用TA表示；
综述：通过以上50个常用电气设备字母代号的解读，我们全面认识与掌握了不同设备的字母含义。为初学电工起到重要引导和巩固知识作用，同时此内容也是电气专业应知应会基础常识，建议学习、收藏，并为更多志同道合的人分享!
