液压机与气压机功能比较类似，气压机以压缩空气为工作介质，由电磁阀控制气缸上升下、下压工作压强相对较小。气压机由外部提供气压。
液压机以液压油为工作介质，由电磁阀控制油缸上升、下压，工作压强相对较大。液压机由自身油泵提供油压。液压机控制电路图

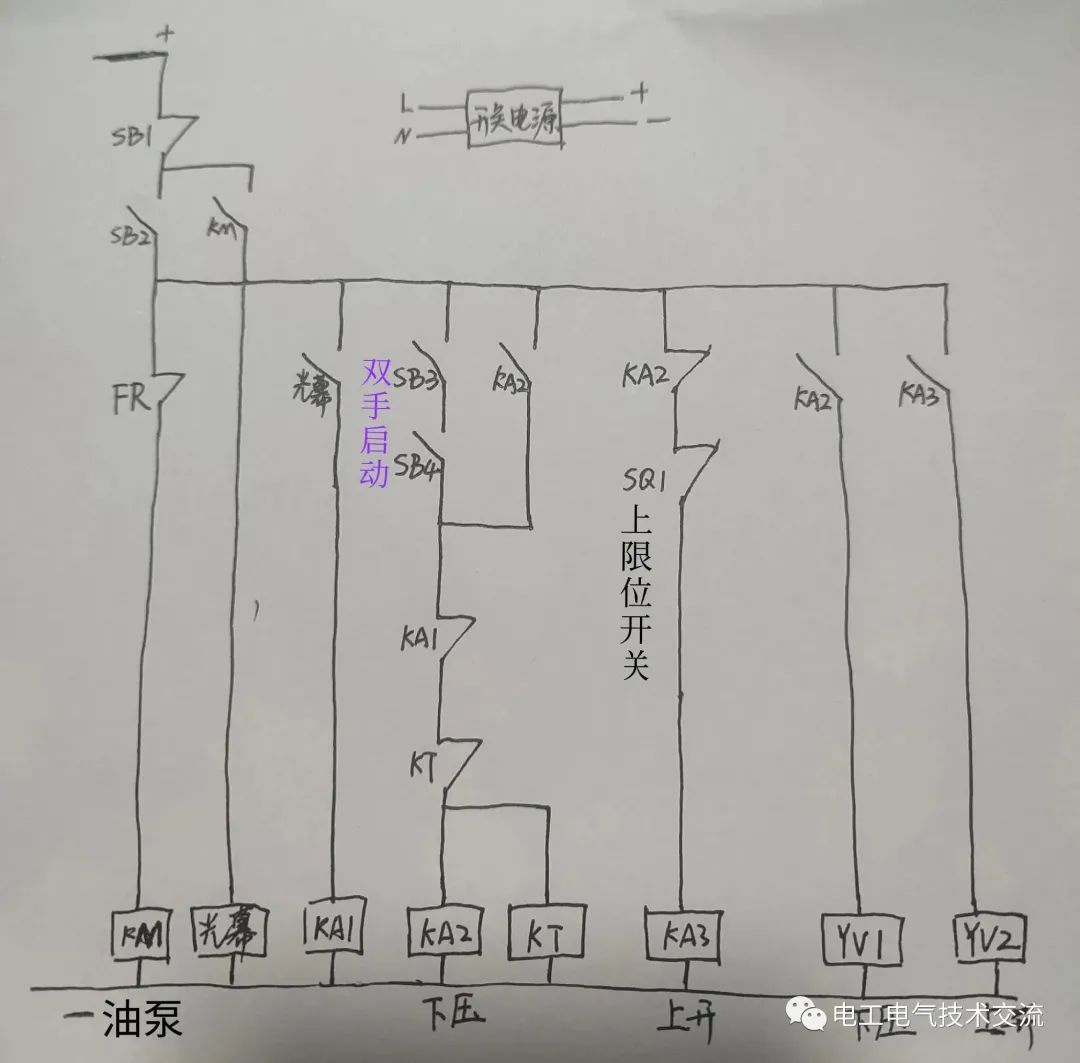

控制电路中安装光幕与双手启动，保证液压机在下压过程中，防止手指伸入。按下启动按钮SB2，KM通电，油泵工作。当液压机不在原位时，KA3会通电，YV2通电，自动上升回原位。

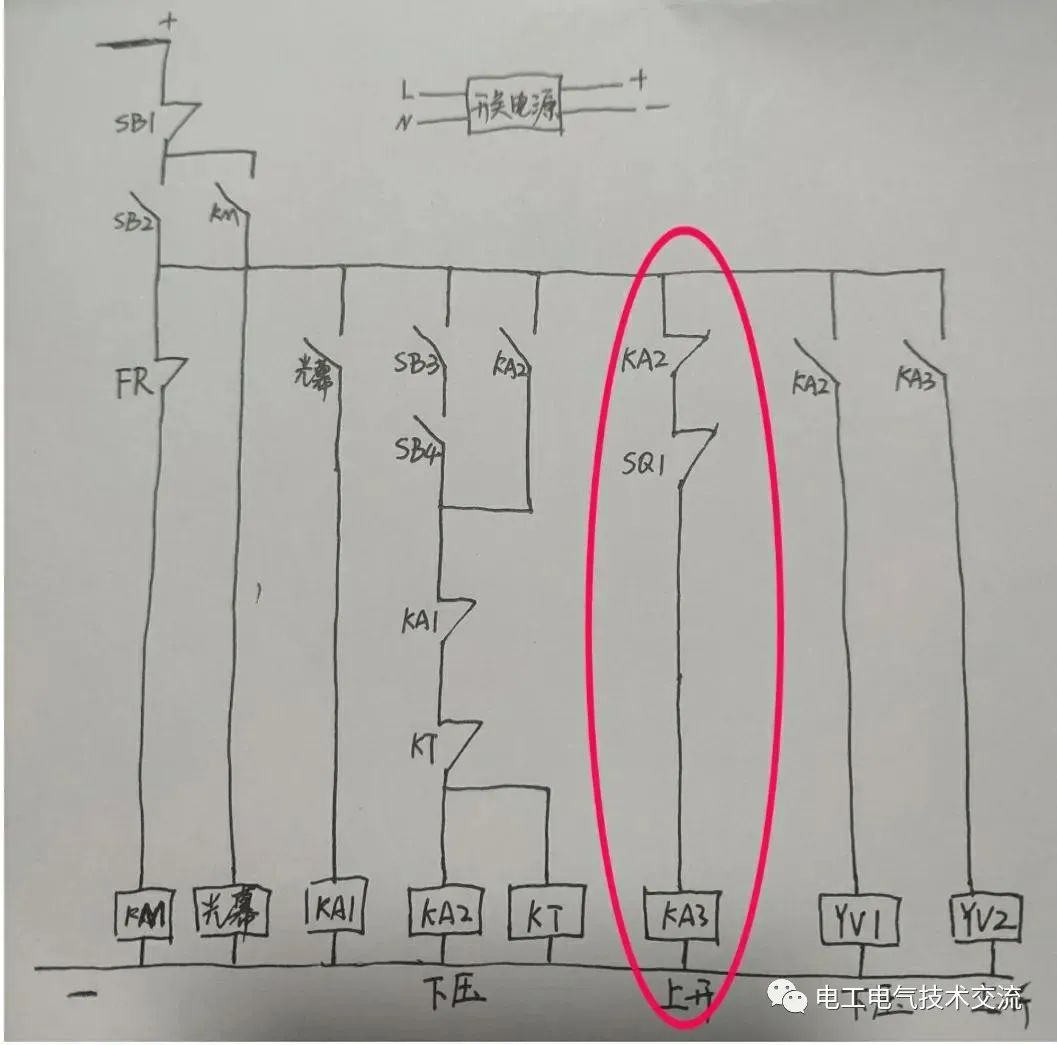

不在原位自动上升，双手按住SB3、SB4，KA2通电，电磁阀YV1通电，液压机下压。KT设置下压的时间，根据工艺需要设置相应的时间，时间到时，KA2断电，KA3通电，电磁阀YV2通电，液压机上升。液压机上升的过程中，触碰上限位开关时，KA3断电，上升停止。液压机在下压的过程中，如不注意手伸入时，油压机立即上升。手伸入时，光幕常开触点闭合KA1通电。KA2断电，KA3通电，液压机上升。下压电路控制的替代品

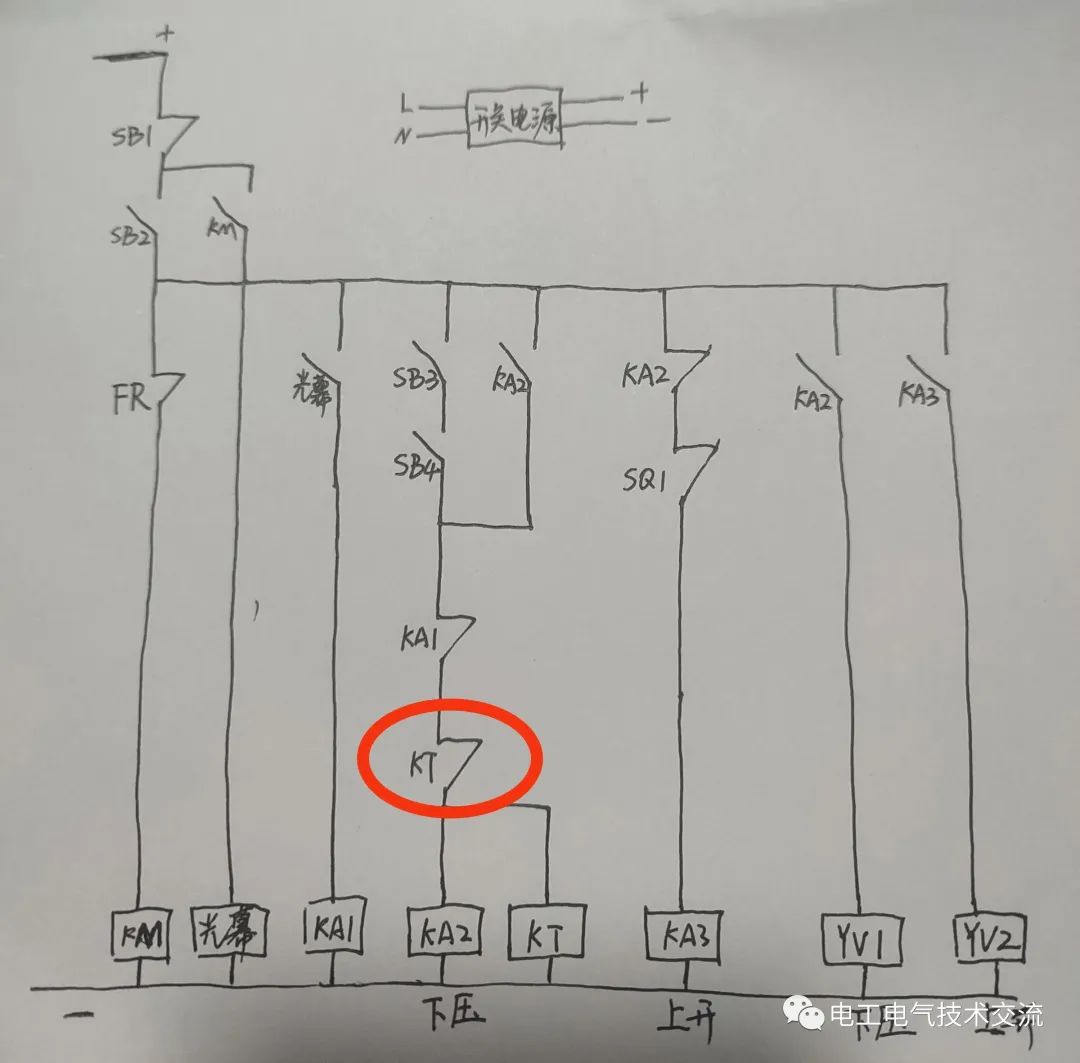

液压机的下压时间由时间继电器控制，当然可以更换成压力开关、下限位开关控制。更换成压力开关时，压力开关设定为工艺需求的压力，当液压机下压时，达到设定压力时，KA2断电，KA3通电液压机上升。下限位开关，下压时，物件压入完成后，同时触碰到下限位开关动作，液压机上升。三种下压时的控制元件，压力开关最好，其次是时间继电器，最后是下限位开关，压力开关与时间继电器都是具有保压功能，保证工件的压入程度。液压机的常见故障

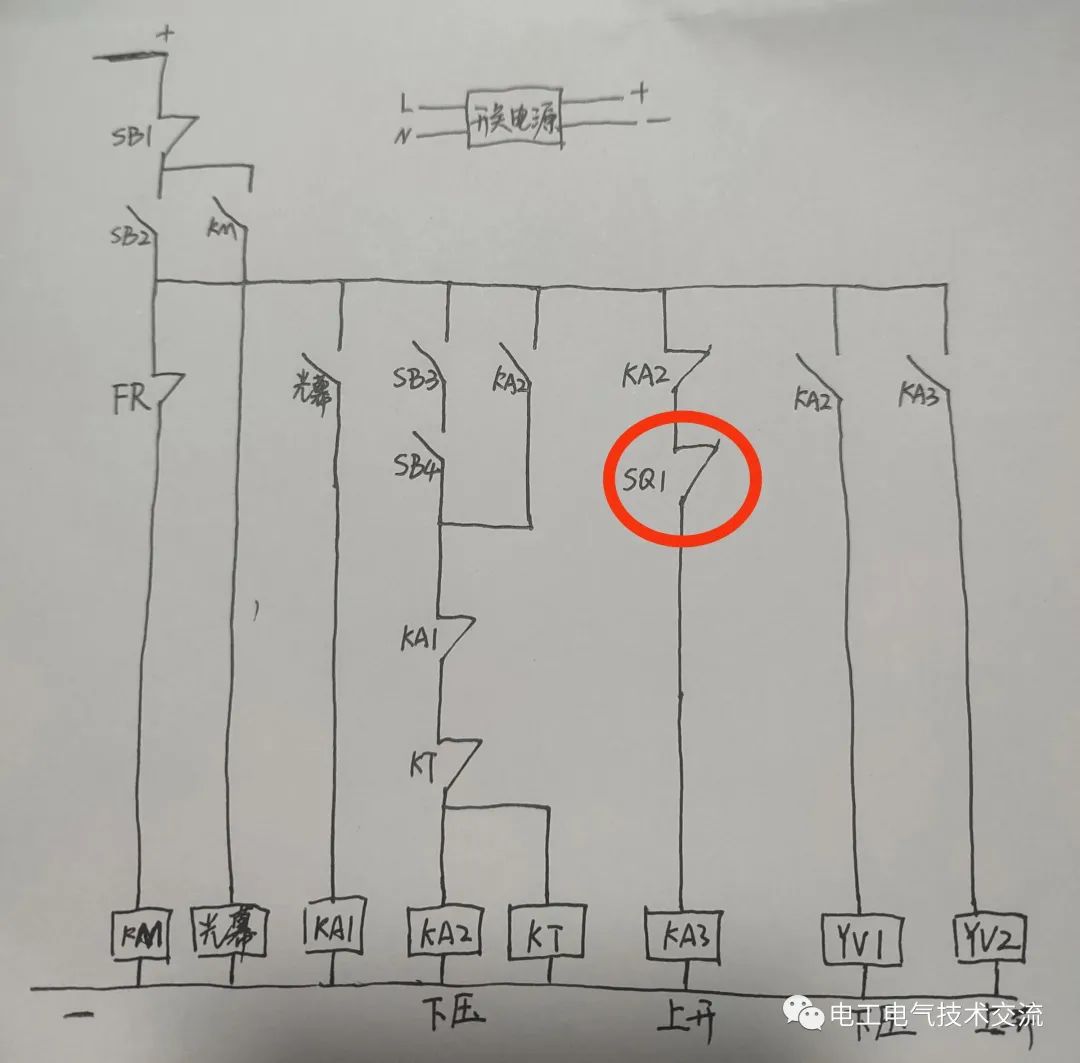

液压机最常见的故障为上限位开关，上限位开关通常选择行程开关、接近开关。液压机在使用中会有震动，时间久了以后，上升的过程中，上限位开关未接受到信号，电磁阀YV2一直工作上升，液压机冲顶，导致电机过载。轻则热过载FR保护跳闸。重则电机线圈烧坏。按下启动按钮SB2，油泵工作后立即按下双手按钮油压机下压，松手后，液压机正常。文章由“电工小知识分享”电友编著，版权归原作者，向电友致敬！
