pra12.漏电保护开关

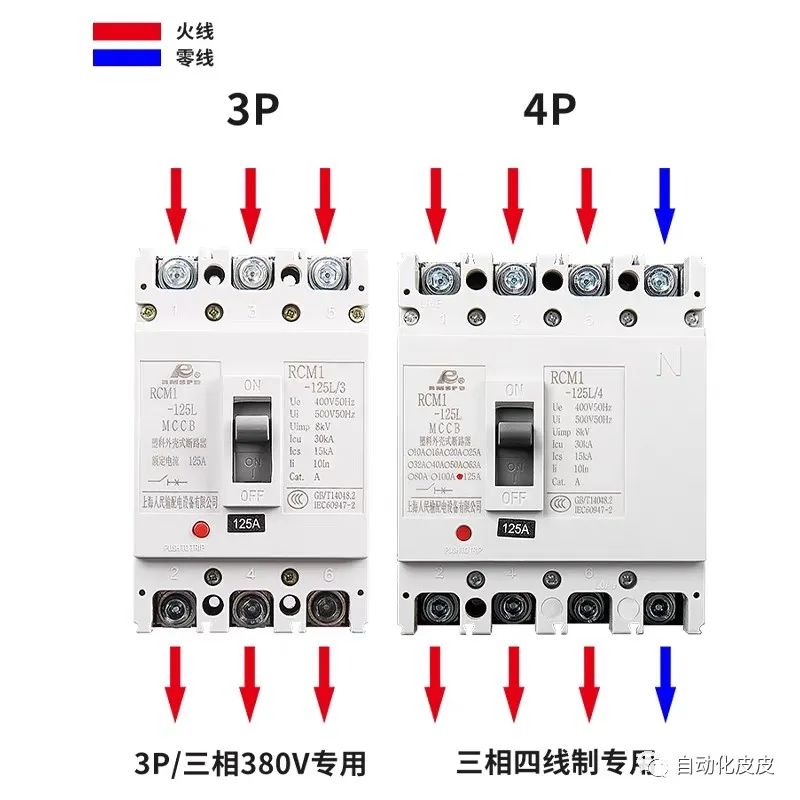

图1.1 DZ型三相漏电保护开关外形图
1.1 漏电保护开关回去的作用
漏电保护开关（简称漏保）也叫漏电保护断路器，是断路器的一种，某些型号外形长得跟断路器（空气开关）很像。漏电保护开关主要是用在设备发生漏电故障时立刻对有致命危险的人身触电进行断电操作，用于保护人身安全。
1.2 漏电保护开关的分类

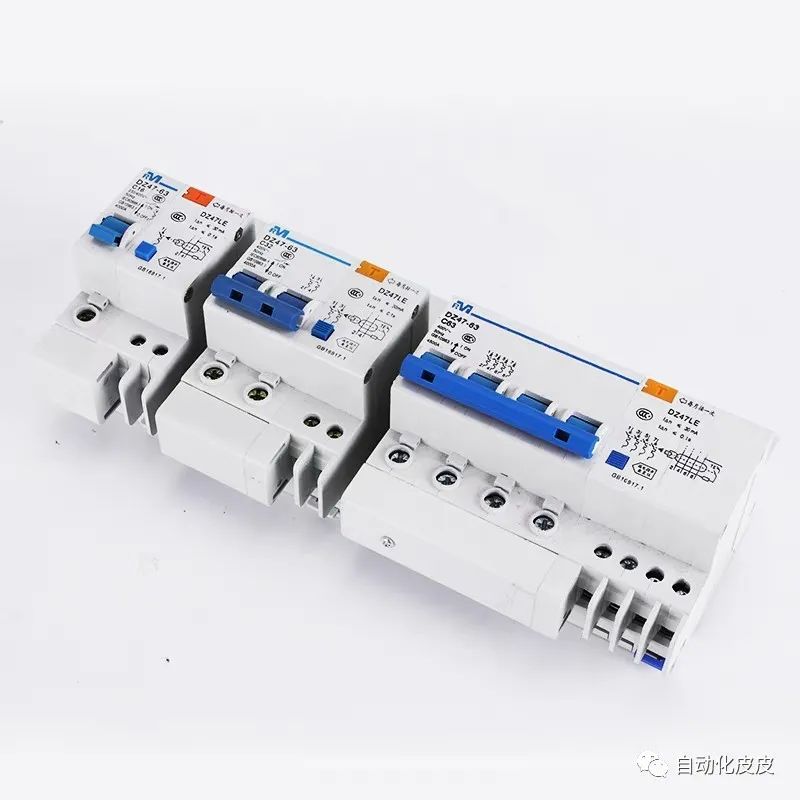

图1.2 1P、2P、3P漏电保护开关外形图
在单相电路中，相线上的电流IA和零线上的电流IN的矢量之和为零。也就是来的电流和回去的电流应该相等，并且方向相反，即IA+IN=0，IA=-IN 。当发生人身触电事故时，由于一部分电流通过人体直接流入大地，使得IA+IN≠0，IA≠-IN。以单相漏电开关为例，它是在一个铁心上把相线和零线绕相同的圈数，铁心上还绕有一个测量线圈，当无人触电时，因IA=-IN，正向电流形成的磁场和负向电流形成的磁场作用相抵，所以测量线圈上无感应电流，漏电开关不动作；当有人触电时，IA≠-IN ，测量线圈上将有感应电流，该感应电流接在一个电磁线圈上，并使磁铁吸下，拉下漏电开关的脱扣器，使漏电开关断开，这就起到了保护人身安全的作用。

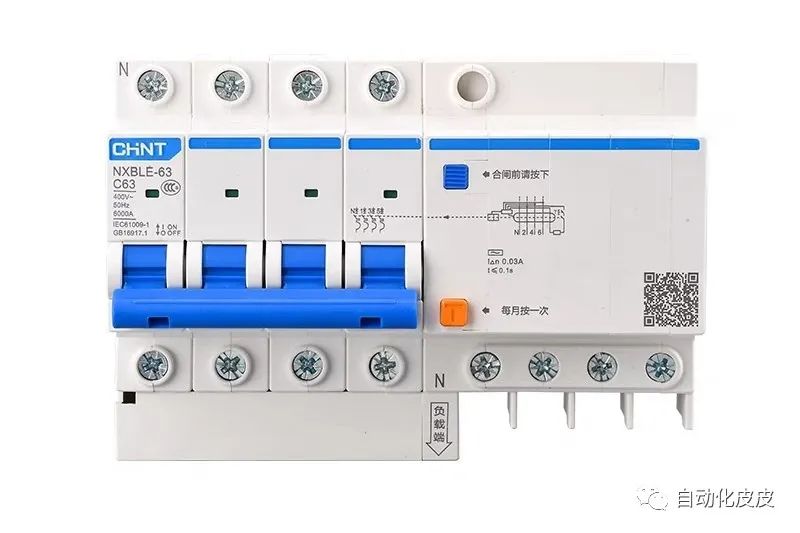

图1.3 家用漏电保护开关外形图
三相电路的原理也基本相同，它也是利用无人触电时三相电流 IA、IB、IC和零线电流IN的矢量和为零的原理，既IA+IB+IC+IN=0，当无人触电时，漏电开关不动作，当IA+IB+IC+IN≠0时，说明有漏电的地方，电流通过其他通路流入地下，漏电开关动作，开关断开。漏电检测单元和断路器共同组成一个漏电开关。常见型号有 DZ 、CDB 等。1.3 漏电保护断路器（漏保开关）和普通断路器（空气开关）和区别

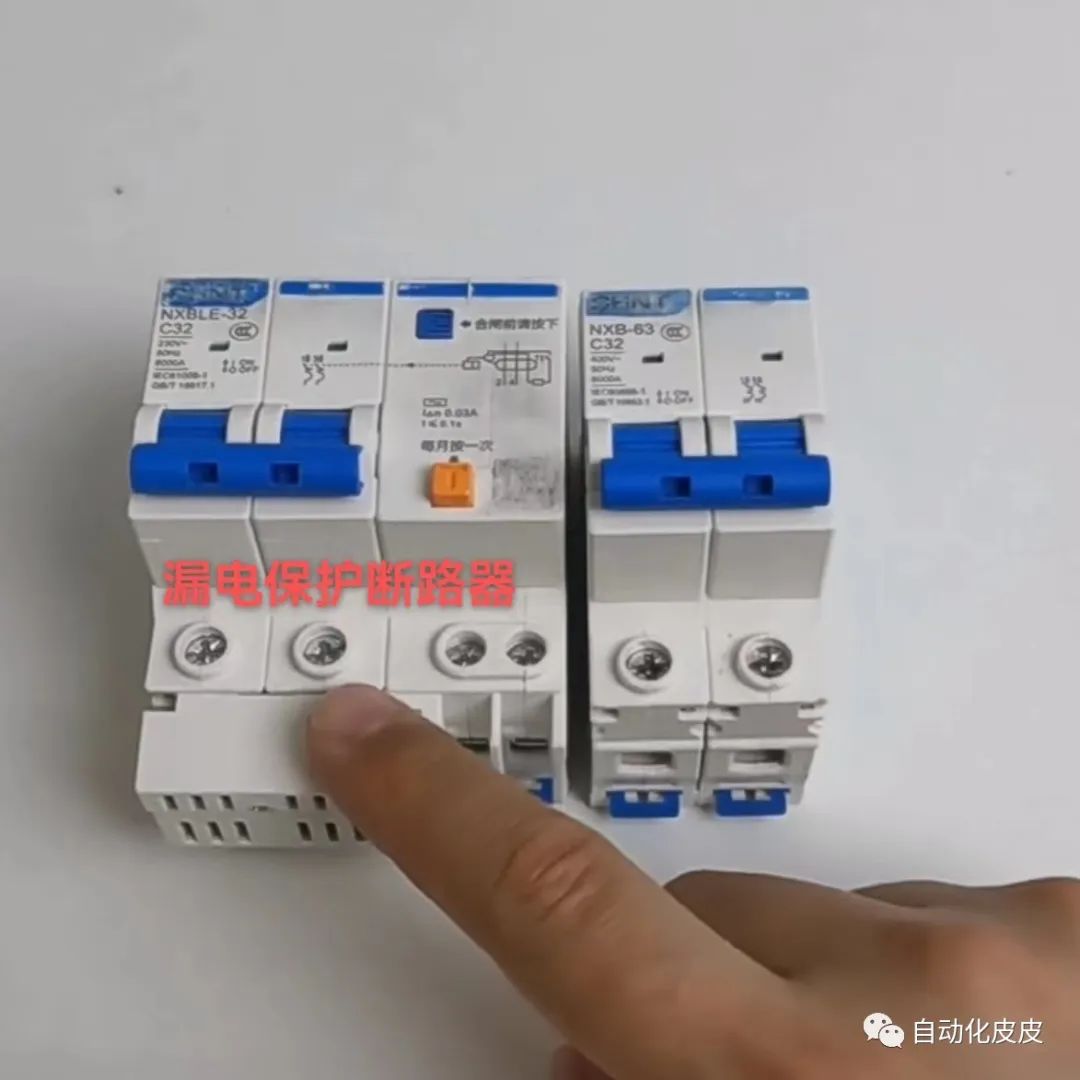

图1.4 漏电保护断路器（漏保开关）（左）

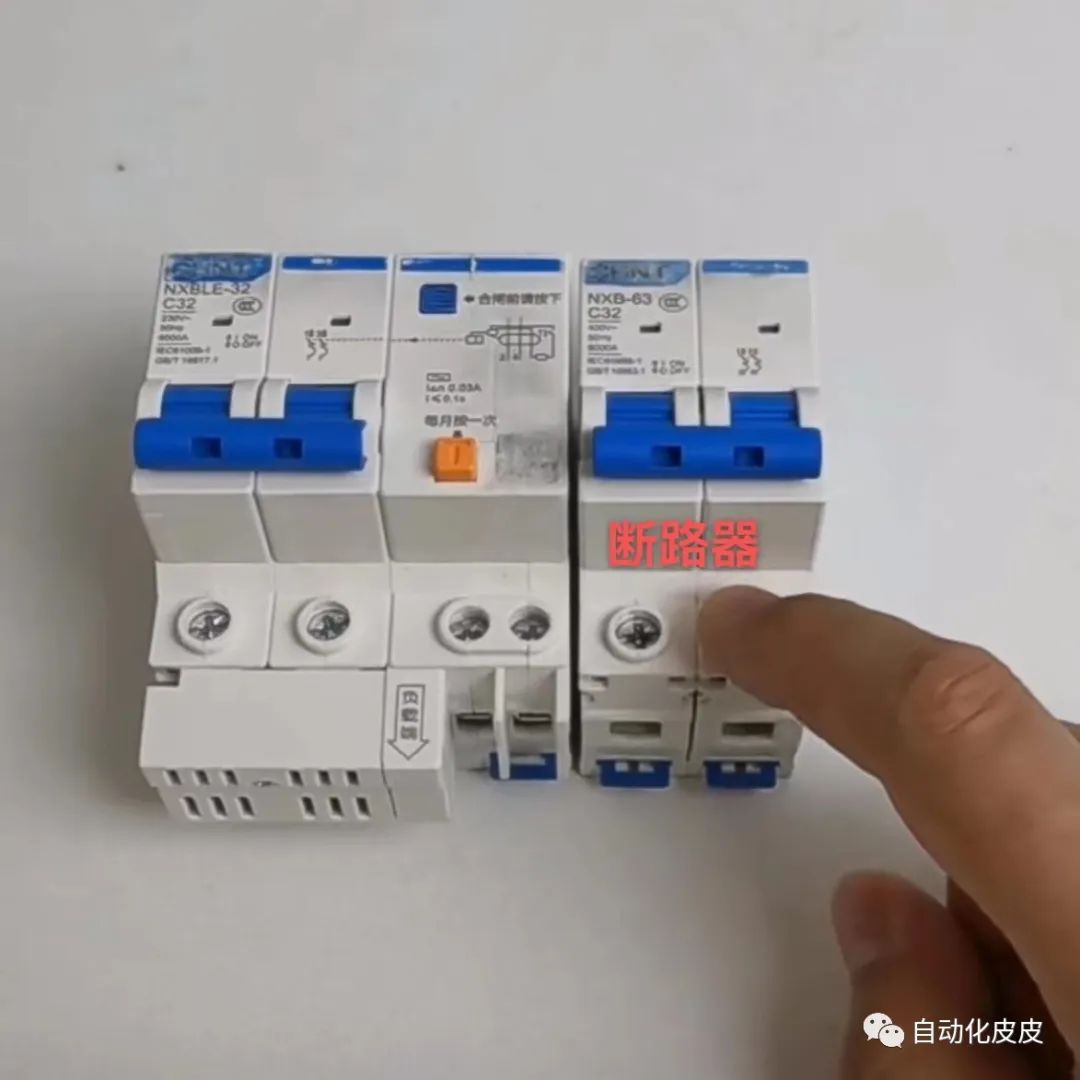

图1.5 断路器（空气开关）（右）
如上图所示，漏电保护开关和空气开关长得很像。但是漏电保护开关多了右侧一个漏电监测单元（有一个黄色按钮的那个单元）。
1.3.1 空气开关的作用：
1、当闸刀使用，推上去有电，推下来没电。
2、当后端线路的零火线发生短路时，空开会瞬间跳闸，断开电路，保护用电器的安全。
3、当后端线路的电气负荷超过空开负荷的时，空开会瞬间跳闸，断开电路，保护用电器的安全。
1.3.2 漏保开关的作用：
1、当闸刀使用，推上去有电，推下来没电。
2、当检测到人体触电，以及检测到火线接地或零线接地时，漏保开关会瞬间跳闸，断开电路，起到保护用人身安全的作用。

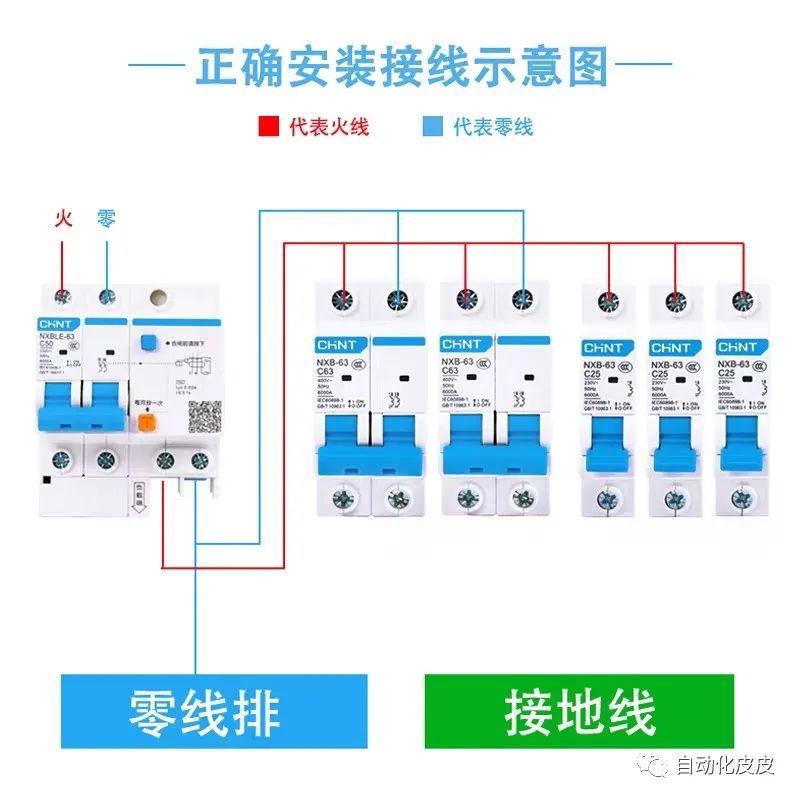

图1.6 漏保开关与空气开关的接线
总而言之，漏保开关和空气开关都属于断路器的一种，正常使用时推上，当满足某一条件时候，会自动跳闸。他们的区别是，跳闸的条件不一样，保护的对象也不一样。空气开关是短路或者过载时跳闸，保护线路和用电器；漏保开关是漏电时跳闸，保护人。
漏电保护断路器的作用：监测到漏电时，断开电路，保护人身安全。（文章中所有图片来源于网络，侵权请联系作者删除）
