作为搬运设备好伙伴
工业码垛机器人是如何进行工作
而过程中
叉车又是怎么相互配合的
今天就来揭开这神秘的面纱
01简介
02工作原理
03抓取方式
04不同结构划分
码垛机器人分类
1、根据结构划分
根据机械结构的不同， 码垛机器人包括如下三种形式：笛卡耳式、旋转关节式和龙门起重架式。
①笛卡耳坐标式码垛机器人：主要由四部分组成：立柱、X向臂、Y向臂和抓手， 以四个自由度完成对物料的码垛。这种形式的码垛机构造简单，机体刚性较强，可搬重量较大，适用于较重物料的码垛。

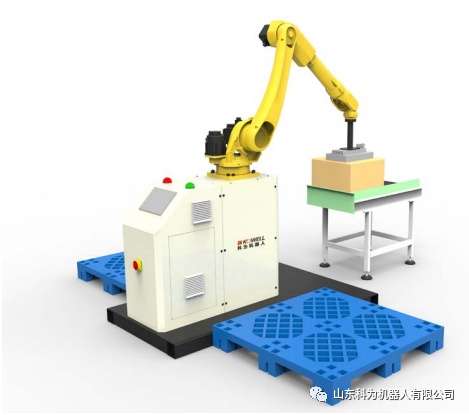

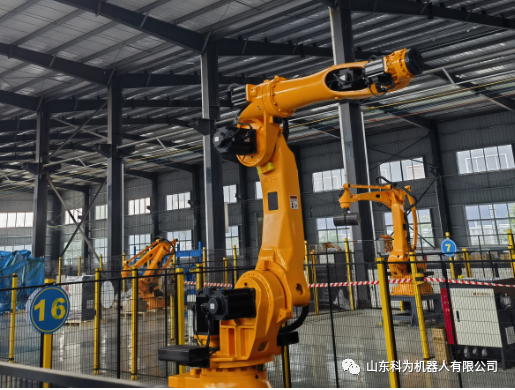

②旋转关节式机器人：码垛机绕机身旋转，包括四个旋转关节：腰关节、肩关节、肘关节和腕关节。这种形式的码垛机是通过示教的方式实现。即操作员手持示教设备，控制机器人按规定的动作而运动，然后运动过程便存储在存储器中，以后自动运行时会根据存储记录再现运动过程。这种机器人机身小而动作范围大，可同时进行一个或几个托盘的同时码垛能够灵活机动地对应进行多种产品生产线的工作。
③龙门起重架式：将机器人手臂装在龙门起重架上称为龙门架式码垛机器人，这种码垛机器人具有较大的工作范围，能够抓取较重的物料。
05不同堆放方式
2、根据堆放要求划分
①单层码垛机器人
单层结构的码垛机器人是比较基本的，主要是靠输送带把物料输送过来，等到达转向机构的时候，可以根据规定的方向调整好，准备完毕后，可以进到层输机构上了。只要在这个地方把产品按设定的排列顺序进行紧密的排列可以了，再通过输送辊把排列好的产品移送到下一个工位，这样码垛机器人的堆码作业算完成了。
②多层码垛机器人
有单层相应的肯定有多层，肯定要比单层码垛机器人复杂。我们可以看到多层码垛机器人的托送板是在输送带下面的，还是可以进行左右一定的。机器在进行堆码的时候，物料会在整齐的排列在托送板上，然后将托送板设置在载左极限位置。当输送带输送的物料被挡板挡住时，正好排列成一行。然后托送板右移，再像上面的步骤一样物料又会排成一行。以此类推，物料每增加一层，码垛机器人的升降台的高度会下降一层，直到将物料堆到一定高度后停止。
③排列码垛机器人
这种码垛机器人是将物料排成排后进行输送的，推板会将输送来的物料放到集料台上。然后向左移动，从下往上推，将三层物料堆码在一起。在这个过程中，会有斜面装置保证过程的顺利完成，而且集料台的特殊性也会有助于码垛机器人完成堆码。这几种只是比较常见的码垛机器人。
06主要优势
码垛机器人主要优点
码垛机器人的码垛能力比传统码垛机、人工码垛都要高很多。
而且结构简单，故障率低，易于保养及维修。
另外构成零配件少，维持费用低。
电源消耗低，电源消耗量大约机械式码垛机的五分之一。
码垛机械手臂可以设置在狭窄的空间，场地使用效率高，应用灵活。
全部操作可在控制柜屏幕上手触式完成，操作非常简单。
码垛机器人手臂的应用非常灵活，一台机器人手臂可以同时处理最多6条生产线的不同产品。产品更新时，只需输入新数据，重新计算后即可进行运行，无需硬件、设备上的改造设置。
垛型及码垛层数可任意设置，垛型整齐，方便储存及运输。
