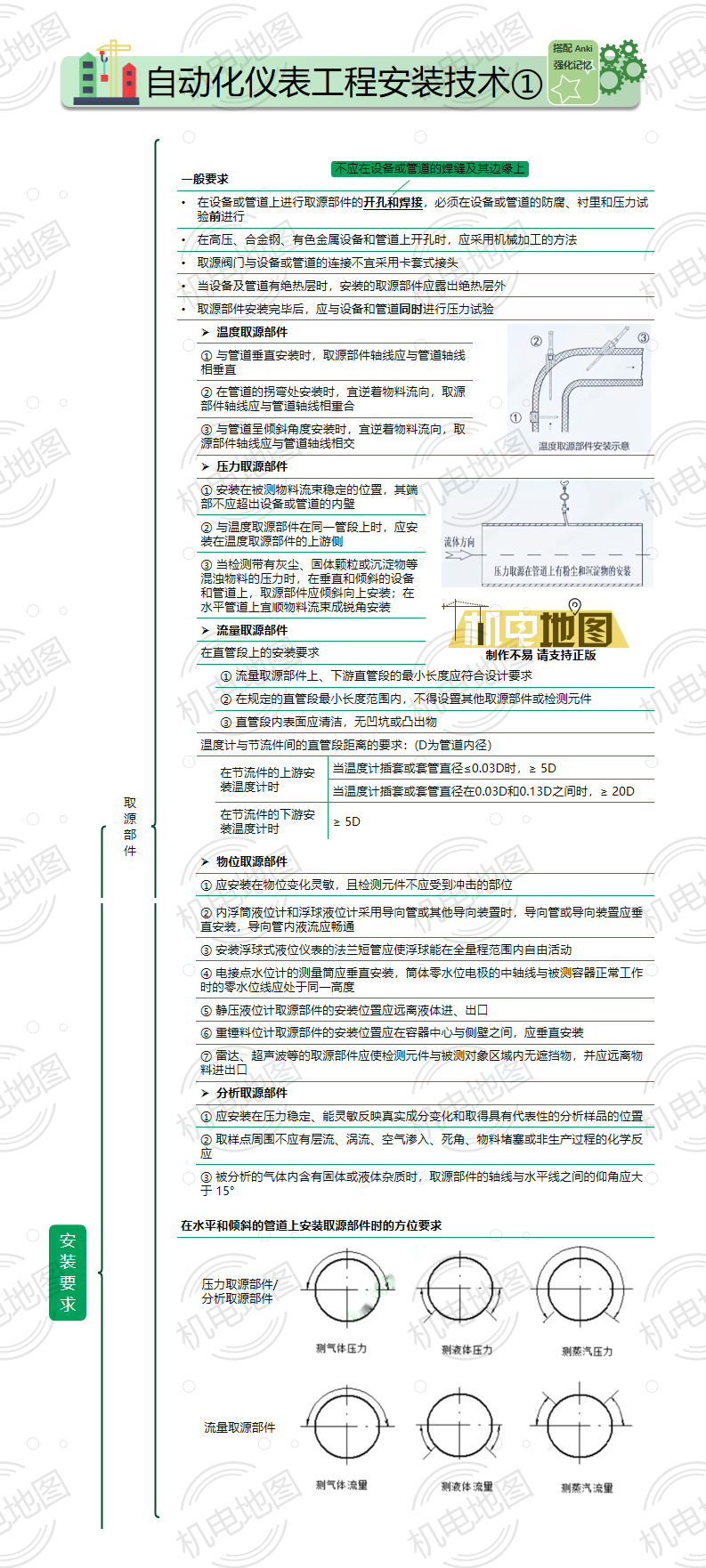

【轻松记忆】一级建造师机电实务知识点-自动化仪表①

取源部件安装的一般要求

•  在设备或管道上进行取源部件的开孔和焊接，必须在设备或管道的防腐、衬里和压力试验前进行

•  在高压、合金钢、有色金属设备和管道上开孔时，应采用机械加工的方法

•  安装取源部件时，不应在设备或管道的焊缝及其边缘上开孔及焊接

•  取源阀门与设备或管道的连接不宜采用卡套式接头

•  当设备及管道有绝热层时，安装的取源部件应露出绝热层外

•  取源部件安装完毕后，应与设备和管道同时进行压力试验

取源部件安装的一般要求

•  在设备或管道上进行取源部件的开孔和焊接，必须在设备或管道的防腐、衬里和压力试验前进行

•  在高压、合金钢、有色金属设备和管道上开孔时，应采用机械加工的方法

•  安装取源部件时，不应在设备或管道的焊缝及其边缘上开孔及焊接

•  取源阀门与设备或管道的连接不宜采用卡套式接头

•  当设备及管道有绝热层时，安装的取源部件应露出绝热层外

•  取源部件安装完毕后，应与设备和管道同时进行压力试验

温度取源部件的安装要求：

•  与管道垂直安装时，取源部件轴线应与管道轴线相垂直

•  与管道呈倾斜角度安装时，宜逆着物料流向，取源部件轴线应与管道轴线相交

•  在管道的拐弯处安装时，宜逆着物料流向，取源部件轴线应与管道轴线相重合

温度取源部件的安装要求：

•  与管道垂直安装时，取源部件轴线应与管道轴线相垂直

•  与管道呈倾斜角度安装时，宜逆着物料流向，取源部件轴线应与管道轴线相交

•  在管道的拐弯处安装时，宜逆着物料流向，取源部件轴线应与管道轴线相重合

压力取源部件的安装要求：

•  安装位置应选在被测物料流束稳定的位置，其端部不应超出设备或管道的内壁

•  与温度取源部件在同一管段上时，应安装在温度取源部件的上游侧

•  当检测带有灰尘、固体颗粒或沉淀物等混浊物料的压力时，在垂直和倾斜的设备和管道上，取源部件应倾斜向上安装，在水平管道上宜顺物料流束成锐角安装

压力取源部件的安装要求：

•  安装位置应选在被测物料流束稳定的位置，其端部不应超出设备或管道的内壁

•  与温度取源部件在同一管段上时，应安装在温度取源部件的上游侧

•  当检测带有灰尘、固体颗粒或沉淀物等混浊物料的压力时，在垂直和倾斜的设备和管道上，取源部件应倾斜向上安装，在水平管道上宜顺物料流束成锐角安装

温度计与节流件间的直管段距离的要求(D为管道内径)：

1. 在节流件的上游安装温度计时

•  当温度计插套或套管直径小于或等于0.03D 时，不应小于5D

•  当温度计插套或套管直径在0.03D 和 0.13D 之间时，不应小于20D

2. 在节流件的下游安装温度计时

•  温度计与节流件间的直管段距离不应小于5D

温度计与节流件间的直管段距离的要求(D为管道内径)：

1. 在节流件的上游安装温度计时

•  当温度计插套或套管直径小于或等于0.03D 时，不应小于5D

•  当温度计插套或套管直径在0.03D 和 0.13D 之间时，不应小于20D

2. 在节流件的下游安装温度计时

•  温度计与节流件间的直管段距离不应小于5D

物位取源部件的安装要求：

•  安装位置应选在物位变化灵敏且检测元件不应受到冲击的部位

•  内浮筒液位计和浮球液位计采用导向管或其他导向装置时，导向管或导向装置应垂直安装，导向管内液流应畅通

•  安装浮球式液位仪表的法兰短管应使浮球能在全量程范围内自由活动

•  电接点水位计的测量筒应垂直安装，筒体零水位电极的中轴线与被测容器正常工作时的零水位线应处于同一高度

•  静压液位计取源部件的安装位置应远离液体进、出口

•  重锤料位计取源部件的安装位置应在容器中心与侧壁之间，应垂直安装

•  雷达、超声波等的取源部件应使检测元件与被测对象区域内无遮挡物，并应远离物料进出口

物位取源部件的安装要求：

•  安装位置应选在物位变化灵敏且检测元件不应受到冲击的部位

•  内浮筒液位计和浮球液位计采用导向管或其他导向装置时，导向管或导向装置应垂直安装，导向管内液流应畅通

•  安装浮球式液位仪表的法兰短管应使浮球能在全量程范围内自由活动

•  电接点水位计的测量筒应垂直安装，筒体零水位电极的中轴线与被测容器正常工作时的零水位线应处于同一高度

•  静压液位计取源部件的安装位置应远离液体进、出口

•  重锤料位计取源部件的安装位置应在容器中心与侧壁之间，应垂直安装

•  雷达、超声波等的取源部件应使检测元件与被测对象区域内无遮挡物，并应远离物料进出口

分析取源部件的安装要求：

•  应安装在压力稳定、能灵敏反映真实成分变化和取得具有代表性的分析样品的位置；取样点周围不应有层流、涡流、空气渗入、死角、物料堵塞或非生产过程的化学反应

•  被分析的气体内含有固体或液体杂质时，取源部件的轴线与水平线之间的仰角应大于15°

分析取源部件的安装要求：

•  应安装在压力稳定、能灵敏反映真实成分变化和取得具有代表性的分析样品的位置；取样点周围不应有层流、涡流、空气渗入、死角、物料堵塞或非生产过程的化学反应

•  被分析的气体内含有固体或液体杂质时，取源部件的轴线与水平线之间的仰角应大于15°

流量取源部件在直管段上的安装要求

1. 上、下游直管段的最小长度应符合设计要求

2. 在规定的直管段最小长度范围内，不得设置其他取源部件或检测元件

3. 直管段内表面应清洁，无凹坑或凸出物
