《建筑电气与智能化通用规范》GB55024-2022
8.7 布线系统
【条文】
8.7.7交流单芯电缆或分相后的每相电缆敷设应符合下列规定：
1不应单独穿钢导管、钢筋混凝土楼板或墙体;
2不应单独进出导磁材料制成的配电箱(柜)、电缆桥架等;
3不应单独用铁磁夹具与金属支架固定。
【说明】
交流单芯电缆或分相后的每相电缆包括预分支电缆的分支以及单芯矿物绝缘电缆等，在敷设时应有科学的排布方式以减少涡流造成的能量损失和电缆绝缘损坏，或采取分隔磁路的措施或采用非导磁材料的支撑支架或卡具等。

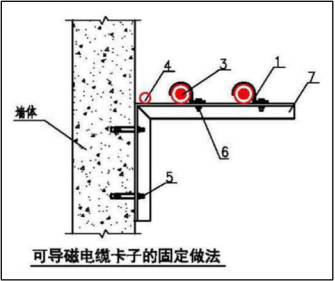

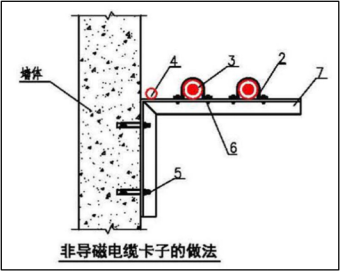

说明：1-导磁卡子，2-非导磁卡子，3-单芯电缆，4-接地导体，5-金属膨胀螺栓，6-螺栓。

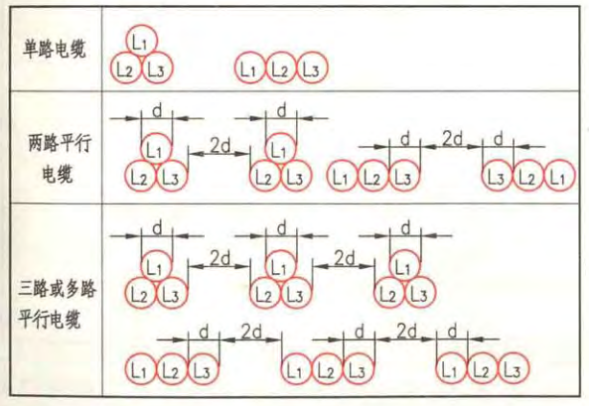

三相三线敷设形式

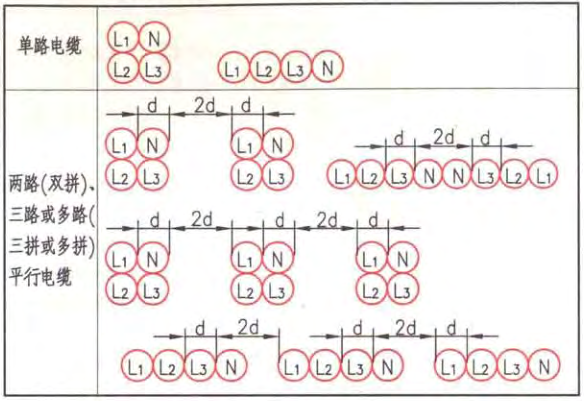

三相四线敷设形式
【提示】
本条根据GB50303- 2015《建筑电气工程施工质量验收规范》强制性条文第13. 1.5条、JGJ232 -2011《矿物绝缘电缆敷设技术规程》强制性条文第4. 1. 7条编制。
交流单芯电缆或分相后每相电缆穿钢筋混凝土楼板或钢筋混凝土墙体，与交流单芯电缆或分相后每相电缆穿钢导管是同一道理。
