1H412033 焊接应力与焊接变形

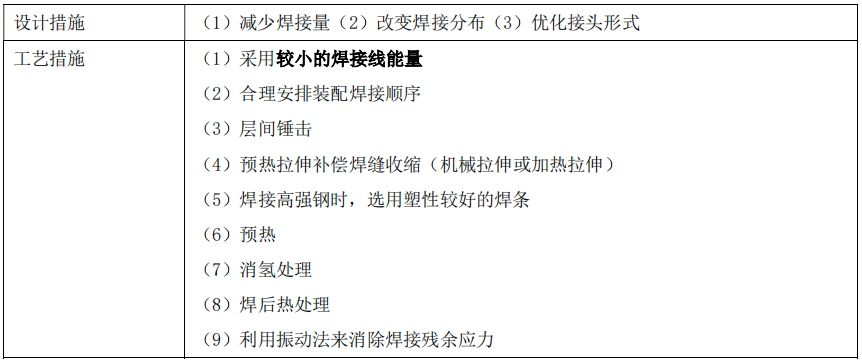

一、降低焊接应力的措施
二、焊接变形的分类：
面内变形：焊缝纵向、横向收缩变形和焊缝回转变形
面外变形：角变形、弯曲变形、扭曲变形、失稳波浪变形。

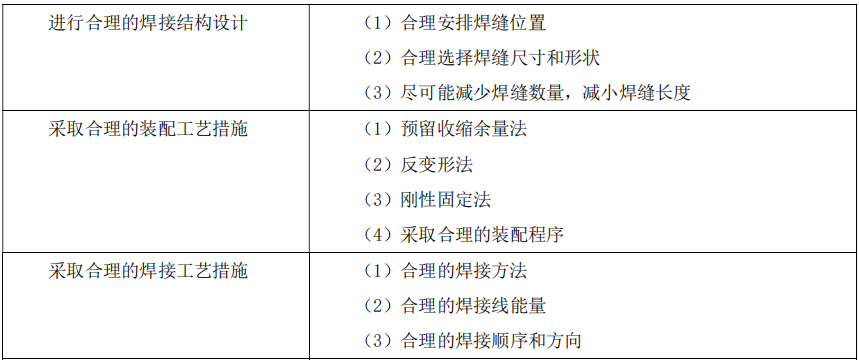

三、预防焊接变形的措施
1H412034 焊接检验方法
一、焊接检验方法分类
二、焊接过程质量检验
（一）焊接前检验
母材、零部件主要结构尺寸、组对质量、坡口清理检查、焊接前的确认

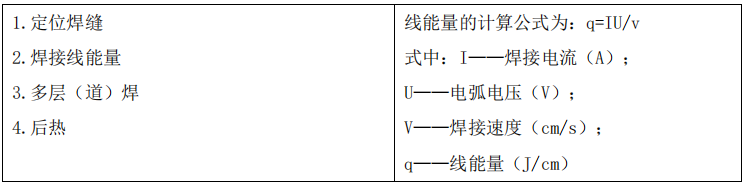

（二）焊接过程检验

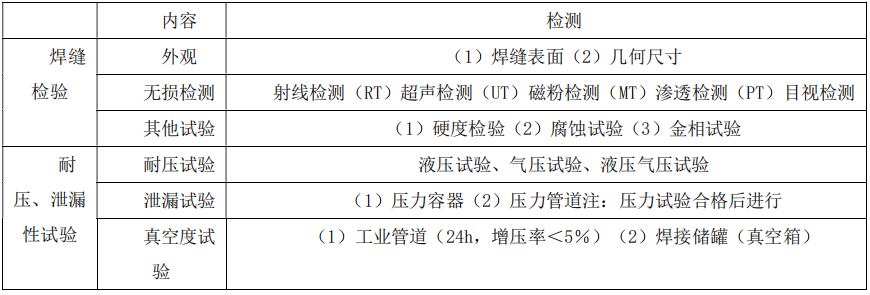

（三）焊缝检验
1H413000 工业机电工程安装技术
1H413010 机械设备安装技术
1H413011 设备基础的种类及应用

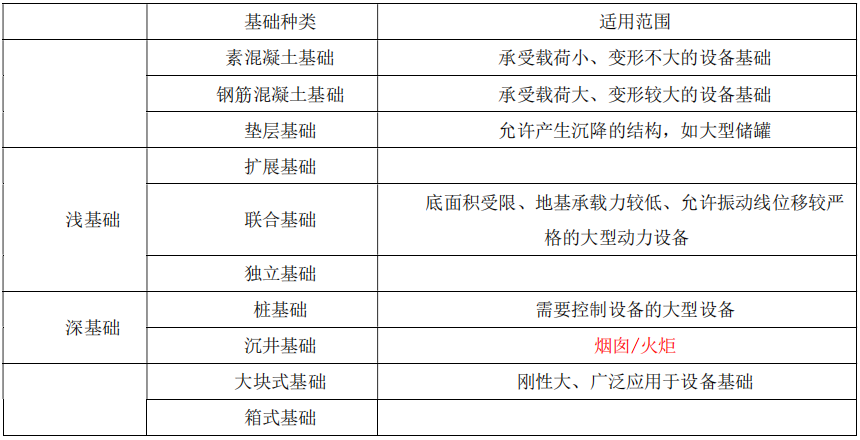

一、机械设备的种类

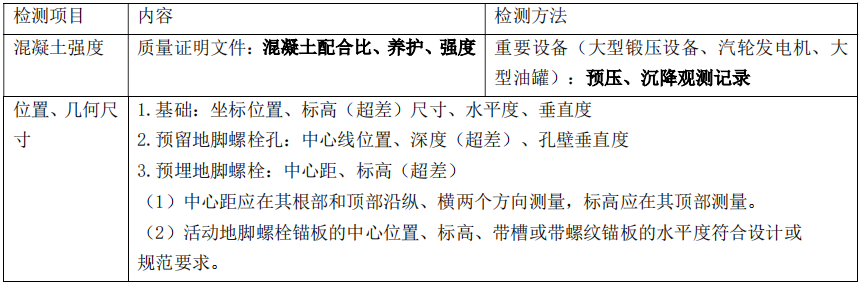

二、设备基础施工质量验收要求
1.设备基础常见质量通病：
(1)基础上平面标高超差
(2)预埋地脚螺栓的位置、标高超差。
(3)预留地脚螺栓孔深度超差。过浅会使地脚螺栓无法正确埋设。
1H413012 机械设备安装程序
一、机械设备安装的一般程序
施工准备→设备开箱检查→基础测量放线→基础检查验收→垫铁设置→设备吊装就位→设备安装调
整→设备固定与灌浆→设备零部件清洗与装配→润滑与设备加油→设备试运转→工程验收。

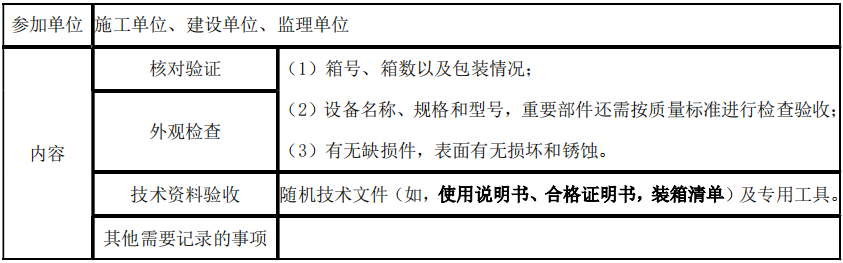

二、设备开箱检查：
三、基础测量放线：
1.设备安装的定位依据
①基准线（平面）②基准点（高程）
2.基准线和基准点的设置要求
（1）划定依据：①工艺布置图②测量控制网③相关建筑物轴线、边缘线、标高线
（2）需设置沉降观测点的设备：主要、重型、特殊设备，如汽轮发电机组、透平压缩机组
四、设备灌浆

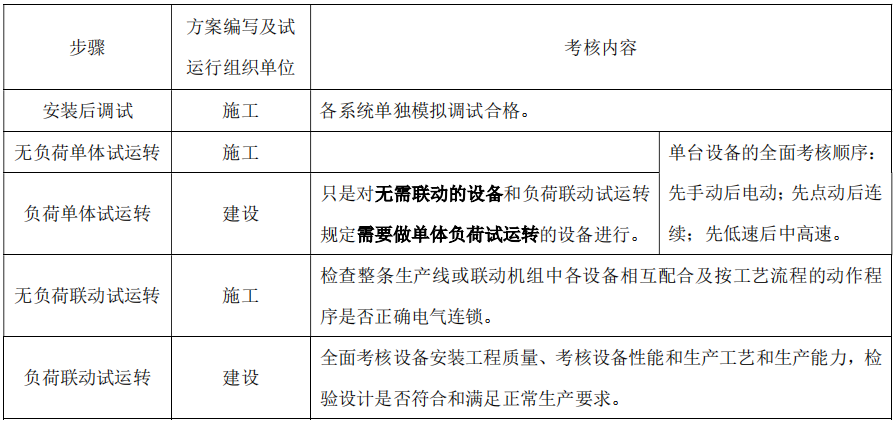

五：设备试运行
1H413013 机械设备安装的方法
一、机械设备典型零部件的安装
1.螺纹连接件装配
有预紧力要求的螺纹连接常用紧国方法：定力矩法、测量伸长法、液压拉伸法、加热伸长法。
2.过盈配合件装配
过盈配合件的装配方法，一般采用压入装配、低温冷装配和加热装配法，而在安装现场，主要采用加
热装配法。

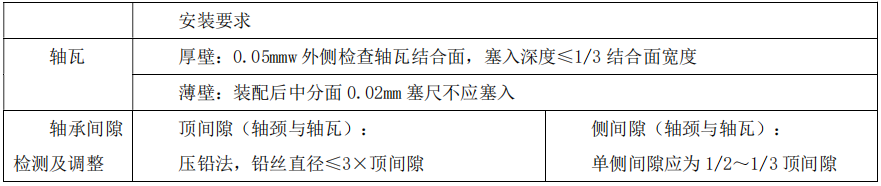

3.滑动轴承装配
4.滚动轴承装配：
（1）滚动轴承装配方法有压装法和温差法两种。
采用压装法装配时，压入力应通过专用工具或在固定圈上垫以软金属棒、金属套传递，不得通过轴承
的滚动体和保持架传递压入力；
采用温差法装配时，应均匀地改变轴承的温度，轴承的加热温度不应高于 120℃，冷却温度不应低于
-80℃。

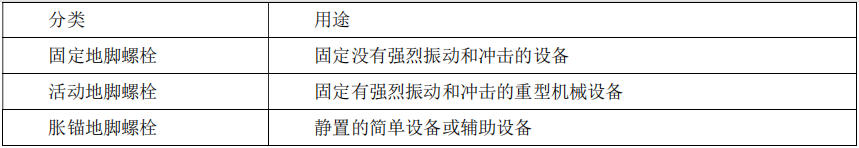

二、机械设备固定方法
1H413014 机械设备安装的精度控制要求

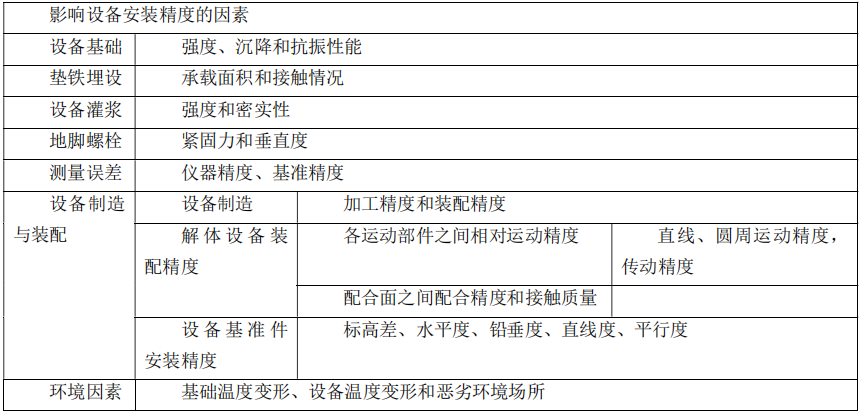

一、影响设备安装精度的因素

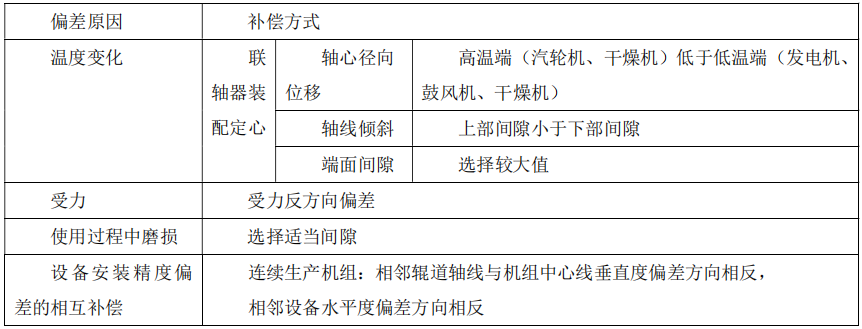

二、设备安装偏差的控制
电气工程安装技术
1H413021 配电装置安装与调试技术
一、配电装置柜体的安装要求
1.基础型钢的安装垂直度、水平度允许偏差，位置偏差及不平行度，基础型钢顶部平面，应符合规定。
基础型钢的接地应不少于两处。
2.柜体的接地应牢固、可靠，以确保安全。装有电器的柜门应以裸铜软线与金属柜体可靠连接。
3.将柜体按编号顺序分别安装在基础型钢上，再找平找正。柜体安装垂直度允许偏不应大于 1.5^。，
相互间接缝不应大于 1.5‰，成列盘面偏差不应大于 5‰。
4.柜体安装完毕后，每台柜体均应单独与基础型钢做接地保护连接，以保证柜体的接地牢固良好。
5.安装完毕后，还应全面复测一次，并做好柜体的安装记录。
二、成套配电装置试验及调整要求

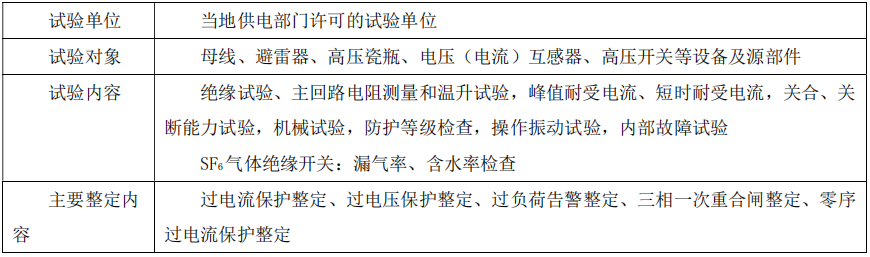

（一）成套配电装置试验及调整要求
（二）送电验收
1.供电部门检查合格后将电源送进室内，经过验电、校相无误。
2.合高压进线开关，检查高压电压是否正常；合变压器柜开关，检查变压器是否有电，合低压柜进线
开关，查看低压电压是否正常。分别合其他柜的开关。
3.空载运行 24h，无异常现象，办理验收于续，交建设单位使用。同时提交施工图纸、施工记录、产
品合格证说明书、试验报告单等技术资料。
1H413022 电机安装与调试技术
一、变压器安装技术
（一）变压器二次搬运
1.变压器二次搬运可采用滚杠滚动及卷扬机拖运的运输方式。
2.变压器吊装时，钢丝绳必须挂在油箱的吊钩上，吊环仅作吊芯检查用，严禁用此吊环吊装整台变压
器。
3.变压器搬运时，用木箱或纸箱将高低压绝缘瓷瓶罩住进行保护，使其不受损伤。
4.变压器搬运过程中，不应有严重冲击或振动情况，利用机械牵引时，牵引的着力点应在变压器重心
以下，运输倾斜角不得超过 15°，以防止倾斜使内部结构变形。
5.用千斤顶顶升大型变压器时，应将千斤顶放置在油箱千斤顶支架部位，升降操作应协调，各点受力
均匀，并及时垫好垫块。
6.大型变压器在搬运或装卸前，应核对高低压侧方向，以免安装时调换方向发生困难。
（二）变压器吊芯（器身）检查
变压器吊芯检查主要项目：铁芯检查、绕组检查、绝缘围屏检查、引出线绝缘检查、无励磁调压切换
装置的检查、有载调压切换装置的检查、绝缘屏障检查、油循环管路与下轭绝缘接口部位检查。

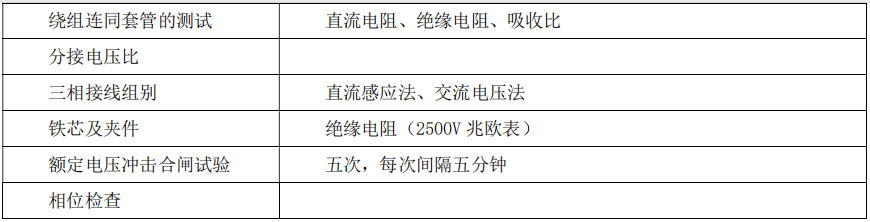

（三）变压器的交接试验
（四）送电试运行（14 年考察 5/6 两条，了解即可）
1．变压器第一次投入时，可全压冲击合闸，冲击合闸宜由高压侧投入。
2.变压器应进行 5 次空载全压冲击合闸，应无异常情况；第一次受电后，持续时间不应少于 10min；全
电压冲击合闸时，励磁涌流不应引起保护装置的误动作。
3.油浸变压器带电后，检查油系统所有焊缝和连接面不应有渗油现象。
4.变压器并列运行前，应核对好相位。
5.变压器试运行要注意冲击电流、空载电流、一、二次电压、温度，并做好试运行记录。
6.变压器空载运行 24h，无异常情况，方可投入负荷运行。
二、电动机的安装技术（了解）
（一）抽芯检查：需要做抽芯检查的情况
（1）电动机出厂期限超过制造厂保证期限
（2）若制造厂无保证期限，出厂日期已超过 1 年；
（3）经外观检查或电气试验，质量可疑时；
（4）开启式电动机经端部检查可疑时
（二）电动机干燥
1.干燥方法（1）外部加热干燥法（2）电流加热干燥法
2.注意事项，定时测试并记录：绕组绝缘电阻、绕组温度、干燥电源的电压和电流、环境温度。
（三）试运行中的检查
1.电动机的旋转方向应符合要求，无杂声；
2.换向器、滑环及电刷的工作情况正常；
3.检查电动机温度，不应有过热现象；
4.振动（双振幅值）不应大于标准规定值；
5.滑动轴承温升和滚动轴承温升不应超过规定值；
6.电动机第一次启动一般在空载情况下进行，空载运行时间为 2h，并记录电动机空载电流。
