CX85-铣床装配旋转三爪卡盘夹具设计|铣床装配旋转三爪卡盘夹具结构设计|三爪卡盘设计|三爪卡盘结构设计|机床设计

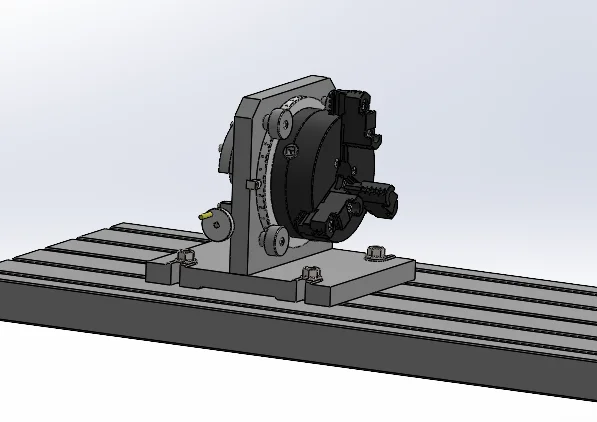

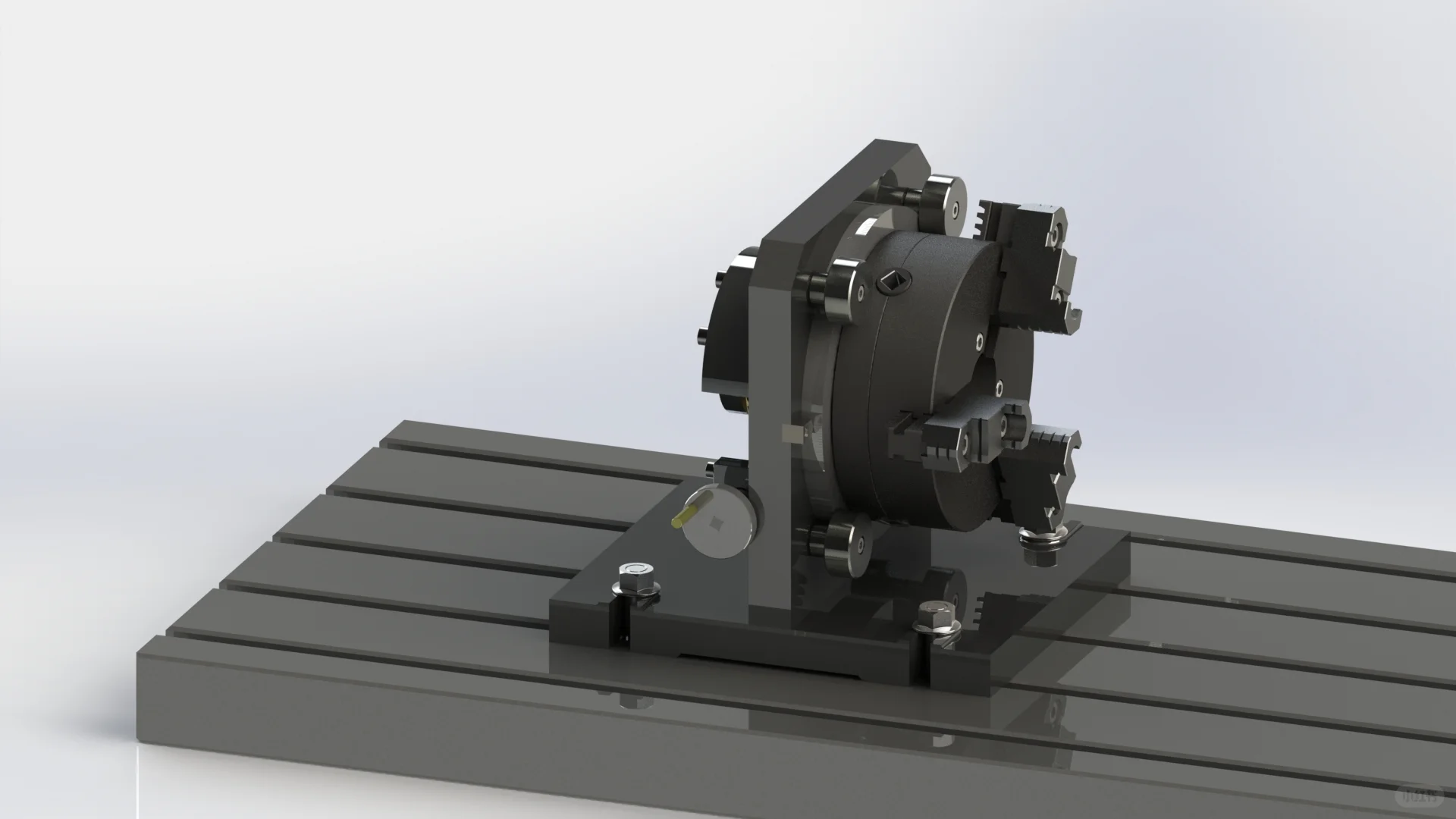

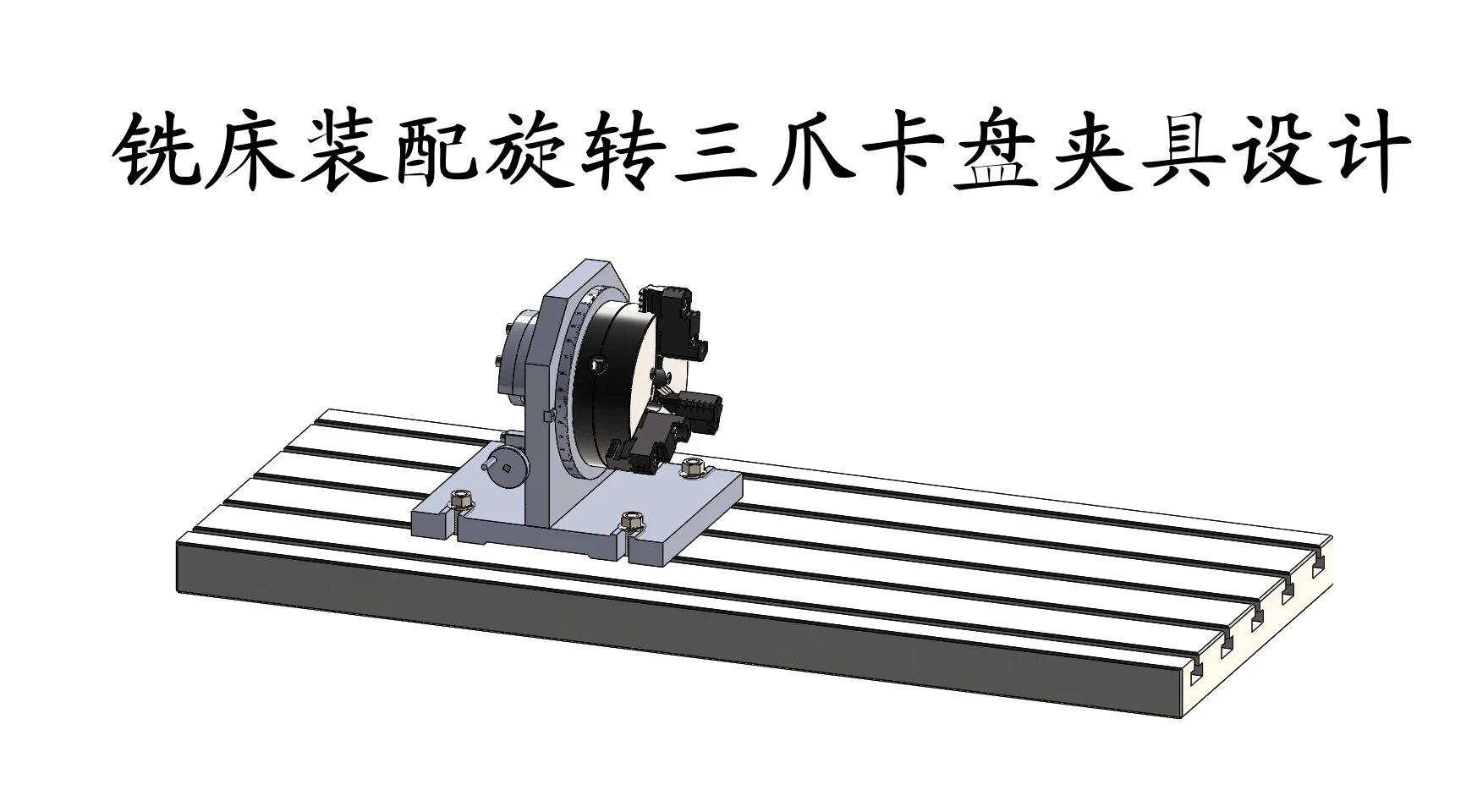

铣床装配旋转三爪卡盘夹具设计【solidworks2024设计+工作原理解释】。

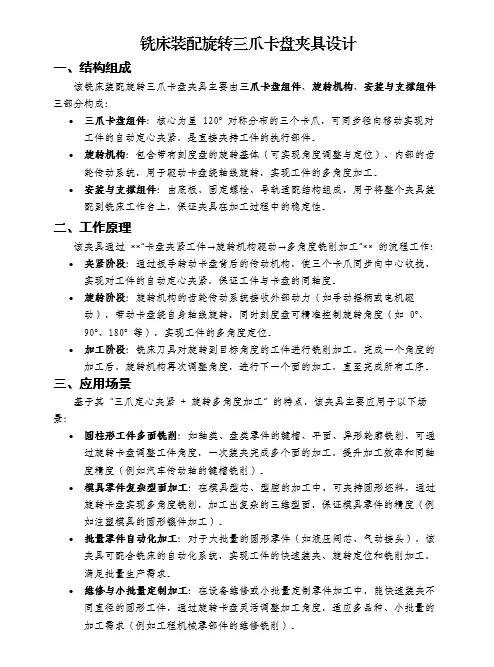

【工作原理】该夹具通过“卡盘夹紧工件→旋转机构驱动→多角度铣削加工”的流程工作：

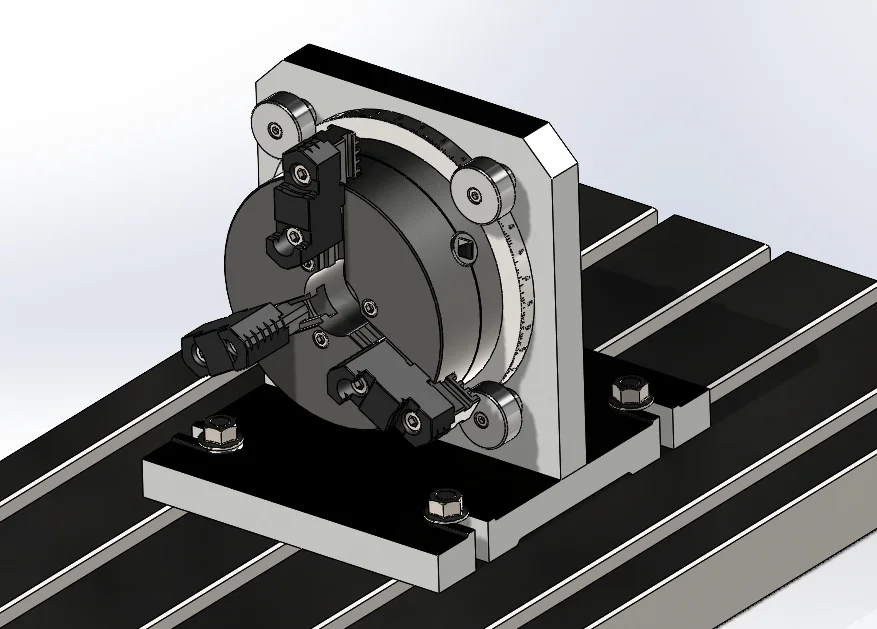

1.夹紧阶段：通过扳手转动卡盘背后的传动机构，使三个卡爪同步向中心收拢，实现对工件的自动定心夹紧，保证工件与卡盘的同轴度。
2.旋转阶段：旋转机构的齿轮传动系统接收外部动力（如手动摇柄或电机驱动），带动卡盘绕自身轴线旋转，同时刻度盘可精准控制旋转角度（如0°、90°、180° 等），实现工件的多角度定位。
3.加工阶段：铣床刀具对旋转到目标角度的工件进行铣削加工，完成一个角度的加工后，旋转机构再次调整角度，进行下一个面的加工，直至完成所有工序。
#三爪卡盘 #机械设计 #机床 #结构设计 #机械 #机械原理 #机械制图 #机械毕业 #三维建模 #产品设计
