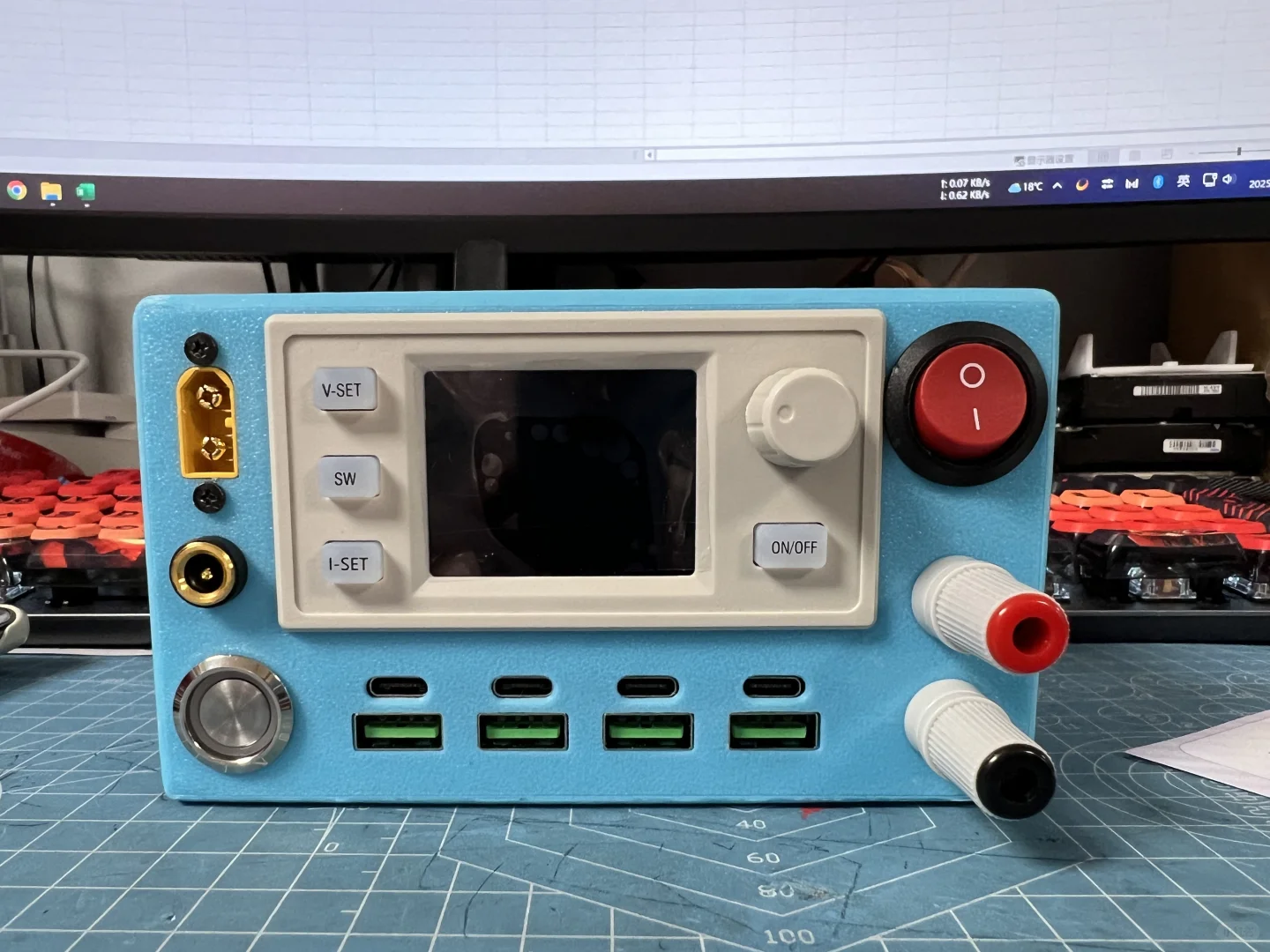

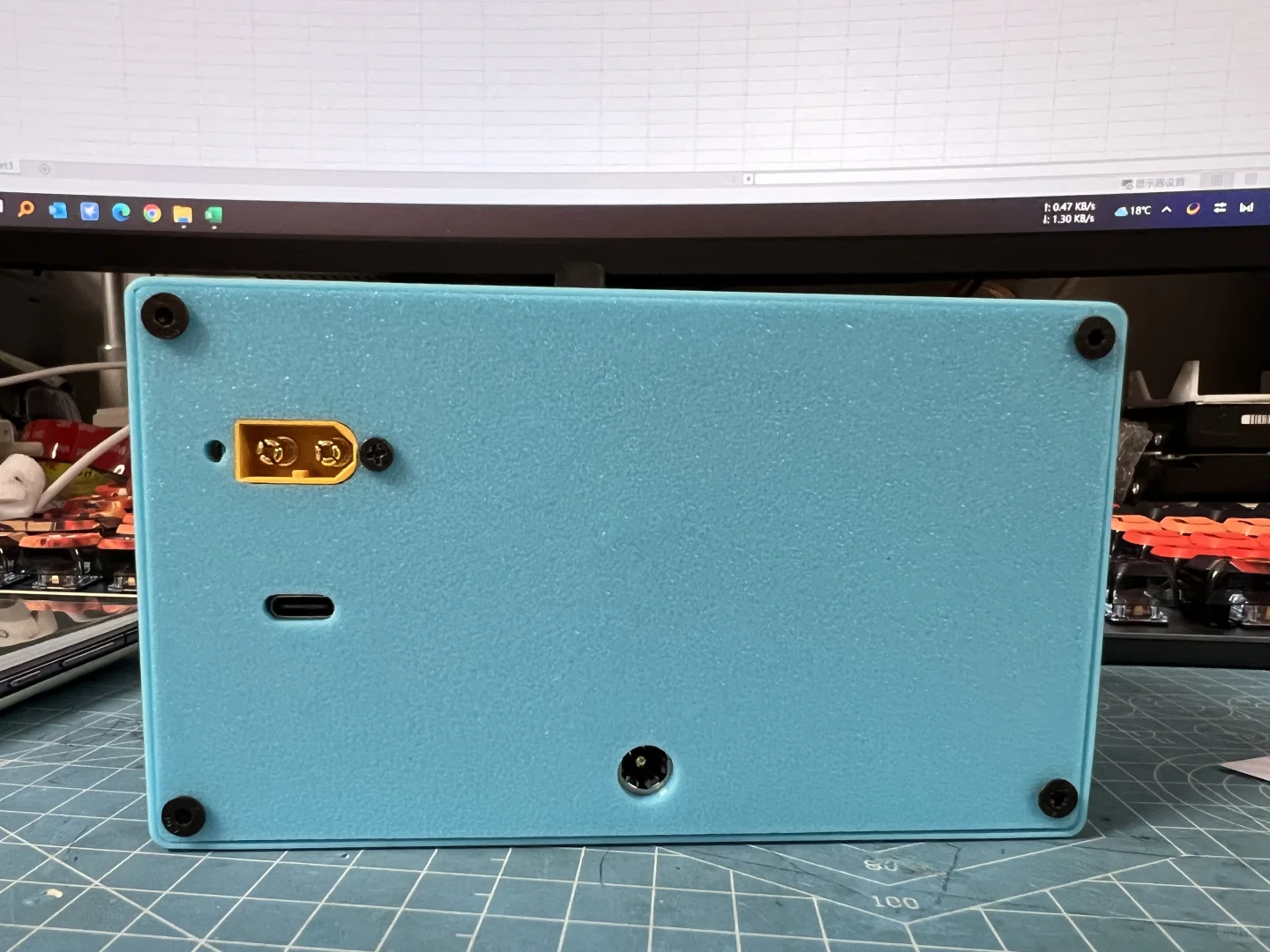

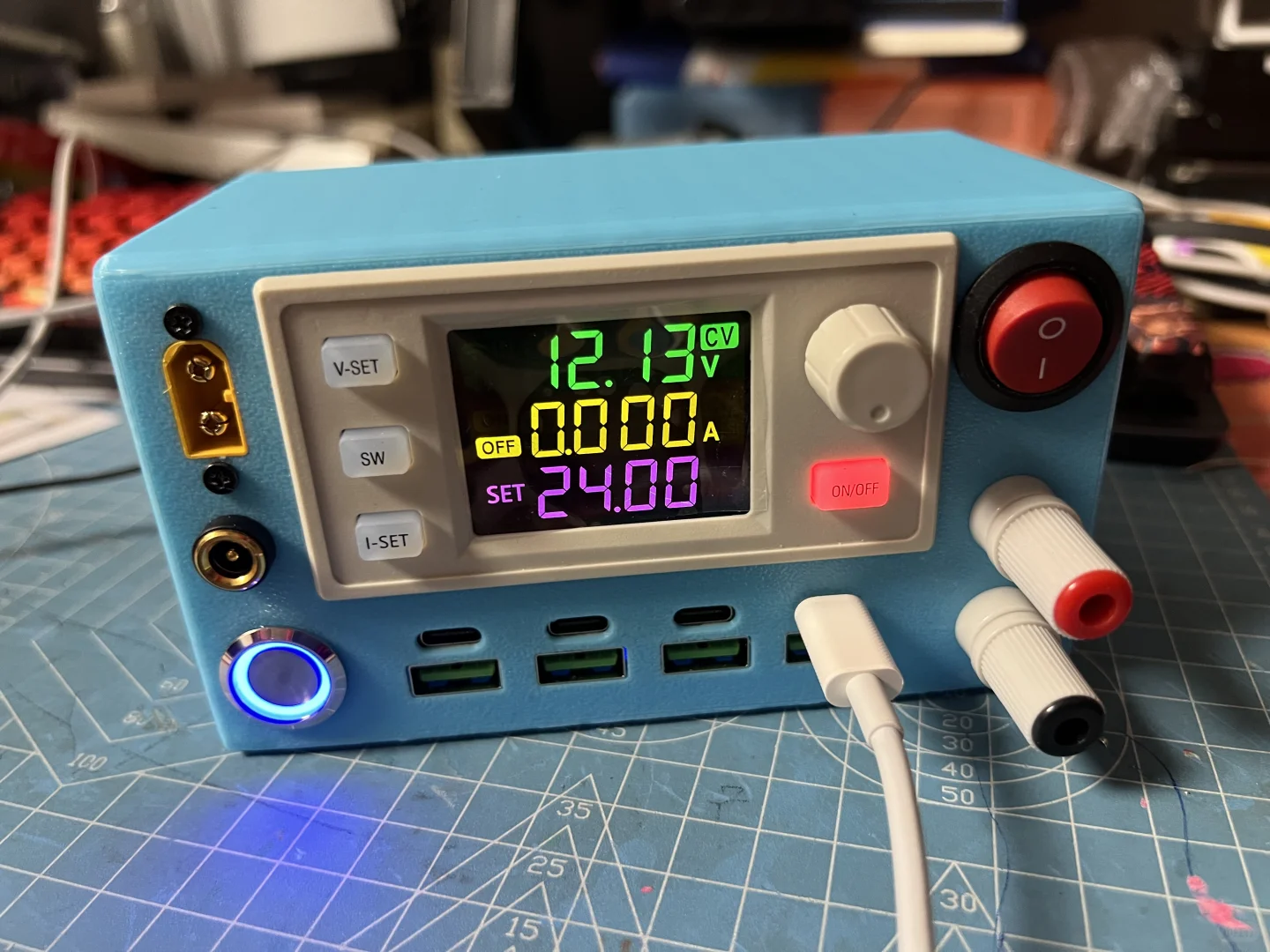

1，头脑发热要搞个桌面充电站，查找资料发现可以搞个可调电源一体机，立马下单配件开搞。。。
2，整体搞完还是挺耗时的，画图熬了一晚上，画错尺寸孔位打废一版，组装焊接线路又熬了一晚上。。
3，害，搞完然而并没有什么用，有多一个桌面摆件

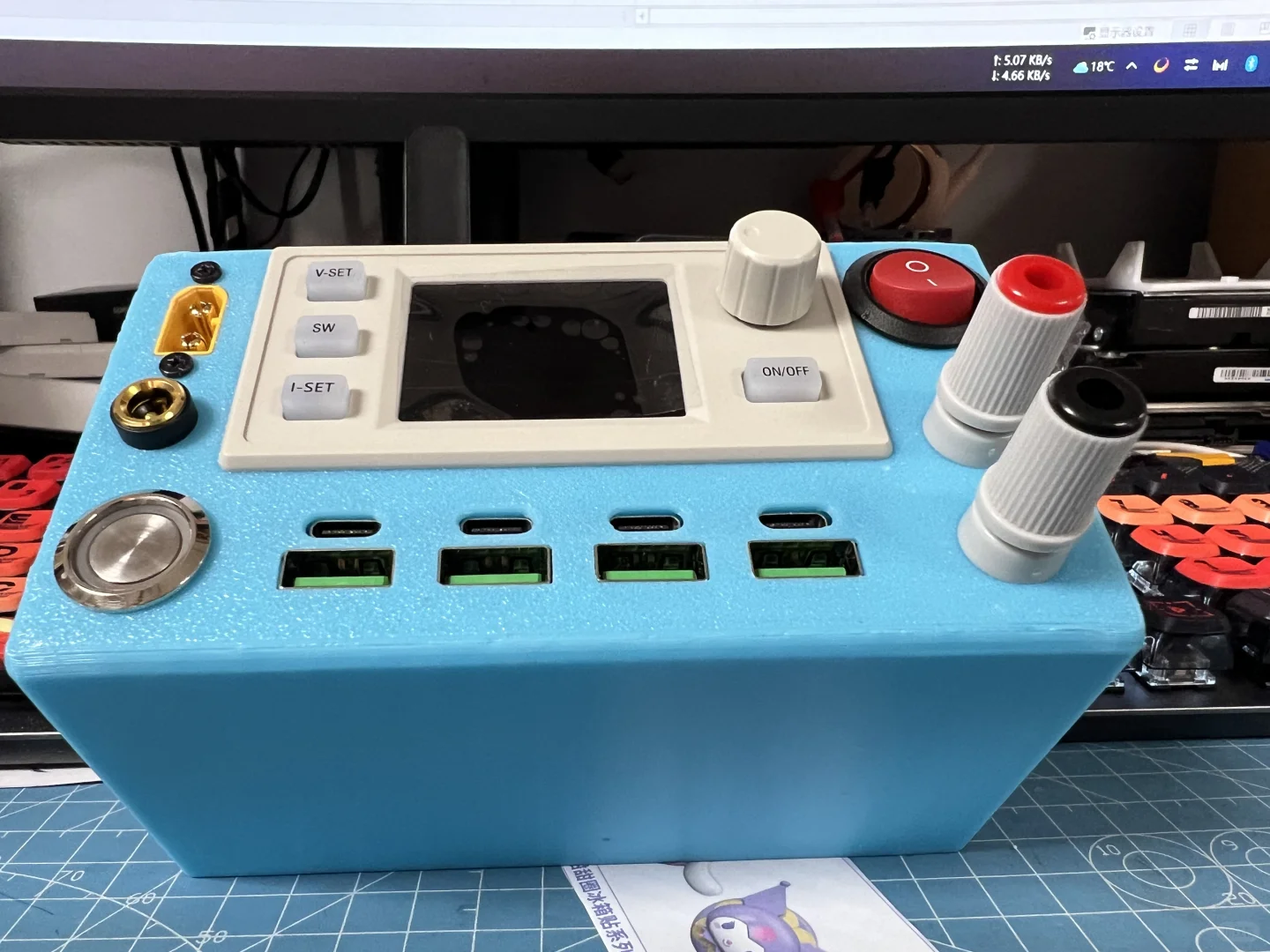

4，哎呀，突然发现3D模型忘记开散热孔了。。。算逑
有空了再重新调整模型增加散热孔打印，害，大概率不会重新搞了
5，PD诱骗电压优先设置最高电压，我设置为诱骗20V

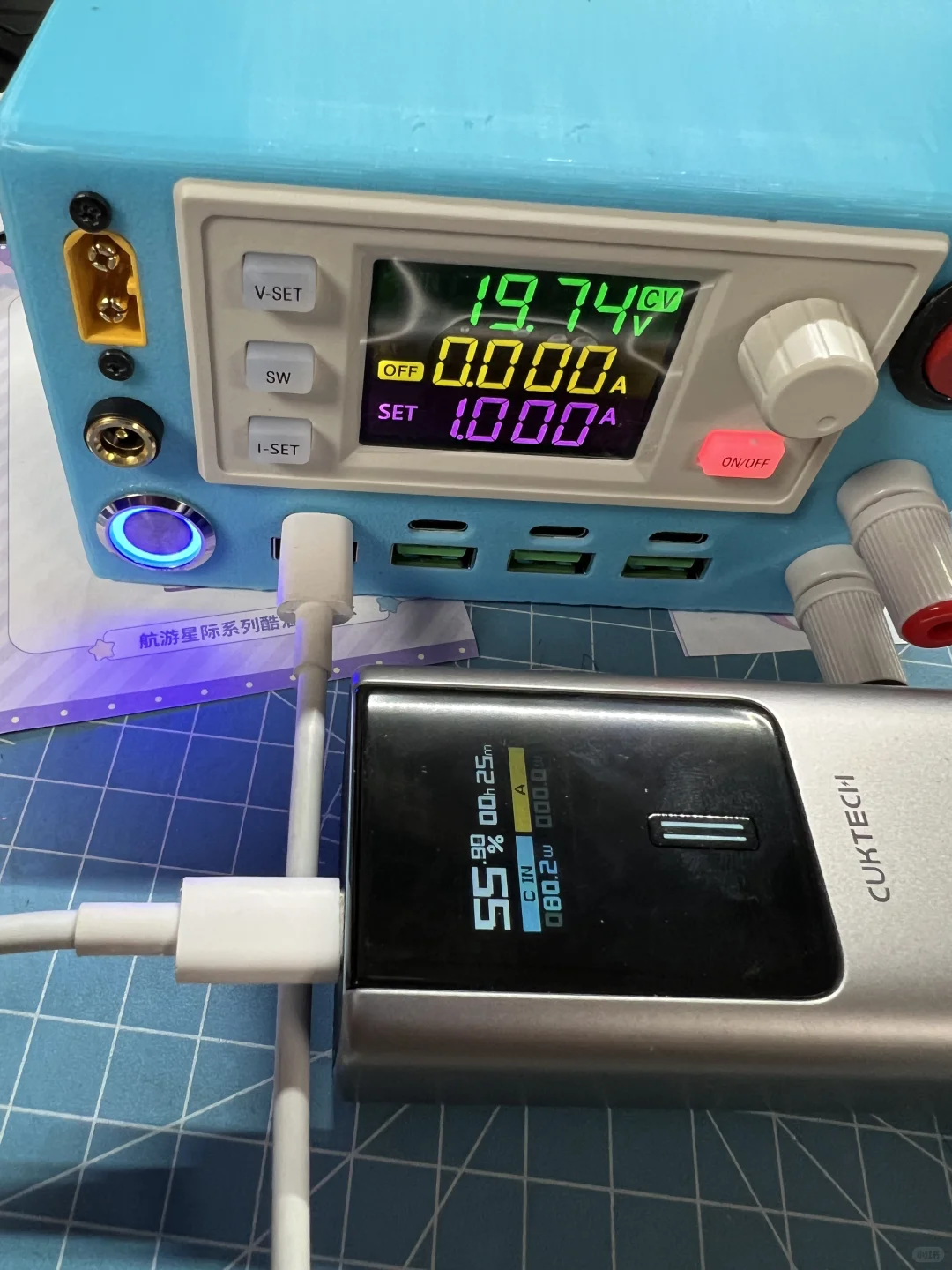

6，实际我用C口给酷态科10号充电宝充电有80W，迷糊了
————————————我是分割线
配件表：共145.3元
1，SK120X，55元
2，SW3518快充主板，4路模块，50元

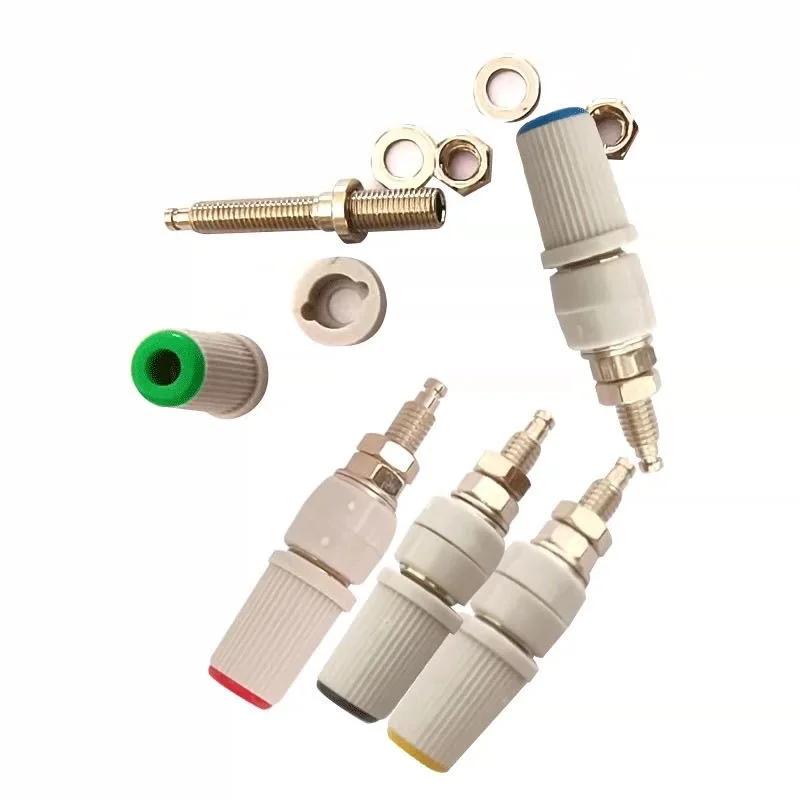

3，香蕉插座2pcs，3.5元

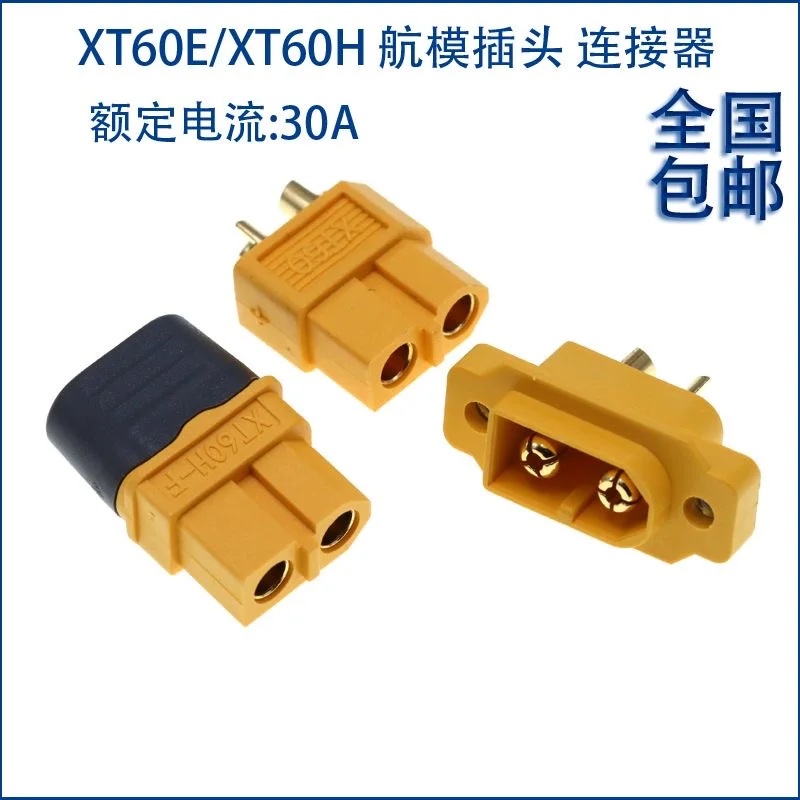

4，XT60端子2pcs，9元

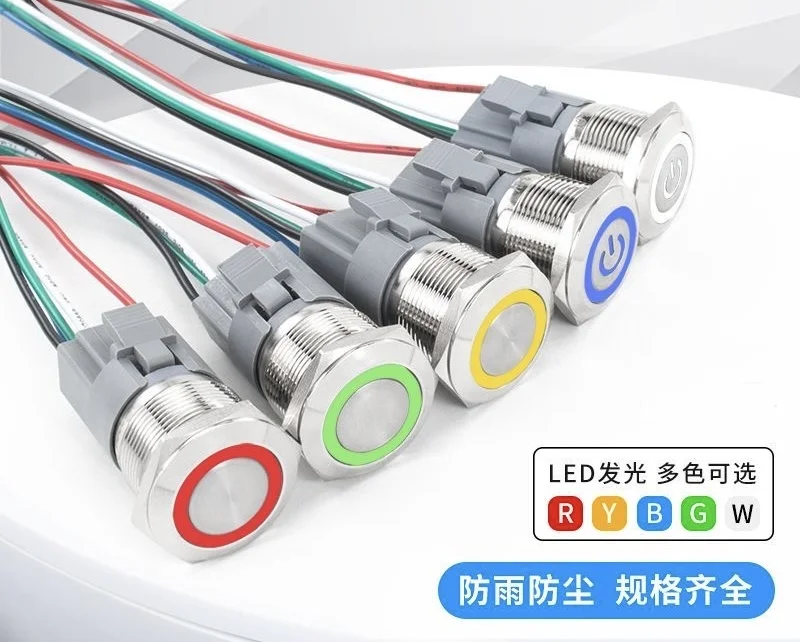

5，金属按钮开关1pcs，7.5元

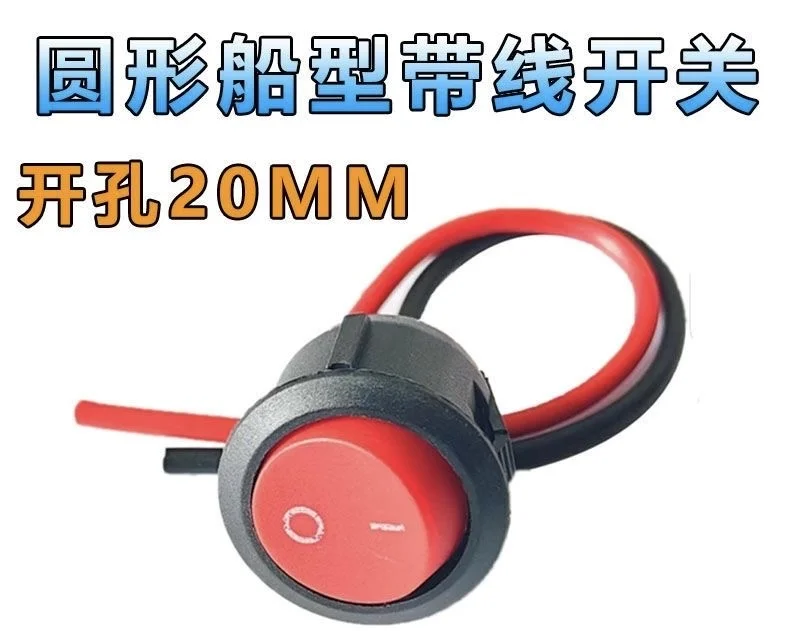

6，船型开关1pcs，1元

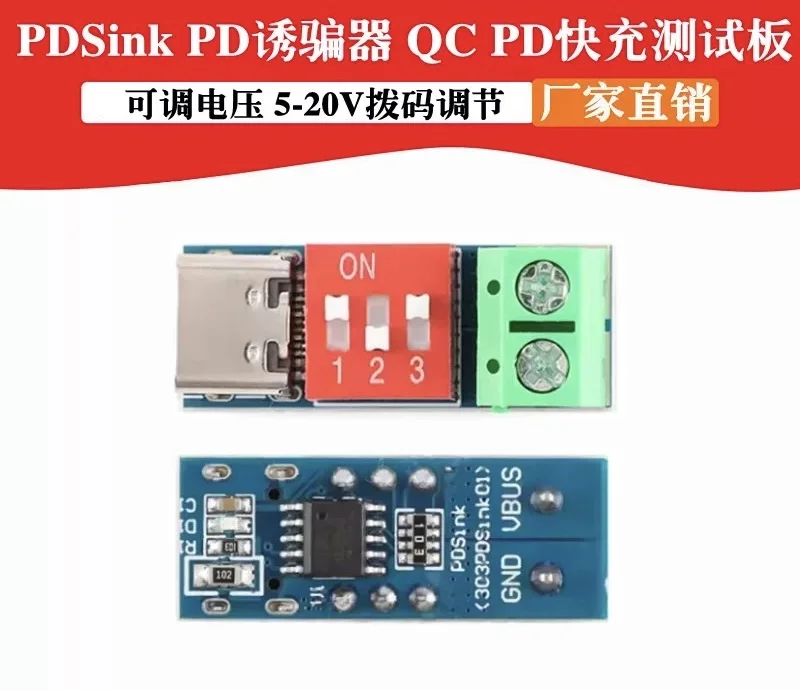

7，PD诱骗器1pcs，2.8元
8，DC插头1pcs，2.5元

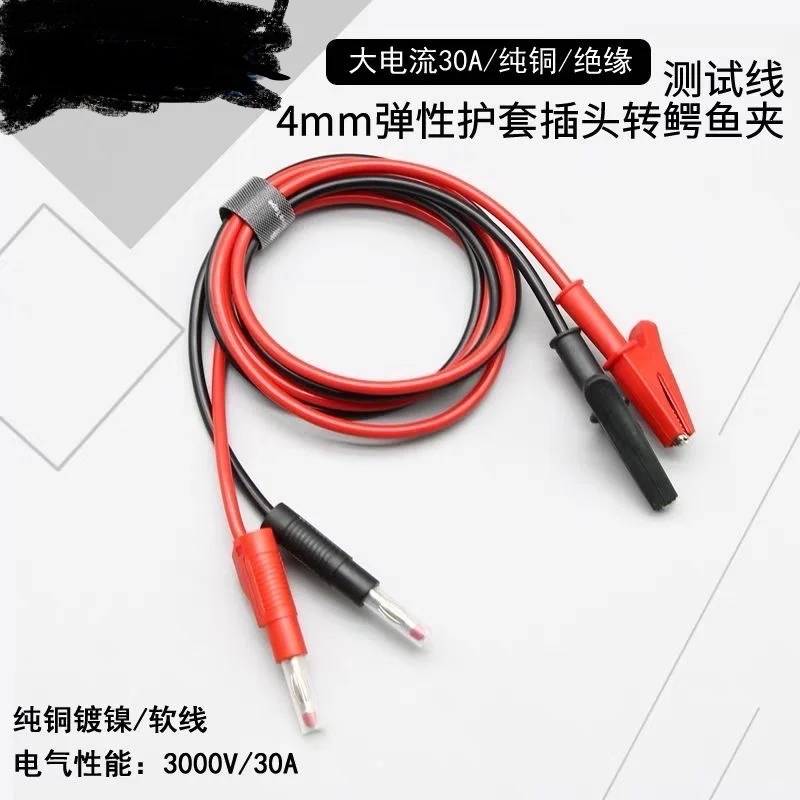

9，鳄鱼夹1套，14元
10，外壳UG画图建模 ，花费精力无法计量
11，拓竹3D打印，自有免费牛马
————————————我是分割线
附录：主配件技术规格

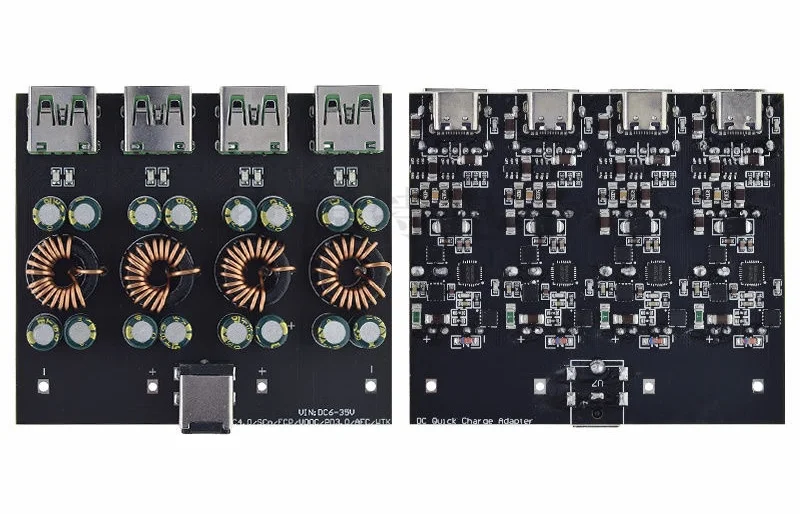

1，SW3518充电板 功能特点：
输入电压范围：6V至32V
输出电压：默认值为5V；触发快充电后在3-12V之间自动调整输出
功率：C口80W，A口24W（5V3.4A；9V2.5A；12V2A等）。4路单独输出，最大90W保护
转换效率：90%~97%
输入过压，欠压保护输入过流保护
输出过流、短路保护整机过温保护
支持快速充电协议:
支持DCP协议、BC1.2、Apple 、三星协议
支持快充协议FCP/SCP
支持快充协议AFC
支持展讯快充协议SFCP
支持高通QC2.0和3.0
支持MTK PE1.1/PE2.0

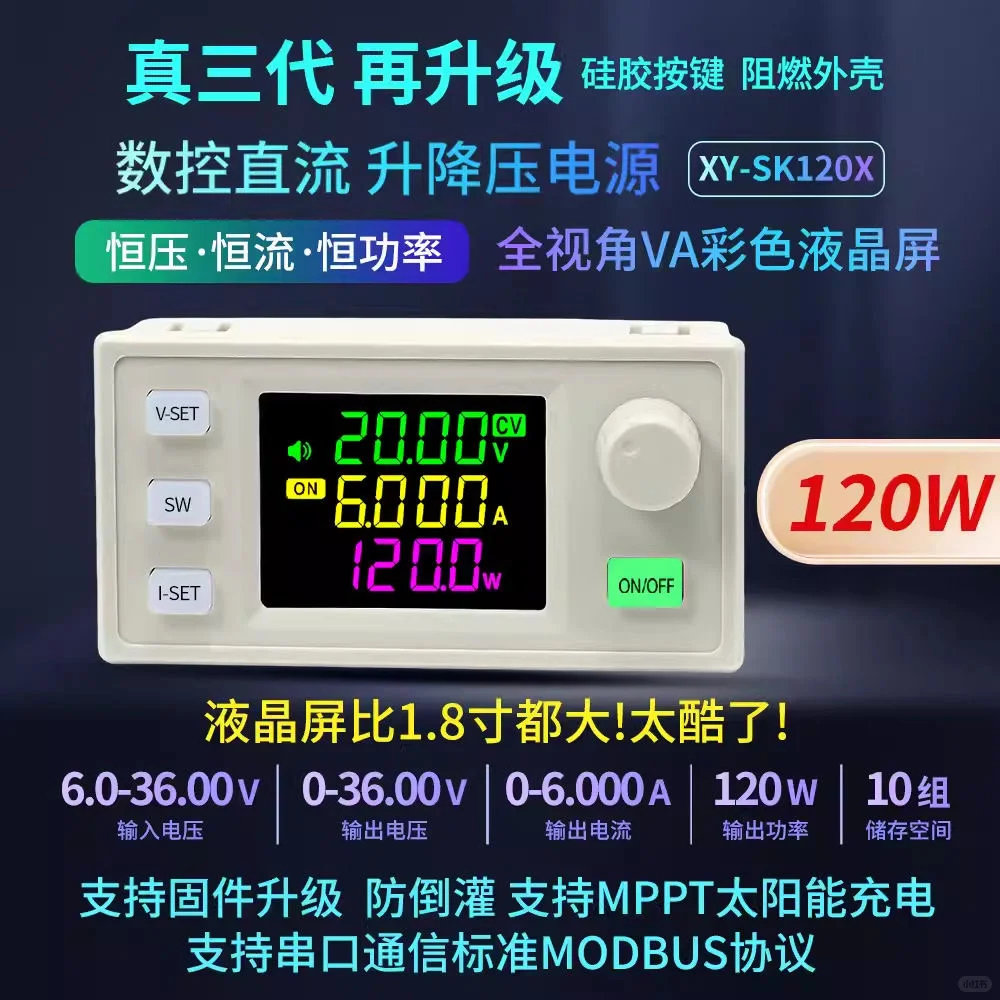

2，SK120X数控直流升降压模块 功能特点
输入电压：6～36V
输出电压：0～36V
输出电流：0～6A
输出功率：120W
电压精度：士0.5%+1个字，电压分辨率0.01V
电流精度：士0.5%+3个字，电流分辨率0.001A
转换效率：88%左右
#可调电源 #diy #3d打印#充电器 #充电宝#桌面充电 #桌面充电站#电子 #电子爱好者diy #手工制作
