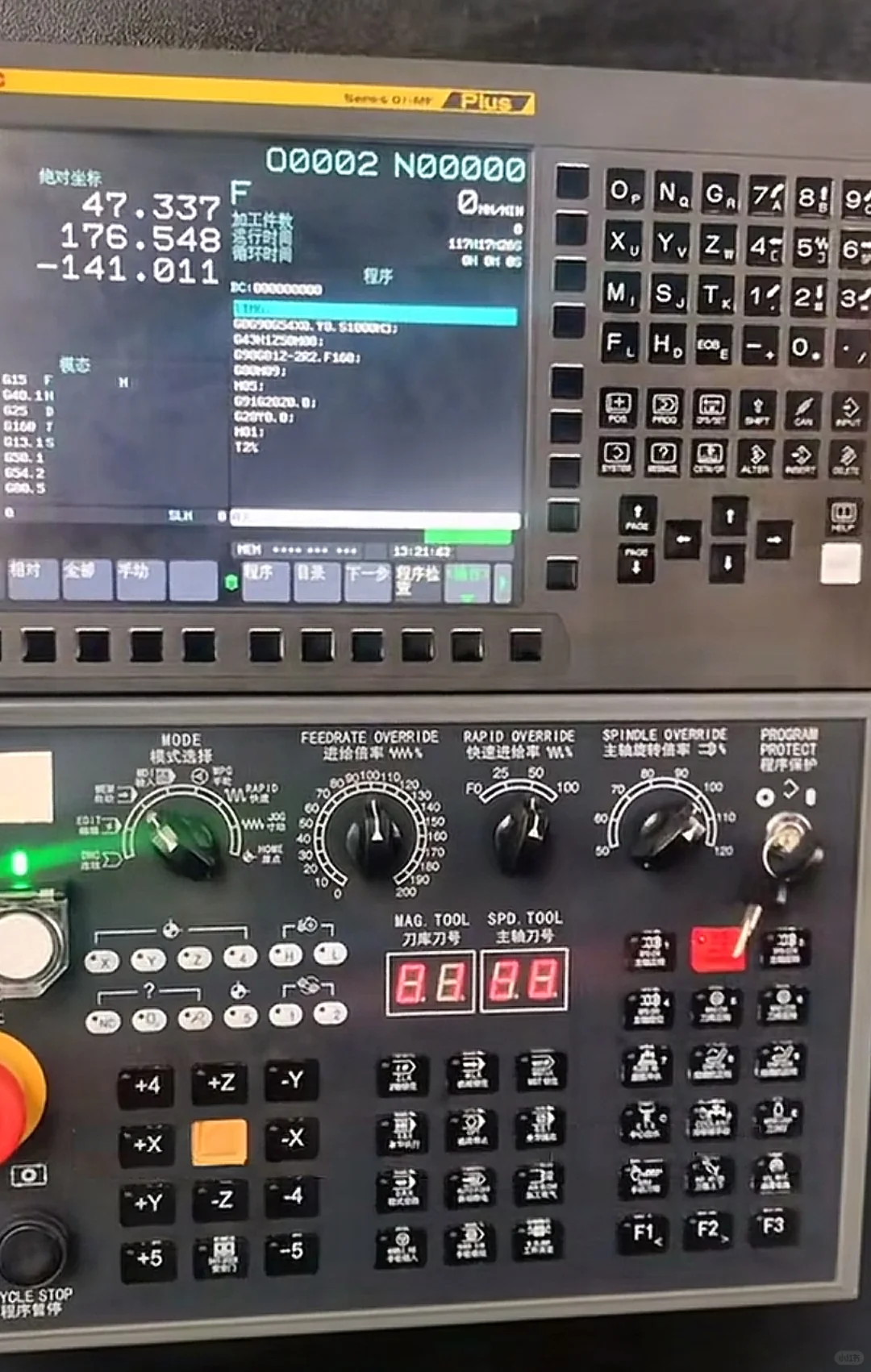

今天学习法兰克系统面板界面
1. MDI面板按键
RESET（复位键）：用于复位系统，清除报警或停止当前操作。
START（启动键）：启动程序或操作
STOP（停止键）：停止当前操作或程序。FEED HOLD（进给保持键）：暂停进给运动，主轴继续旋转。
CYCLE START（循环启动键）：启动自动运行程序。
JOG（手动进给键）：手动控制机床轴移动。
OPTIONAL STOP（选择停止键）：程序执行到M01时暂停。
BLOCK DELETE（程序段删除键）：忽略带有“/”的程序段。
MACHINE LOCK（机床锁定键）：锁定机床运动，仅程序运行。
SPINDLE OVERRIDE（主轴倍率键）：调整主轴转速。
FEED OVERRIDE（进给倍率键）：调整进给速度。
2. 功能键
POS（位置显示键）：显示各轴当前位置。
PROG（程序显示键）：显示当前程序或编辑新程序。
OFFSET SETTING（偏置设置键）：设置刀具偏置、工件坐标系等。
SYSTEM（系统键）：进入系统参数设置。
MESSAGE（信息键）：显示报警信息或操作提示。
GRAPH（图形显示键）：显示刀具路径图形。
CUSTOM（用户自定义键）：用户自定义功能。
3. 编辑键
INSERT（插入键）：在程序中插入字符或指令。
DELETE（删除键）：删除字符或指令ALTER（替换键）：替换字符或指令
CAN（取消键）：取消输入或操作
INPUT（输入键）：确认输入数据或指令。
EOB（程序段结束键）：输入程序段结束符“;”
4. 方向键和翻页键
方向键（↑、↓、←、→）：用于光标移动或轴选择。
PAGE UP/DOWN（翻页键）：翻页查看程序或参数。
5. 数字键和字母键
数字键（0-9）：输入数字。
字母键（A-Z）：输入字母或指令。
6. 其他功能键
HELP（帮助键）：提供操作帮助信息。
SHIFT（上档键）：切换按键的上下档功能。
EMERGENCY STOP（急停键）：紧急停止机床所有运动。
7. 显示屏
主显示屏：显示程序、位置、参数等信息。
状态栏：显示当前操作模式（如MDI、AUTO、JOG等）和系统状态。
8. 模式选择旋钮
EDIT（编辑模式）：用于编辑程序。
AUTO（自动模式）：自动运行程序。
MDI（手动数据输入模式）：手动输入指令并执行。
JOG（手动模式）：手动控制轴移动。
HANDLE（手轮模式）：使用手轮控制轴移动。
REF（回参考点模式）：机床回参考点。
9. 手轮（MPG）
手轮：用于手动控制轴移动，通常有X、Y、Z轴选择开关和倍率选择。
10. 紧急停止按钮
急停按钮：红色按钮，紧急情况下按下可立即停止所有机床运动。
