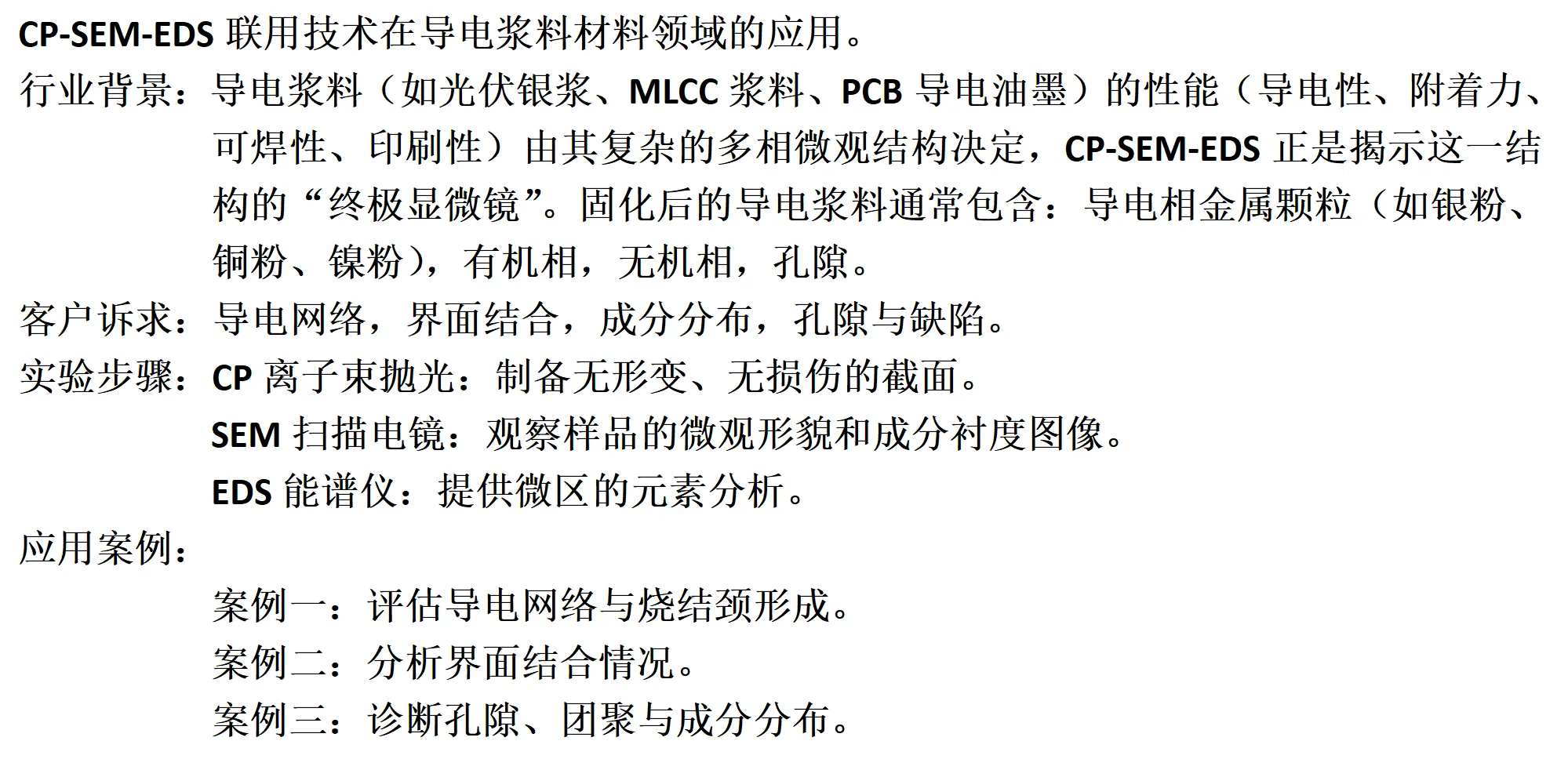

行业背景：导电浆料（如光伏银浆、MLCC浆料、PCB导电油墨）的性能（导电性、附着力、可焊性、印刷性）由其复杂的多相微观结构决定，CP-SEM-EDS正是揭示这一结构的“终极显微镜”。固化后的导电浆料通常包含：导电相金属颗粒（如银粉、铜粉、镍粉），有机相，无机相，孔隙。
客户诉求：导电网络，界面结合，成分分布，孔隙与缺陷。

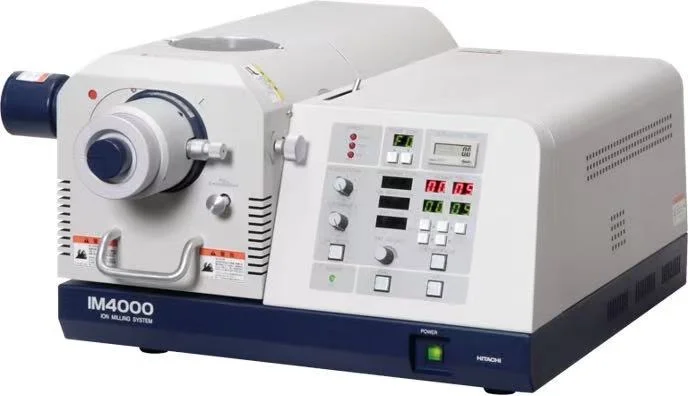

实验步骤：CP离子束抛光：制备无形变、无损伤的截面。

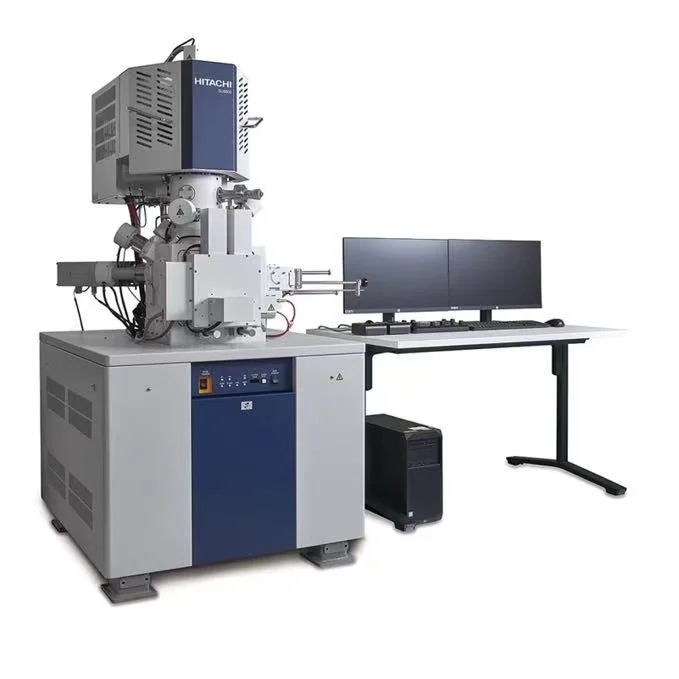

SEM扫描电镜：观察样品的微观形貌和成分衬度图像。
EDS能谱仪：提供微区的元素分析。
应用案例：
案例一：评估导电网络与烧结颈形成。
案例二：分析界面结合情况。
案例三：诊断孔隙、团聚与成分分布。#实验室仪器 #柔性电子 #导电浆料工艺 #扫描电镜SEM #日立
