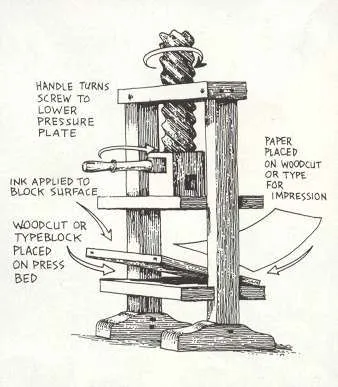

今天这幅图展示了早期印刷机的结构和工作原理。这种印刷机源自15世纪中叶约翰内斯·古腾堡（Johannes Gutenberg）的螺旋压力印刷机（screw press），也称古腾堡印刷机（Gutenberg press）。与当时用于压榨葡萄汁或油料的“葡萄榨汁机（wine press）”结构类似。通过上方的旋转螺杆施加垂直压力，将油墨从木刻版或铅字版均匀地转印到纸张上。结构如下:
1️⃣ Handle（手柄）
位于顶端，用于旋转螺旋杆（screw）。
操作时工匠抓住手柄转动，使螺旋杆下移或上升。
2️⃣ Screw（螺旋杆）
垂直贯穿中部，是整台机器的核心。
转动时会带动下方的压力板（pressure plate）上下移动。
原理与螺丝千斤顶类似：通过螺纹结构放大力量，实现稳定且均匀的压印力。
3️⃣ Pressure Plate（压力板）
位于中央，可上下移动。
其作用是压下纸张与印版，使油墨转印。
下压时要保持平整，以防纸张或版面滑移。
4️⃣ Press Bed（压印台/底座）
是印版所在的平台，稳固而平整。
上面放置了木刻版（woodcut）或活字版（typeblock）。
5️⃣ Woodcut or Typeblock（木刻版或活字版）
这是图像或文字内容的“母版”。
凹凸表面用于承载油墨。
可为整版木刻图，也可为排版好的金属活字。
6️⃣ Ink Application（涂墨）
油墨由印刷工人用皮球（ink ball）或滚筒涂在凸起的图文表面。
只给凸起部分上墨，凹陷处不受墨。
7️⃣ Paper Placement（放置纸张）
将纸张小心铺在涂好墨的印版上方。
纸张与印版间可能夹有软垫（tympan and frisket）以保证均匀受压。
操作步骤如下：
准备印版：在木刻或活字表面涂上油墨。
放置纸张：将纸铺在印版上。
下压：转动手柄 → 螺杆下移 → 压力板下降 → 将纸与印版紧密压合。
印迹转移：纸张表面吸收油墨，留下图文。
松开手柄：螺杆上升 → 压力板抬起。
取出印张：取下印好的纸张，晾干。
整个过程需要较大力量与精确度，操作熟练的印刷工可以每小时印出几十张成品。
另附古腾堡印刷机实际应用时的场景图（左划）以供参考。另外，Jenata Studio-2026年月历已上线?，Esty店名：JENATAimage，感谢关注?。
