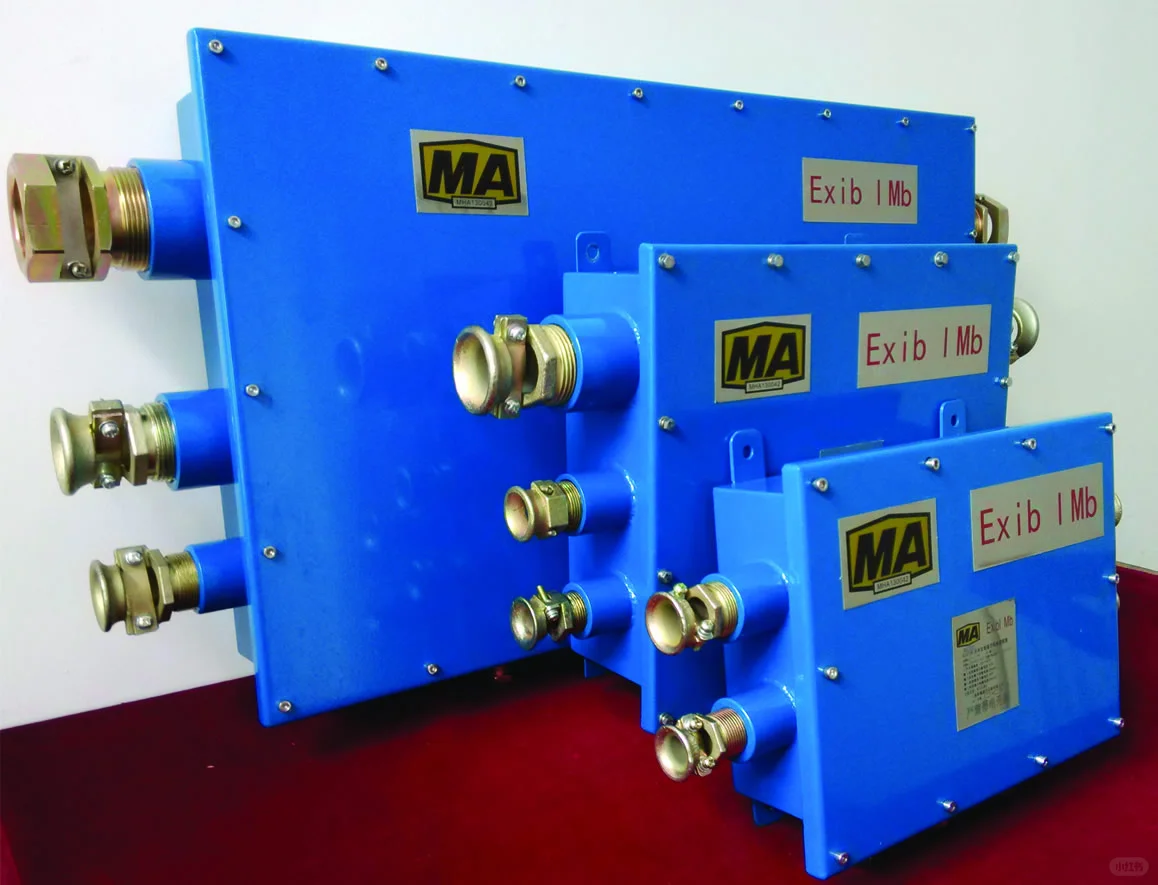

KHX50煤矿入井光缆信号避雷器使用说明
一、产品概述
KHX50煤矿入井光缆信号避雷器是专为煤矿等易燃易爆环境设计的通信线路防雷设备，具备防爆、防雷、本质安全等多重防护功能。它通过内置的多级防雷模块（如气体放电管、压敏电阻等），有效吸收和泄放雷电能量，防止雷电流沿线路侵入井下，损坏通信设备或引发瓦斯爆炸。同时，设备还具备过流、过压保护功能，确保通信线路在恶劣环境下的稳定运行。
二、技术参数
标称放电电流：10kA（部分版本可达20kA），反映设备承受雷击电流的能力。
限制电压：≤500V，确保电压钳位效果。
导通电压：500V，触发保护的阈值。
冲击放电电压：≤800V，反映设备对浪涌的耐受能力。
响应时间：≤1ns，快速响应雷击或过压事件。
防护等级：IP54或IP67，适应井口潮湿、多尘环境。
温度范围：-40℃至+80℃，适应极端温度条件。
湿度范围：最大平均相对湿度≤95%（25℃）。
大气压力：70kPa～110kPa，覆盖高原至平原地区。
三、安装与接线
1. 安装位置
避雷器必须安装在井口房或专用接线箱内，位于线路进入井下的入口处。
安装位置应稳固且便于维护，避免机械碰撞或落石冲击。
2. 安装步骤
准备工具与材料：螺丝刀、扳手、万用表、接地电阻测试仪等。
检查设备：核对型号与规格，确保避雷器外壳无变形、密封胶圈完好。
取出喇叭嘴内堵片：将电缆通过喇叭口引入避雷器。
安装密封圈：将喇叭嘴内垫圈、密封圈套在电缆外径适当位置，确保密封紧固，防止灰尘、湿气进入避雷器内部。
连接电缆：剥开电缆，将电缆芯线接入避雷器控制板，并分扎固定。注意接线顺序与方式：
地面机房至井口端的电缆为危险端，应接入避雷保护控制板输入端。
井口至井下的电缆为安全端，应接入避雷保护控制板输出端。
连接接地端子：保证接地端子连接牢固，无松动、氧化等情况。接地是避雷器发挥防雷等保护功能的关键环节。接地线应采用4平方毫米的铜缆，长度不超过5米，接地电阻必须小于4Ω。接地极要单独打，不能和电力设备接地共用，防止雷电流反击。在多岩地区，可以加降阻剂降低接地电阻。#避雷器
