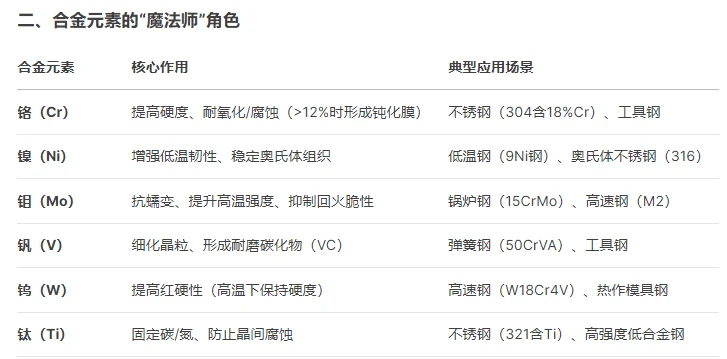

一、合金钢的定义与核心优势
定义：在碳钢（铁+碳）基础上，有意添加Cr、Ni、Mo、V、W、Ti等元素（总量通常≥1%），通过合金化改变微观组织，显著提升特定性能。
核心优势：
强化机制：固溶强化、细晶强化、第二相强化（如碳化物）。
多功能性：可定制耐高温、耐磨、耐蚀、高韧性等特性。
适应极端环境：-196℃低温至1200℃高温，强腐蚀介质等场景。
二、合金钢的分类体系
1. 按合金总量分类
低合金钢（合金总量<5%）：如Q345（16Mn）、42CrMo，性价比高，广泛用于工程机械。
中合金钢（5%~10%）：如H13（4Cr5MoSiV1），热作模具钢，耐热疲劳。
高合金钢（>10%）：如不锈钢（304含18%Cr+8%Ni）、高速钢（M42含8%Co）。
三、前沿技术与发展趋势
高熵合金钢，特点：5种以上主元（如FeCoNiCrMn），超高强韧性。应用：航空发动机叶片、核反应堆内衬。
增材制造专用合金钢，牌号：Maraging Steel 1.2709（3D打印模具镶件）。优势：低残余应力，直接成型复杂结构。
绿色合金设计，方向：减少Co、Ni用量，开发Fe-Mn-Al系轻质钢（密度降低10%）
四、合金钢的“工艺密码”——热处理技术
1. 渗碳/碳氮共渗
目的：表面硬化（如齿轮齿面）
工艺：将低碳合金钢（20CrMnTi）在920℃渗碳，淬火后表面硬度达HRC 58-62，芯部保持韧性。
2. 淬火+回火（调质处理）
工艺：中碳合金钢（如42CrMo）经850℃油淬+560℃回火，获得回火索氏体组织，抗拉强度>1000 MPa。
3. 时效硬化
适用材料：马氏体时效钢（如18Ni 250）
过程：固溶处理→时效（480℃×3h），析出金属间化合物，强度达2000 MPa以上。
五、常见误区与注意事项
“合金含量越高越好” 过量合金元素可能导致脆性（如高Cr钢的σ相脆化）。
“忽视热处理匹配性” 42CrMo需油淬，水淬易开裂；不锈钢固溶处理需快冷。
“忽略环境交互作用” 304不锈钢在含Cl⁻环境中可能发生应力腐蚀开裂（需选2205双相钢）。
#工业自动化 #机械设计 #合金钢 #耐热钢 #金属材料 #热处理
定义：在碳钢（铁+碳）基础上，有意添加Cr、Ni、Mo、V、W、Ti等元素（总量通常≥1%），通过合金化改变微观组织，显著提升特定性能。
核心优势：
强化机制：固溶强化、细晶强化、第二相强化（如碳化物）。
多功能性：可定制耐高温、耐磨、耐蚀、高韧性等特性。
适应极端环境：-196℃低温至1200℃高温，强腐蚀介质等场景。

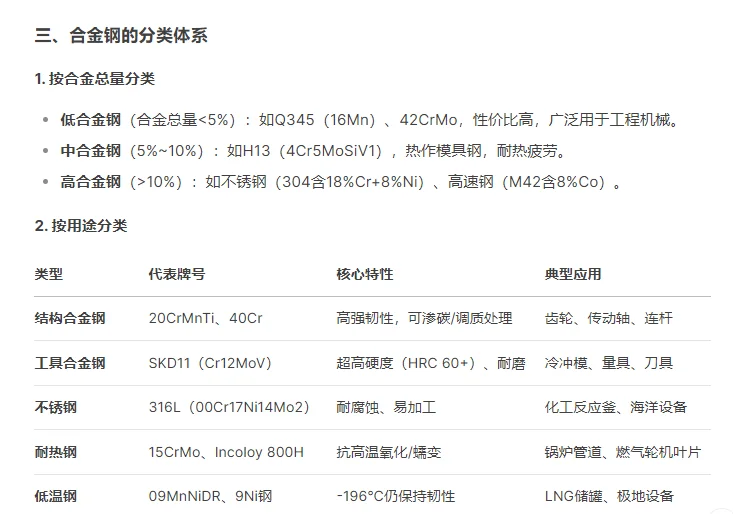

二、合金钢的分类体系
1. 按合金总量分类
低合金钢（合金总量<5%）：如Q345（16Mn）、42CrMo，性价比高，广泛用于工程机械。
中合金钢（5%~10%）：如H13（4Cr5MoSiV1），热作模具钢，耐热疲劳。
高合金钢（>10%）：如不锈钢（304含18%Cr+8%Ni）、高速钢（M42含8%Co）。
三、前沿技术与发展趋势
高熵合金钢，特点：5种以上主元（如FeCoNiCrMn），超高强韧性。应用：航空发动机叶片、核反应堆内衬。
增材制造专用合金钢，牌号：Maraging Steel 1.2709（3D打印模具镶件）。优势：低残余应力，直接成型复杂结构。
绿色合金设计，方向：减少Co、Ni用量，开发Fe-Mn-Al系轻质钢（密度降低10%）
四、合金钢的“工艺密码”——热处理技术
1. 渗碳/碳氮共渗
目的：表面硬化（如齿轮齿面）
工艺：将低碳合金钢（20CrMnTi）在920℃渗碳，淬火后表面硬度达HRC 58-62，芯部保持韧性。
2. 淬火+回火（调质处理）
工艺：中碳合金钢（如42CrMo）经850℃油淬+560℃回火，获得回火索氏体组织，抗拉强度>1000 MPa。
3. 时效硬化
适用材料：马氏体时效钢（如18Ni 250）
过程：固溶处理→时效（480℃×3h），析出金属间化合物，强度达2000 MPa以上。
五、常见误区与注意事项
“合金含量越高越好” 过量合金元素可能导致脆性（如高Cr钢的σ相脆化）。
“忽视热处理匹配性” 42CrMo需油淬，水淬易开裂；不锈钢固溶处理需快冷。
“忽略环境交互作用” 304不锈钢在含Cl⁻环境中可能发生应力腐蚀开裂（需选2205双相钢）。
#工业自动化 #机械设计 #合金钢 #耐热钢 #金属材料 #热处理
