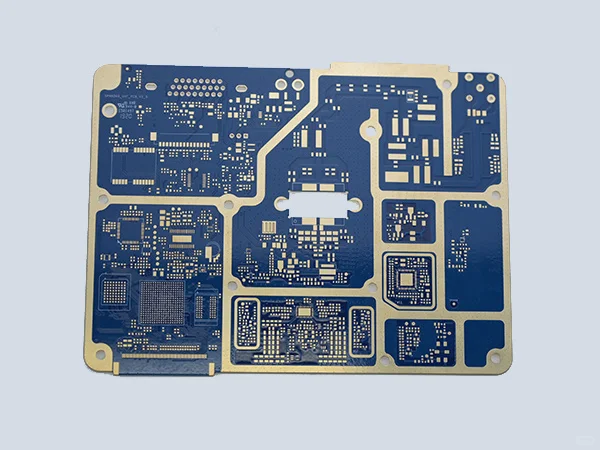

材料是关键！ 高频PCB常用的基材主要有两种：
PTFE（聚四氟乙烯）：介电常数约2.1，损耗因子极低（0.001以下），是毫米波雷达、卫星通信的顶级选择。
RO4000系列（如RO4350B）：介电常数约3.48，损耗因子0.0037，性价比高，加工相对容易，非常适合5G基站和汽车电子等应用。
这些材料不仅价格昂贵，而且加工难度大，需要专业设备和工艺才能搞定。

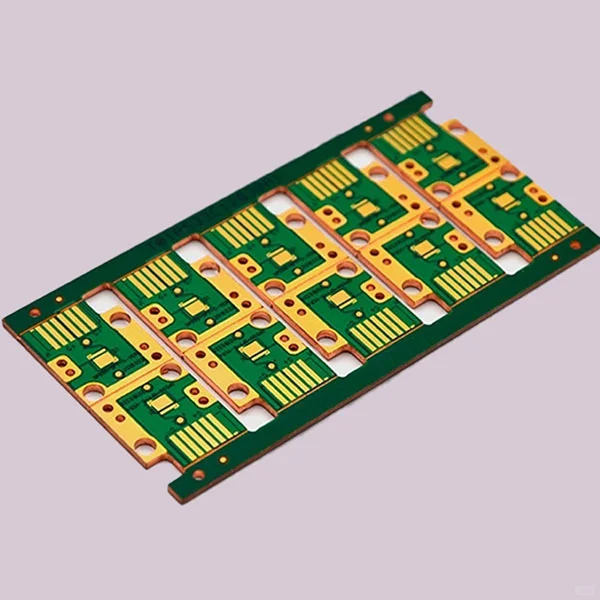

高频PCB生产的核心工艺
钻孔技术：采用激光钻孔和机械钻孔相结合，最小孔径可达0.075mm，比头发丝还细！
孔金属化：PTFE材料需要进行等离子处理或钠萘活化处理，否则孔内沉铜困难，影响可靠性。
线路制作：使用LDI（激光直接成像）曝光机，无需掩膜，直接通过激光扫描将图像在PCB上成像，精度高达±10μm。
阻抗控制：高频信号对阻抗匹配要求极高，公差需控制在±5%以内，否则信号会严重失真。

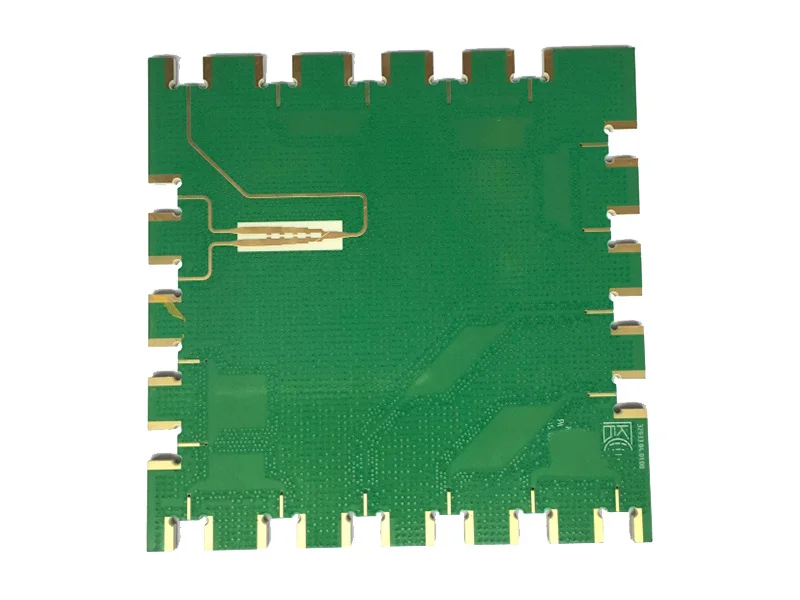

高频PCB的应用领域

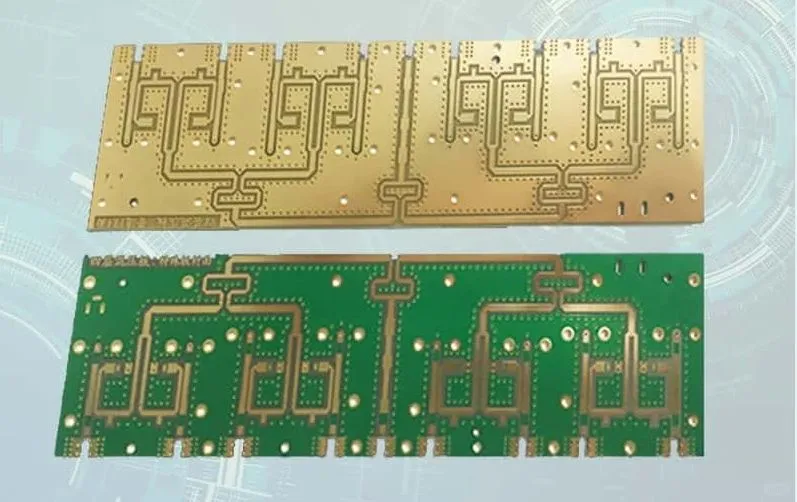

✅ 5G通信设备：射频前端、天线、微波模块
✅ 汽车电子：毫米波雷达、ADAS高级驾驶辅助系统
✅ 卫星通信：微波传输、雷达系统
✅ 数据中心：高速服务器、交换机背板

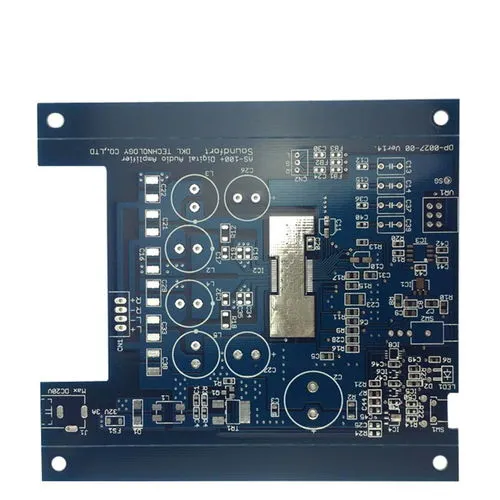

选择厂家要看这些！
找高频PCB厂家一定要擦亮眼睛：ISO9001、军工等认证是基础，阻抗控制能力是关键，材料库存多样性是保障。
我们厂拥有全自动曝光、AOI检测、在线飞针测试等先进设备，确保每块板子都达到高品质标准。
#PCB #pcb多层线路板厂家 #pcb厂 #PCB制造 #射频微波 #高频板 #电子科技 #电路 #高频pcb #电子信息
