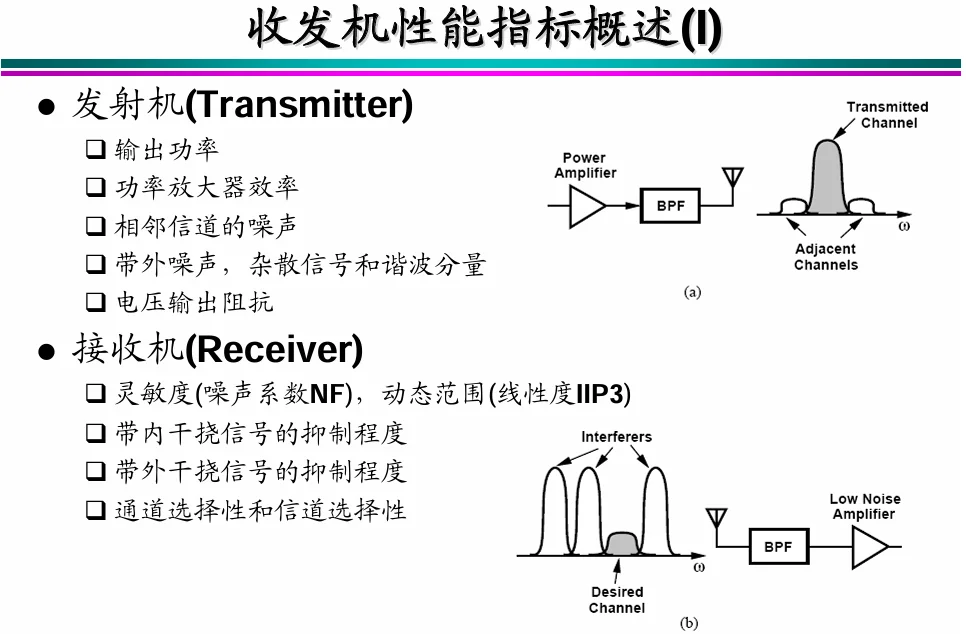

1. 射频前端
天线系统 功能：捕获空间电磁波信号
类型：
鞭状天线（移动设备）
八木天线（电视接收）
抛物面天线（卫星通信）
关键参数：
增益：0-20dBi
方向性：全向/定向
阻抗：50Ω/75Ω

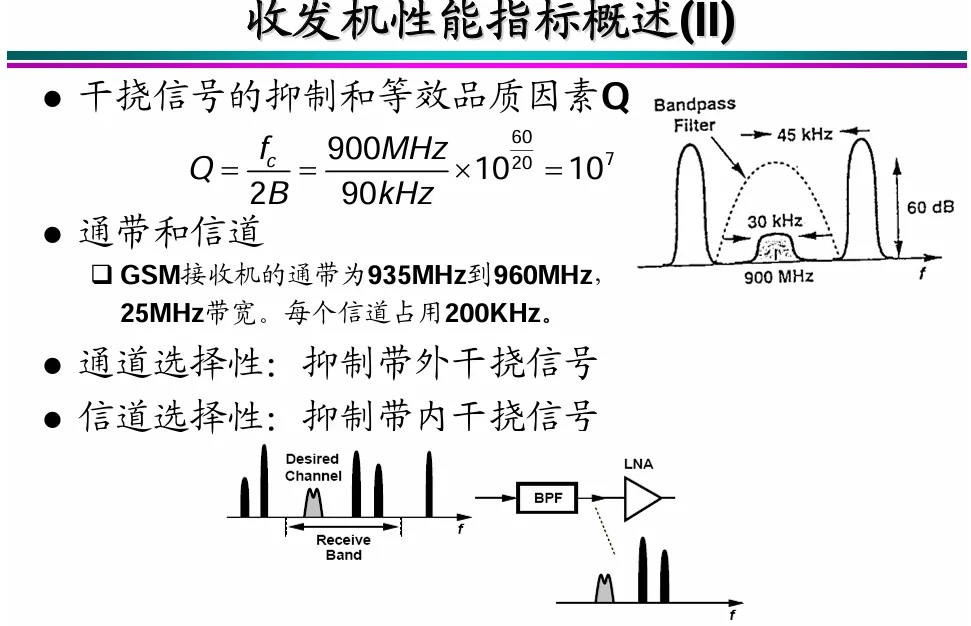

射频滤波器
功能：滤除镜像频率和干扰信号
类型：
带通滤波器（BPF）
低通滤波器（LPF）
高通滤波器（HPF）
设计要求：
通带损耗：< 3dB
阻带抑制：> 40dB
镜像抑制：> 60dB

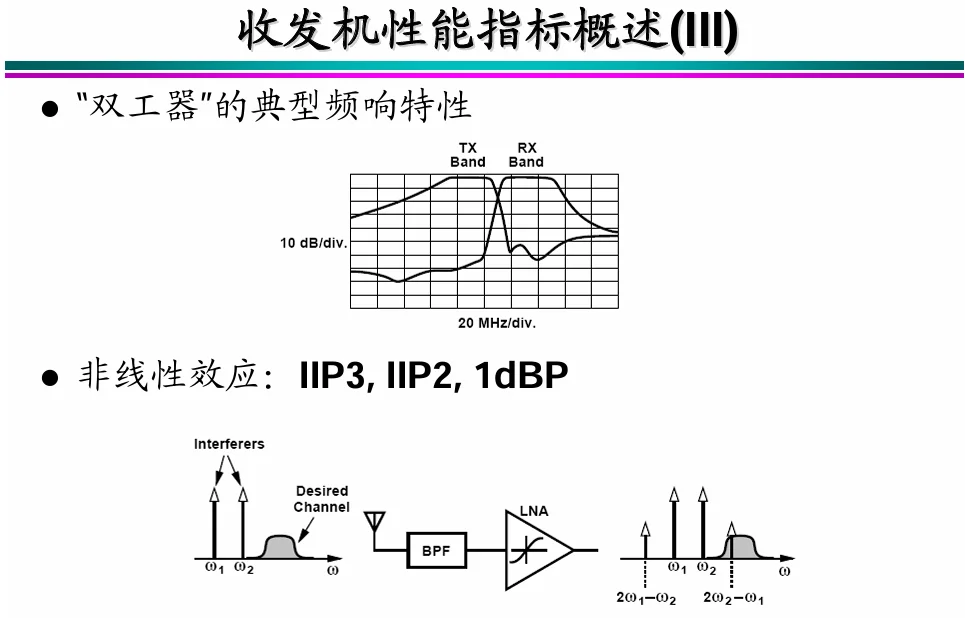

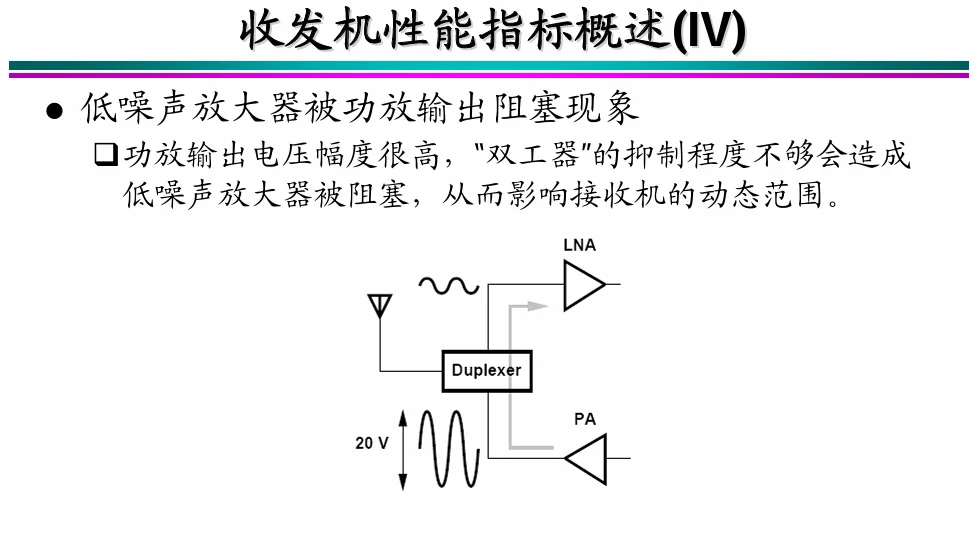

射频放大器（LNA）
功能：提高接收机灵敏度
关键指标：
噪声系数：1-3dB
增益：10-20dB
1dB压缩点：-10dBm以上
输入阻抗：50Ω
2. 混频器模块
工作机制：混频器是超外差接收机的核心器件，实现频率变换功能。
混频器类型
类型 优点 缺点 应用场景
二极管混频器 结构简单、成本低 变换损耗大(6-8dB) 中低频应用
FET混频器 增益高、噪声低 功耗较高 高频通信
双平衡混频器 抑制本振泄漏 电路复杂 精密测量
Gilbert混频器 集成度高 动态范围有限 集成电路
关键性能参数
变换损耗：4-8dB
本振抑制：> 30dB
镜像抑制：> 40dB
动态范围：60-80dB
隔离度：> 20dB
3. 本地振荡器（LO）
功能要求
频率稳定性：±10ppm
相位噪声：-100dBc/Hz@10kHz
频率可调性：覆盖接收频段
输出功率：+7dBm典型值
传统方案：LC振荡器 + 变容二极管调谐
石英晶振 + 倍频链
现代方案：锁相环（PLL）频率综合器
4. 中频处理系统

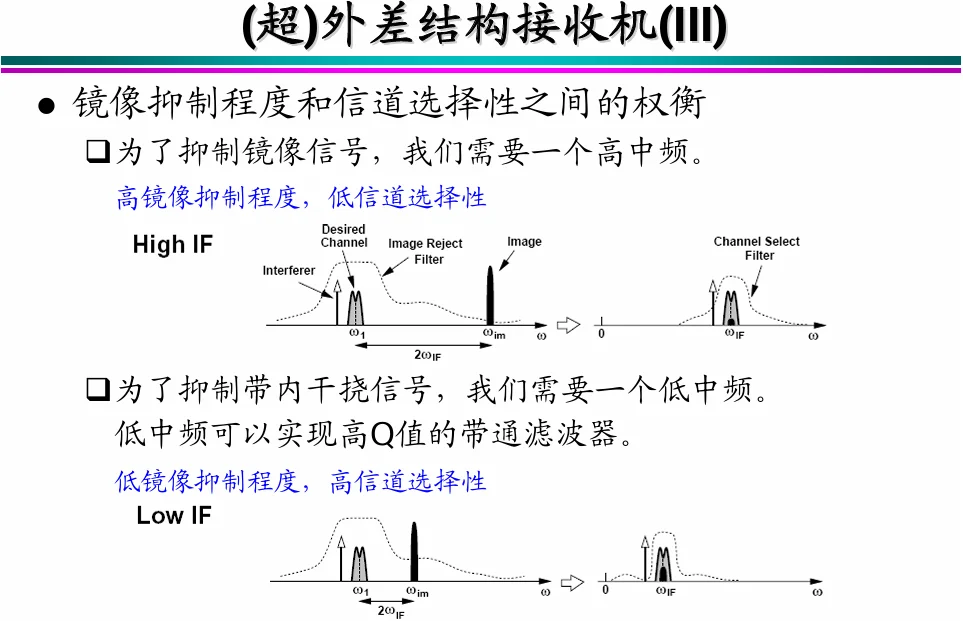

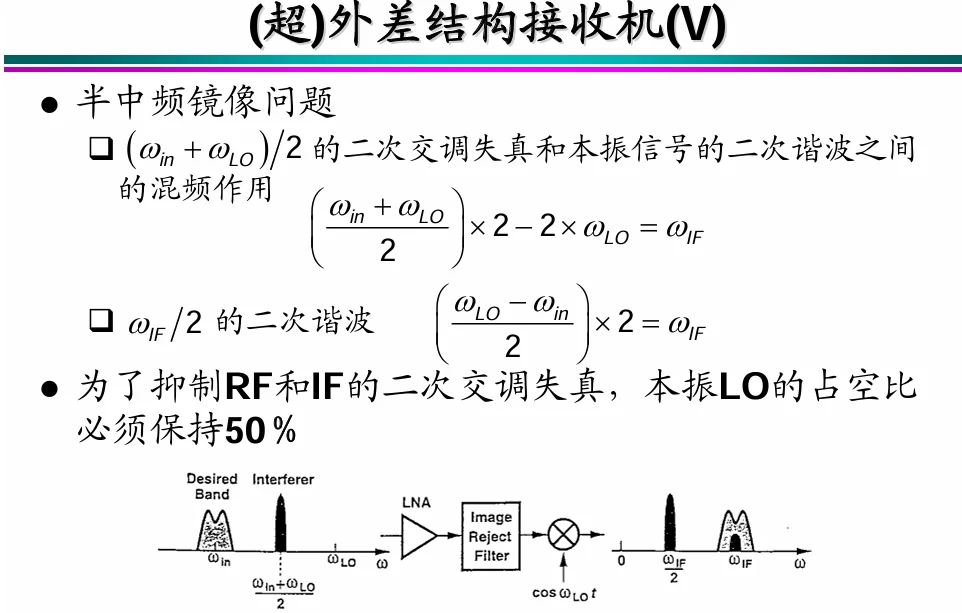

中频频率选择原则
常用中频频率：
AM广播：455kHz、10.7MHz
FM广播：10.7MHz、70MHz
电视：38.9MHz、6MHz
移动通信：70MHz、140MHz
选择依据：
1. 避开射频信号频率
2. 镜像频率抑制要求
3. 滤波器实现难易度
4. 系统动态范围需求
中频放大器设计
级数：2-4级级联
总增益：60-80dB
频率响应：平坦度±0.5dB
自动增益控制：动态范围60-80dB
中频滤波器
功能：确定接收机的选择性
类型对比：
滤波器类型 Q值 选择性 成本 应用
LC滤波器 50-100 一般 低 消费电子
陶瓷滤波器 200-500 较好 中 通信设备
晶体滤波器 1000-10000 优秀 高 专业设备
SAW滤波器 500-2000 很好 中高 移动通信
5. 检波与解调
AM检波
包络检波器：电路：二极管 + RC滤波器
时间常数设计：
τ = RC
1/fmax < τ < 1/fc
FM检波
鉴频器类型：
斜率鉴频器
比值鉴频器
锁相鉴频器
正交检波器
