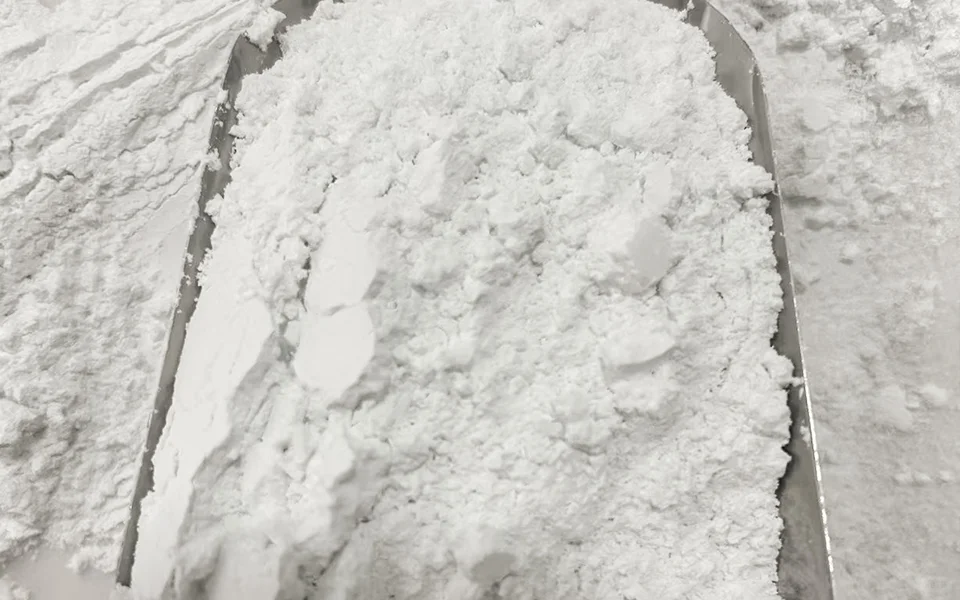

微晶玻璃粉二硅酸锂 Li₂Si₂O₅
Glass-Ceramic Li₂Si₂O₅
一、微观结构：从无序到有序的精密调控

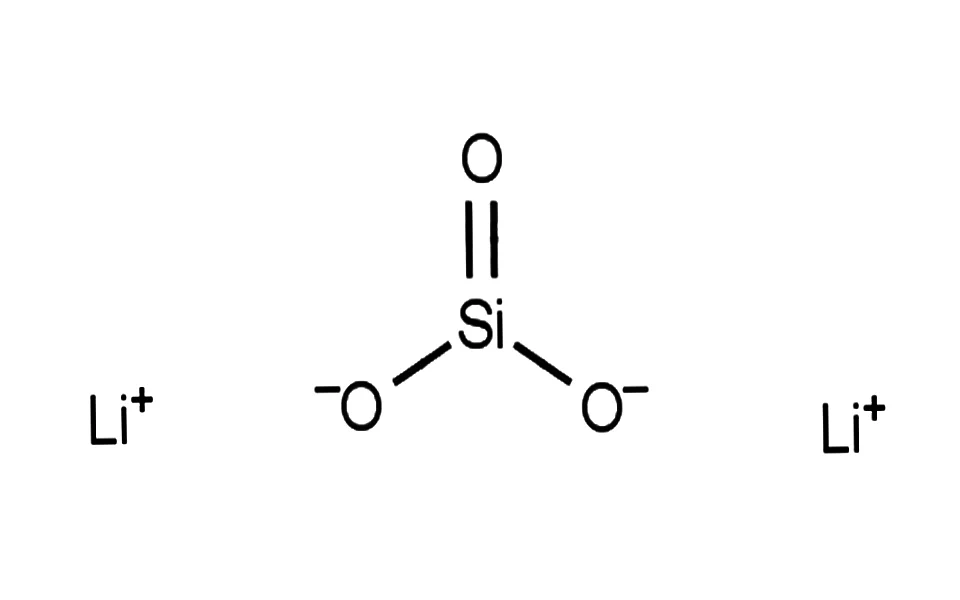

二硅酸锂 ，化学式为Li₂Si₂O₅，由两个锂离子与一个二硅酸根离子组成，其中二硅酸根离子由两个硅氧四面体共享一个氧原子而形成独特结构。这种微观结构赋予了二硅酸锂一系列优异性能。
二、性能参数：多维度的优异表现
1.物理性能
力学性能：二硅酸锂微晶玻璃粉烧结体的弯曲强度可达450-650MPa，维氏硬度约5-6GPa，断裂韧性为2-4MPa・m¹/²。与传统长石质陶瓷（弯曲强度约100-150MPa）相比，其力学性能提升显著。在承受三点弯曲试验时，二硅酸锂微晶玻璃可承受更大的载荷，展现出良好的抗变形与抗断裂能力。
熔点：理论熔点约986℃，但作为微晶玻璃，其烧结温度通常在700~900℃，通过控制晶化温度可调节晶粒尺寸与分布。
热学性能：热膨胀系数在9.5-10.5×10⁻⁶/℃（25-300℃），与人体牙齿（约11×10⁻⁶/℃）接近，适合牙科修复体，可减少热应力导致的开裂。可通过调整Li⁺、Na⁺等碱金属离子的比例，将其热膨胀系数精确调控至6-12×10⁻⁶/℃，与金属、陶瓷等多种材料实现良好的热匹配。
热稳定性：在高温下不易软化，可耐300~500℃长期使用，短期耐温可达800℃以上。

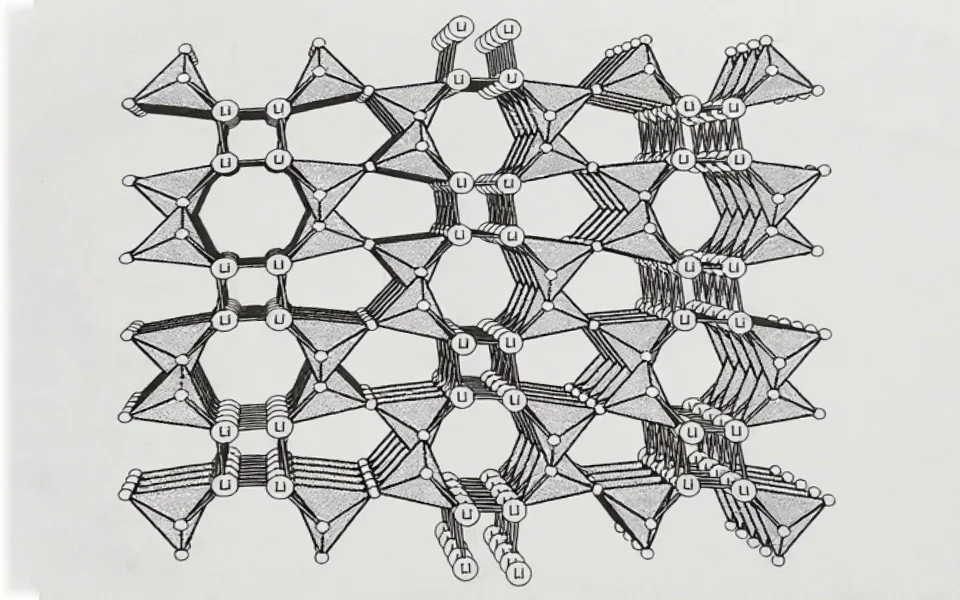

（二硅酸锂晶体结构）
晶粒尺寸：经晶化处理后，二硅酸锂晶体呈针状或板状，尺寸通常为0.5~2μm，均匀分布在玻璃相基体中，赋予材料高强度和韧性。
2.化学性能
耐酸碱性：对稀酸（如柠檬酸、醋酸）和中性溶液具有良好耐受性，但在强碱性溶液（如NaOH）中长时间浸泡可能发生轻微腐蚀，化学稳定性优于传统玻璃。
耐水性：符合ISO7405牙科材料耐水标准，适合口腔潮湿环境。
生物相容性（无毒性）：通过生物相容性测试（如细胞毒性、致敏性试验），可用于制作牙科修复体（如全瓷牙冠），与人体组织亲和性好。
3.机械性能
抗弯强度(强度与硬度)：可达300~500MPa（普通玻璃约50~100MPa），甚至通过晶化工艺优化后可达600MPa以上，接近金属合金强度。
抗压强度：约1200~1500MPa，硬度（维氏硬度）：300~400HV，耐磨性能优异，适合长期承受咀嚼压力。
断裂韧性（K
Glass-Ceramic Li₂Si₂O₅
一、微观结构：从无序到有序的精密调控
二硅酸锂 ，化学式为Li₂Si₂O₅，由两个锂离子与一个二硅酸根离子组成，其中二硅酸根离子由两个硅氧四面体共享一个氧原子而形成独特结构。这种微观结构赋予了二硅酸锂一系列优异性能。
二、性能参数：多维度的优异表现
1.物理性能
力学性能：二硅酸锂微晶玻璃粉烧结体的弯曲强度可达450-650MPa，维氏硬度约5-6GPa，断裂韧性为2-4MPa・m¹/²。与传统长石质陶瓷（弯曲强度约100-150MPa）相比，其力学性能提升显著。在承受三点弯曲试验时，二硅酸锂微晶玻璃可承受更大的载荷，展现出良好的抗变形与抗断裂能力。
熔点：理论熔点约986℃，但作为微晶玻璃，其烧结温度通常在700~900℃，通过控制晶化温度可调节晶粒尺寸与分布。
热学性能：热膨胀系数在9.5-10.5×10⁻⁶/℃（25-300℃），与人体牙齿（约11×10⁻⁶/℃）接近，适合牙科修复体，可减少热应力导致的开裂。可通过调整Li⁺、Na⁺等碱金属离子的比例，将其热膨胀系数精确调控至6-12×10⁻⁶/℃，与金属、陶瓷等多种材料实现良好的热匹配。
热稳定性：在高温下不易软化，可耐300~500℃长期使用，短期耐温可达800℃以上。
（二硅酸锂晶体结构）
晶粒尺寸：经晶化处理后，二硅酸锂晶体呈针状或板状，尺寸通常为0.5~2μm，均匀分布在玻璃相基体中，赋予材料高强度和韧性。
2.化学性能
耐酸碱性：对稀酸（如柠檬酸、醋酸）和中性溶液具有良好耐受性，但在强碱性溶液（如NaOH）中长时间浸泡可能发生轻微腐蚀，化学稳定性优于传统玻璃。
耐水性：符合ISO7405牙科材料耐水标准，适合口腔潮湿环境。
生物相容性（无毒性）：通过生物相容性测试（如细胞毒性、致敏性试验），可用于制作牙科修复体（如全瓷牙冠），与人体组织亲和性好。
3.机械性能
抗弯强度(强度与硬度)：可达300~500MPa（普通玻璃约50~100MPa），甚至通过晶化工艺优化后可达600MPa以上，接近金属合金强度。
抗压强度：约1200~1500MPa，硬度（维氏硬度）：300~400HV，耐磨性能优异，适合长期承受咀嚼压力。
断裂韧性（K
