① 项目背景与目标
随着制造业向智能化转型，人工上下料已无法满足高节拍生产需求。本项目以ABB六轴机械臂为核心，设计一套自动上下料生产线系统，实现工件的自动抓取、输送、定位与装夹，提升生产效率与安全性。设计目标为完成从结构建模、机构分析、仿真验证到系统布局优化的全流程工程方案。
② 系统结构与组成

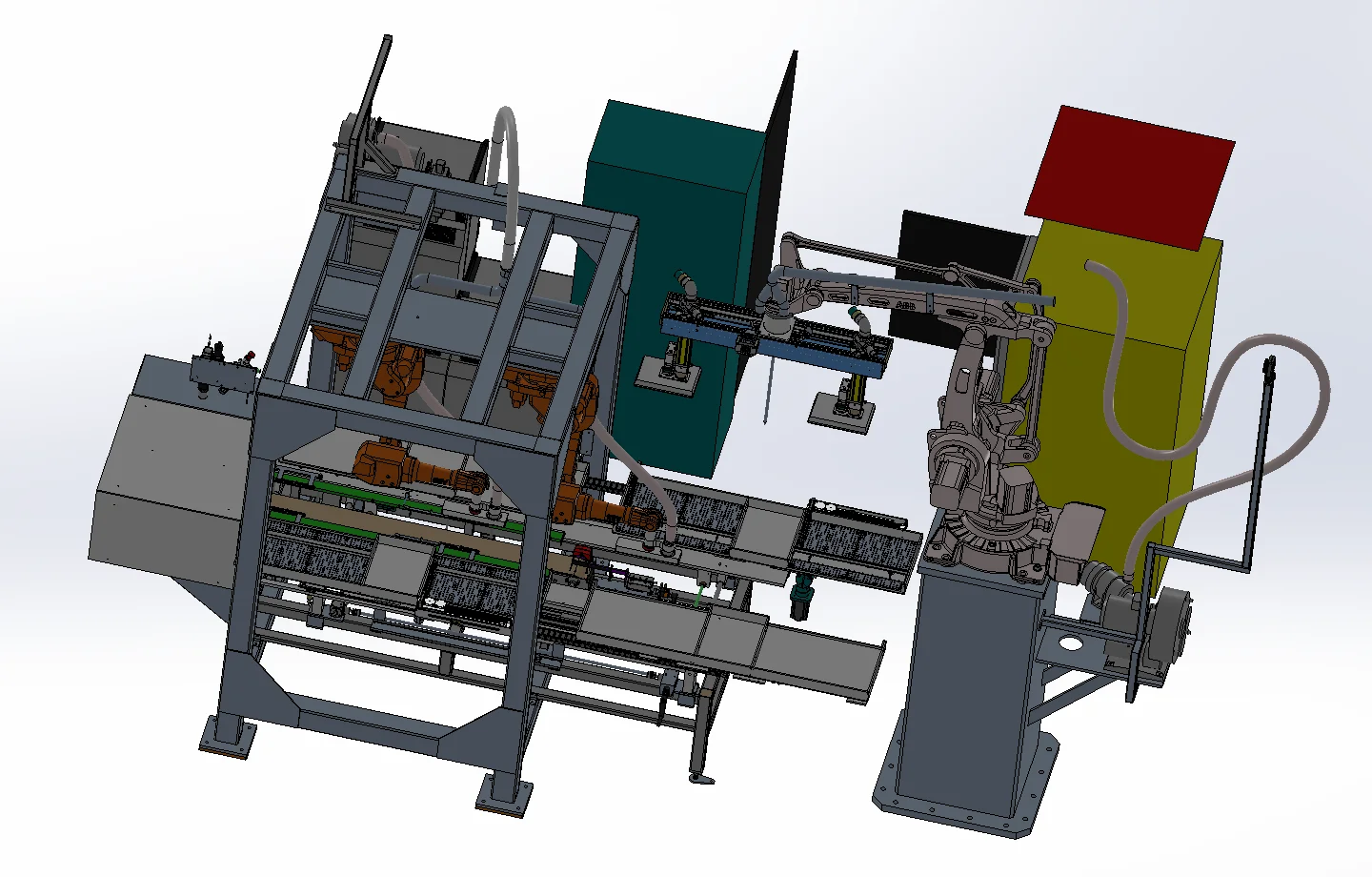

整机系统由机械臂单元、输送单元、定位工装及电控系统四部分组成：

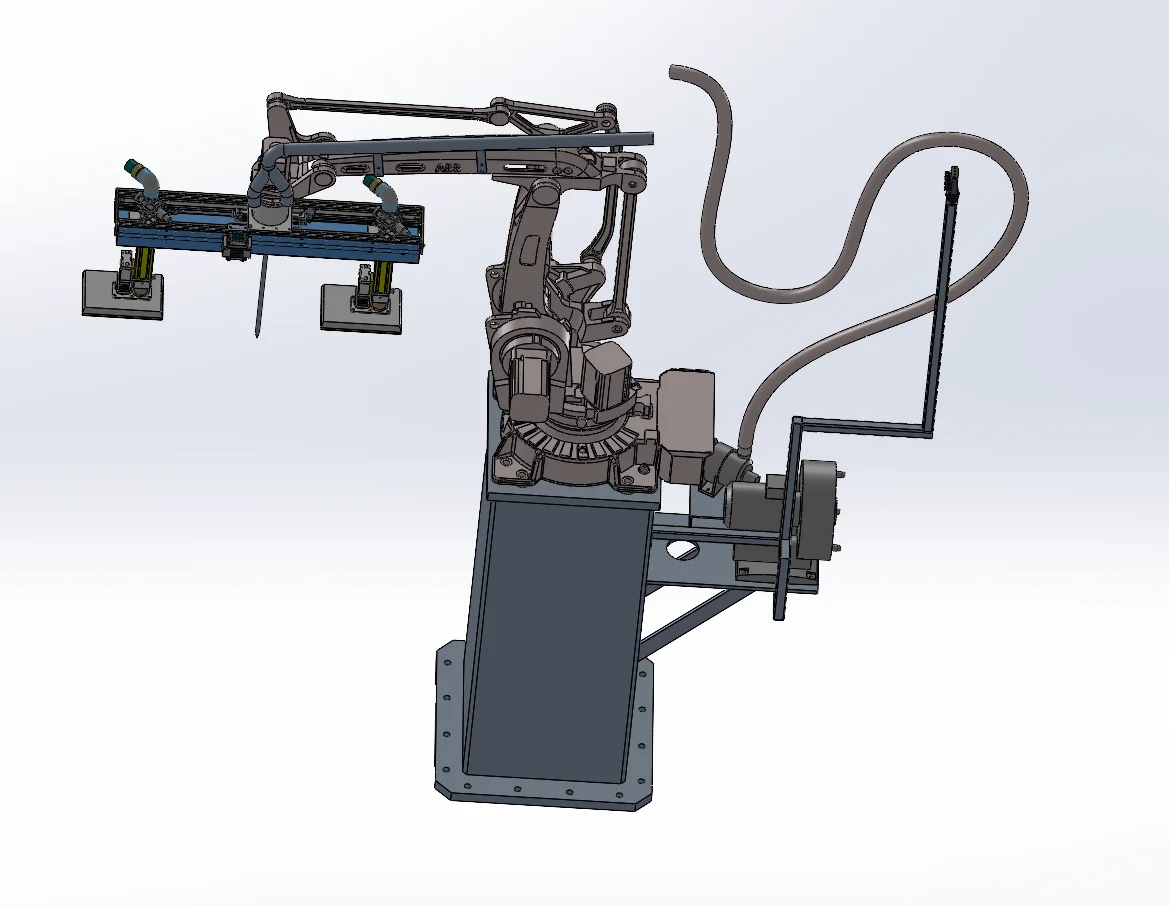

**机械臂模块：**采用ABB六自由度机器人，末端夹具使用双吸盘真空抓取结构，满足不同尺寸工件的快速切换；
**输送模块：**双层皮带线结构，上层用于工件进料，下层用于出料，搭配变频调速与光电检测系统；
**工装夹具：**采用气动快换定位机构，实现装夹自动复位；

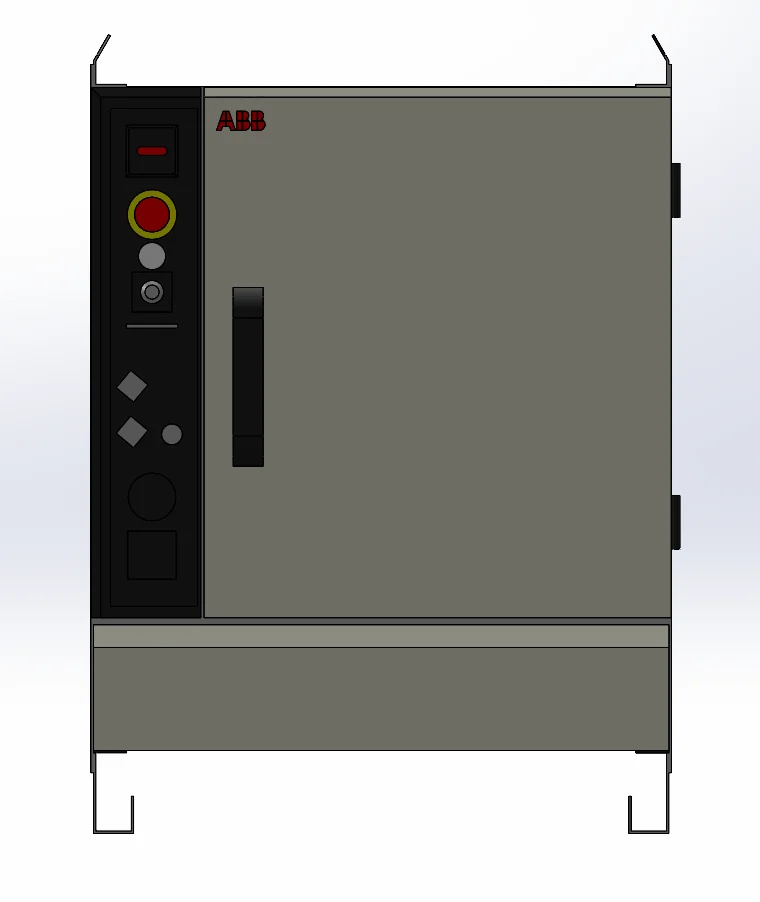

**电气控制柜：**内置PLC与机器人控制系统，联动控制各模块。
整机外形约3.5×2.2m，占地紧凑，结构稳定，具备良好可扩展性。
③ 设计计算与仿真分析
**机构运动学分析：**建立六轴机械臂DH参数模型，仿真验证其工作空间覆盖范围达1200mm，能满足双工位上下料需求；
**动力学计算：**根据工件质量m=4.5kg，取最大加速度a=2.5m/s²，末端负载力F=11.25N。结合机械臂自身质量分布进行扭矩平衡分析，确保关节电机在额定范围内运行；
**结构受力仿真：**在SolidWorks Simulation中对主支架进行静力分析，最大应力为62MPa，安全系数2.8，满足钢结构稳定性要求；
**节拍分析：**单工位上下料周期T=6.2s，综合节拍提升约30%，大幅提高生产效率。
④ 设计周期与实施流程
第1–2周：需求分析与方案论证；
第3–5周：结构建模与机构参数计算；
第6–8周：运动仿真与强度验证；
第9–10周：装配优化与控制系统逻辑设计。
⑤ 技术亮点与创新点
⭐ 集成ABB六轴机械臂与自动输送系统；
⭐ 模块化框架设计，结构刚性强、维护便捷；
⭐ 吸盘夹具采用气动自平衡，防止偏载；
⭐ 联动控制实现多工位同步操作；
⭐ 可扩展视觉定位与MES系统接口。
⑥ 专业收获与总结
该项目使我系统掌握了工业机器人集成设计、结构受力分析、气动控制与自动化系统布局等关键技能。从最初的参数选型到整机装配仿真，完成了从理论到工程落地的全过程，体现了机械设计专业的综合工程能力与创新思维。
#机械设计 #ABB机械臂 #自动上下料 #机器人集成 #SolidWorks #工业自动化 #智能制造 #毕业设计 #生产线设计
