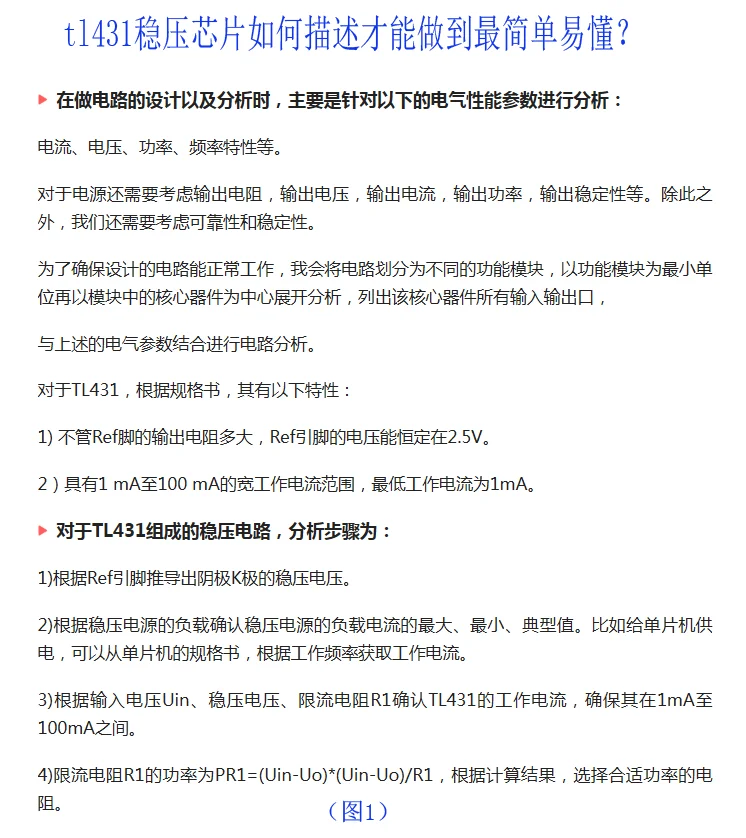

tl431稳压芯片如何描述才能做到最简单易懂？
在做电路的设计以及分析时，主要是针对以下的电气性能参数进行分析：
电流、电压、功率、频率特性等。
对于电源还需要考虑输出电阻，输出电压，输出电流，输出功率，输出稳定性等。除此之外，我们还需要考虑可靠性和稳定性。
为了确保设计的电路能正常工作，我会将电路划分为不同的功能模块，以功能模块为最小单位再以模块中的核心器件为中心展开分析，列出该核心器件所有输入输出口，
与上述的电气参数结合进行电路分析。
对于TL431，根据规格书，其有以下特性：
1) 不管Ref脚的输出电阻多大，Ref引脚的电压能恒定在2.5V。
2）具有1 mA至100 mA的宽工作电流范围，最低工作电流为1mA。
对于TL431组成的稳压电路，分析步骤为：
1)根据Ref引脚推导出阴极K极的稳压电压。
2)根据稳压电源的负载确认稳压电源的负载电流的最大、最小、典型值。比如给单片机供电，可以从单片机的规格书，根据工作频率获取工作电流。
3)根据输入电压Uin、稳压电压、限流电阻R1确认TL431的工作电流，确保其在1mA至100mA之间。
4)限流电阻R1的功率为PR1=(Uin-Uo)*(Uin-Uo)/R1，根据计算结果，选择合适功率的电阻。

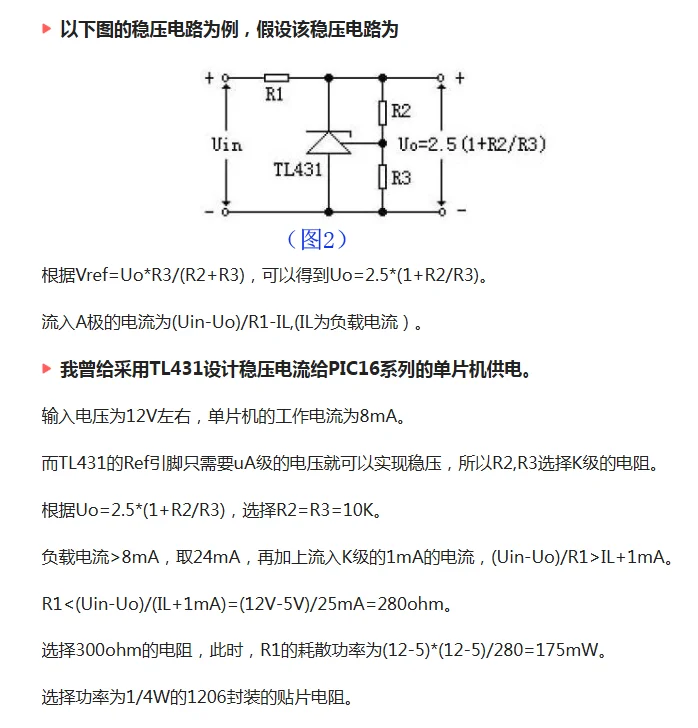

以下图的稳压电路为例，假设该稳压电路为
根据Vref=Uo*R3/(R2+R3)，可以得到Uo=2.5*(1+R2/R3)。
流入A极的电流为(Uin-Uo)/R1-IL,(IL为负载电流）。
我曾给采用TL431设计稳压电流给PIC16系列的单片机供电。
输入电压为12V左右，单片机的工作电流为8mA。
而TL431的Ref引脚只需要uA级的电压就可以实现稳压，所以R2,R3选择K级的电阻。
根据Uo=2.5*(1+R2/R3)，选择R2=R3=10K。
负载电流>8mA，取24mA，再加上流入K级的1mA的电流，(Uin-Uo)/R1>IL+1mA。
R1<(Uin-Uo)/(IL+1mA)=(12V-5V)/25mA=280ohm。
选择300ohm的电阻，此时，R1的耗散功率为(12-5)*(12-5)/280=175mW。
选择功率为1/4W的1206封装的贴片电阻。
