锂电池制备工艺：从材料到成品的全流程解析
一、工艺概述
锂电池制备分前段极片制造、中段电芯组装、后段检测封装三大阶段，各环节精度直接决定性能与安全性。从原料到成品需经匀浆、涂布、辊压、叠片、注液、化成分容等数十道工序。
二、前段极片制造

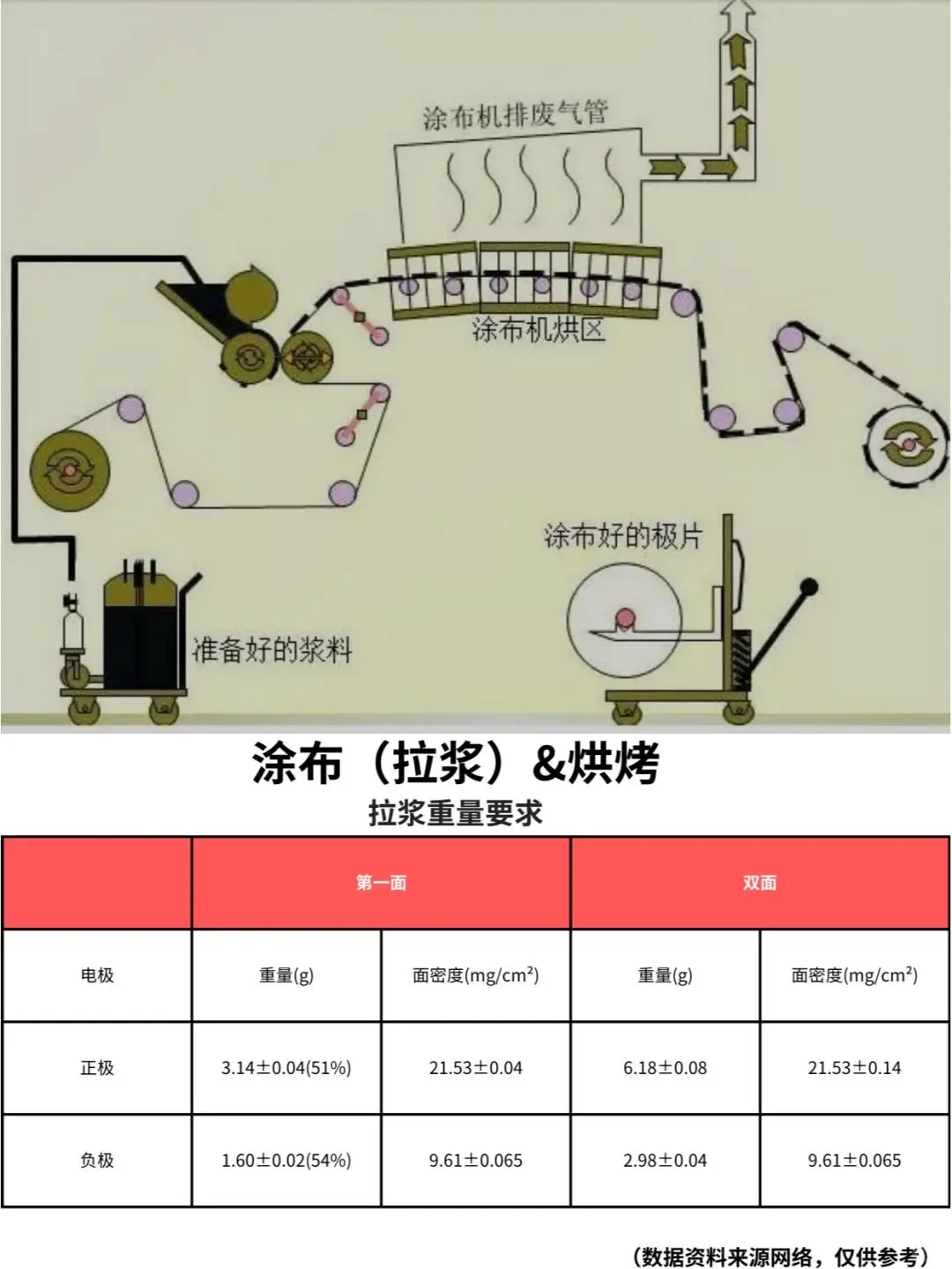

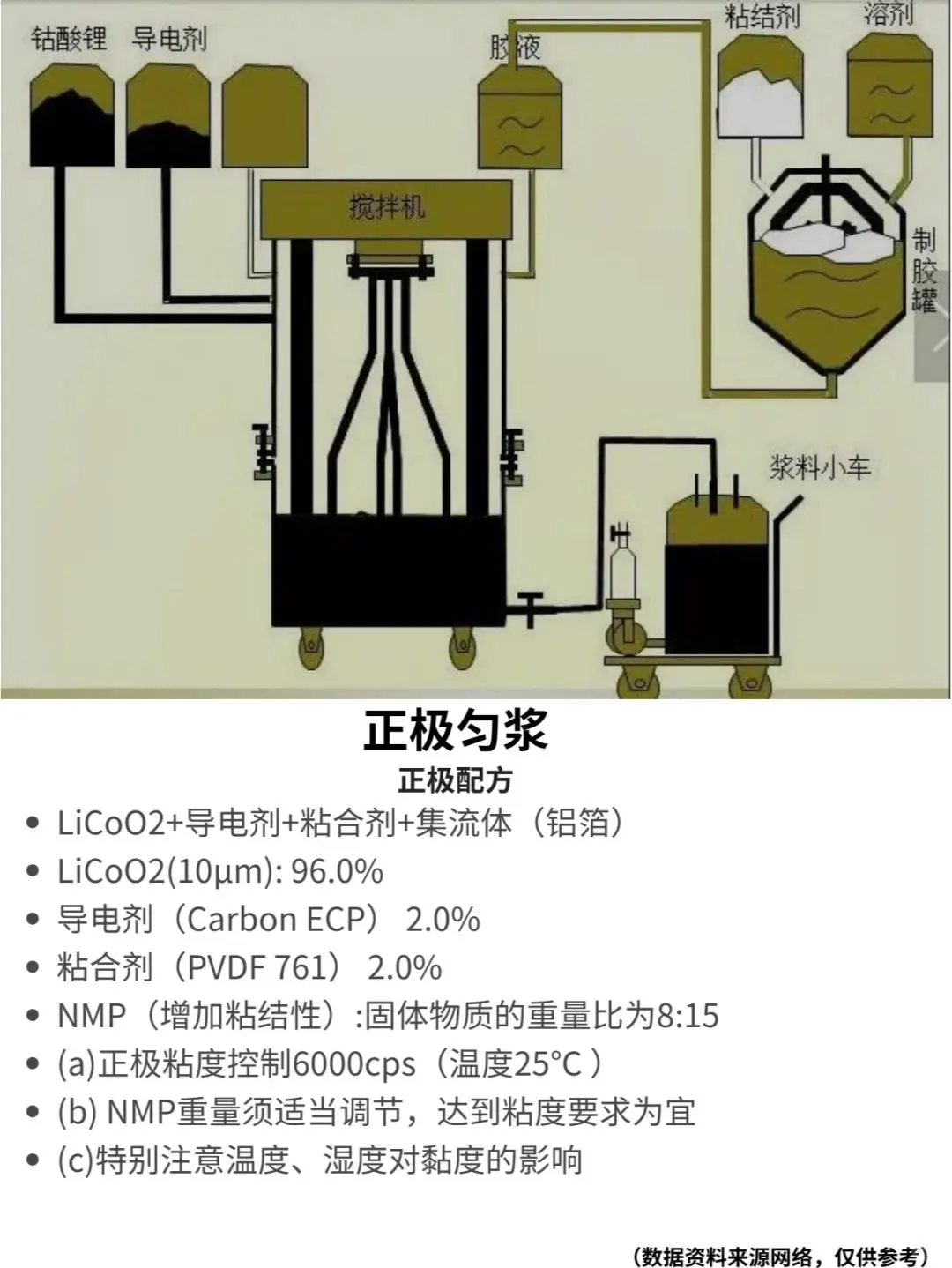

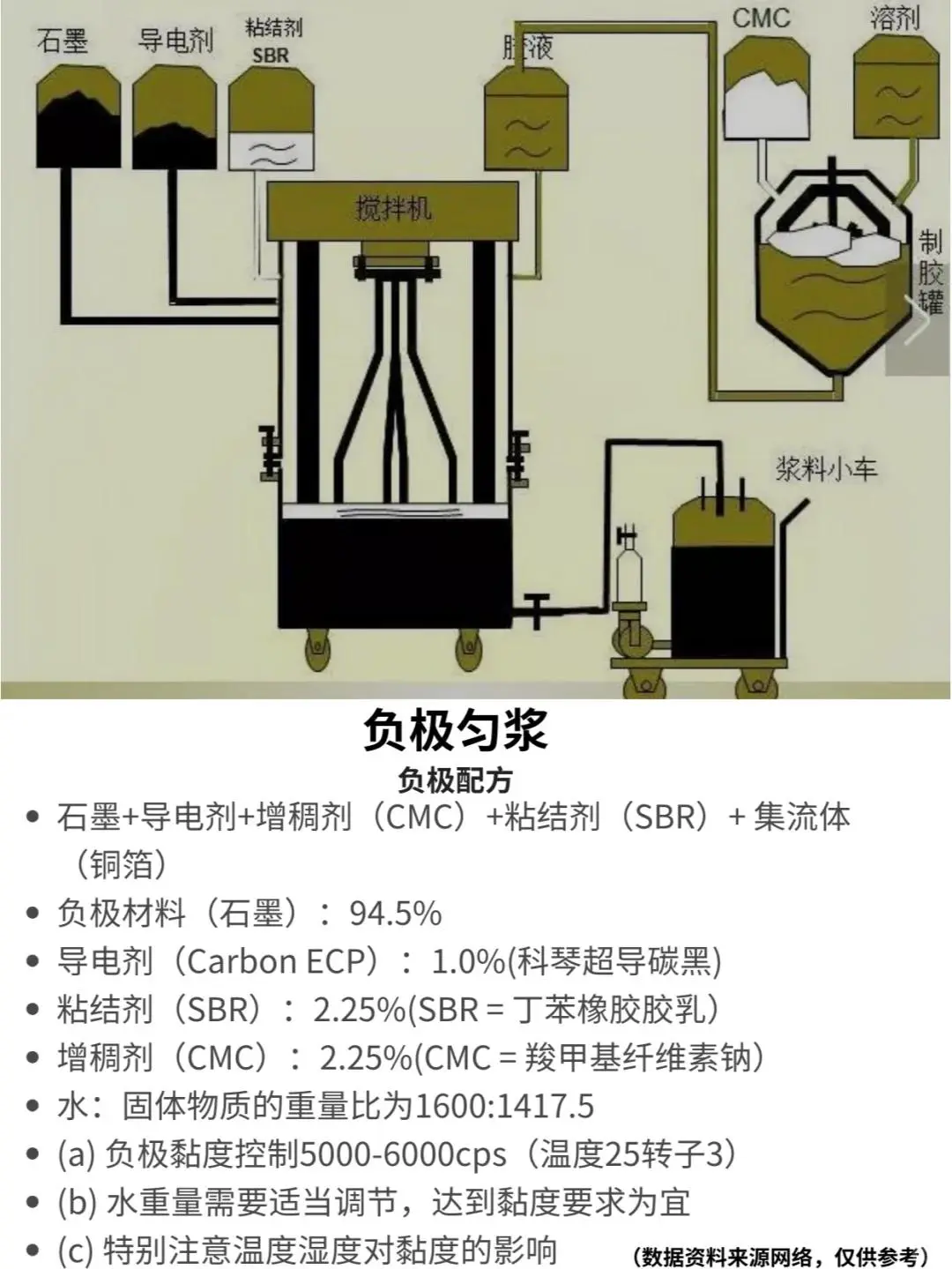

匀浆与涂布：将活性物质、导电剂、粘结剂混合成浆料，涂覆于铝箔（正极）或铜箔（负极）。三元电池正极用镍钴锰酸锂与炭黑等混合，磷酸铁锂电池以磷酸铁锂为核心，通过高精度涂布机确保均匀性。

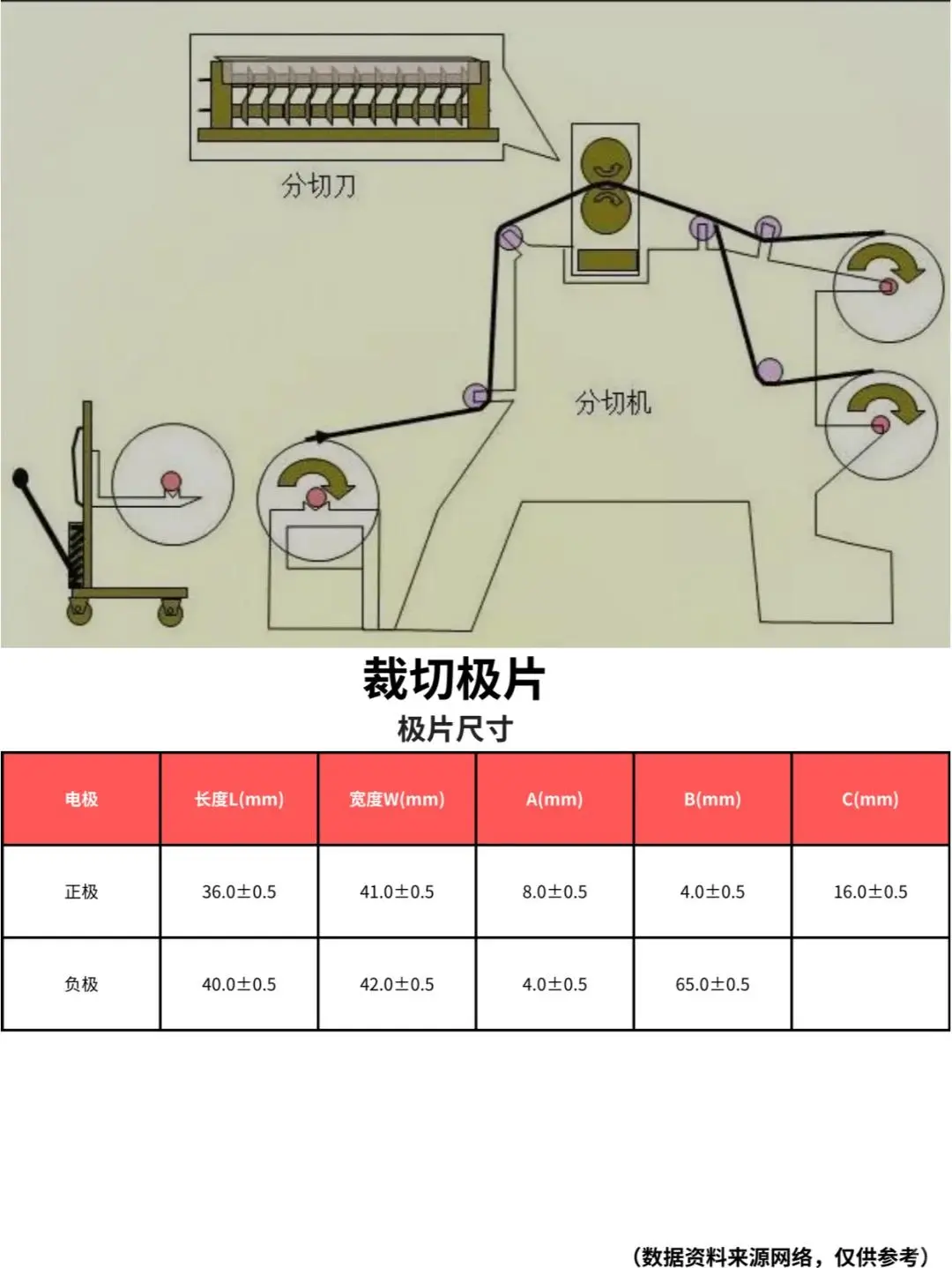

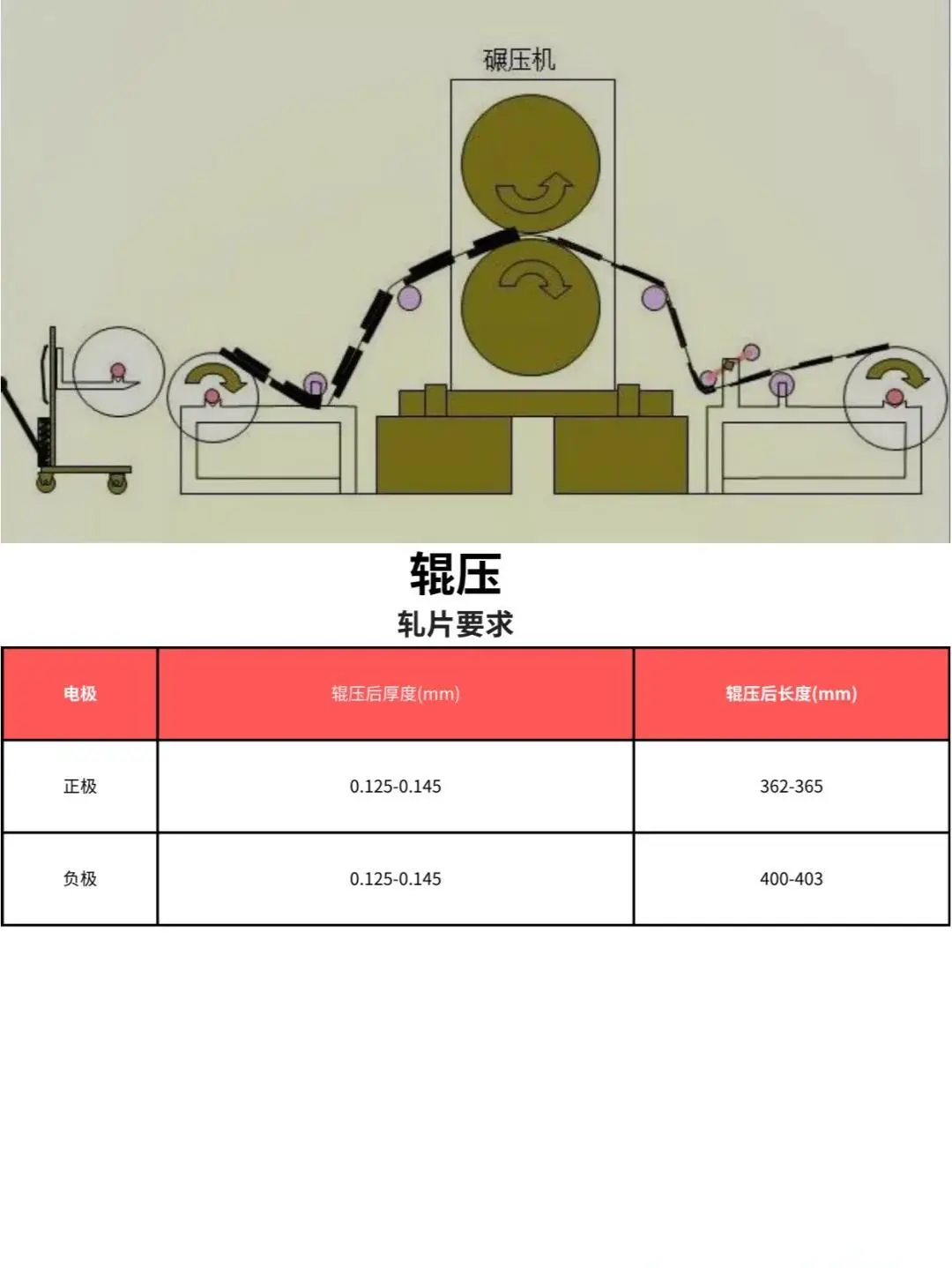

辊压与分切：辊压机将极片压实至设计厚度，正极热压解决褶皱，负极适配硅基膨胀特性；分切机切割成指定宽度，配合在线检测剔除缺陷。
三、中段电芯组装

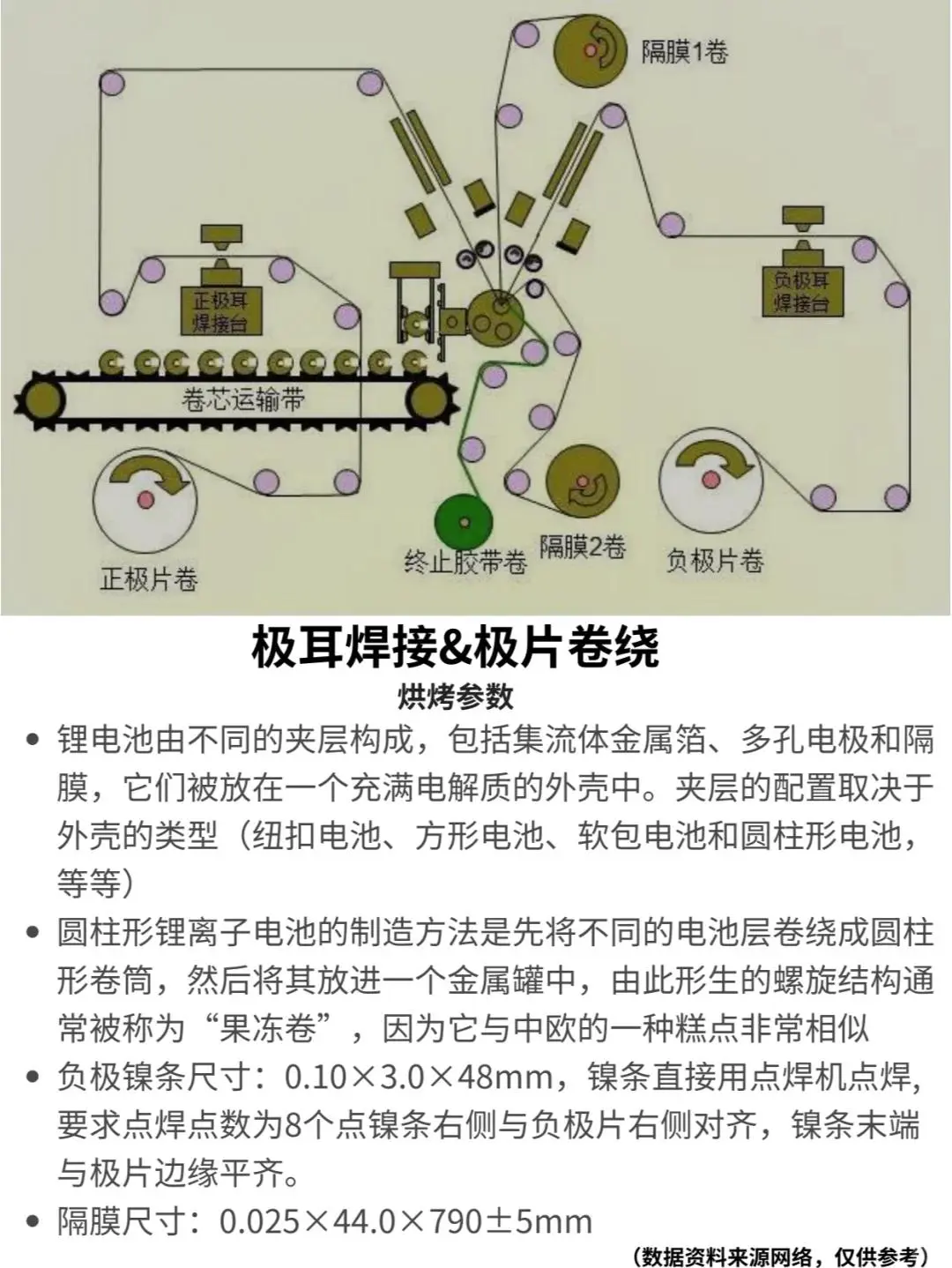

叠片与卷绕：叠片机将极片与隔膜叠放，错位精度≤0.5mm，适用于高能量密度电池；卷绕机卷成圆柱形电芯，效率更高。

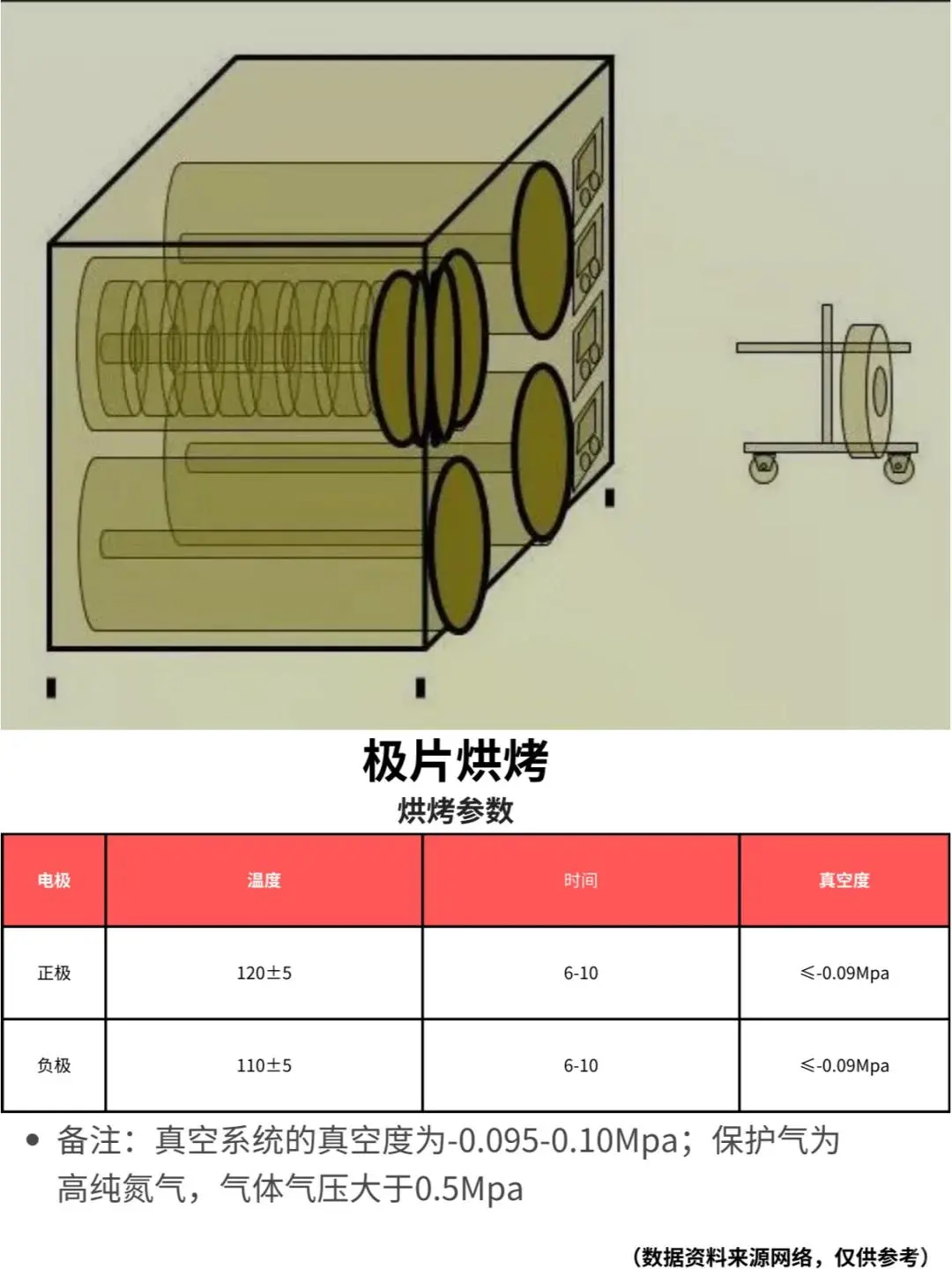

注液与烘烤：120-150℃真空烘烤去除水分（≤20ppm），高压注液机注入电解液，三元电池用碳酸酯类溶剂，磷酸铁锂电池添加阻燃剂提升安全性。
四、后段检测封装
化成分容：充放电激活电池，通过容量、内阻分级确保一致性，高温老化与 OCV 测试剔除不合格品。

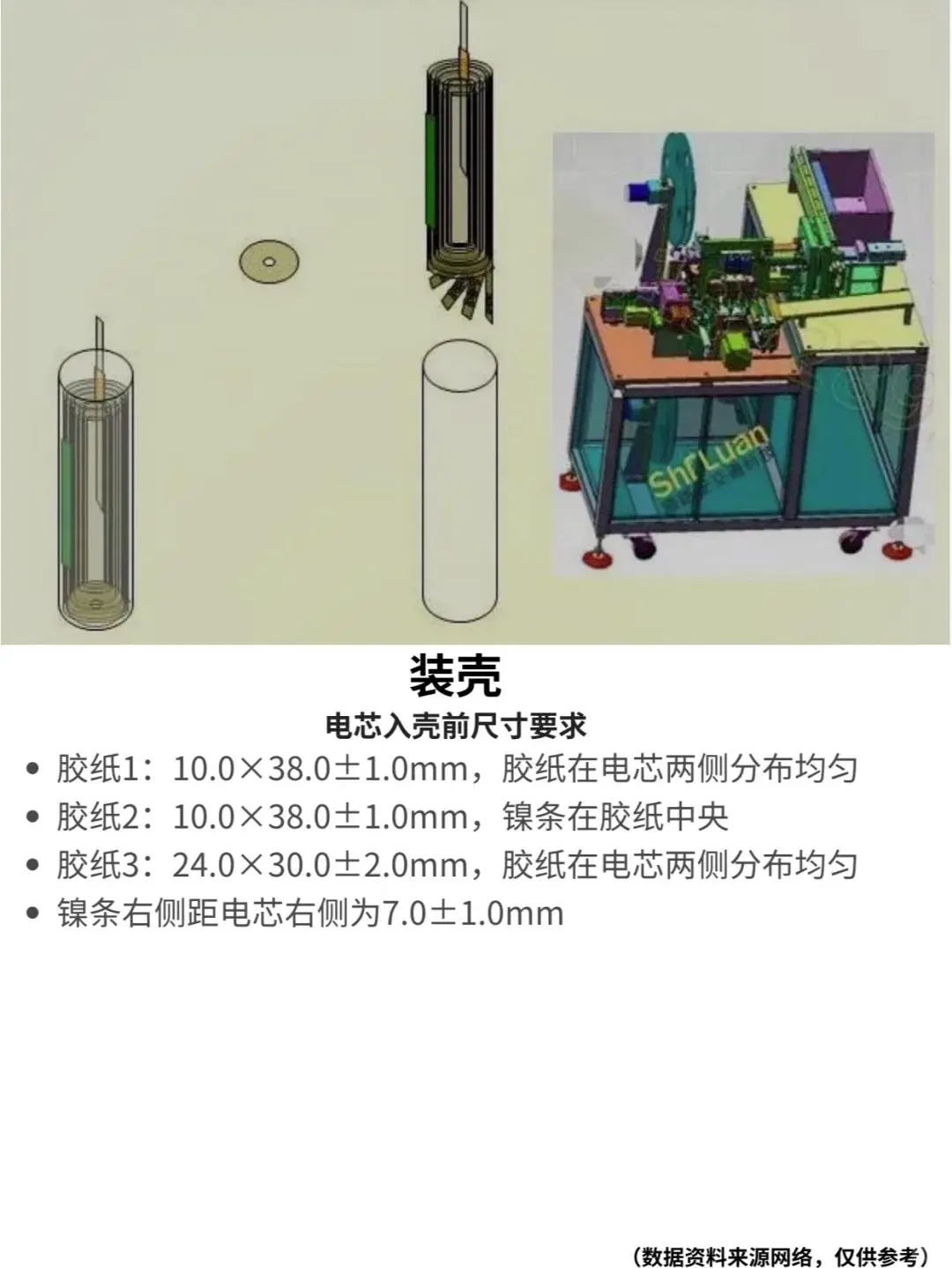

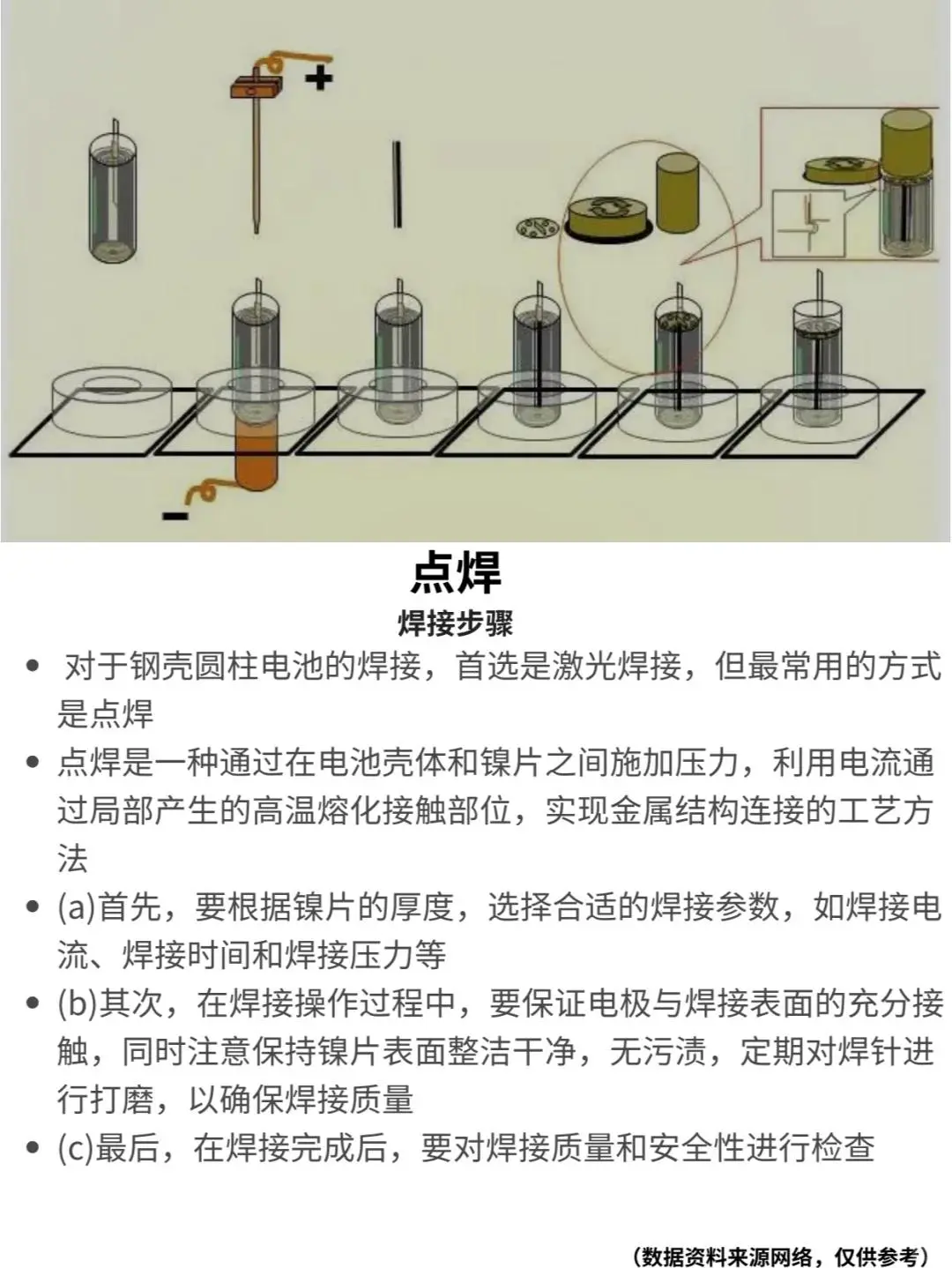

封装与测试：激光焊接密封电芯，集成 BMS 系统；经高低温循环、振动冲击等测试，磷酸铁锂电池热稳定性优于三元电池。
五、材料体系差异
三元电池能量密度高（达 230Wh/kg），需纯氧烧结；磷酸铁锂结构稳定，热失控风险低。硅碳负极通过气相沉积解决膨胀问题，干电极技术实现无溶剂生产，能耗降 30%。
六、质量与环保
在线检测保障极片精度，工信部要求三元电池能量密度≥230Wh/kg、循环寿命≥1500 次。溶剂回收率超 99%，废旧电池金属回收率超 95%，符合环保标准。
七、未来趋势
固态电池通过干法电极工艺提升能量密度至 500Wh/kg；数字孪生与柔性产线实现工艺优化与多材料兼容生产，推动行业向高能量、高安全、绿色化发展。
#哪种电池制备更简单 [PK]#
#锂电池 #电池制造 #工艺流程 #电池生产
一、工艺概述
锂电池制备分前段极片制造、中段电芯组装、后段检测封装三大阶段，各环节精度直接决定性能与安全性。从原料到成品需经匀浆、涂布、辊压、叠片、注液、化成分容等数十道工序。
二、前段极片制造
匀浆与涂布：将活性物质、导电剂、粘结剂混合成浆料，涂覆于铝箔（正极）或铜箔（负极）。三元电池正极用镍钴锰酸锂与炭黑等混合，磷酸铁锂电池以磷酸铁锂为核心，通过高精度涂布机确保均匀性。
辊压与分切：辊压机将极片压实至设计厚度，正极热压解决褶皱，负极适配硅基膨胀特性；分切机切割成指定宽度，配合在线检测剔除缺陷。
三、中段电芯组装
叠片与卷绕：叠片机将极片与隔膜叠放，错位精度≤0.5mm，适用于高能量密度电池；卷绕机卷成圆柱形电芯，效率更高。
注液与烘烤：120-150℃真空烘烤去除水分（≤20ppm），高压注液机注入电解液，三元电池用碳酸酯类溶剂，磷酸铁锂电池添加阻燃剂提升安全性。
四、后段检测封装
化成分容：充放电激活电池，通过容量、内阻分级确保一致性，高温老化与 OCV 测试剔除不合格品。
封装与测试：激光焊接密封电芯，集成 BMS 系统；经高低温循环、振动冲击等测试，磷酸铁锂电池热稳定性优于三元电池。
五、材料体系差异
三元电池能量密度高（达 230Wh/kg），需纯氧烧结；磷酸铁锂结构稳定，热失控风险低。硅碳负极通过气相沉积解决膨胀问题，干电极技术实现无溶剂生产，能耗降 30%。
六、质量与环保
在线检测保障极片精度，工信部要求三元电池能量密度≥230Wh/kg、循环寿命≥1500 次。溶剂回收率超 99%，废旧电池金属回收率超 95%，符合环保标准。
七、未来趋势
固态电池通过干法电极工艺提升能量密度至 500Wh/kg；数字孪生与柔性产线实现工艺优化与多材料兼容生产，推动行业向高能量、高安全、绿色化发展。
#哪种电池制备更简单 [PK]#
#锂电池 #电池制造 #工艺流程 #电池生产
