⚡️ 锂电池注液设备：电解液的“精准投喂大师”—动力电池生产的“心脏输液师”

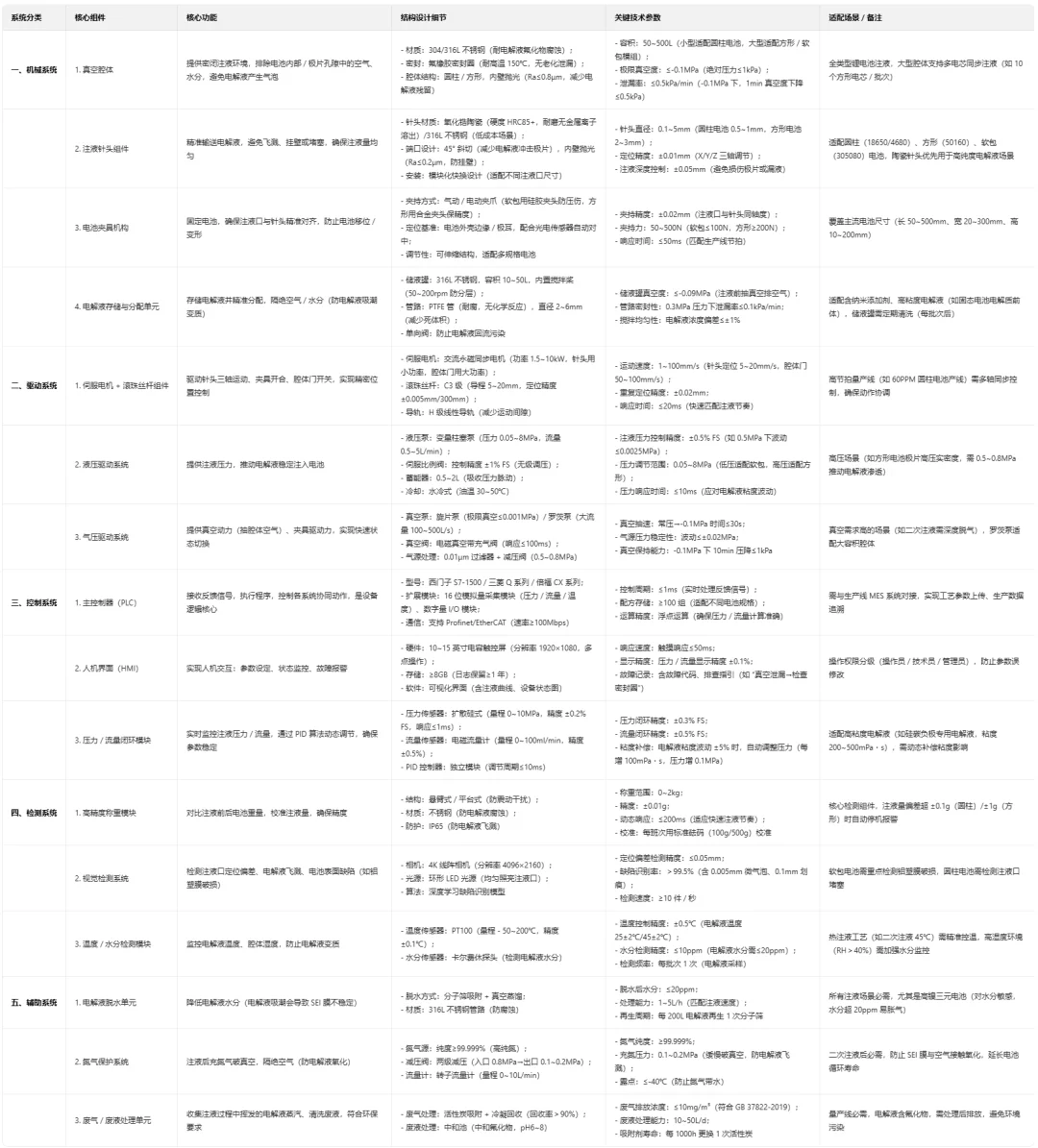

? 一、组成结构：模块化精密车间
核心单元：

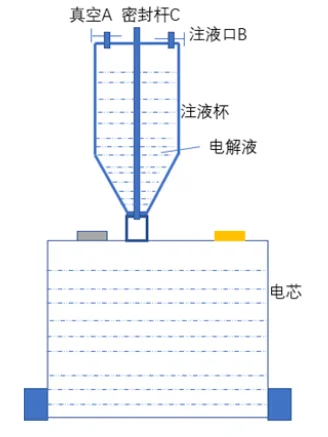

注液泵：精密计量泵（如齿轮泵/螺杆泵），类比“医用注射器”，精准控制电解液剂量
真空压力系统：真空腔+加压模块，相当于“高压锅+抽气泵”，创造浸润环境
托盘夹具：定制化电池夹具，类似“乐高底座”，适配方形/圆柱/软包电池
称重模块：高精度电子秤（精度±0.1g），担任“营养师”，实时监控注液量
辅助系统：
MES数据链：绑定电池条码，记录注液参数（注液量/真空度/时间），实现“全流程溯源”
密封检测仪：气压传感器检测注液孔密封性，杜绝“漏液刺客”

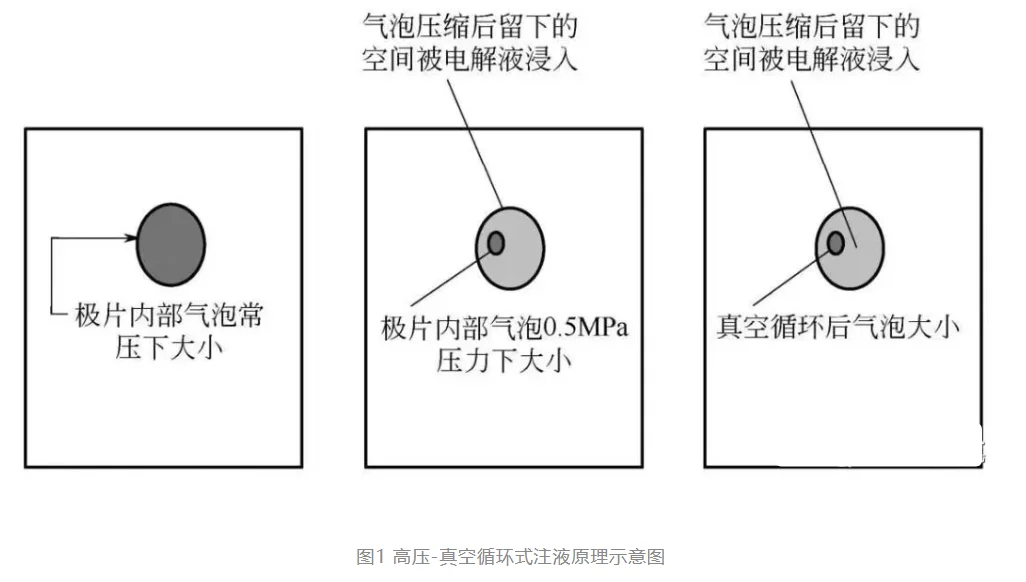

⚙️ 二、工作原理：毛细作用的“压力游戏”
三步渗透法则（类比“海绵吸奶茶”）：

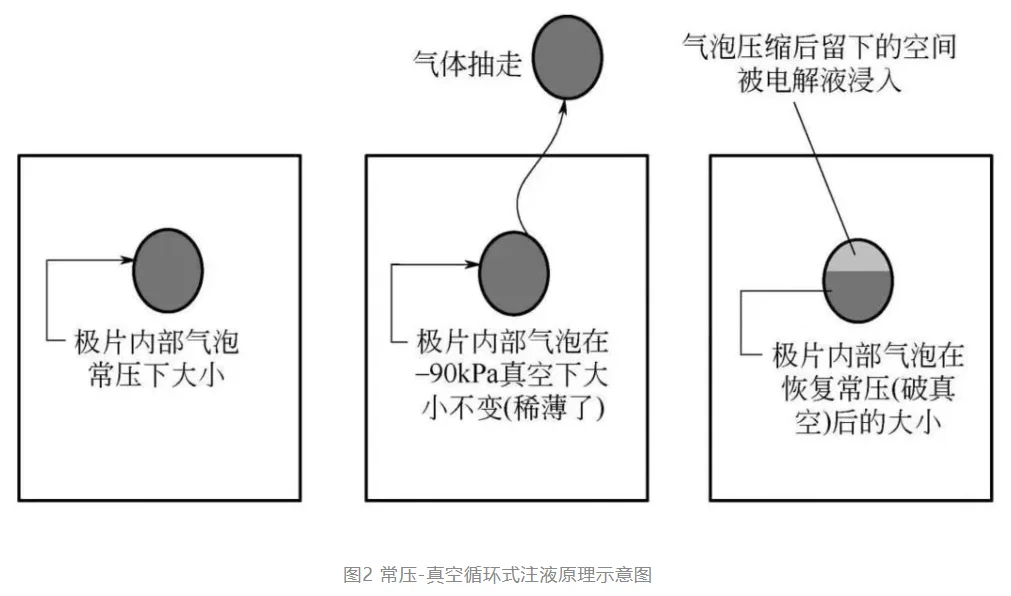

抽真空：抽出电池内部空气→制造负压环境（奶茶杯抽成真空）
注液+加压：电解液注入后，加压至0.5~0.8MPa（相当于水下60米压力），逼电解液挤入极片孔隙（吸管猛嘬奶茶）

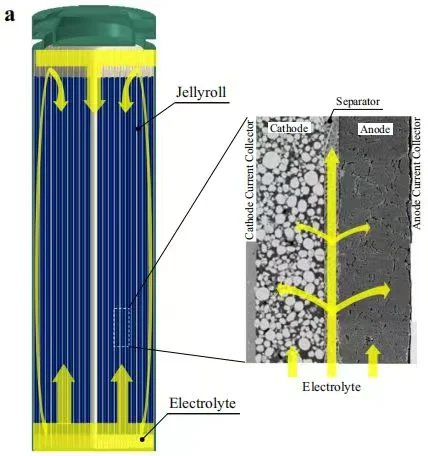

静置循环：多次真空-加压循环，让电解液均匀浸润（反复摇晃杯底珍珠）
✅ 逻辑：压力差越大→浸润越快（高压注液效率↑50% vs 常压）

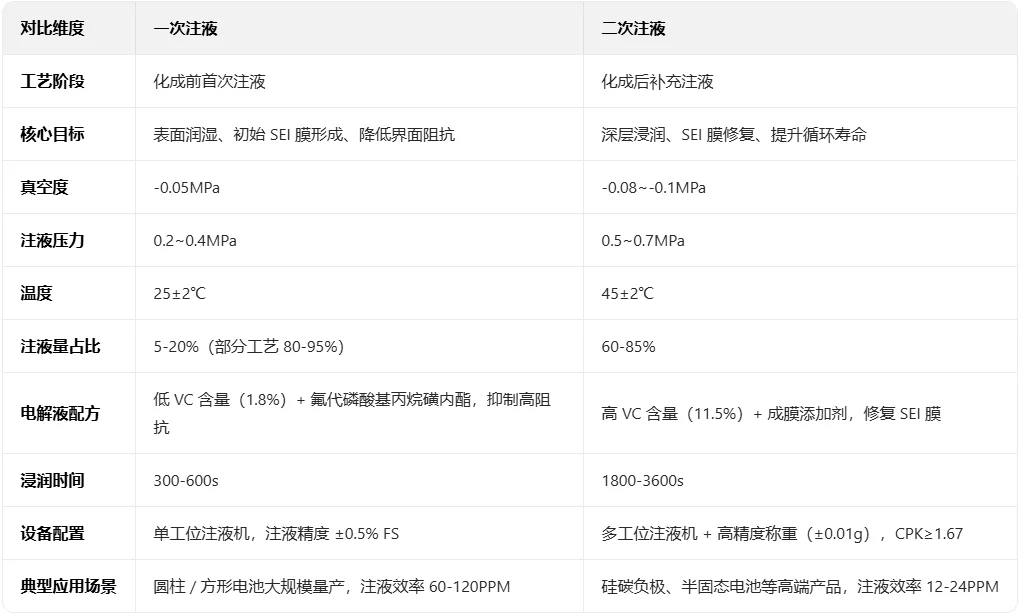

? 三、一次注液 vs 二次注液：
核心目标：建立离子通道（“打地基”）vs补液提升浸润度（“精装修”）
注液量：总液量70%~80%vs变量补液（前称重计算差值）
工艺重点：快速渗透防析锂vs微量精准控制（精度±0.05g）
? 类比：
一次注液 = 给蛋糕胚浇糖浆（必须浸透底层）
二次注液 = 蛋糕裱花补糖霜（精准点缀不滴漏）
? 四、质量控制点：注液的“六大军规”
注液精度：CPK≥1.33（百万分之63缺陷），靠精密泵+实时称重反馈
浸润均匀性：
NG案例：极片中部干区→循环跳水（像夹生米饭）
解法：加压循环次数↑+温度控制（40±5℃降低电解液粘度）
密封性：氦检漏率≤0.05cc/min（注液孔插胶钉如“红酒塞封瓶”）
无尘环境：露点≤-40℃（防止电解液遇水变质）

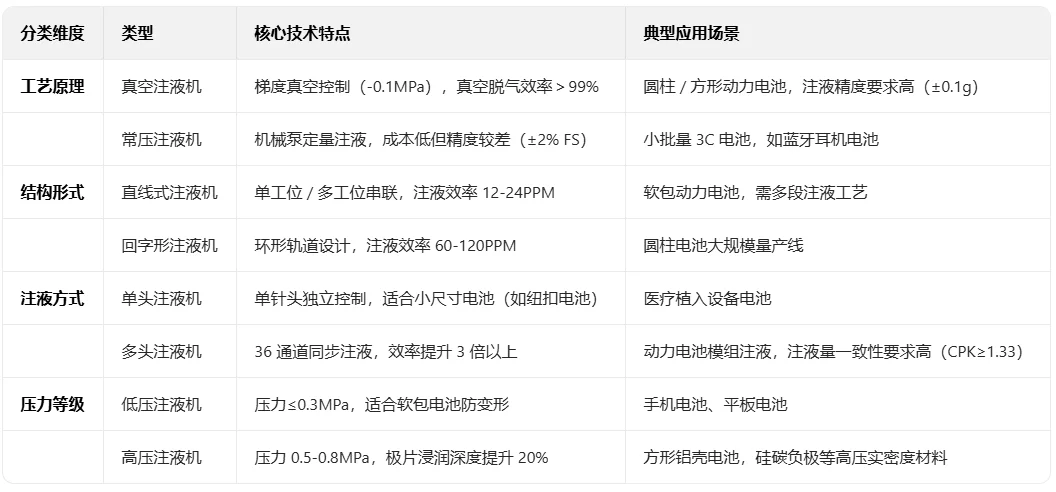

? 五、注液机分类：四大门派
按压力等级：
真空派（低压常压）：成本低，效率慢 → 低端电池
高压派（0.5~0.8MPa）：动力电池主流，浸润快
超高压派（1~2MPa）：未来高密度电池“黑科技”
按结构形态：
转盘式：圆桌火锅式作业，占地小 → 圆柱电池优选
直线式：流水线精准控制 → 方形/软包电池主力
#汽车 #汽修 #新能源 #锂电池 #化工 #三元锂电池 #自动化 #工业 #科普 #生化环材
