高效LED电路的电源适配优化是提升整体能效的关键，需从输入电源处理、输出电流控制和关键元件选型三个环节系统性地降低损耗。
? 输入电源处理：降低转换损耗

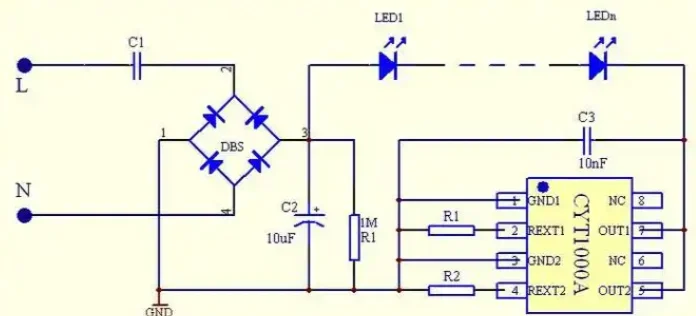

对于交流输入（如AC 220V），优化重点在于整流电路和功率因数校正（PFC）。采用肖特基二极管（如SB360，正向压降0.5V）替代普通硅二极管（如1N4007，正向压降0.7V），可显著降低导通损耗，例如在5W电路中损耗可减少约28%。同时，引入主动PFC电路（如使用ICE3PCS01芯片）能将功率因数提升至0.95以上，减少谐波电流带来的电网损耗，使转换效率提升5%-8%。滤波环节应选用高频低阻电解电容（ESR < 50mΩ），以降低纹波损耗。
对于直流输入（如DC 12V），核心是避免线性损耗。应根据输入电压与LED总正向电压（Vf）的关系正确选择开关电源拓扑（Buck、Boost或Buck-Boost），而非效率低下的线性驱动。在必须使用线性稳压器（LDO）时，应选择低压差LDO（如TPS79933，压差仅0.2V），以减少压差导致的功率损耗。
⚡ 输出电流控制：精准恒流与降低损耗
输出电流的精准控制对效率和LED寿命至关重要。采样电阻的损耗（P = I²R）不容忽视，应在保证控制精度的前提下尽量选择低阻值电阻（如输出100mA电流时选用0.1Ω而非0.2Ω）。同时，选用温度系数更低的合金电阻，可以避免因温升导致的电流漂移和额外调整损耗。
开关管（MOS管） 的选型直接影响导通损耗和开关损耗。应选择低导通电阻（Rds(on)）的MOS管（如AO3400，Rds(on)=0.07Ω）。驱动芯片的工作频率也需优化，高频芯片（如500kHz至1MHz）有助于减小无源元件体积，但需平衡开关损耗的增加。
? 关键元件选型：全面优化无源器件
电感的损耗主要来自铜损和磁芯损耗。应选择直流电阻（DCR）低的漆包铜线电感和适合工作频率的磁芯材料（如高频应用选用铁氧体磁芯PC40材质）。续流二极管应优选正向压降更低的肖特基二极管（如SS34）。电容方面，输出端采用多层陶瓷电容（MLCC），其极低的等效串联电阻（ESR，可<10mΩ）能大幅降低纹波损耗；输入端在大电流场景下可选用低ESR的固态电容。
