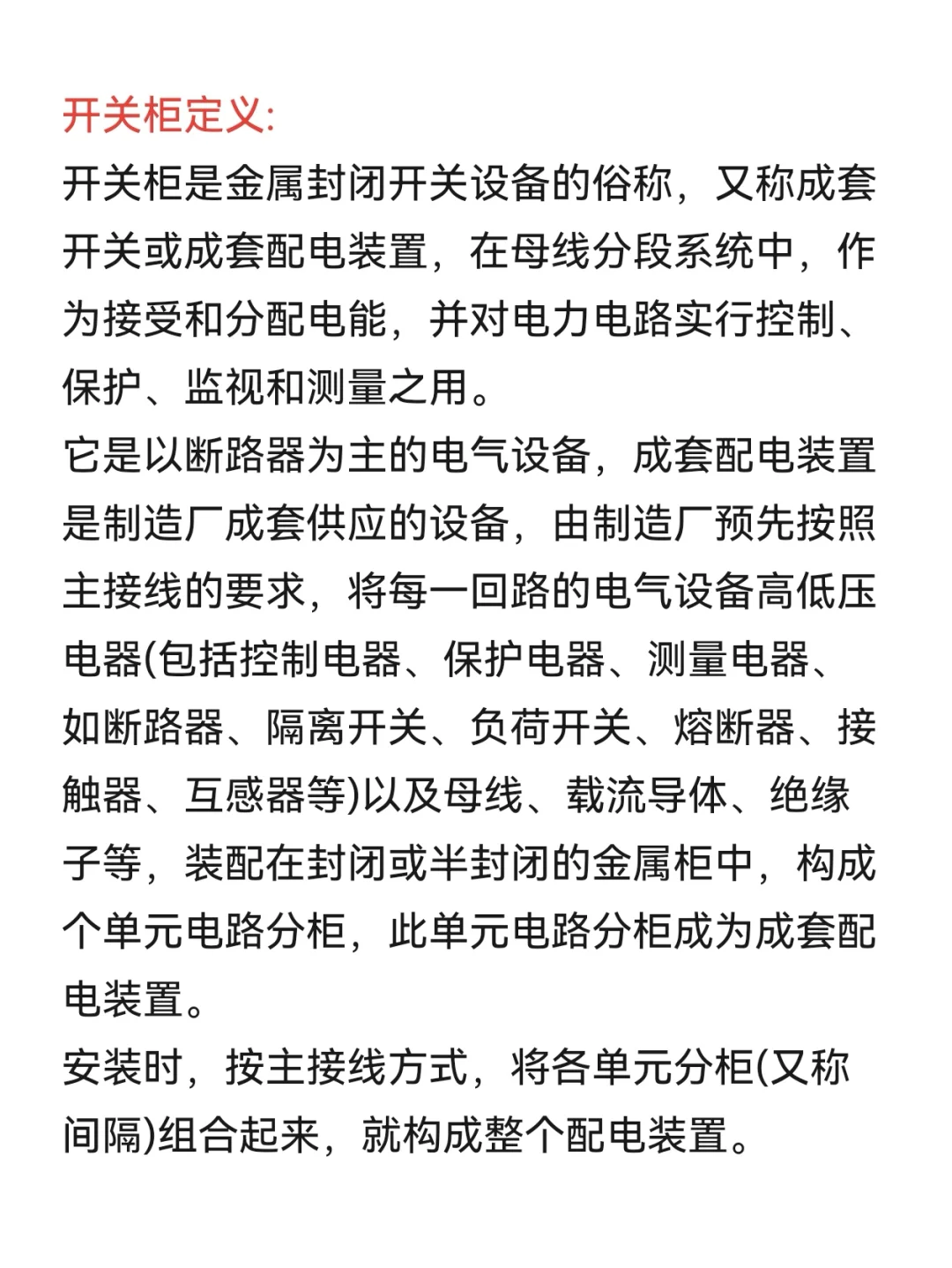

开关柜定义:
开关柜是金属封闭开关设备的俗称，又称成套开关或成套配电装置，在母线分段系统中，作为接受和分配电能，并对电力电路实行控制、保护、监视和测量之用。
它是以断路器为主的电气设备，成套配电装置是制造厂成套供应的设备，由制造厂预先按照主接线的要求，将每一回路的电气设备高低压电器(包括控制电器、保护电器、测量电器、如断路器、隔离开关、负荷开关、熔断器、接触器、互感器等)以及母线、载流导体、绝缘子等，装配在封闭或半封闭的金属柜中，构成个单元电路分柜，此单元电路分柜成为成套配电装置。
安装时，按主接线方式，将各单元分柜(又称间隔)组合起来，就构成整个配电装置。

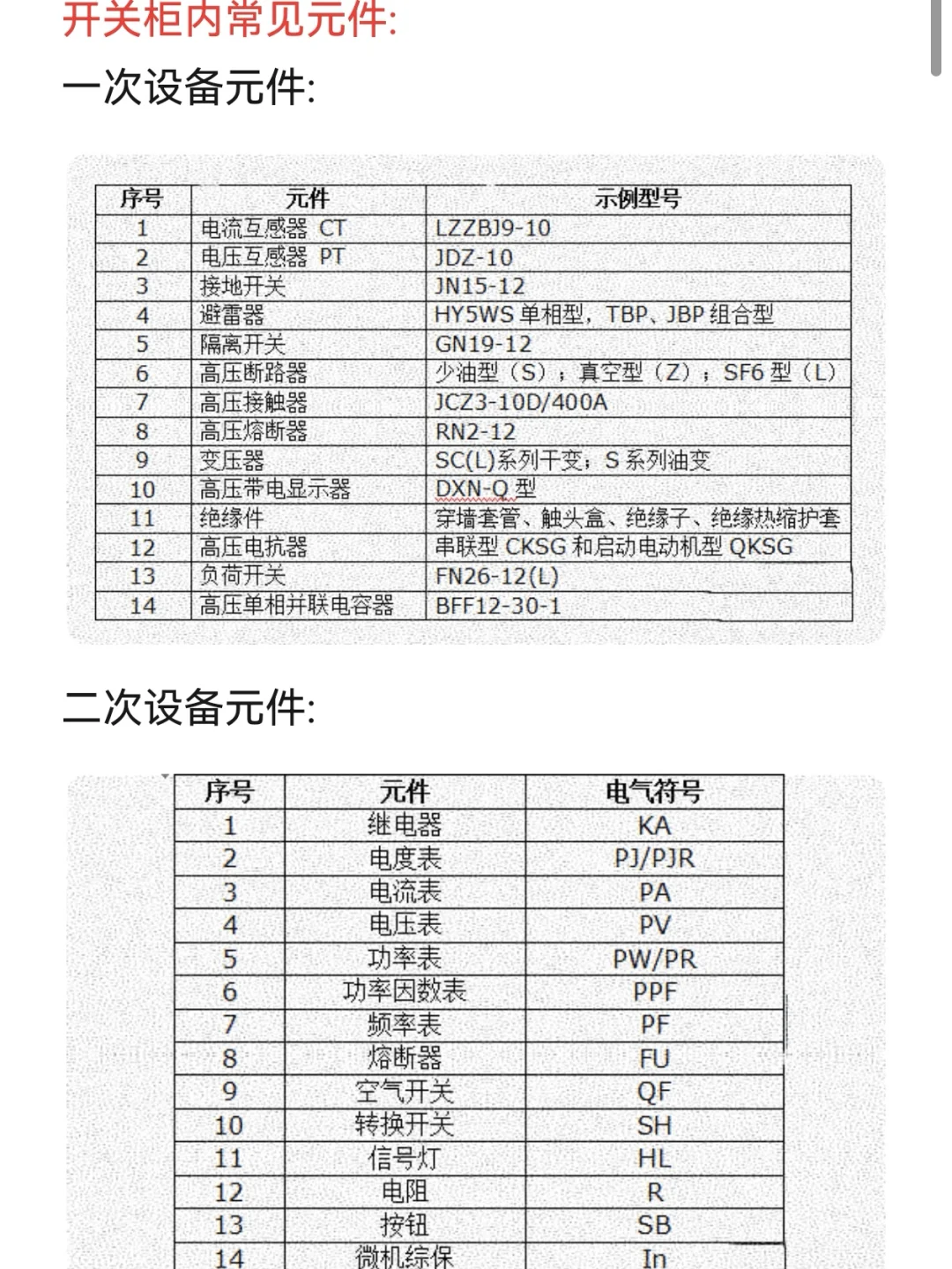

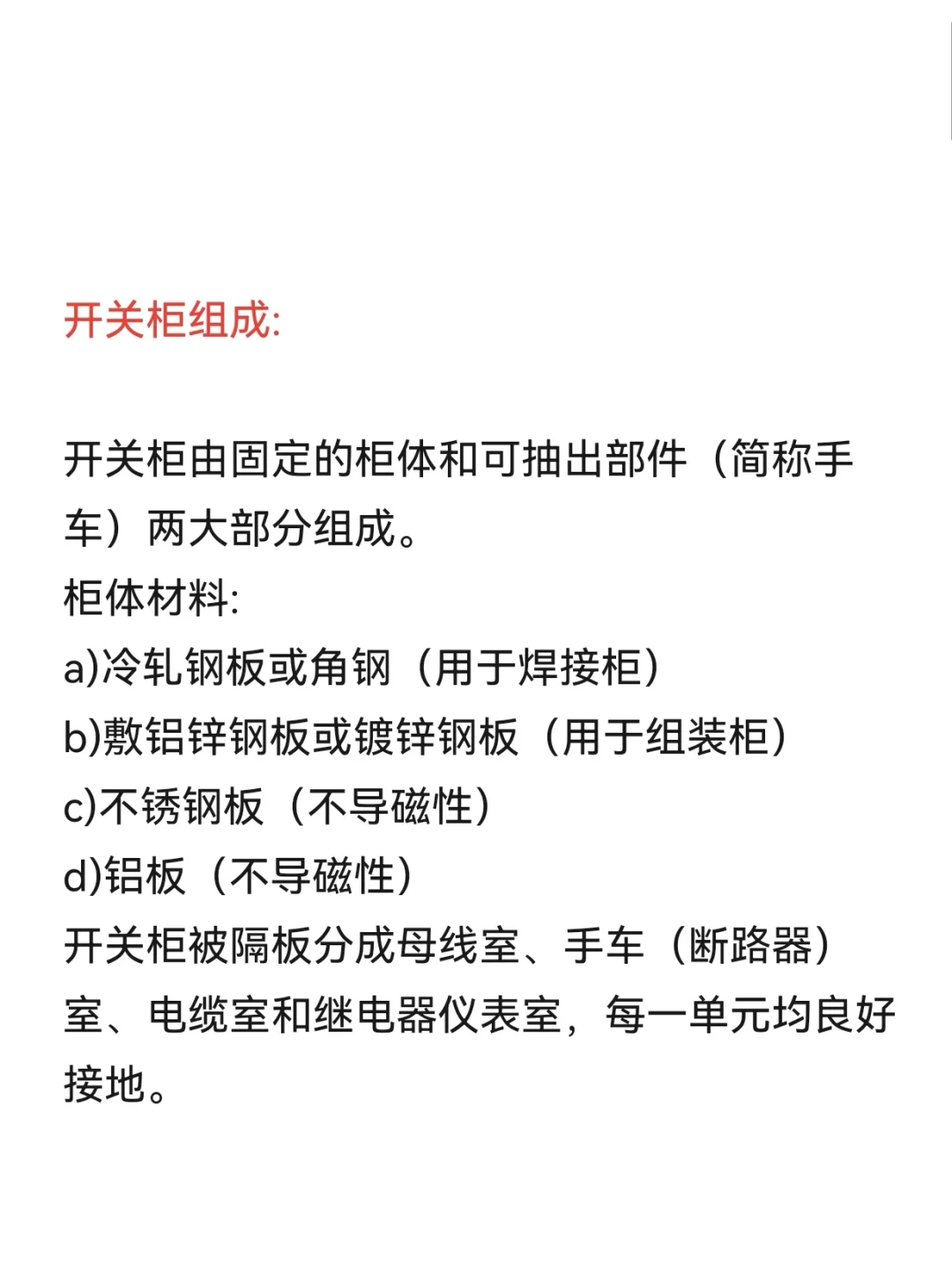

开关柜组成:
开关柜由固定的柜体和可抽出部件（简称手车）两大部分组成。

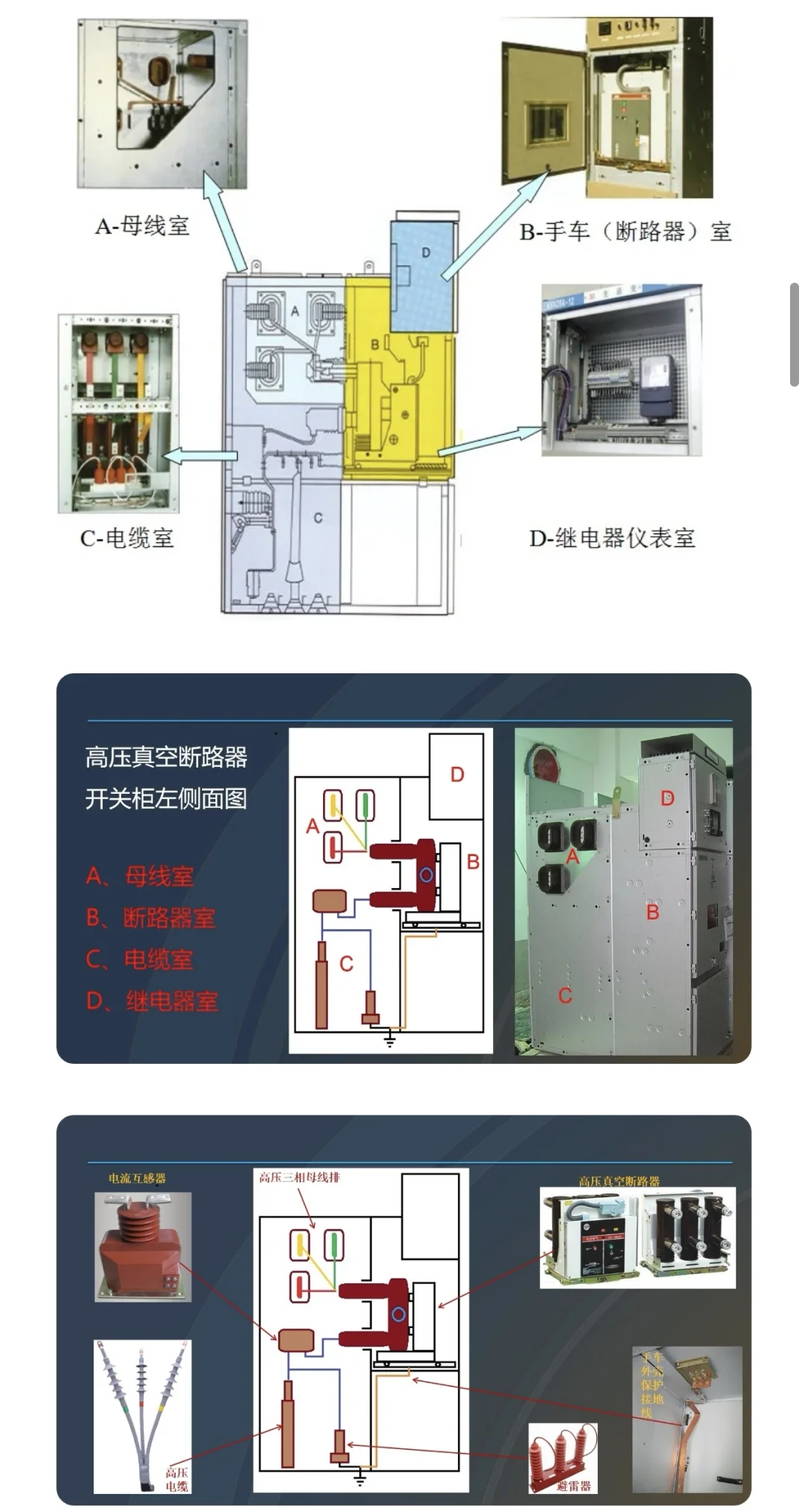

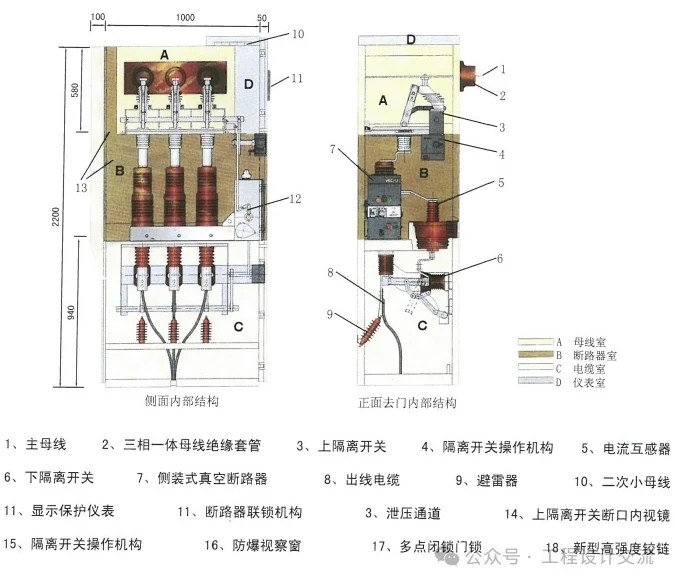

开关柜被隔板分成母线室、手车（断路器）室、电缆室和继电器仪表室，每一单元均良好接地。

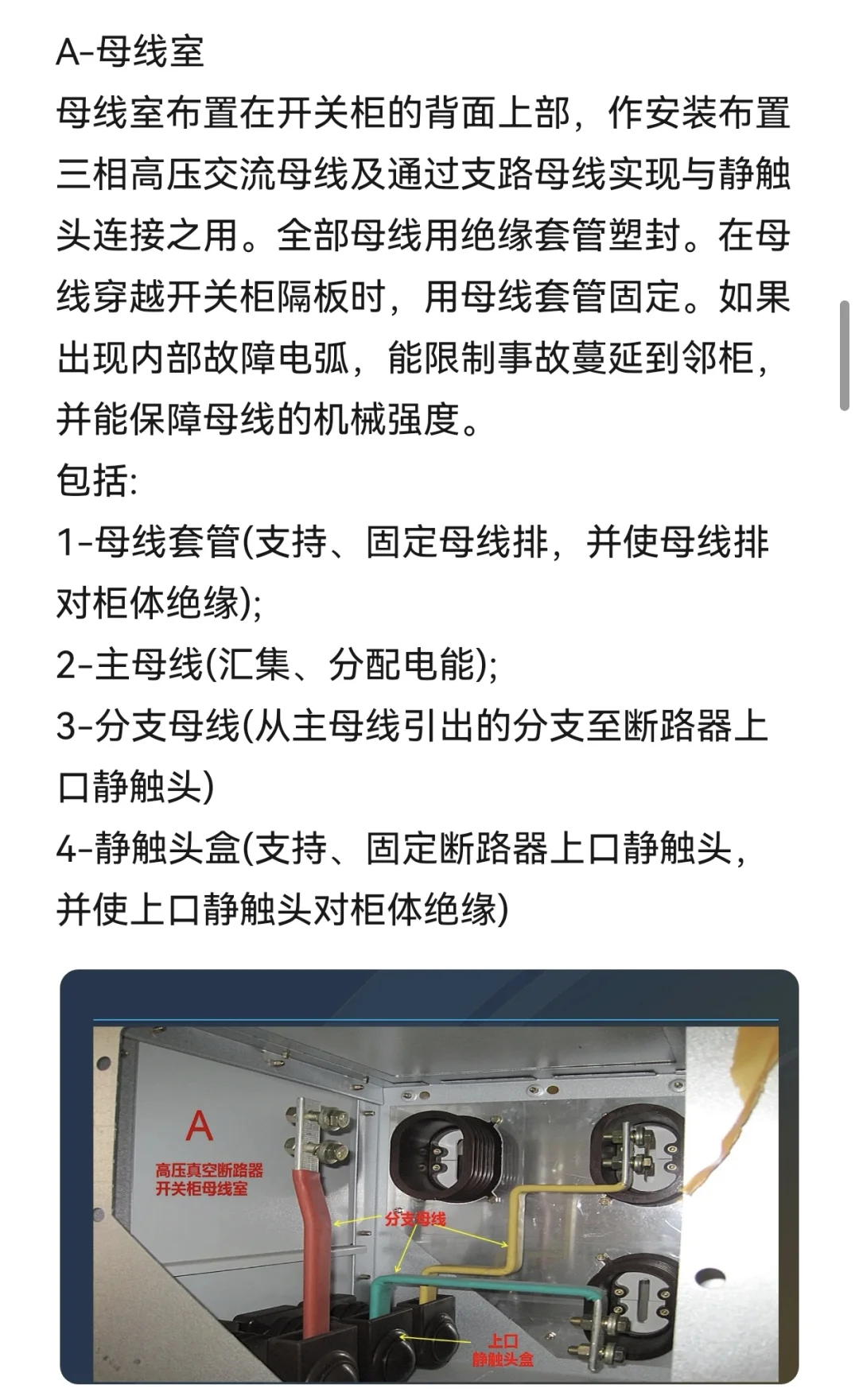

A-母线室—母线室布置在开关柜的背面上部，作安装布置三相高压交流母线及通过支路母线实现与静触头连接之用。全部母线用绝缘套管塑封。在母线穿越开关柜隔板时，用母线套管固定。如果出现内部故障电弧，能限制事故蔓延到邻柜，并能保障母线的机械强度。包括:1-母线套管(支持、固定母线排，并使母线排对柜体绝缘);2-主母线(汇集、分配电能);3-分支母线(从主母线引出的分支至断路器上口静触头)4-静触头盒(支持、固定断路器上口静触头，并使上口静触头对柜体绝缘)

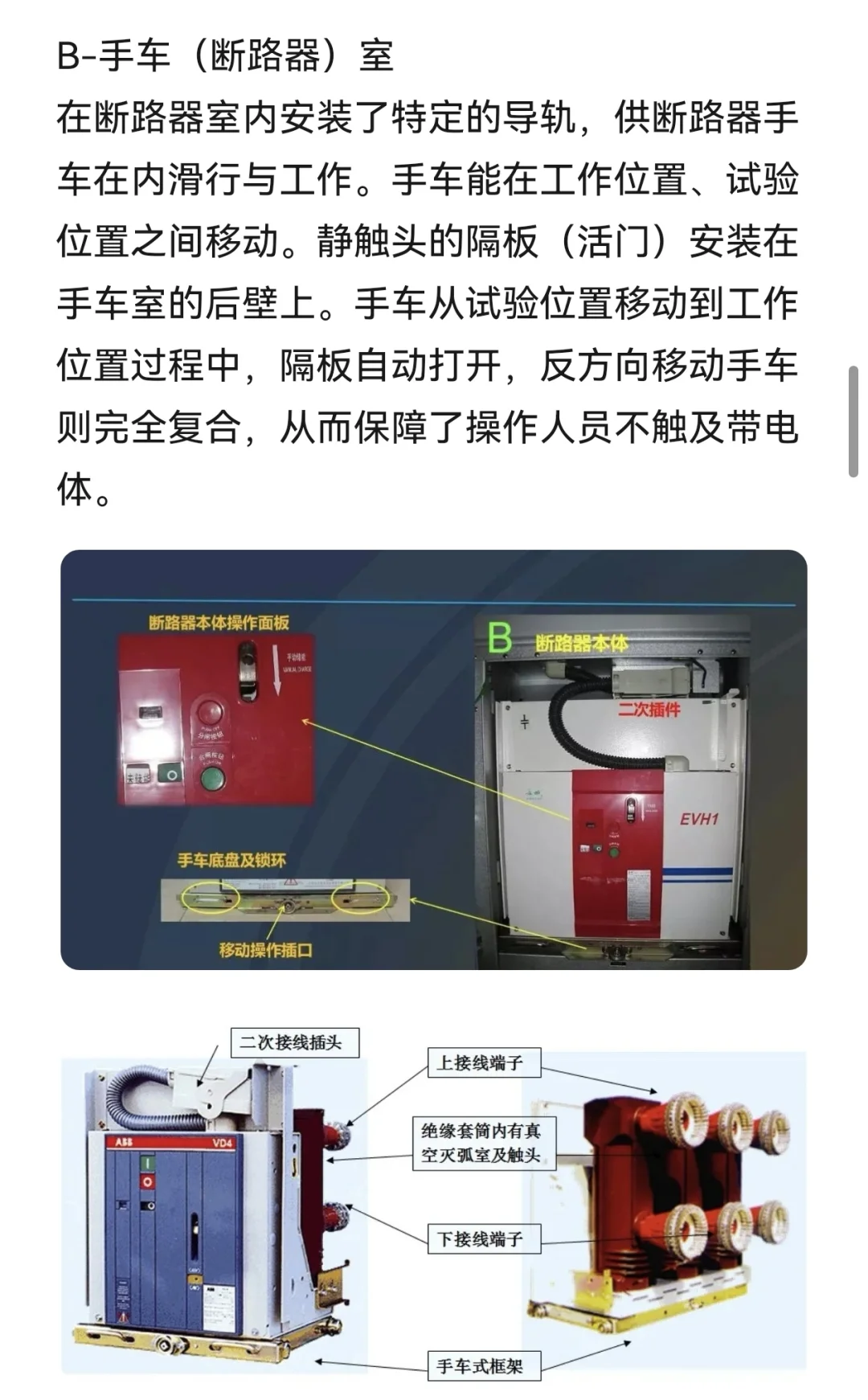

B-手车（断路器）室 —在断路器室内安装了特定的导轨，供断路器手车在内滑行与工作。手车能在工作位置、试验位置之间移动。静触头的隔板（活门）安装在手车室的后壁上。手车从试验位置移动到工作位置过程中，隔板自动打开，反方向移动手车则完全复合，从而保障了操作人员不触及带电体。

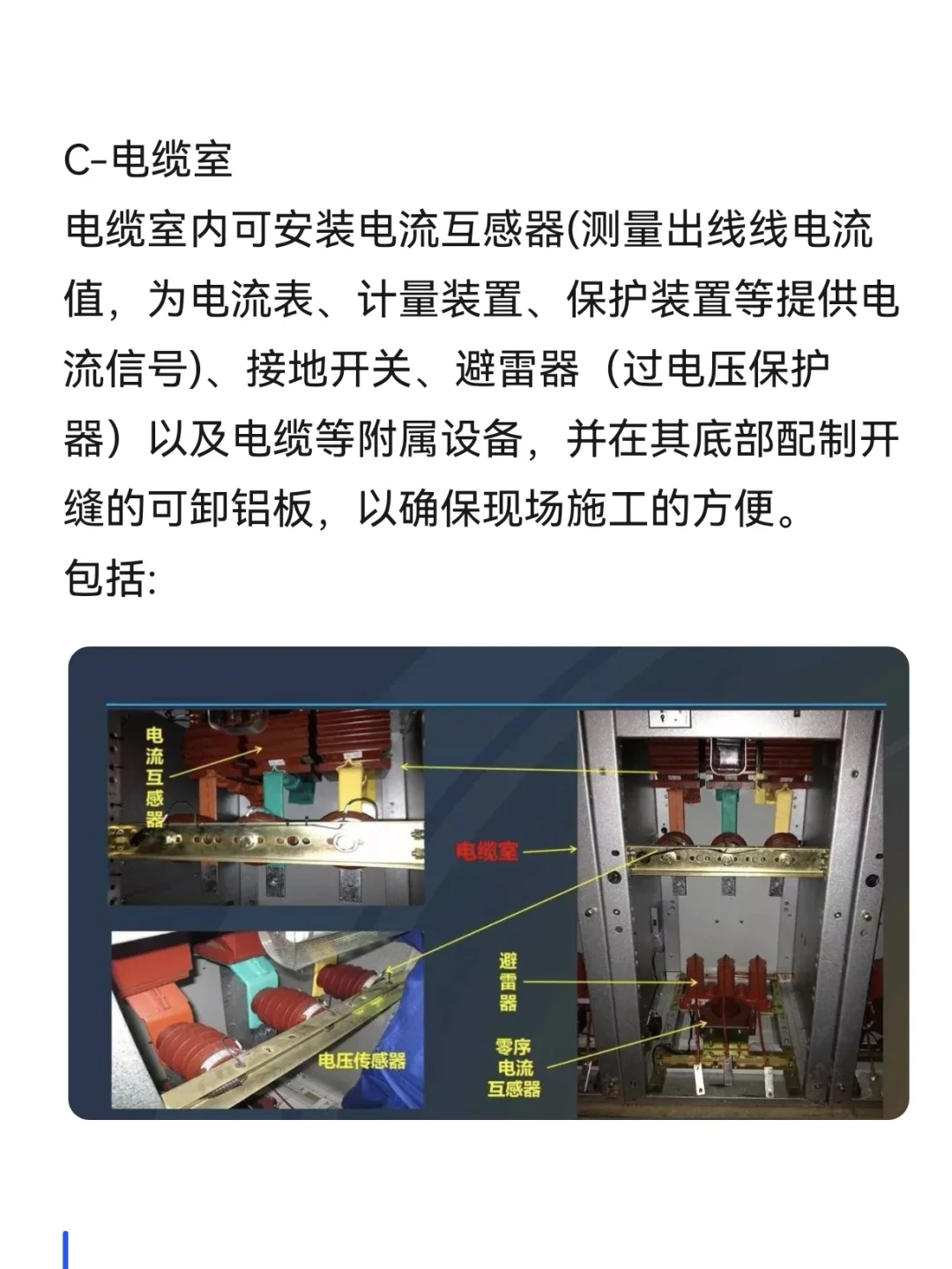

C-电缆室—电缆室内可安装电流互感器(测量出线线电流值，为电流表、计量装置、保护装置等提供电流信号)、接地开关、避雷器（过电压保护器）以及电缆等附属设备，并在其底部配制开缝的可卸铝板，以确保现场施工的方便。

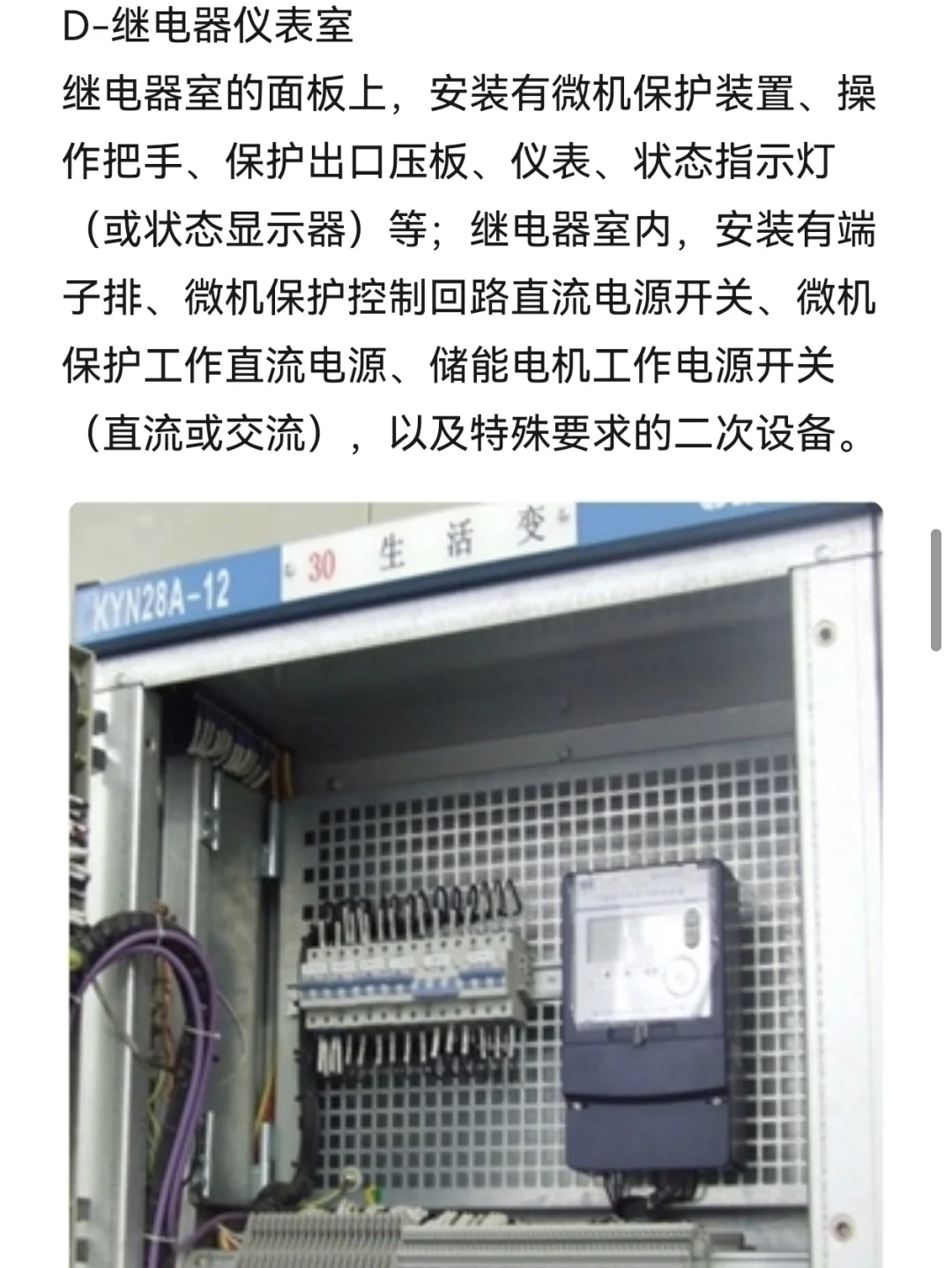

D-继电器仪表室—继电器室的面板上，安装有微机保护装置、操作把手、保护出口压板、仪表、状态指示灯（或状态显示器）等；继电器室内，安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关（直流或交流），以及特殊要求的二次设备。
