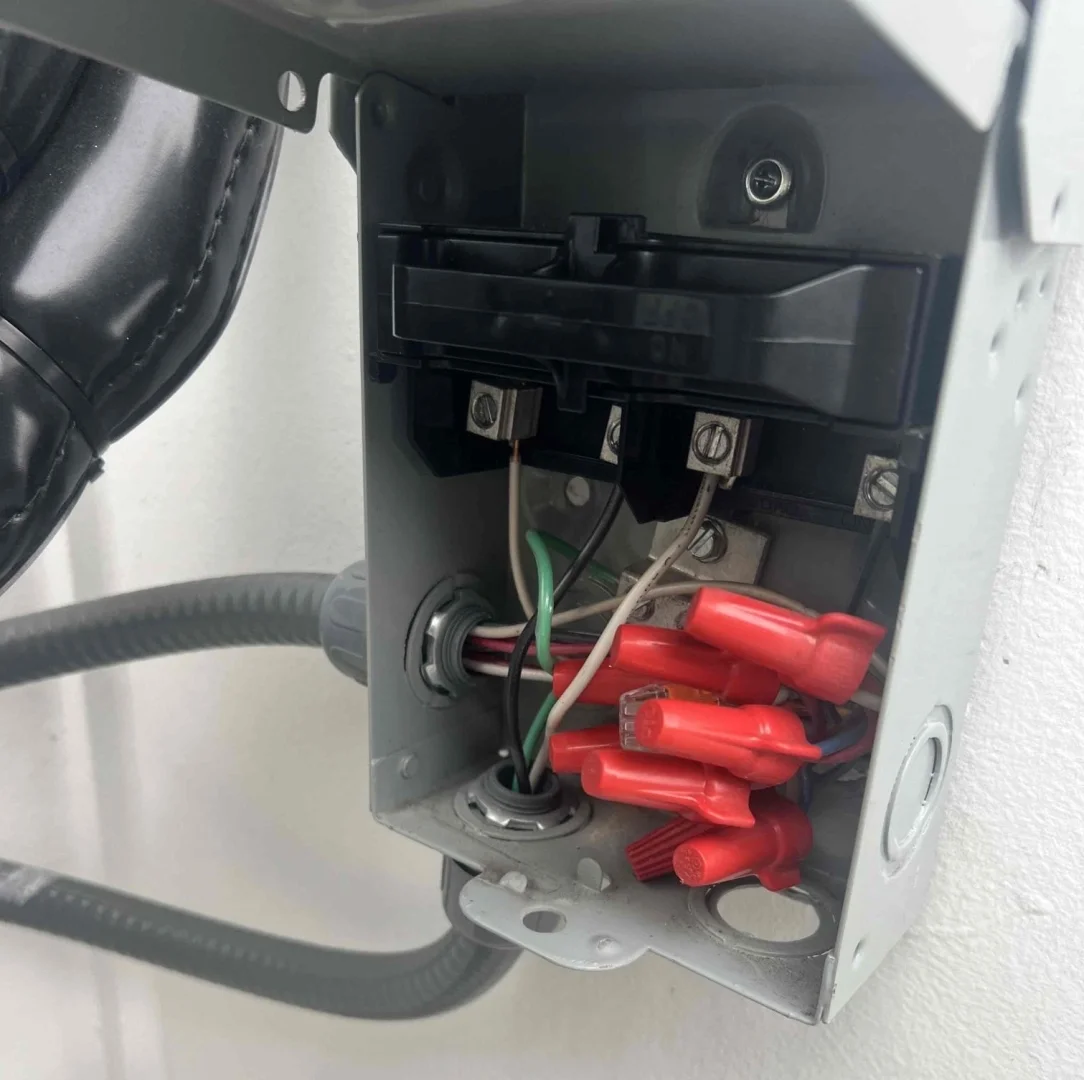

图一是 天台 Daikin室外机 旁边的一个断电盒。
很多人看到这张图里一大把红色线帽都会懵：
这些线到底是谁连谁？出问题是在什么位置？
我这次就把这个断电盒的线路逻辑讲清楚。
✨ 一整套系统，分三段线路
① 配电箱 → 断电盒
配电箱里有一只 240V 双极断路器，拉出三根线：
? 黑：L1
? 白：L2
? 绿：地线
这三根线穿在【从左侧进来的那根波纹管】里，
进入断电盒，在盒子上半部接到黑色拉片开关的 LINE 端子。
② 断电盒 → 室外机
拉片开关的另一侧（LOAD 端子）再接出三根线，
同样是 L1 / L2 / 地线，
通过【从底部进来的那根波纹管】出盒，
最后接到室外机里那排大号螺丝端子上（图2）。
到这里是一条很标准的电源链路：
【配电箱断路器 → 断电盒拉片开关 → 室外机 L1/L2/地】。
③ 室外机 → 两台室内机（关键部分）

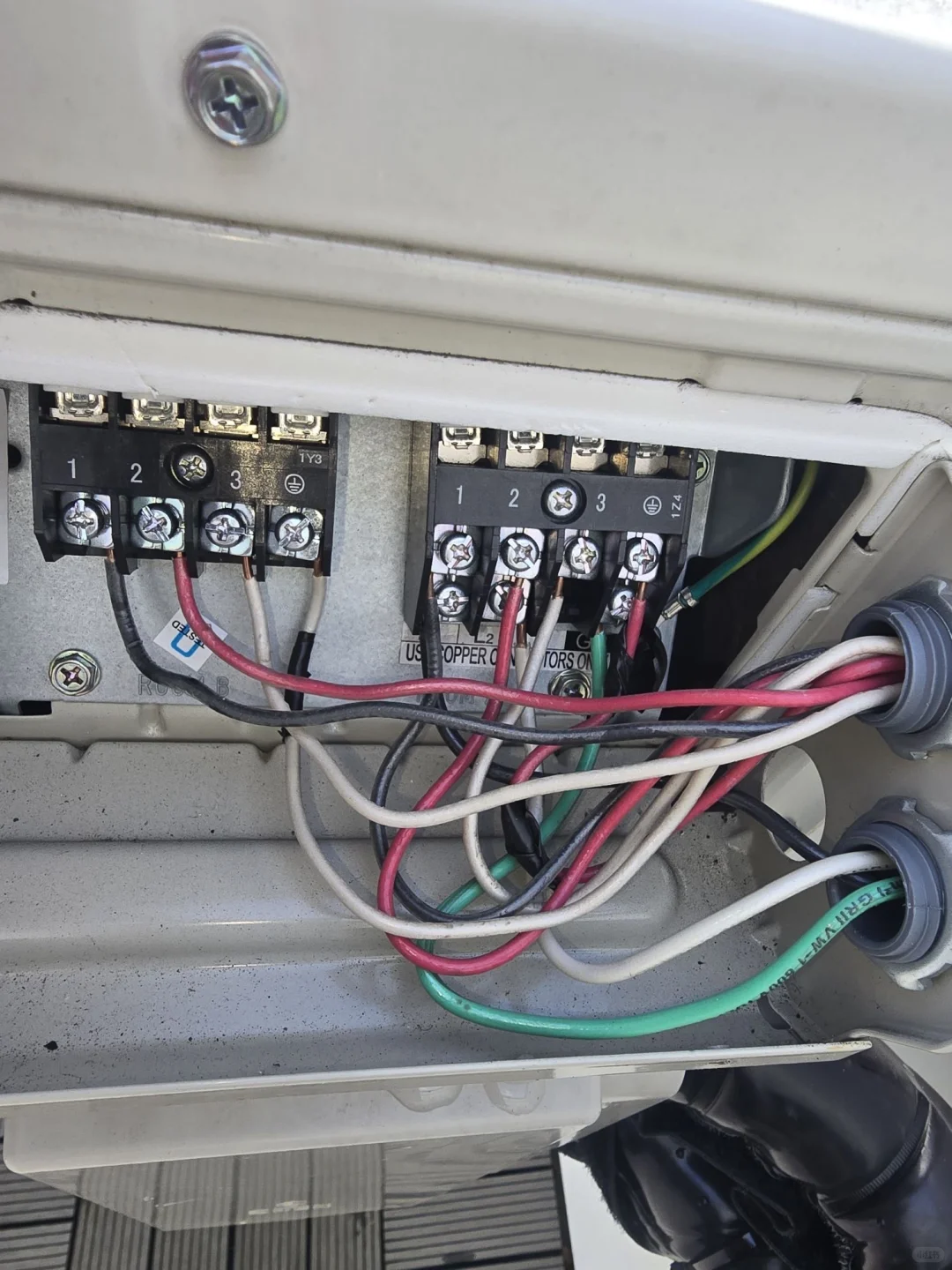

Daikin 的 multi-split 外机上有两组 1-2-3 端子（图2 中间那两排），
每组对应一台室内机：
? 1、2：给室内机供电（相当于它自己的 L/N）；
? 3：室内机和室外机之间的通信线。
【理想做法】是：
每台室内机拉一根【三芯电缆】，
从室内机端子 1-2-3 直接一路拉到室外机端子 1-2-3，
中间不剪断、不拼接，就是一根完整的线。
✨ 我家现在的“中间接头”是怎么来的？
装修时，从室内拉上来的三芯线长度不够，
施工方就在四楼这个断电盒里做了【中继拼接】：
对每一台室内机，线路变成：
? 室内机 → 一段三芯线 → 进断电盒；
? 在断电盒里，这三根线分别通过【红色线帽】
和另一段通往室外机的三芯线拧在一起；
? 这第二段线再走到底部波纹管 → 室外机端子 1-2-3。
所以现在真实的链路是：
【室外机 1-2-3】
↔【一段线】
↔【红色线帽里的拼接点】
↔【另一段线】
↔【室内机 1-2-3】
图1 下面那一团红线帽，就是两台室内机各自三根线的【中间接头集合】。
#Daikin #空调维修 #断电盒线路 #家装避坑 #电路科普
