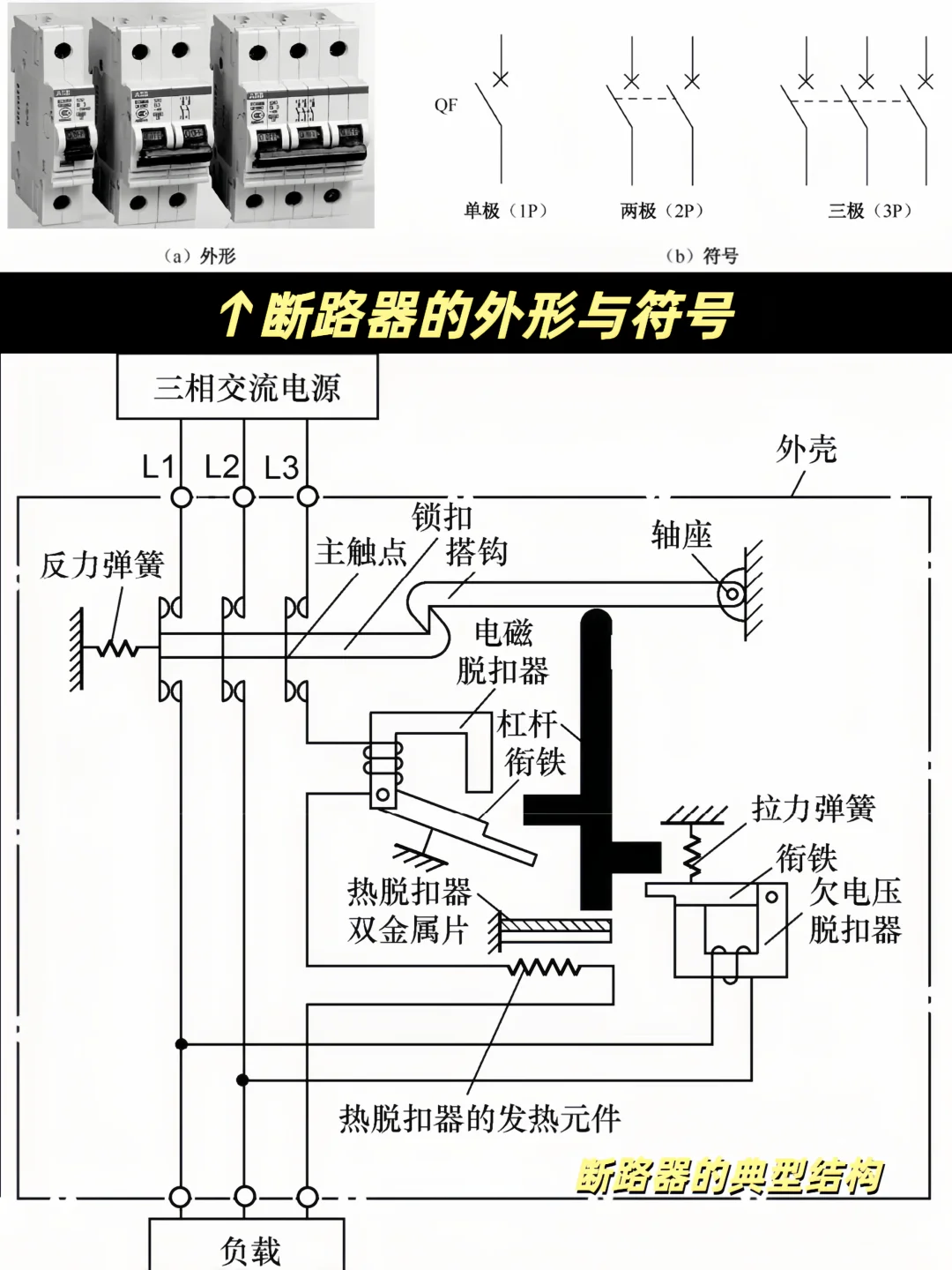

该断路器是一个三相断路器，内部主要由主触点、反力弹簧、搭钩、杠杆、电磁脱扣器、热脱扣器和欠电压脱扣器等组成。该断路器可以实现过电流、过热和欠电压保护功能。
①过电流保护：
三相交流电源经断路器的三个主触点和三条电路为负载提供三相交流电，其中一条电路中串接了电磁脱扣器线圈和发热元件。当负载有严重短路时，流过电路的电流很大，流过电磁脱扣器线圈的电流也很大，线圈产生很强的磁场并通过铁芯吸引衔铁，衔铁动作，带动杠杆上移，两个搭钩脱离，依靠反力弹簧的作用，三个主触点的动、静触点断开，从而切断电源以保护短路的负载。
②过热保护：
如果负载没有短路，但若长时间超负荷运行，负载比较容易损坏。虽然在这种情况下电流也较正常时大，但还不足以使电磁脱扣器动作，断路器的热保护装置可以解决这个问题。若负载长时间超负荷运行，则流过发热元件的电流长时间偏大，发热元件温度升高，它加热附近的双金属片（热脱扣器），其中上面的金属片热膨胀小，双金属片受热后向上弯曲，推动杠杆上移，使两个搭钩脱离，三个主触点的动、静触点断开，从而切断电源。
③欠电压保护：
如果电源电压过低，则断路器也能切断电源与负载的连接，进行保护。断路器的欠电压脱扣器线圈与两条电源线连接，当三相交流电源的电压很低时，两条电源线之间的电压也很低，流过欠电压脱扣器线圈的电流小，线圈产生的磁场弱，不足以吸引住衔铁，在拉力弹簧的拉力作用下，衔铁上移，并推动杠杆上移，两个搭钩脱离，三个主触点的动、静触点断开，从而断开电源与负载的连接。
