刚接触电气设备是不是一脸懵? 别担心，今天就给大家讲讲断路器、隔离开关、负荷开关、熔断器和低压开关电器这几种常用电气设备。

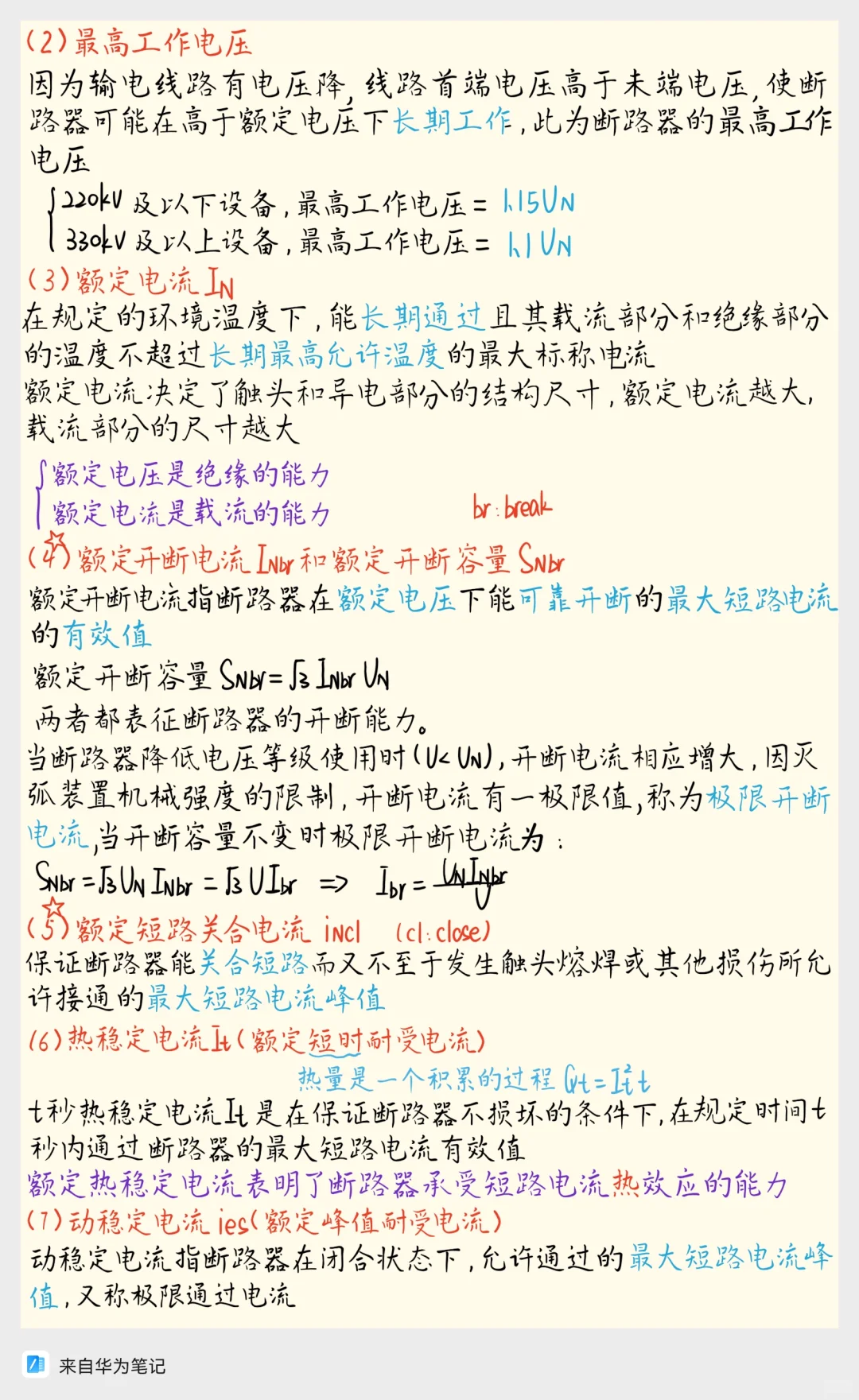

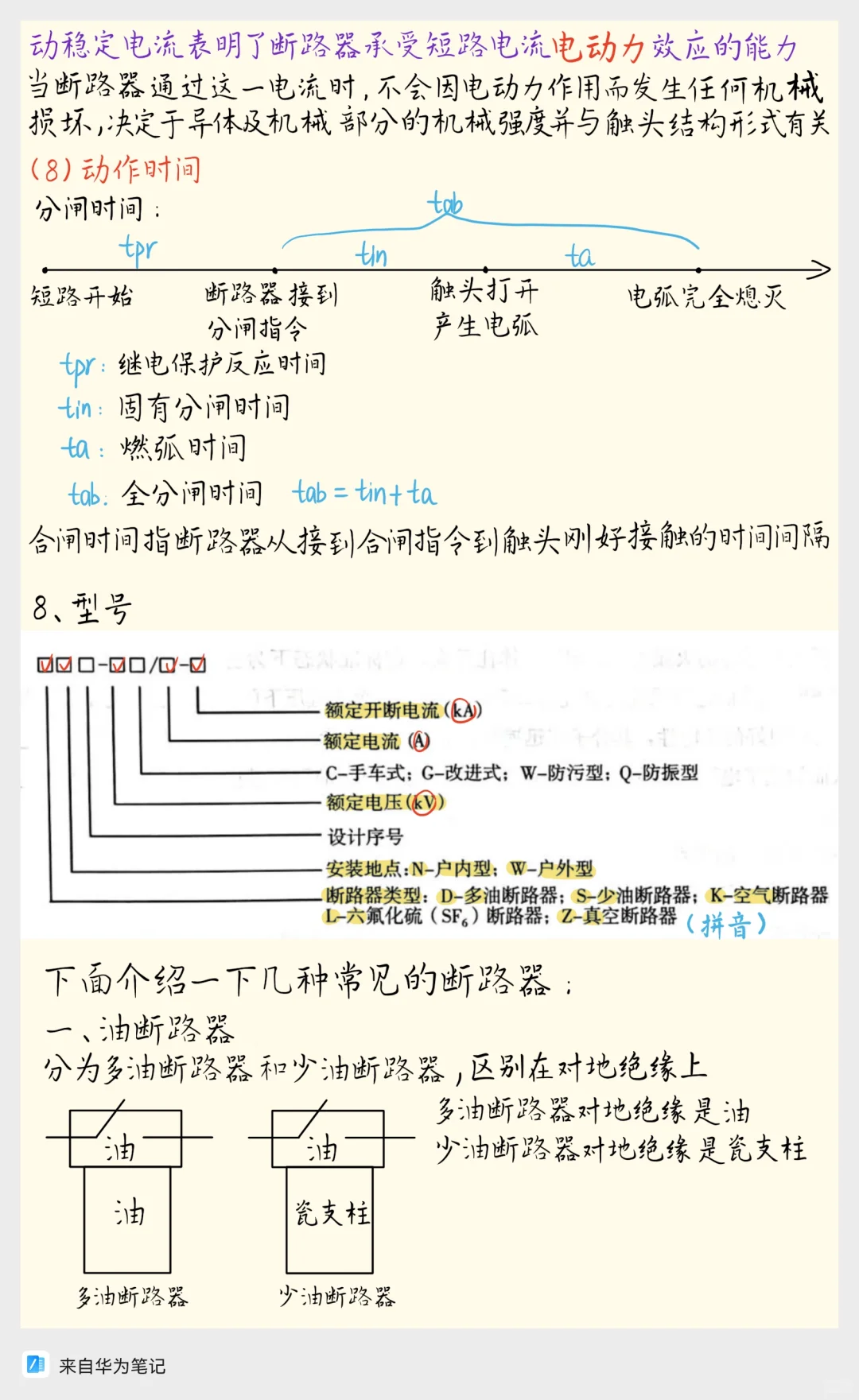

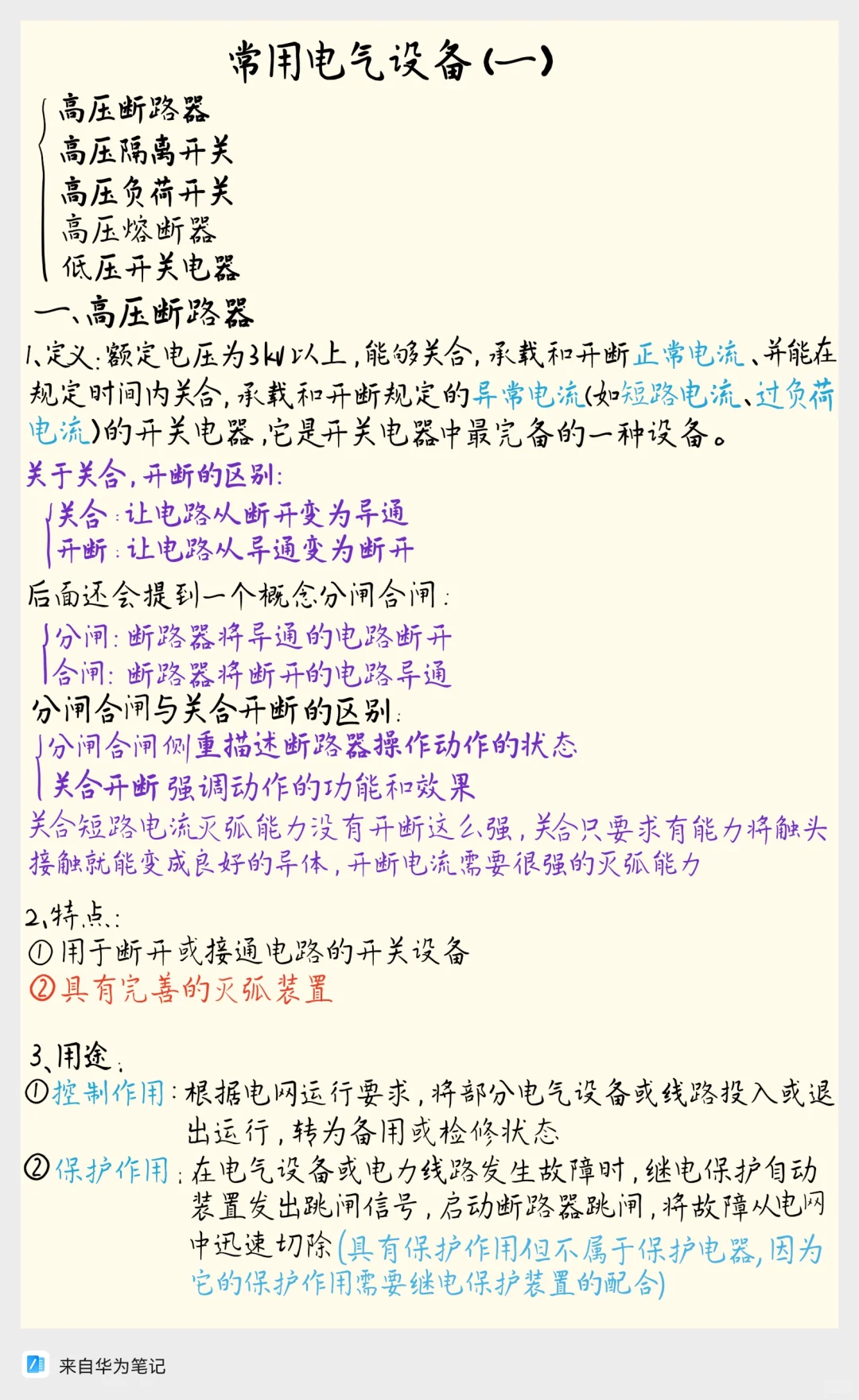

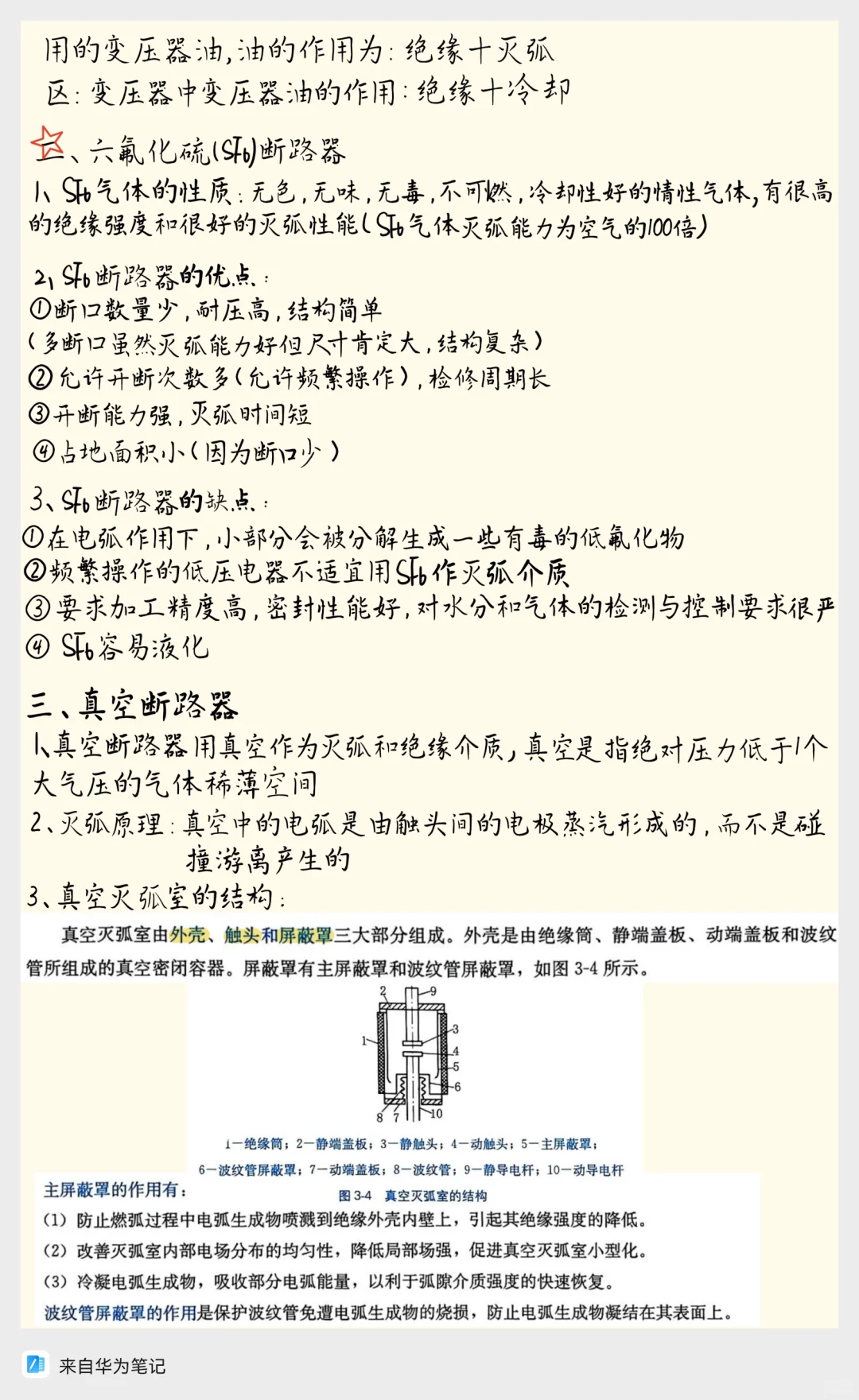

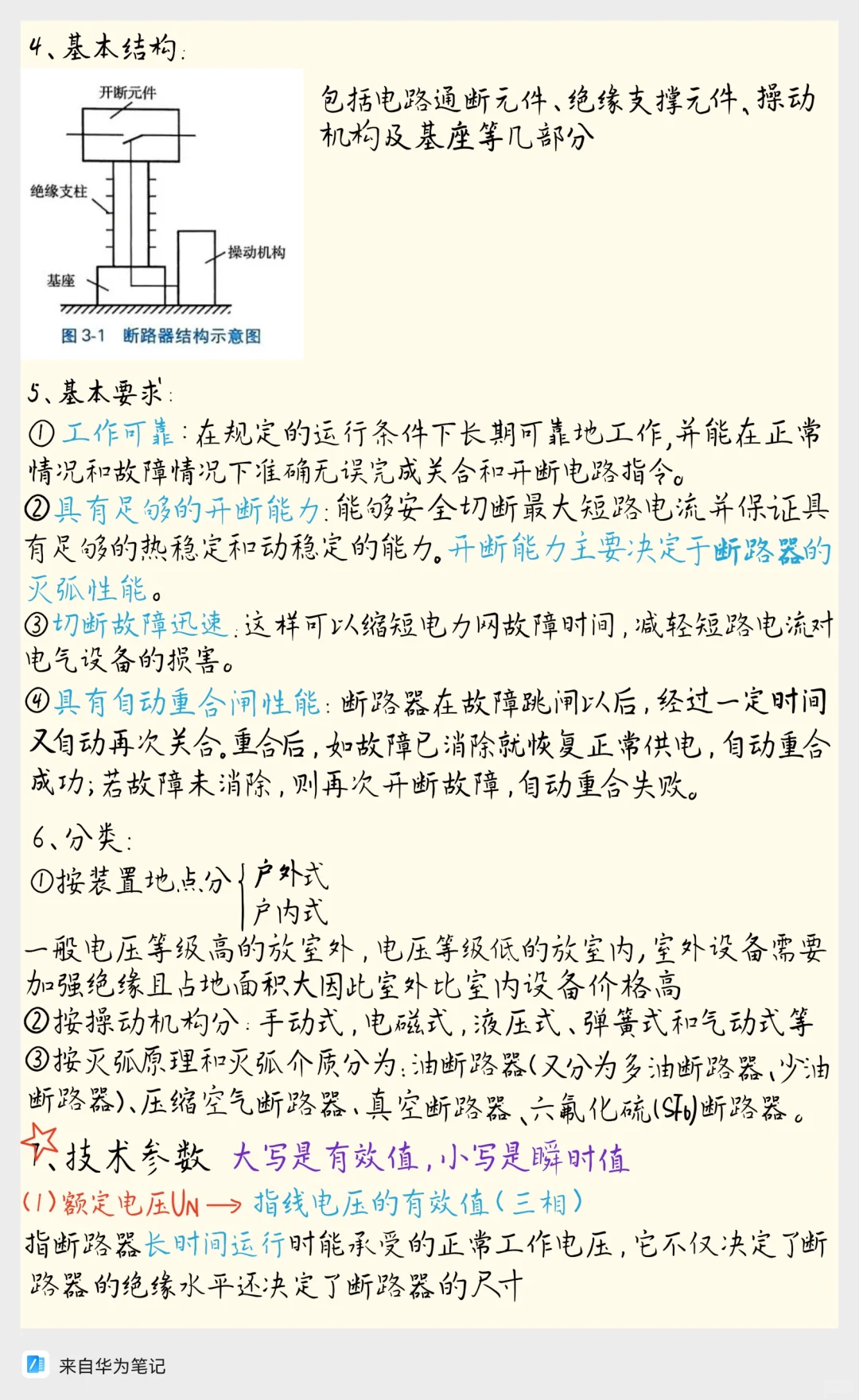

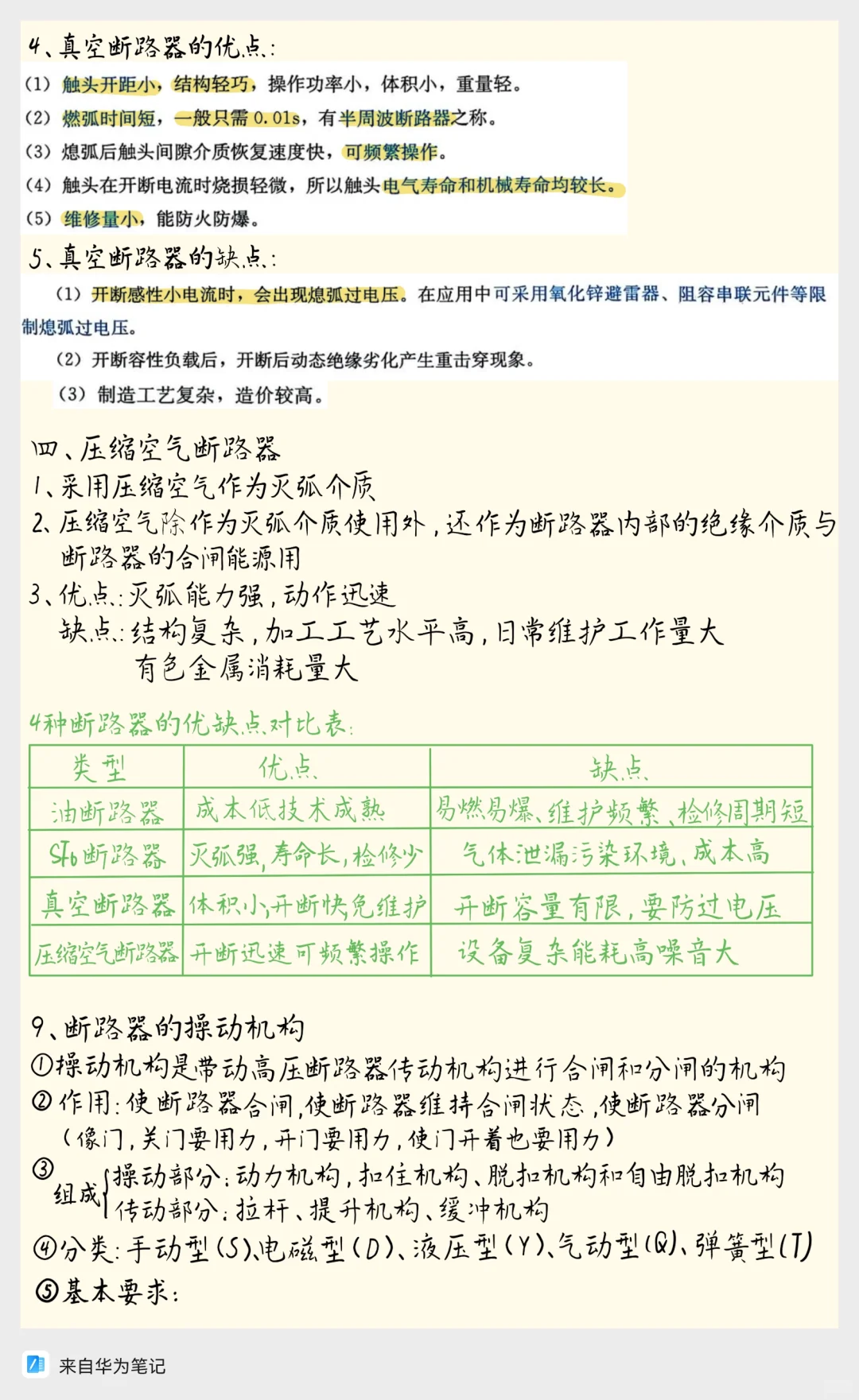

⚡断路器：又叫空气开关，是电路的“保护神”。能在正常和故障时开合电流，比如过载、短路时自动跳闸保护线路和设备。像家里配电箱里那些能手动合闸、分闸的开关，大多是断路器。按极数分有单极（1P）、二极（2P）、三极（3P）和四极（4P）；按安装方式有插入式、固定式和抽屉式。选断路器时，额定电流和电压得大于电路正常工作值，额定开断电流要大于电路短路电流，还要考虑环境条件和品牌。

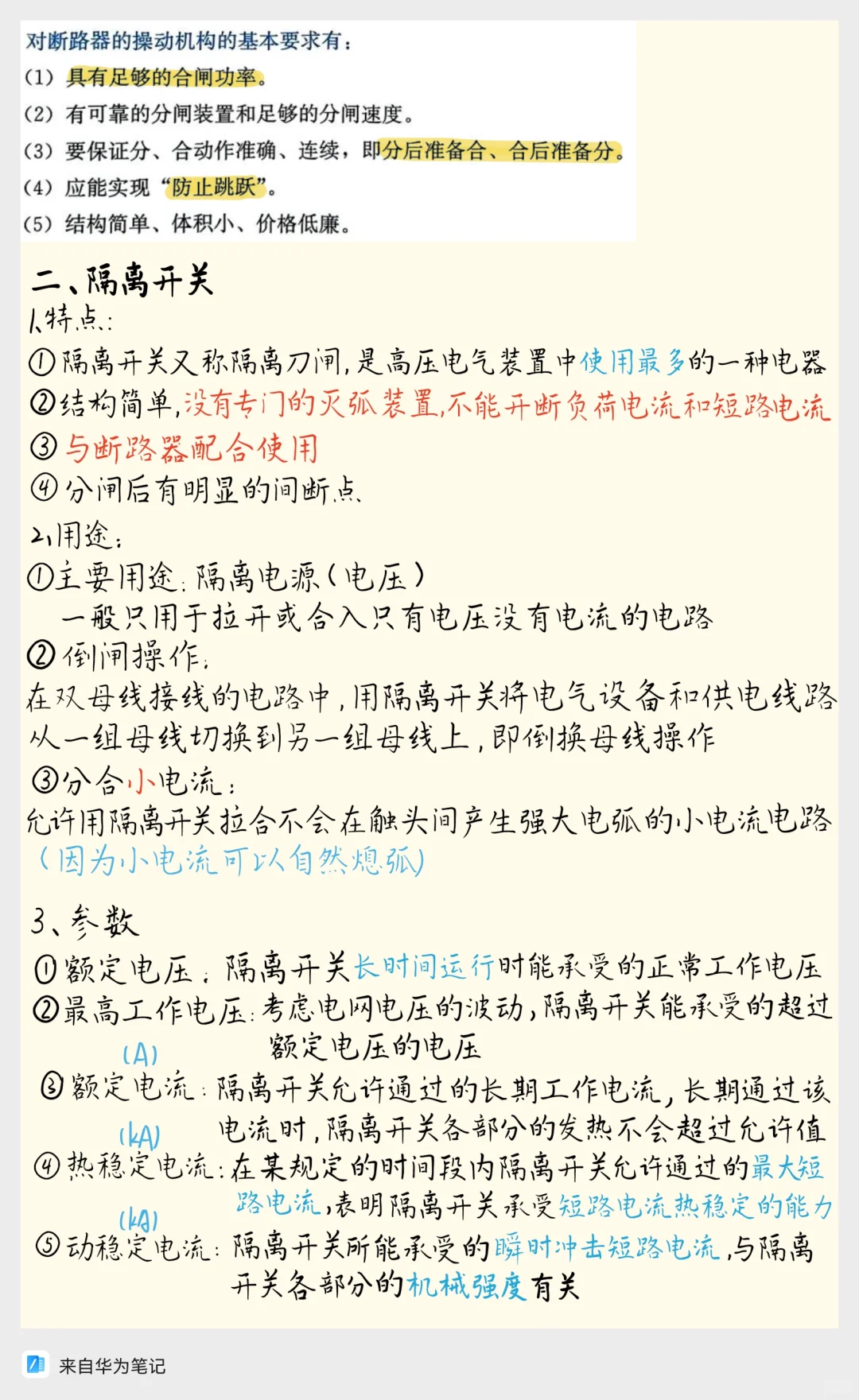

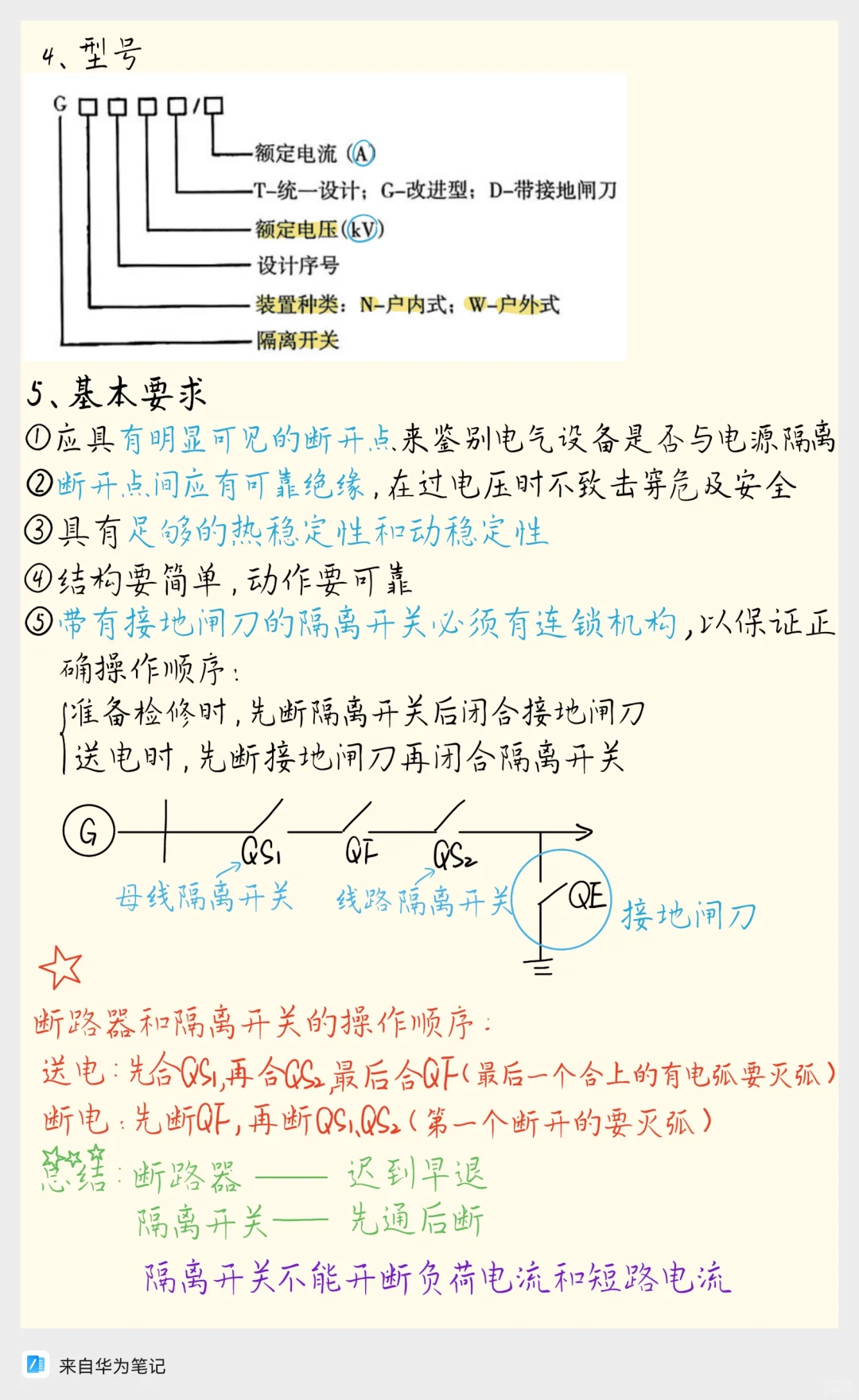

?隔离开关：作用是隔离电源、倒闸操作和连通切断小电流电路 ，没有灭弧能力，所以必须在无负荷电流时分合电路，一般和断路器配合使用。比如检修线路时，先断开断路器，再拉开隔离开关，确保有明显断开点保障安全。它由导电部分、操动机构、传动机构、绝缘部分等构成，按支柱绝缘子数量分单柱式、双柱式、三柱式和V型等。主要技术参数有额定电压、额定电流、额定短时耐受电流等。

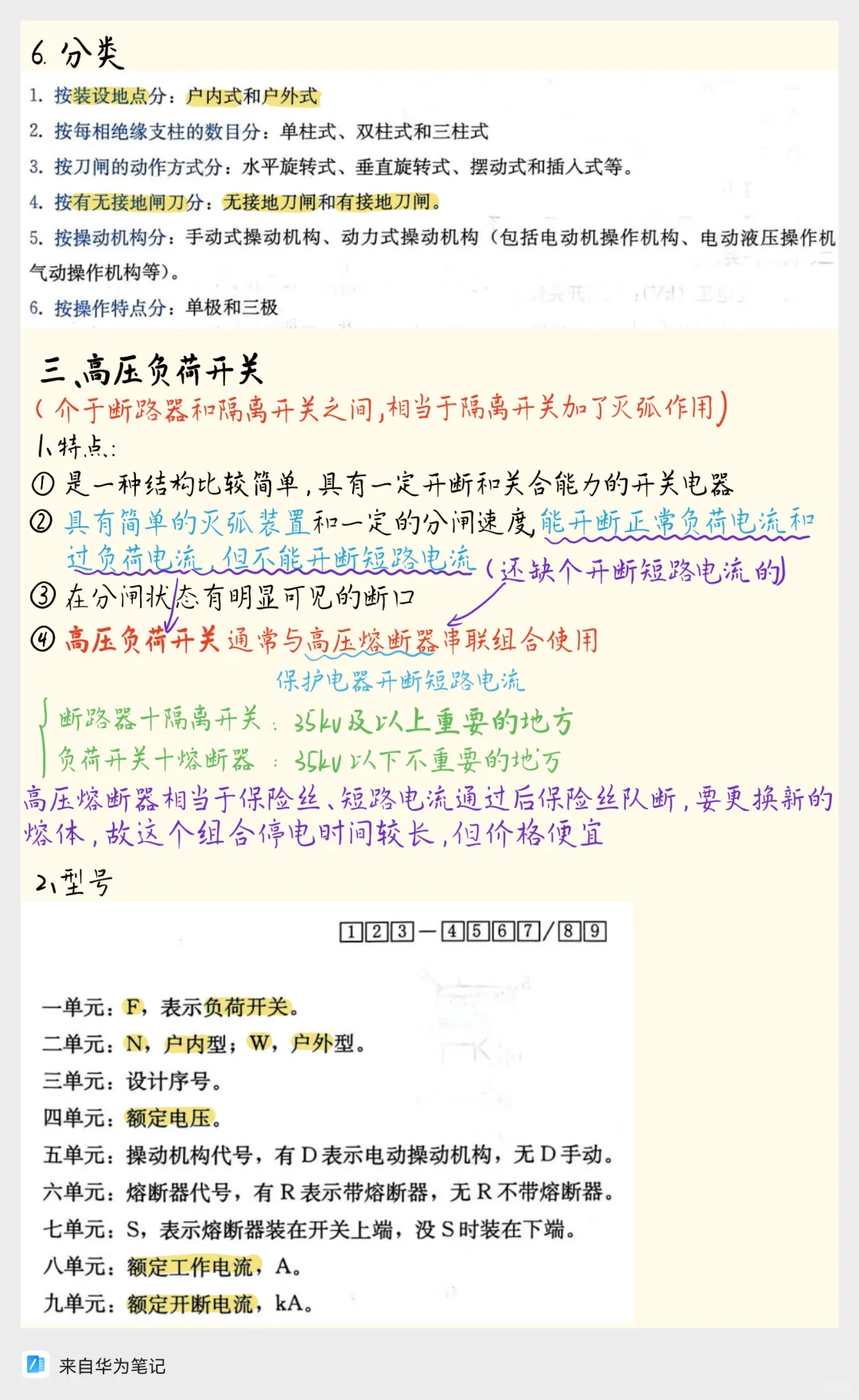

?负荷开关：能在正常时开合负荷电流，但不能切断短路电流，常和熔断器串联，短路时熔断器切断电流。像在一些10kV及以下的配电网中会用到。它有简单的灭弧装置，能通断一定负荷电流，按灭弧方式分产气式、压气式、真空式和SF6式等。

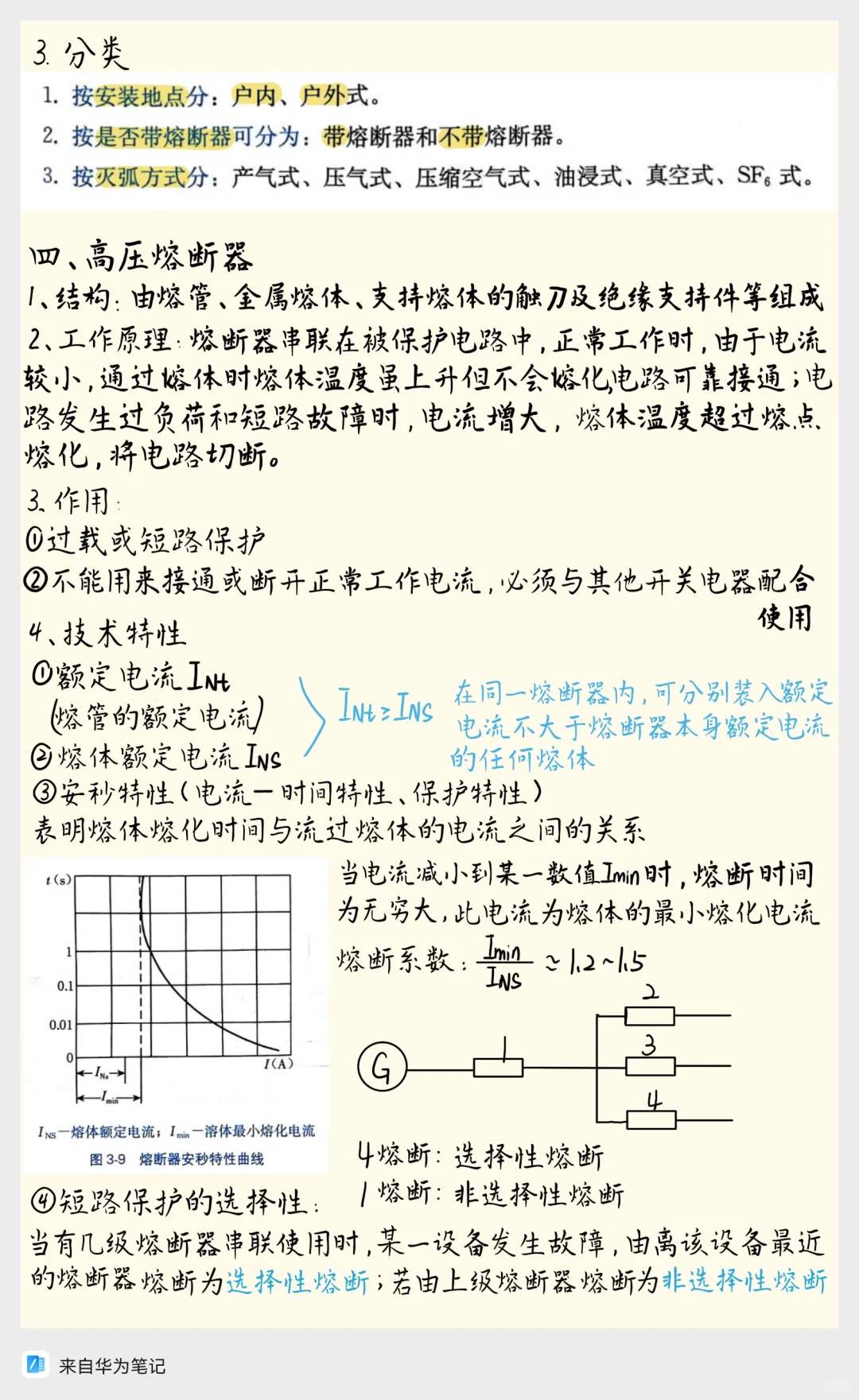

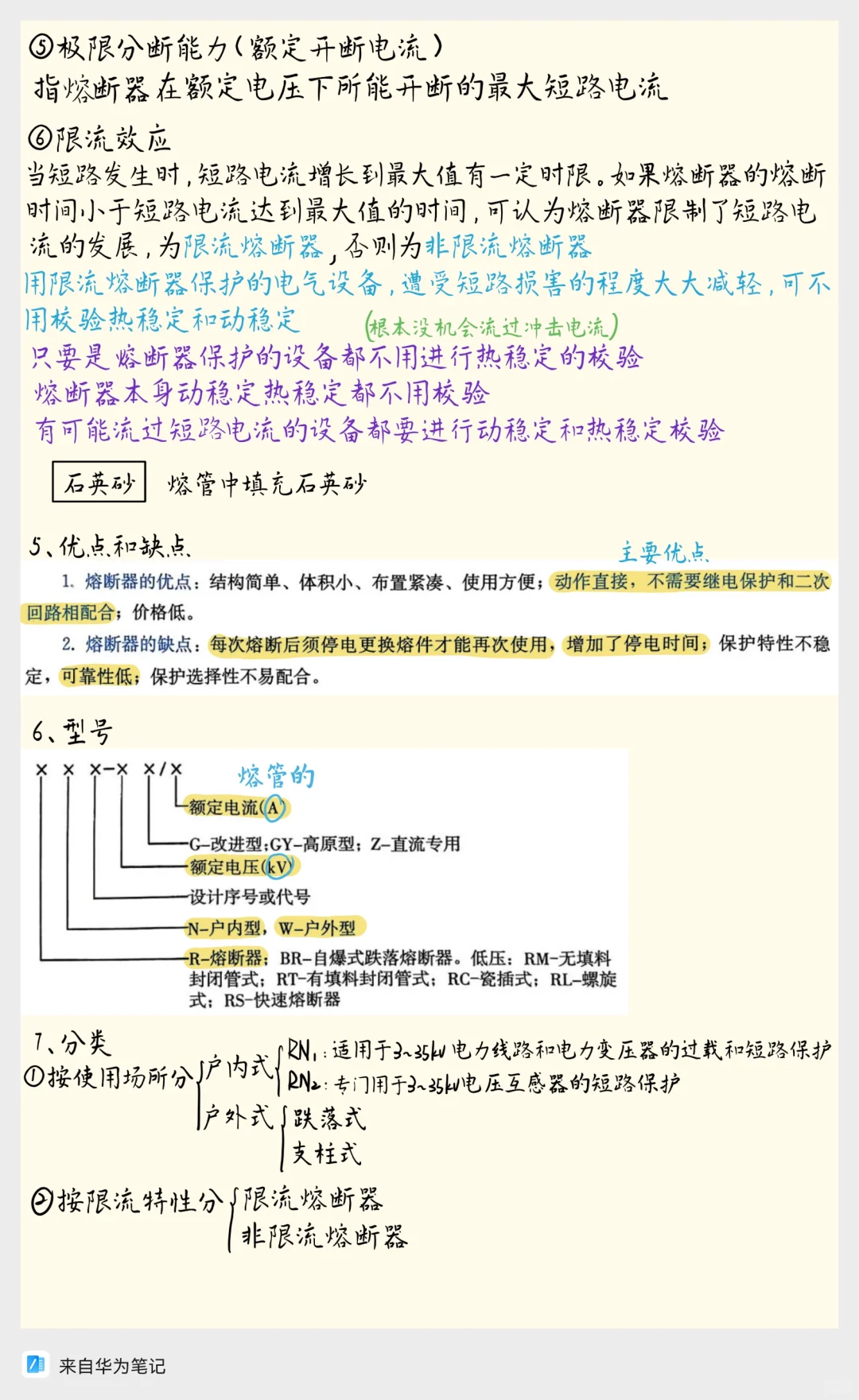

?熔断器：当电流过大，熔体发热熔断切断电路，起短路和过载保护。常见的有瓷插式、螺旋式、有填料密封管式等。比如家里插线板如果短路，插线板上的熔断器就可能熔断保护。选熔断器时要根据负载电流、短路电流和使用环境等，其熔体额定电流要和负载匹配 。

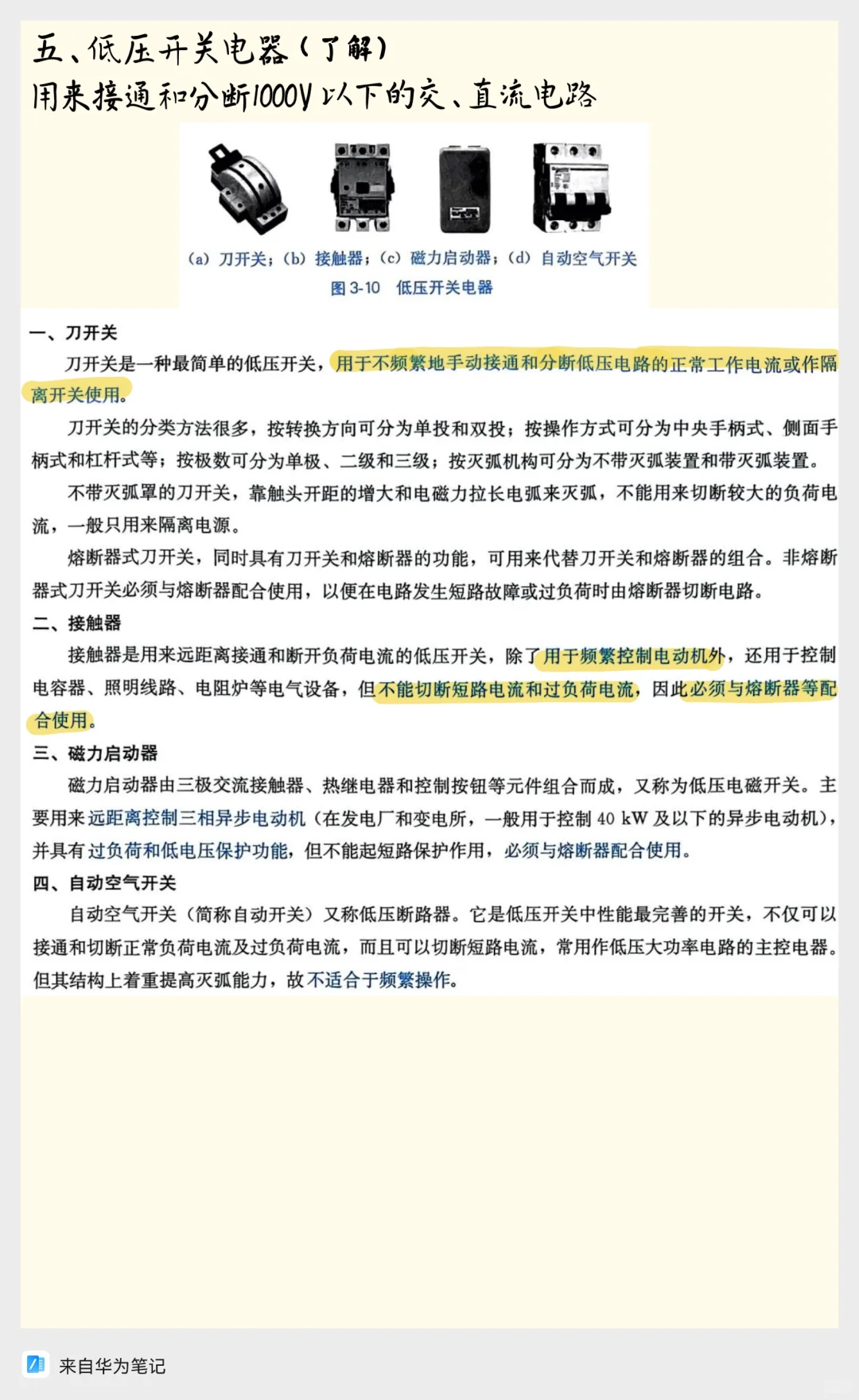

?低压开关电器：用于低压配电和控制系统。像刀开关没灭弧或灭弧简单，常和熔断器串联，用于不频繁通断电路，比如一些小配电箱的进线开关；低压断路器灭弧能力强，能切断短路电流，是线路主开关。还有接触器用于频繁通断电路，控制电机等设备；继电器能实现信号转换、控制和保护。
好啦，今天常用电气设备知识点就分享到这，希望对电气小白有帮助~还有什么想了解，欢迎评论区留言?#吸收问题早知道#干货 #涨知识 #国网备考 #电力 #电气 #考研 #电气考研 #上岸 #无纸化学习
