宝子们?！电气主接线知识点大公开！从入门到进阶，一篇讲透单母线、单母线分段等5种常见接线方式，考试、工作都用得上，快码住！

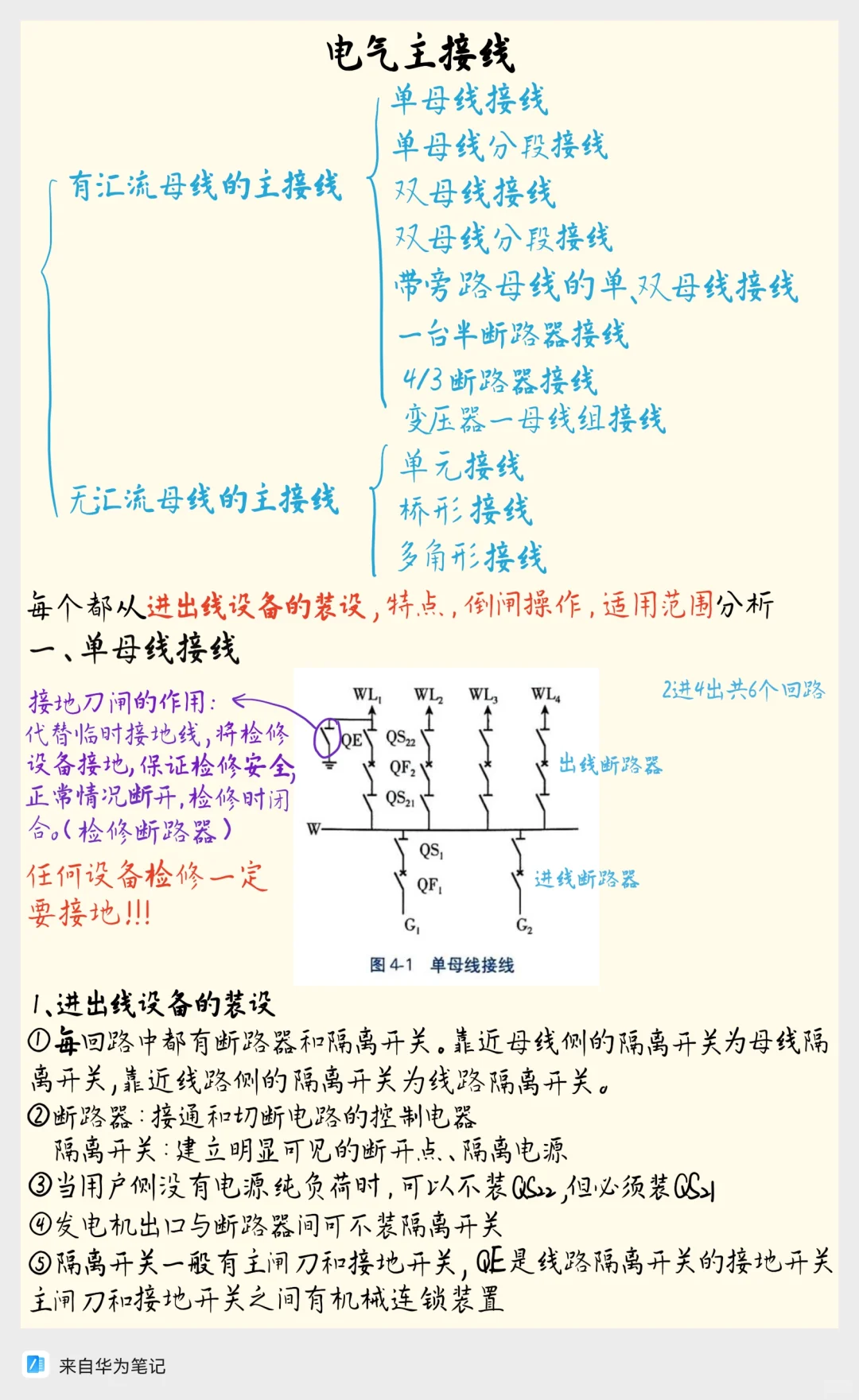

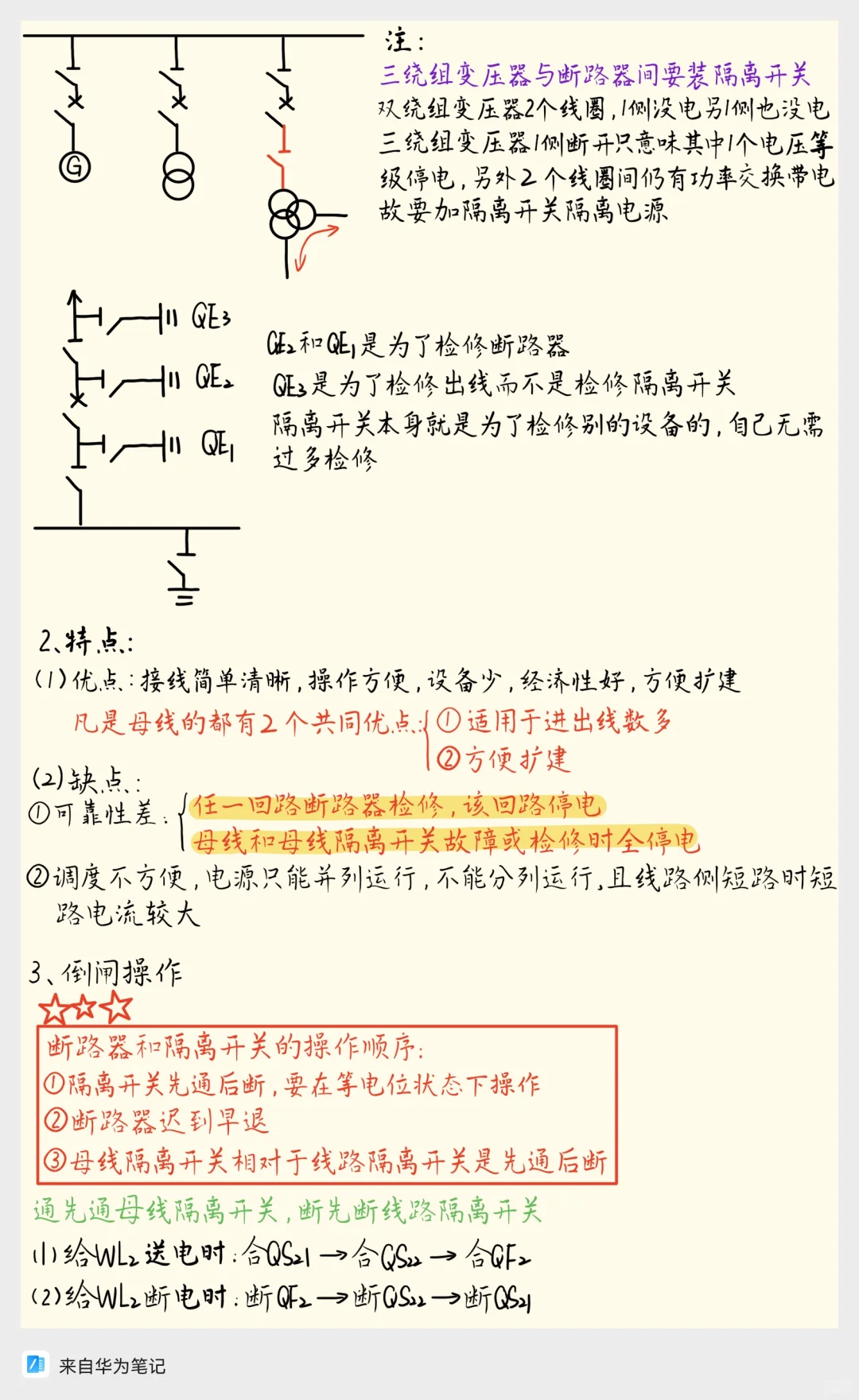

一、单母线接线
? 极简“单线制”，像一条“超级传送带”⚡
✅ 接线图：所有电源和出线都直接连在同一条母线上，简单到一眼看穿！
✅ 特点：成本低、好操作，但“致命伤”是母线一故障，全线瘫痪，就像传送带断裂，整条线都得停工！
✅ 适用场景：小型工厂、农村电网等对供电要求不高的地方～

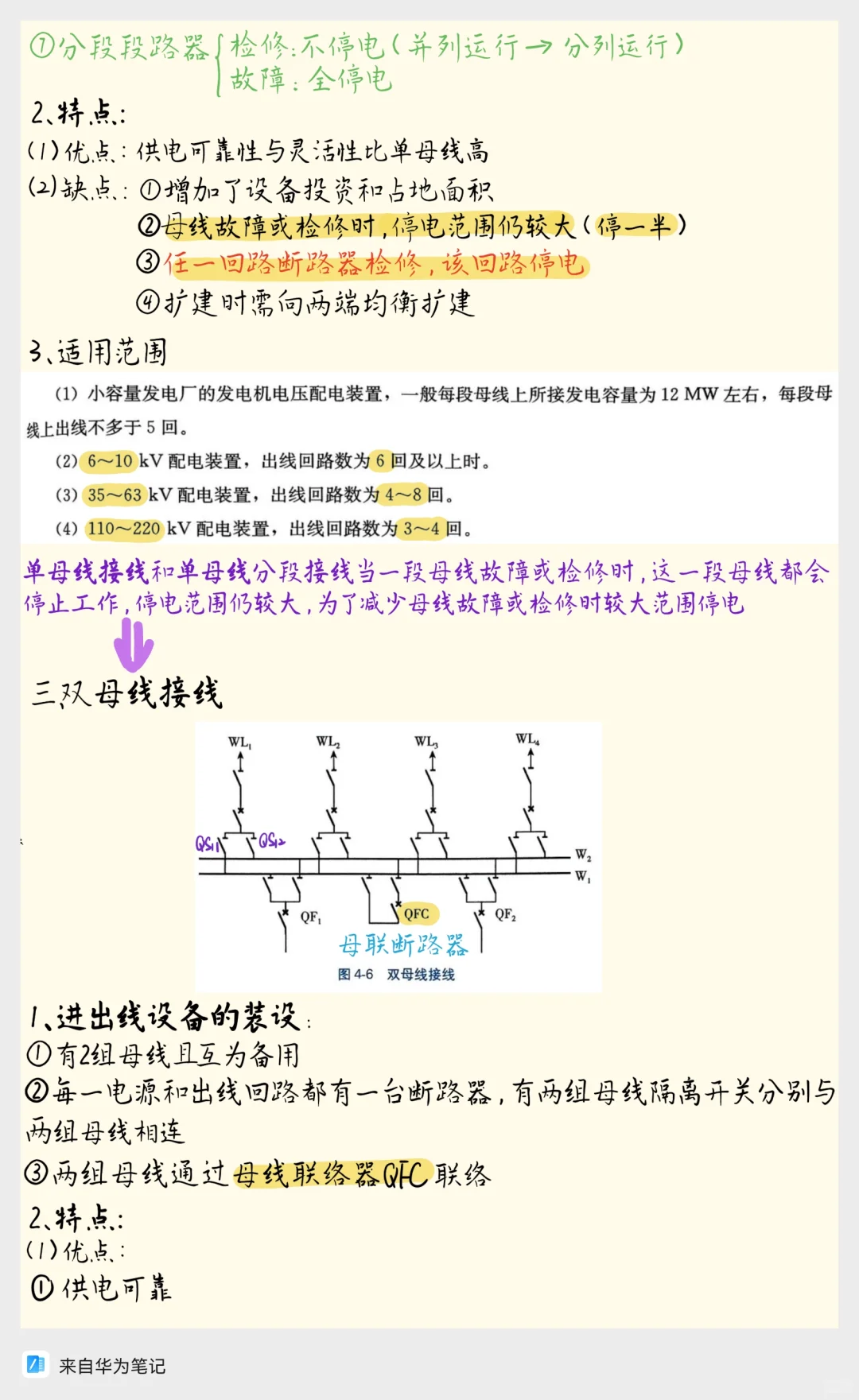

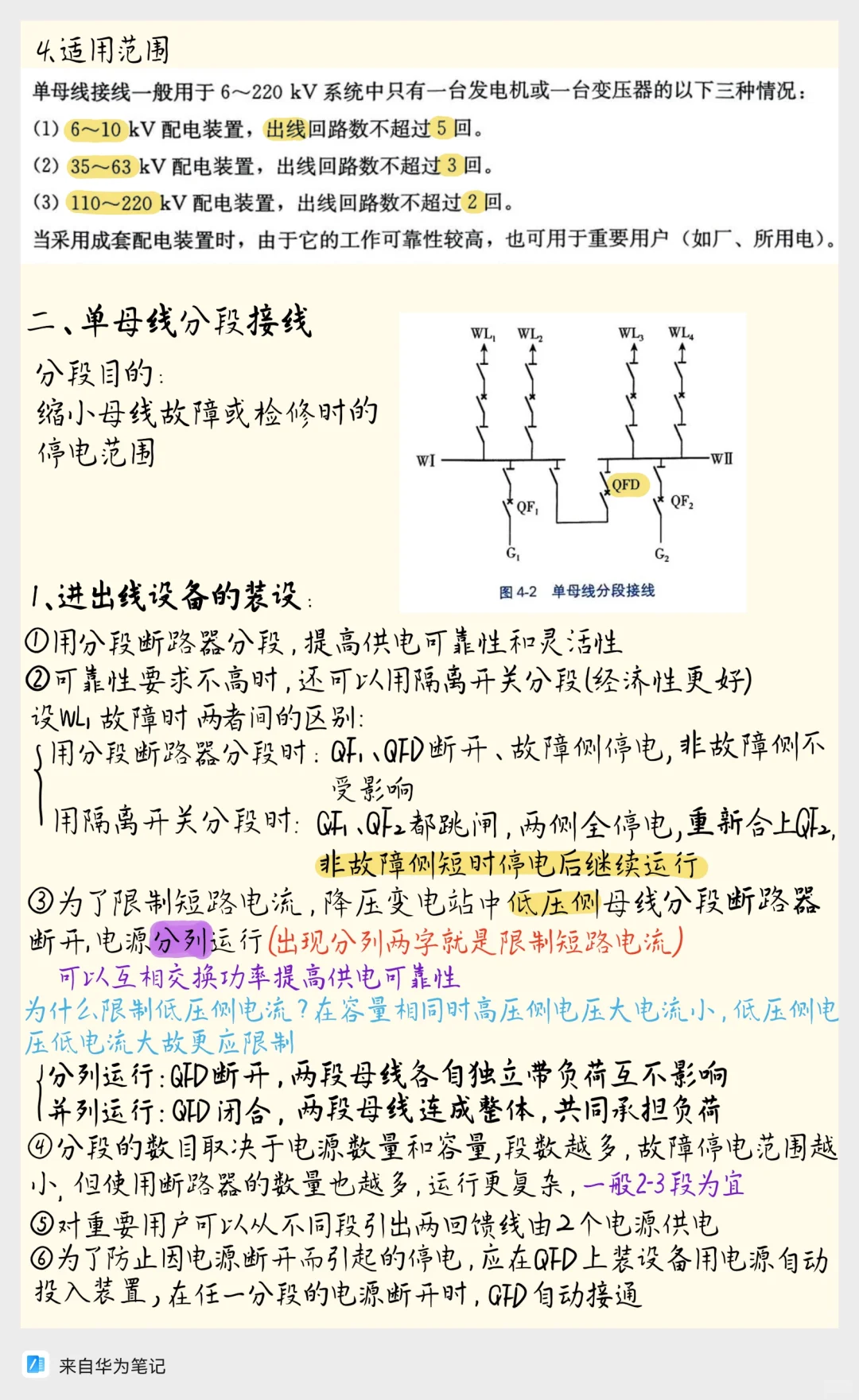

二、单母线分段接线
? 单母线的“升级版”，加个“隔断门”?更安全！
✅ 接线图：用分段断路器把单母线切成几段，各段可独立运行。
✅ 特点：一段故障，其他段还能工作，供电可靠性UP！但检修分段断路器时，还是得“半停工”～
✅ 适用场景：中小型变电站，性价比超高！

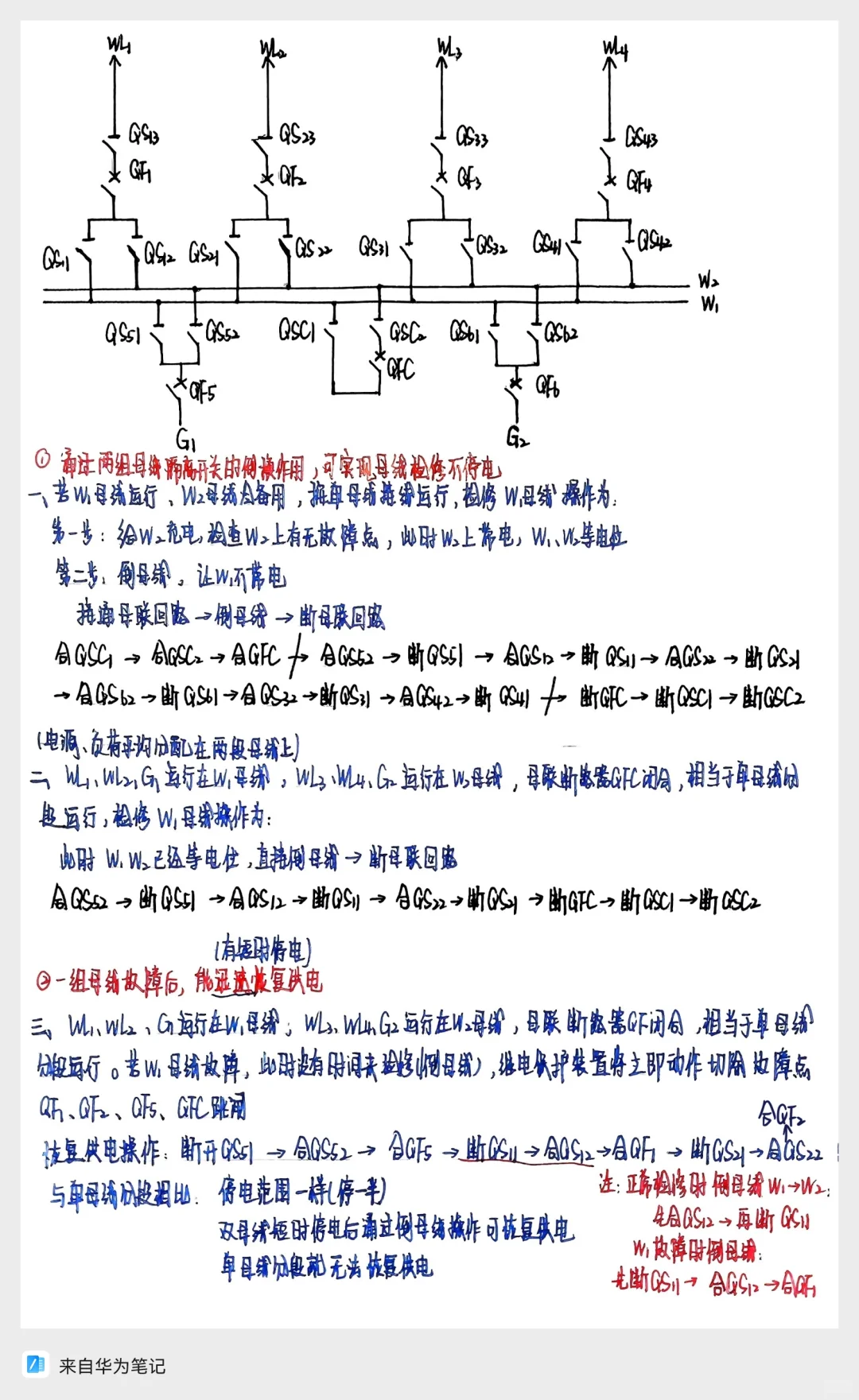

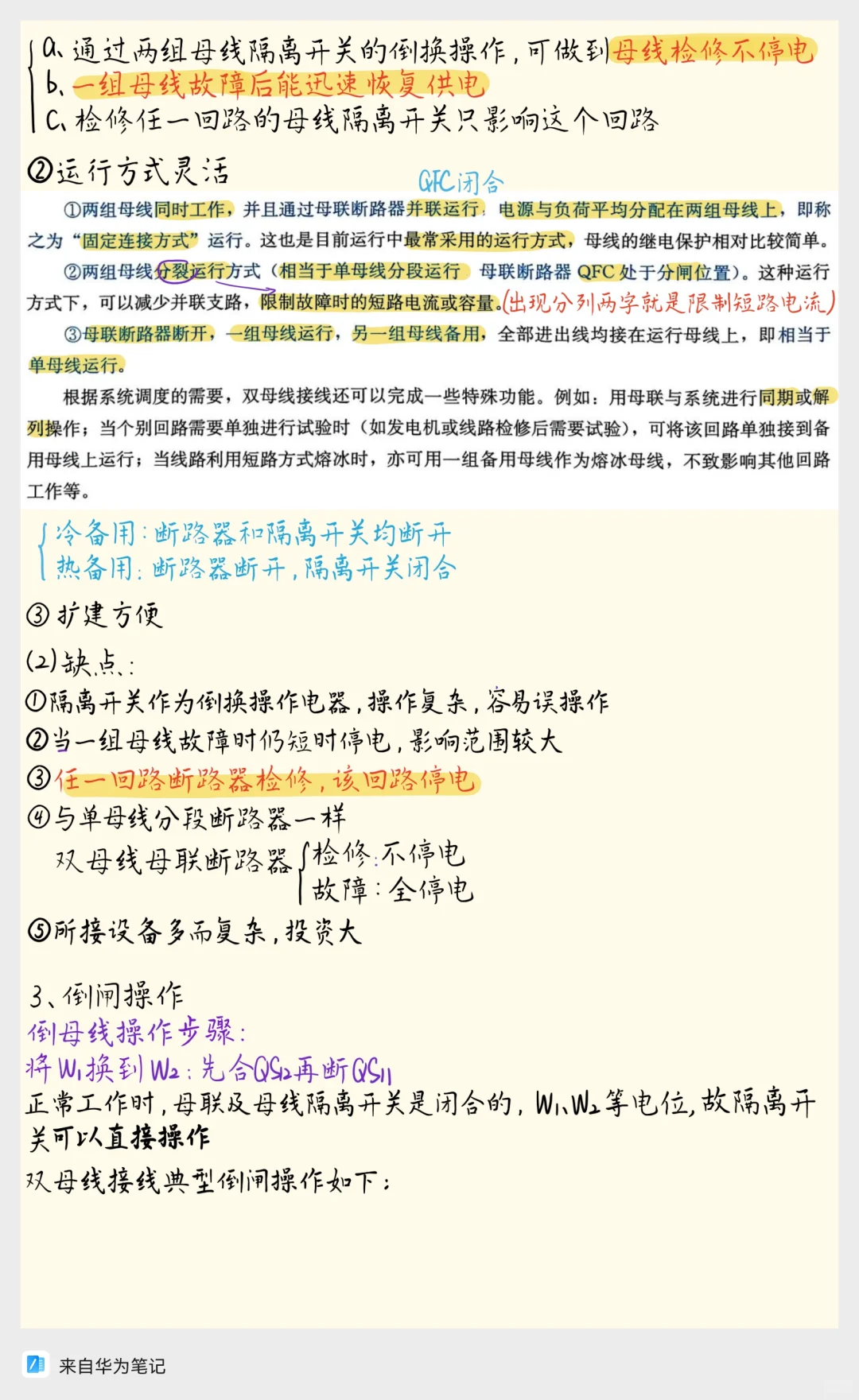

三、双母线接线
? 两条母线“并肩作战”，堪称“备份达人”?
✅ 接线图：两条母线+母线联络断路器，电源和出线能灵活切换连接母线。
✅ 特点：检修母线不用停电！切换到另一条就能继续干活，就像有两个传送带，一个坏了换另一个～
✅ 适用场景：大中型变电站，对可靠性要求高的地方！

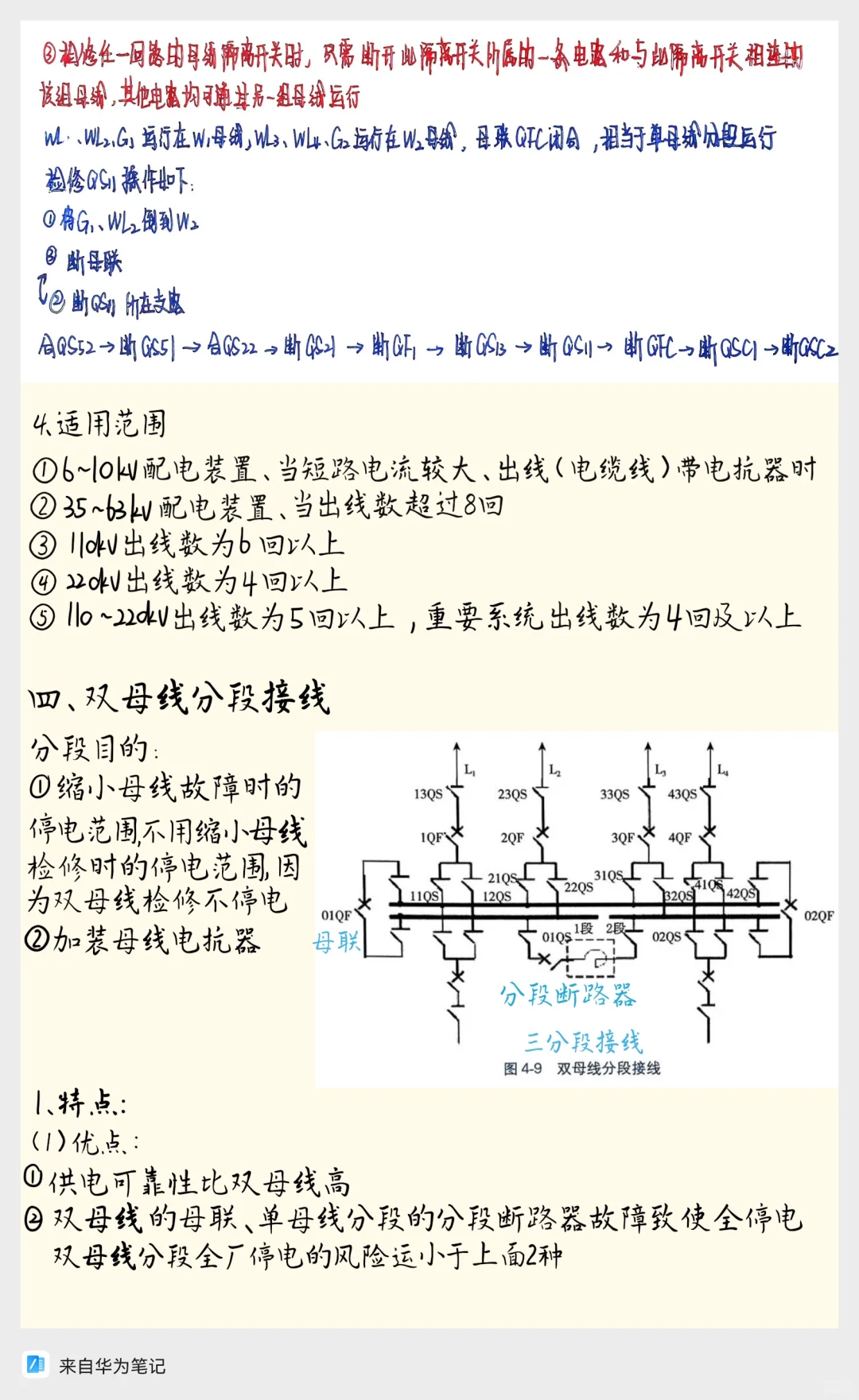

四、双母线分段接线
? 双母线的“究极进化体”，四舍五入等于“永不掉线”！
✅ 接线图：两条母线各自再分段，组合出多个“独立作战区”。
✅ 特点：故障影响范围超小，检修更灵活！就算母线出问题，大部分线路也能正常供电～
✅ 适用场景：超高压、大容量的变电站，“稳如泰山”本山！

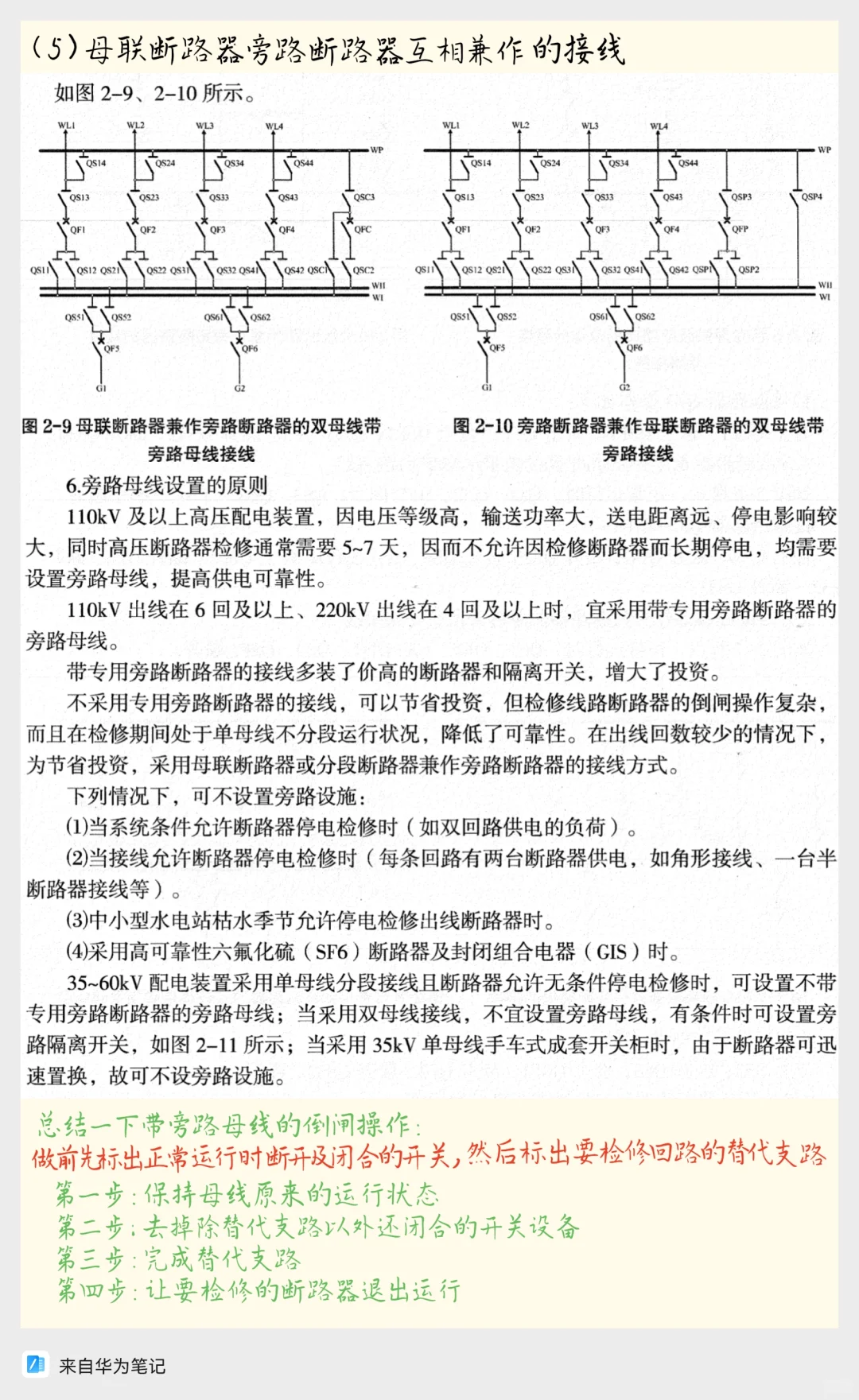

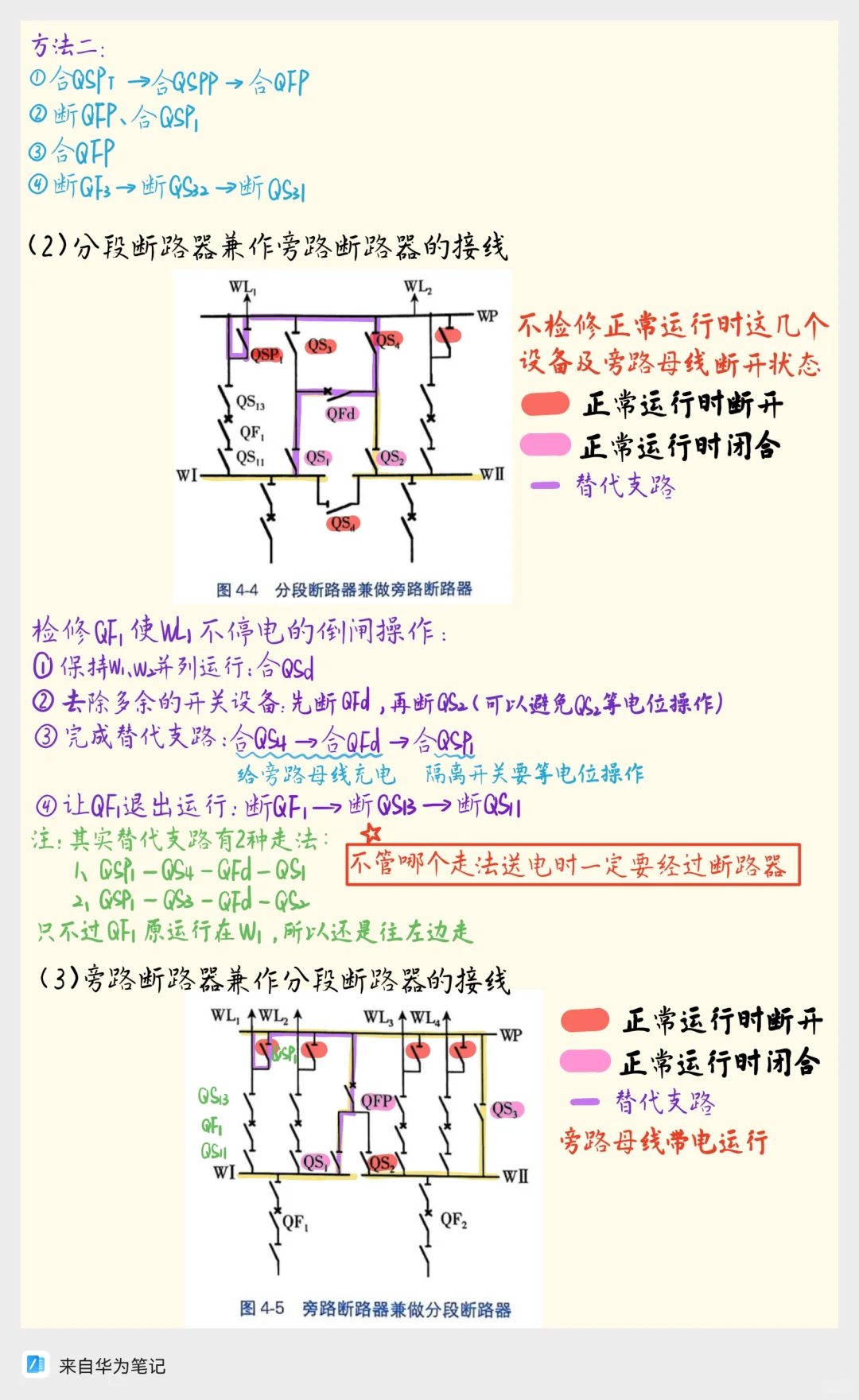

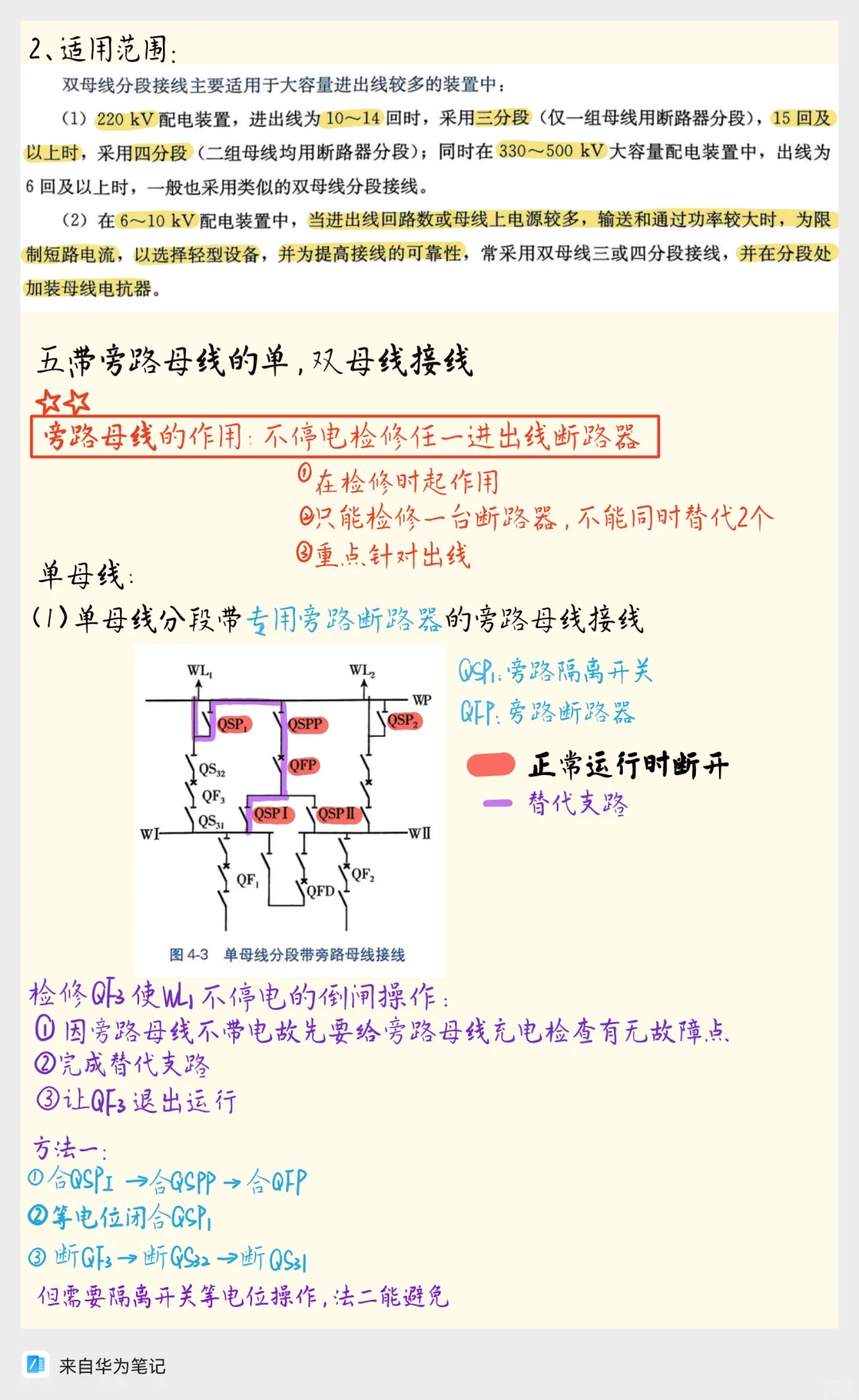

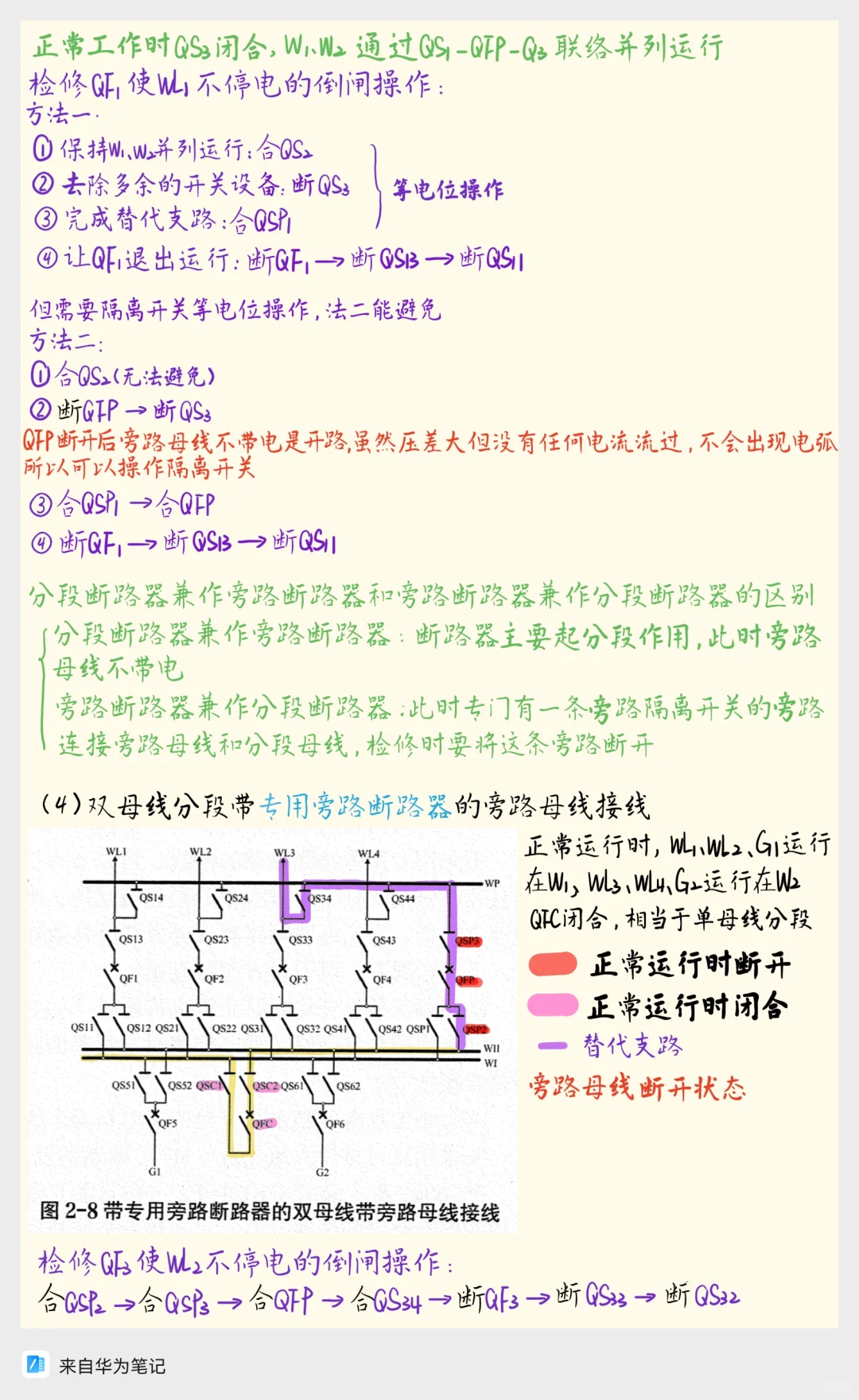

五、带旁路母线接线
? 给线路配个“超级替补”，专治“断路器罢工”?
✅ 接线图：在原有接线基础上，加一条旁路母线和旁路断路器，像给系统装了“备用方案”。
✅ 特点：检修出线断路器时，旁路断路器顶上！线路不用停电，完美解决检修和供电的矛盾～
✅ 适用场景：对连续性要求极高的场合，比如医院、数据中心！
✨总结：从“裸配”到“顶配”，每种接线方式都有专属buff！快收藏起来慢慢消化，下次遇到再也不懵啦～
? 有问题欢迎评论区讨论，一起卷起来！#小红书手工友好季 #涨知识 #干货 #无纸化学习 #国网备考 #电气考研 #国家电网 #电气 #接线 #学习笔记
