接上文，下面讲：?

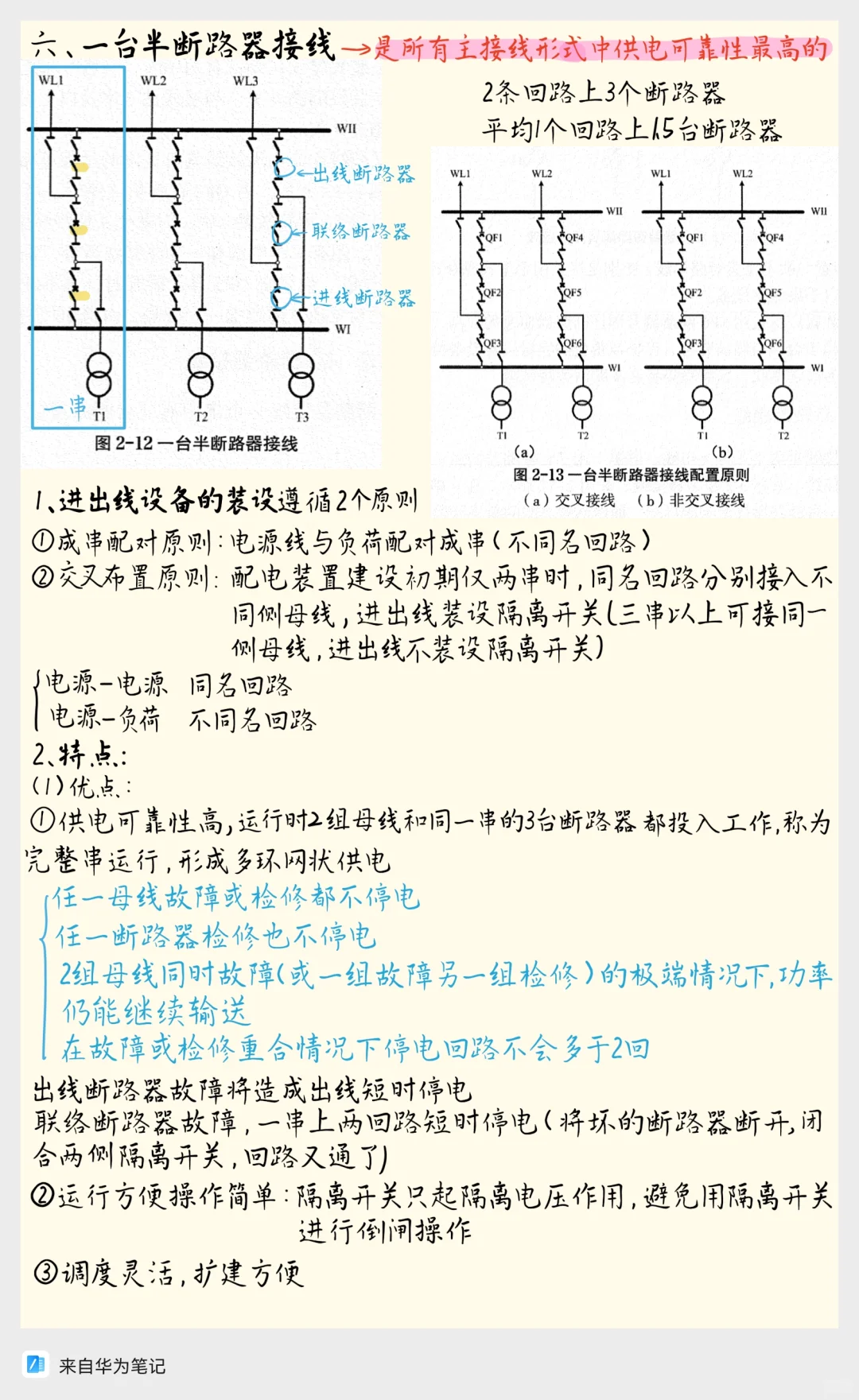

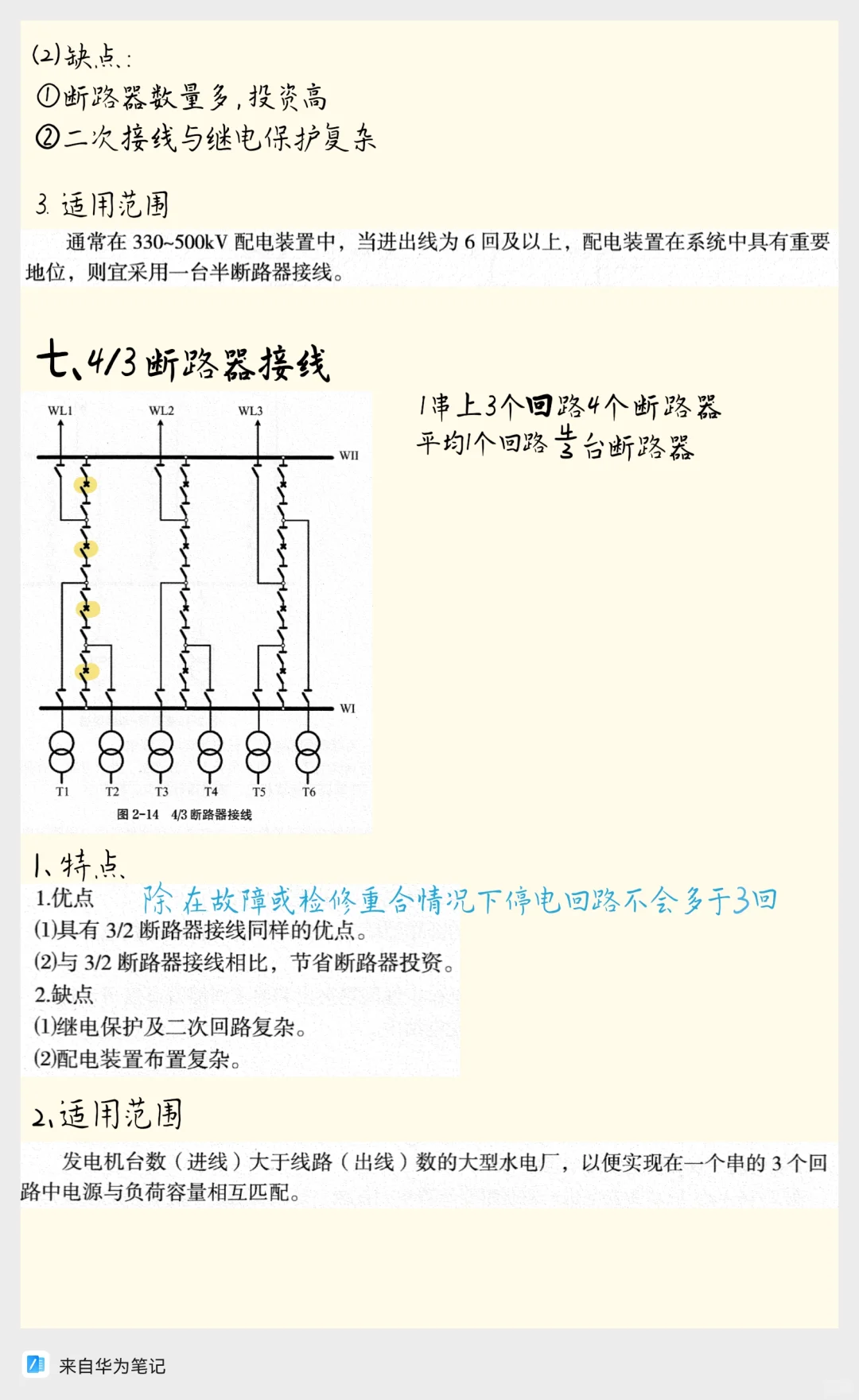

1️⃣ 一台半断路器接线（3/2接线）
✅ 结构：每两个回路共用3台断路器，形成“串”状连接，接在3条母线上
✅ 优点：可靠性MAX！任一断路器故障不影响回路供电，倒闸操作简单
✅ 缺点：投资高，占地面积大
✅ 适用场景：500kV及以上超高压、大容量系统

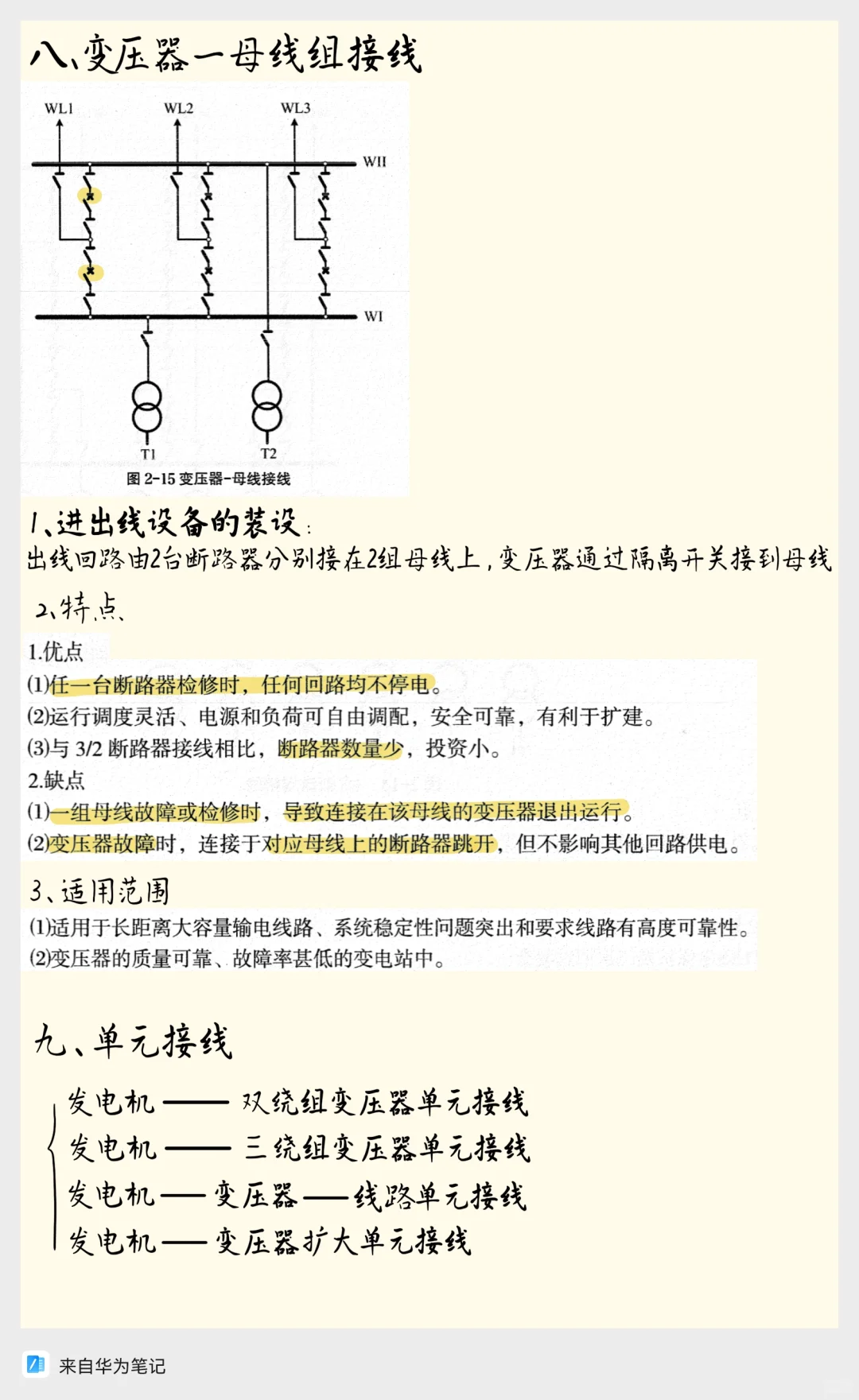

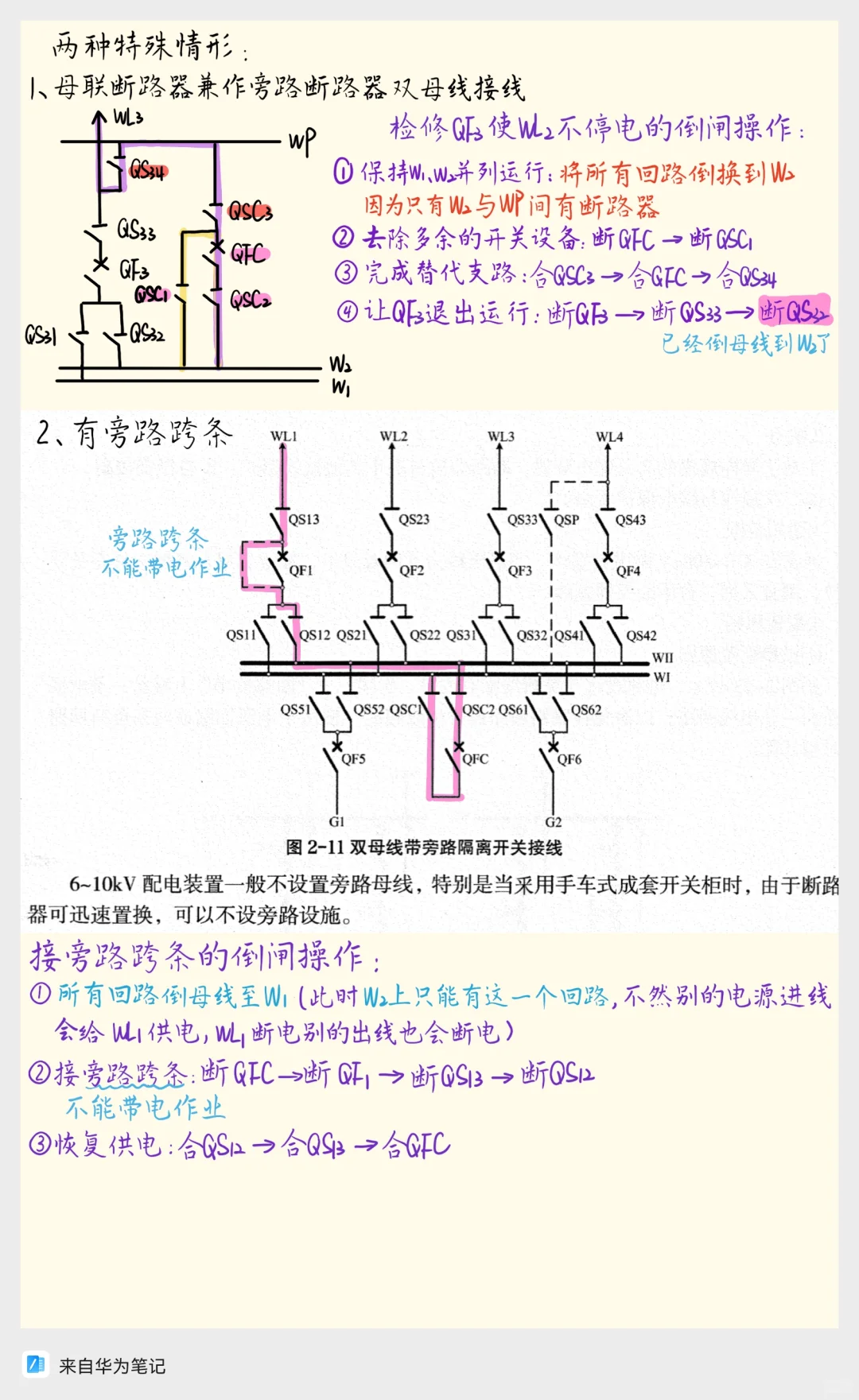

2️⃣ 变压器—母线组接线
✅ 结构：变压器直接通过断路器连接母线，线路也经断路器接母线
✅ 亮点：接线简洁，故障时仅切除对应变压器或线路，不影响其他回路
✅ 注意：对母线可靠性要求高，母线故障影响所有回路
✅ 适用：大型发电厂或枢纽变电站

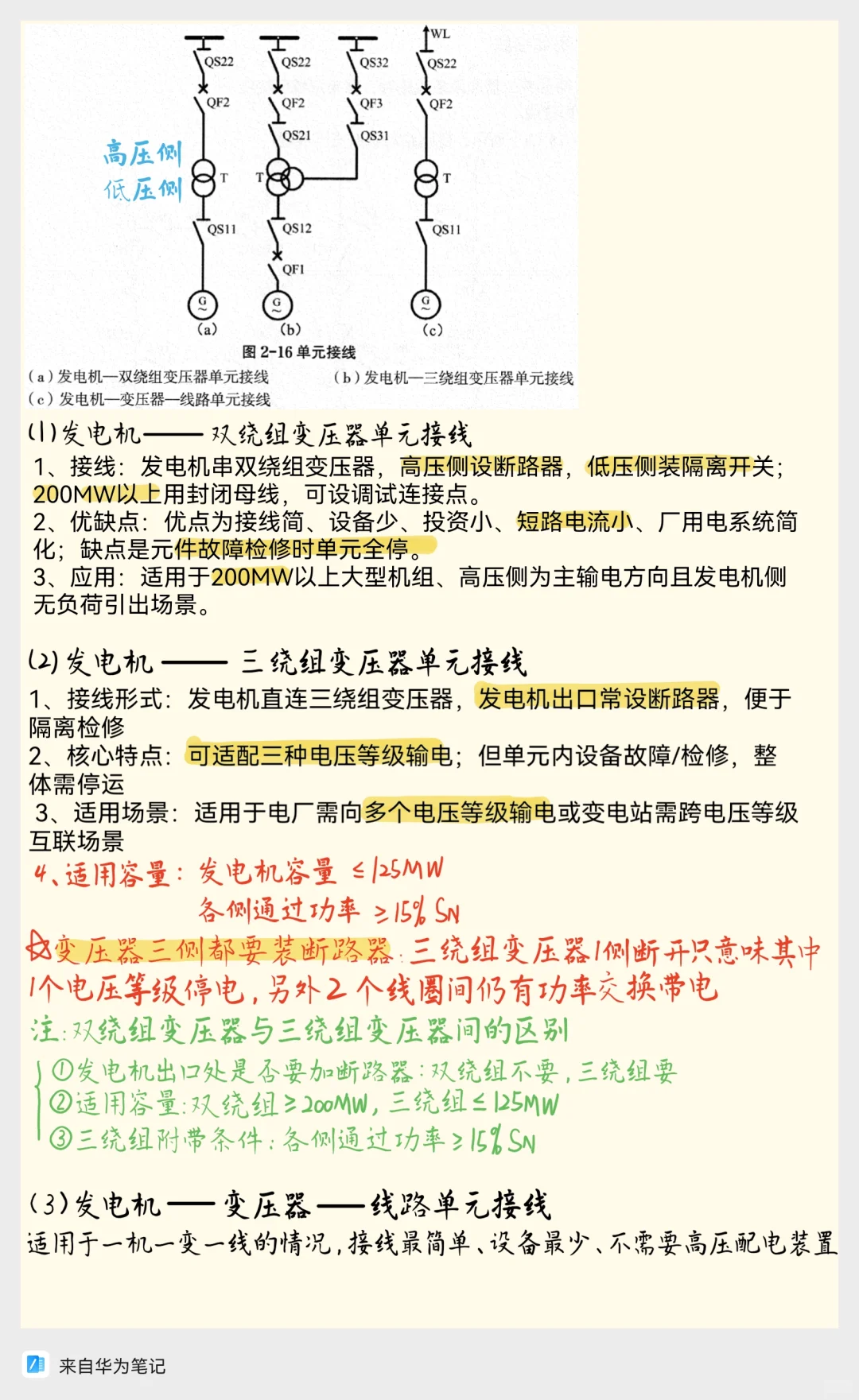

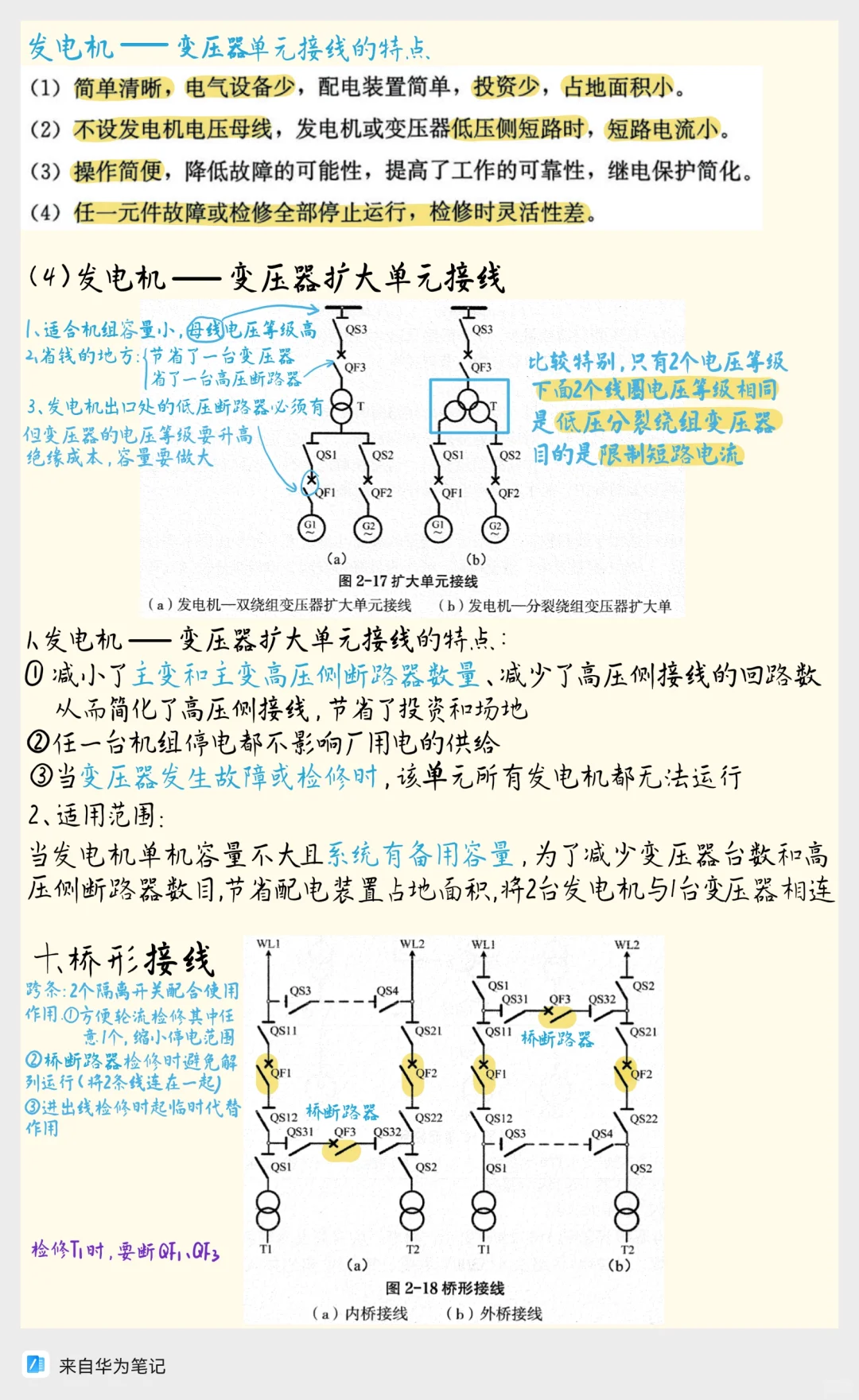

3️⃣ 单元接线
✅ 结构：发电机与变压器直接串联成一个单元，不经过母线
✅ 优势：简单清晰，减少故障点，继电保护配置方便
✅ 缺点：单元内设备故障，整个单元停运
✅ 常见：大型发电机组的首选接线方式

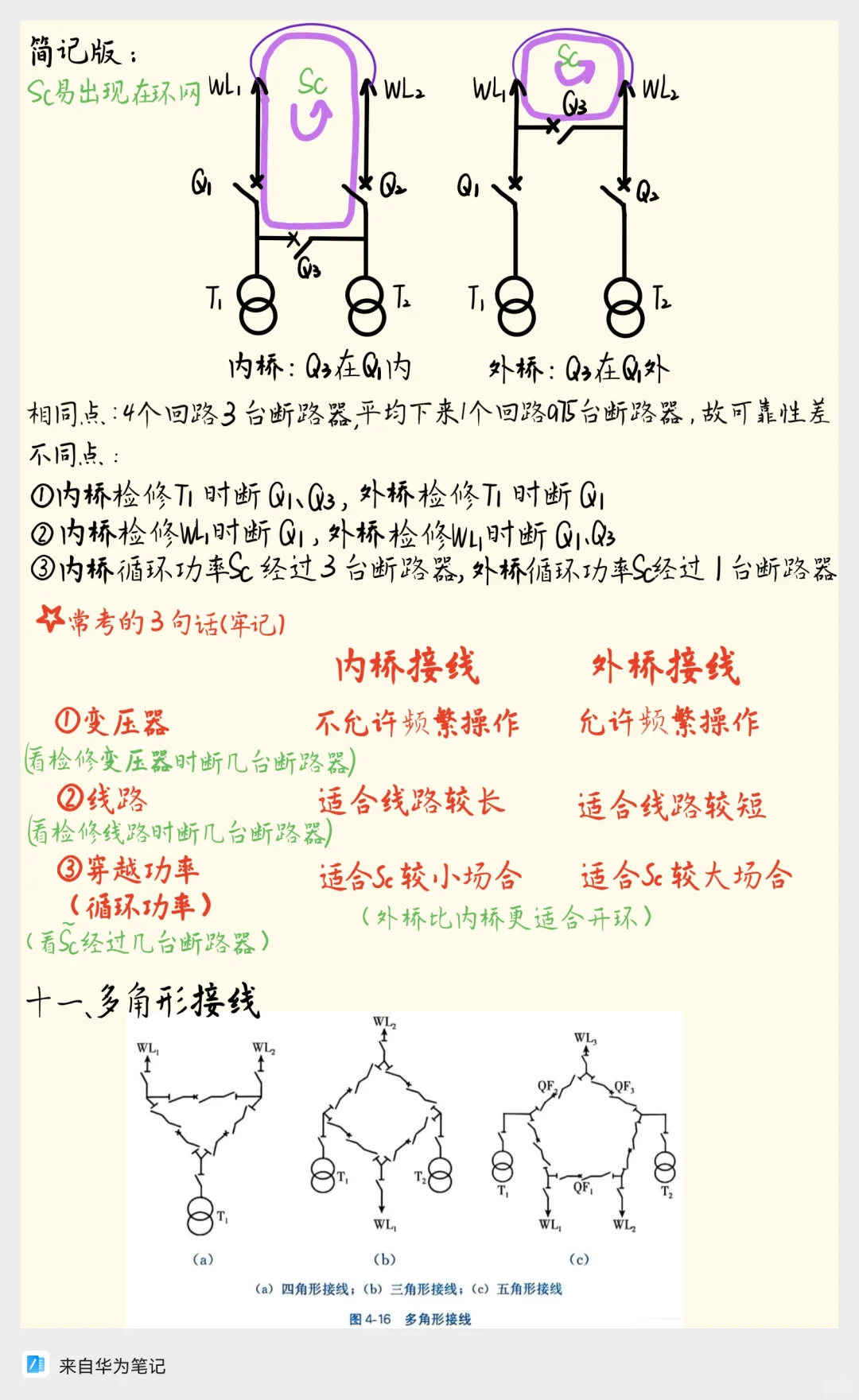

4️⃣ 桥形接线
✅ 分类：
内桥：跨接桥靠近变压器侧
外桥：跨接桥靠近线路侧
✅ 特点：投资省、占地小，但灵活性差
✅ 适用：小容量发电厂、变电站初期建设

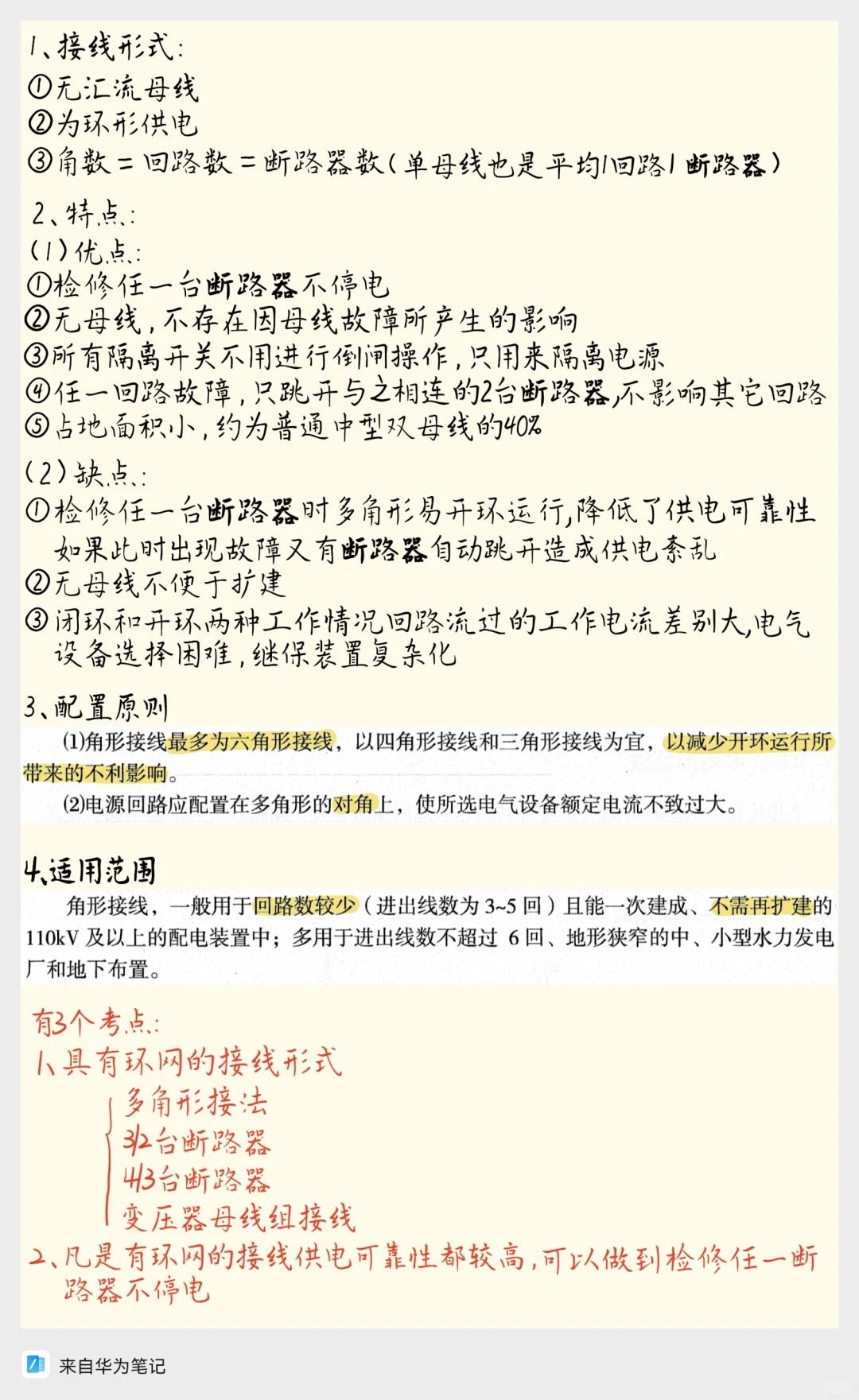

5️⃣ 多角形接线
✅ 结构：断路器和母线组成闭合多边形，每个回路接在两台断路器之间
✅ 优势：闭环运行，可靠性较高，投资相对较低
✅ 缺点：扩建困难，故障分析复杂
✅ 适用：对可靠性要求较高，且无需频繁扩建的场合

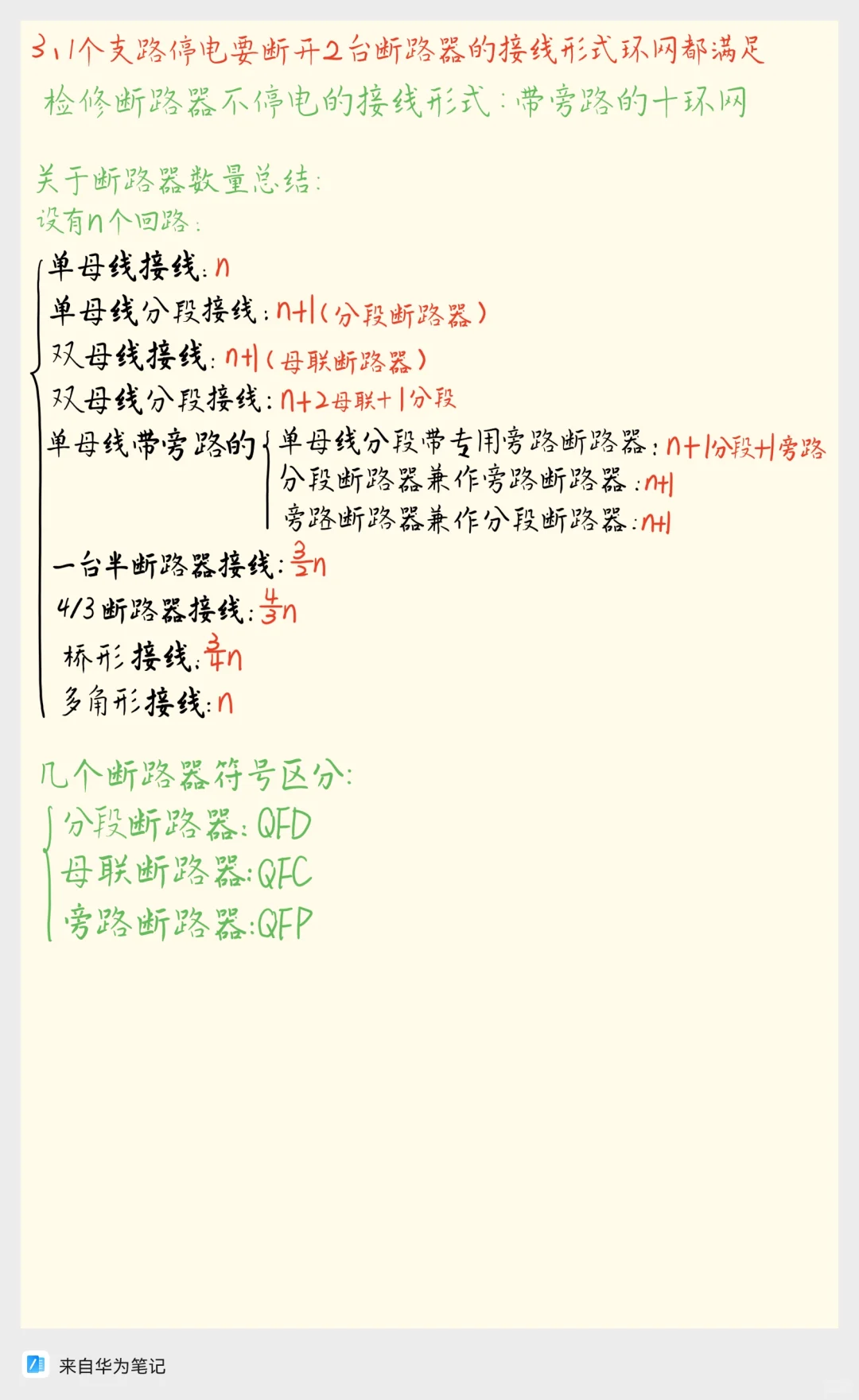

? 总结小Tips：
可靠性排序：一台半接线＞变压器-母线组＞单元接线＞多角形＞桥形
经济性排序：桥形＞多角形＞单元接线＞一台半接线
有没有瞬间清晰很多！?#小红书手工友好季 #国家电网 #国网备考 #民间招生办 #2025高考季 #无纸化学习 #电气 #电气工程及其自动化 #考研 #干货
