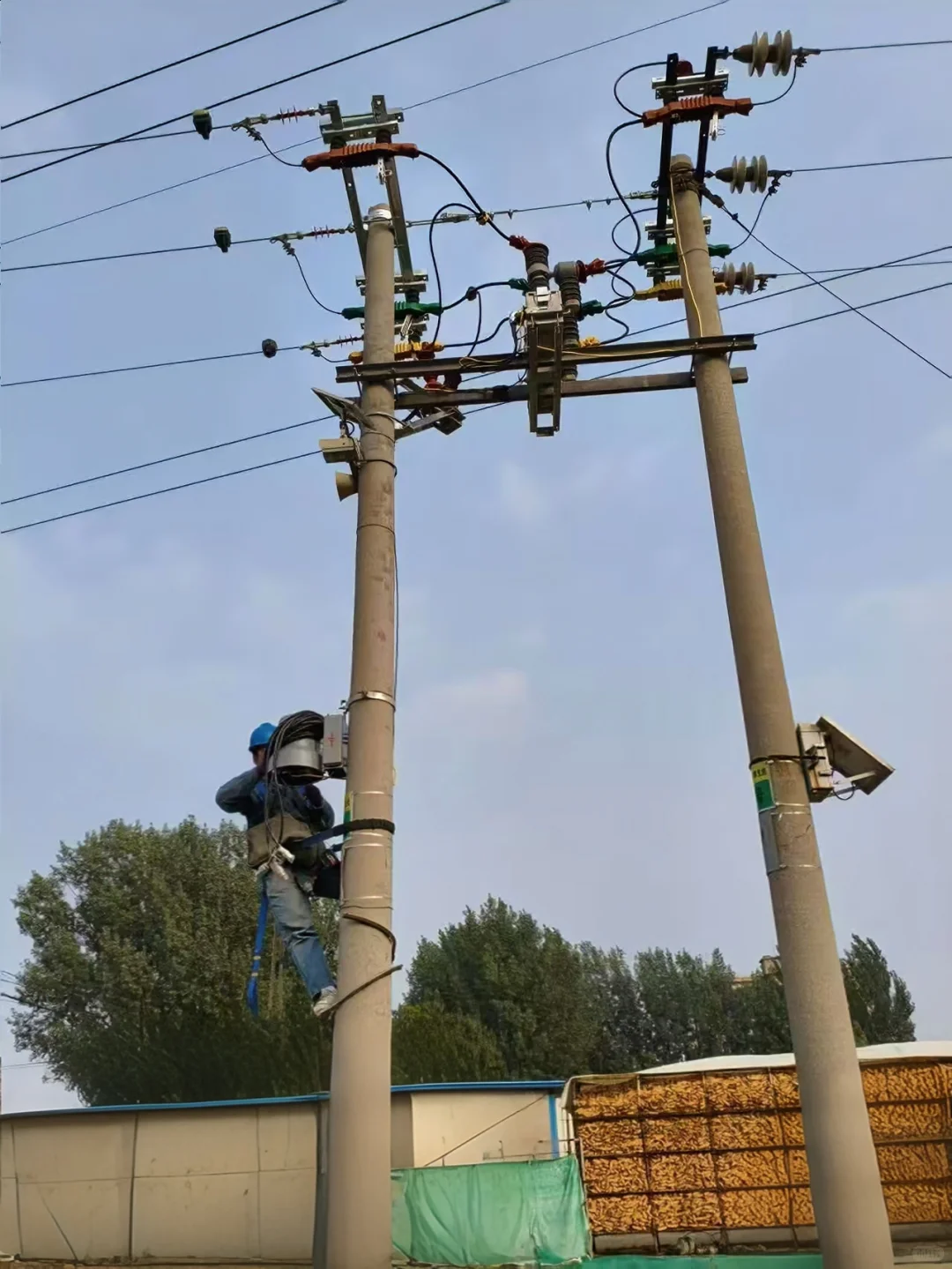

柱上断路器安装在电杆横担上，用于开断、关合配电线户外高压电气设备。核心结构由“一次开关本体”和“二次控制终端”组合:一次开关本体：以真空灭弧室为核心，能在毫秒级内切断故障电流，避免电弧灼烧设备；外壳采用绝缘材料或金属密封设计，可抵御风雨、沙尘、高低温等户外恶劣环境。 二次控制终端：集成了电流电压检测、远程通信、智能控制等功能，实现对一次开关的精准操控。无需建配电室，直接挂载杆塔即可运行，安装灵活、占地面积小，是配电网“轻量化”建设的核心选择。
核心作用:
1. 故障“消防员”快速隔离故障，当线路发生短路、接地等故障时，柱上断路器能通过内置传感器瞬间检测到异常电流，自动触发分闸动作（分闸时间≤60ms），迅速隔离故障区段，避免故障扩大到周边线路，减少停电范围，让非故障区域的用户不受影响。
2.能实时监测线路负荷电流、电压等参数，支持远程控制分合闸。当线路负荷过载时，可手动或自动切换运行方式，转移负荷；在分布式光伏、风电等新能源接入场景中，还能配合配网调度，实现新能源消纳与电网稳定的平衡，保障电压质量达标（合格率≥99.9%）。
3. 现代柱上断路器，搭载4G/5G通信模块，可接入配网自动化主站。运维人员在后台就能实时查看设备状态、远程操作分合闸，无需现场值守；同时具备故障预警功能，通过分析设备运行数据，提前预判潜在故障，实现“状态检修”替代传统“计划检修”，大幅降低运维工作量和成本。
按灭弧介质分：主流为真空断路器（灭弧性能强、寿命长，适用于大多数户外场景）和少油断路器
按控制方式分：包括就地操作型（需人工现操）和智能遥控型（支持远程，适配智能配电网）；典型应用：线路分段点（隔离故障）、分支线路出口（保护支线设备）、配网联络点（实现故障后转供电），广泛用于城市配网改造、农村电网升级、工业园区供电等场景。
防护等级高：外壳防护等级≥IP54，防尘、防水溅在-40℃~+40℃的温度范围、海拔≤1000m（高原型可适配更高海拔）的环境中稳定运行；绝缘性能优：瓷瓶或复合绝缘子采用耐污材料，可抵御雾霾、盐雾等腐蚀性环境，避免绝缘闪络；机械结构可靠：操作机构采用弹簧储能设计，动作灵活、寿命长，累计分合闸次数可达万次以上，满足配电网长期运行需求。虽体积不大，却承载着配电网“安全、可靠、智能”运行的关键使命。保障居民日常用电，是配电网的“隐形卫士”。
#电工知识 #电气工程 #电气设备 #断路器工作原理
