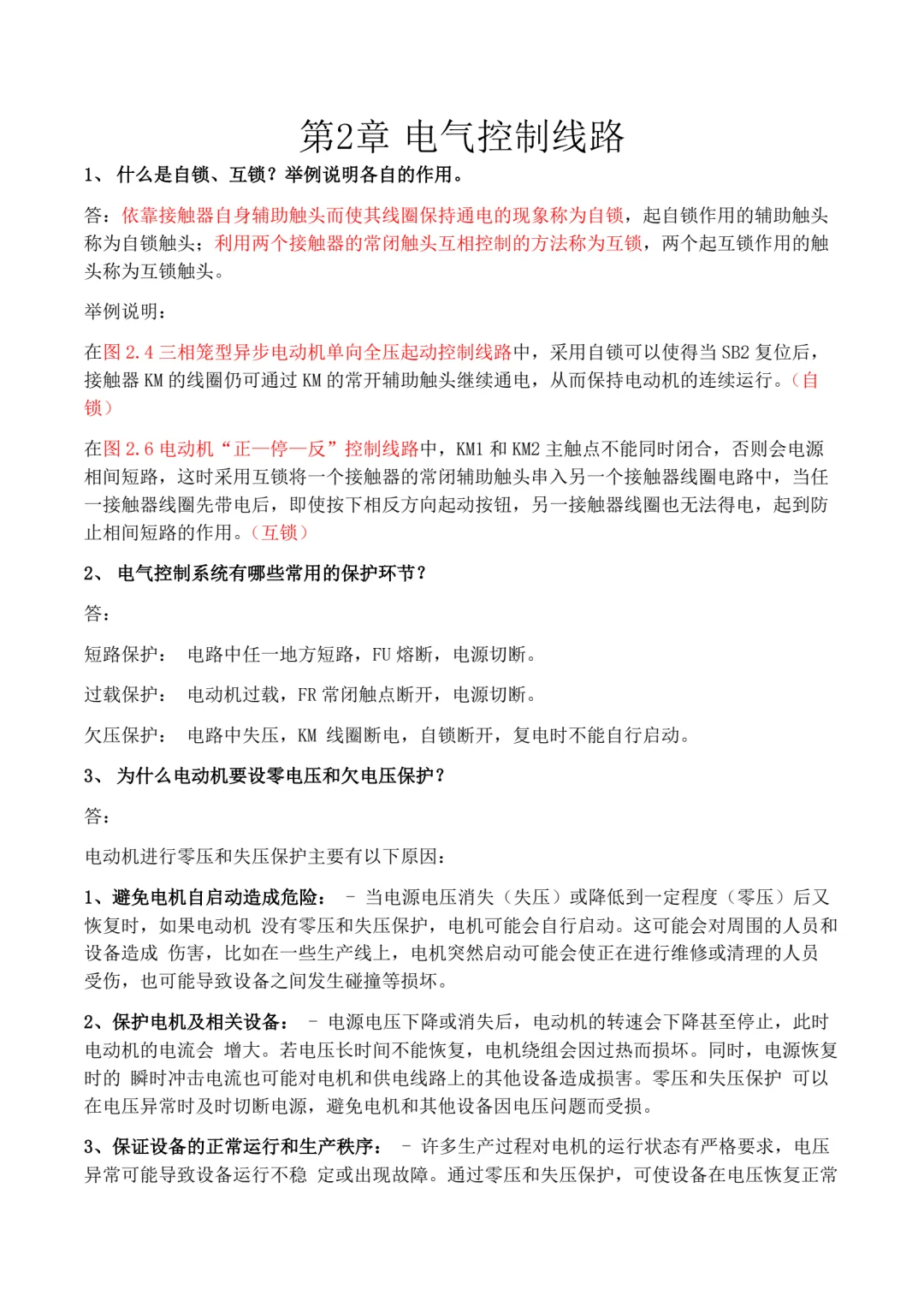

?【电气控制与PLC第二章｜电路图不再头疼！超直观总结】?
今天带你搞定电气控制线路——学完秒懂电路图设计逻辑！?
?【三大核心环节】
✅主电路：电机供电主干道！断路器+接触器+热继电器是标配
✅控制电路：大脑中枢！按钮/接触器线圈/继电器组合出智能逻辑
✅保护电路：安全卫士！熔断器+热继电器双保险
?【经典控制环节】

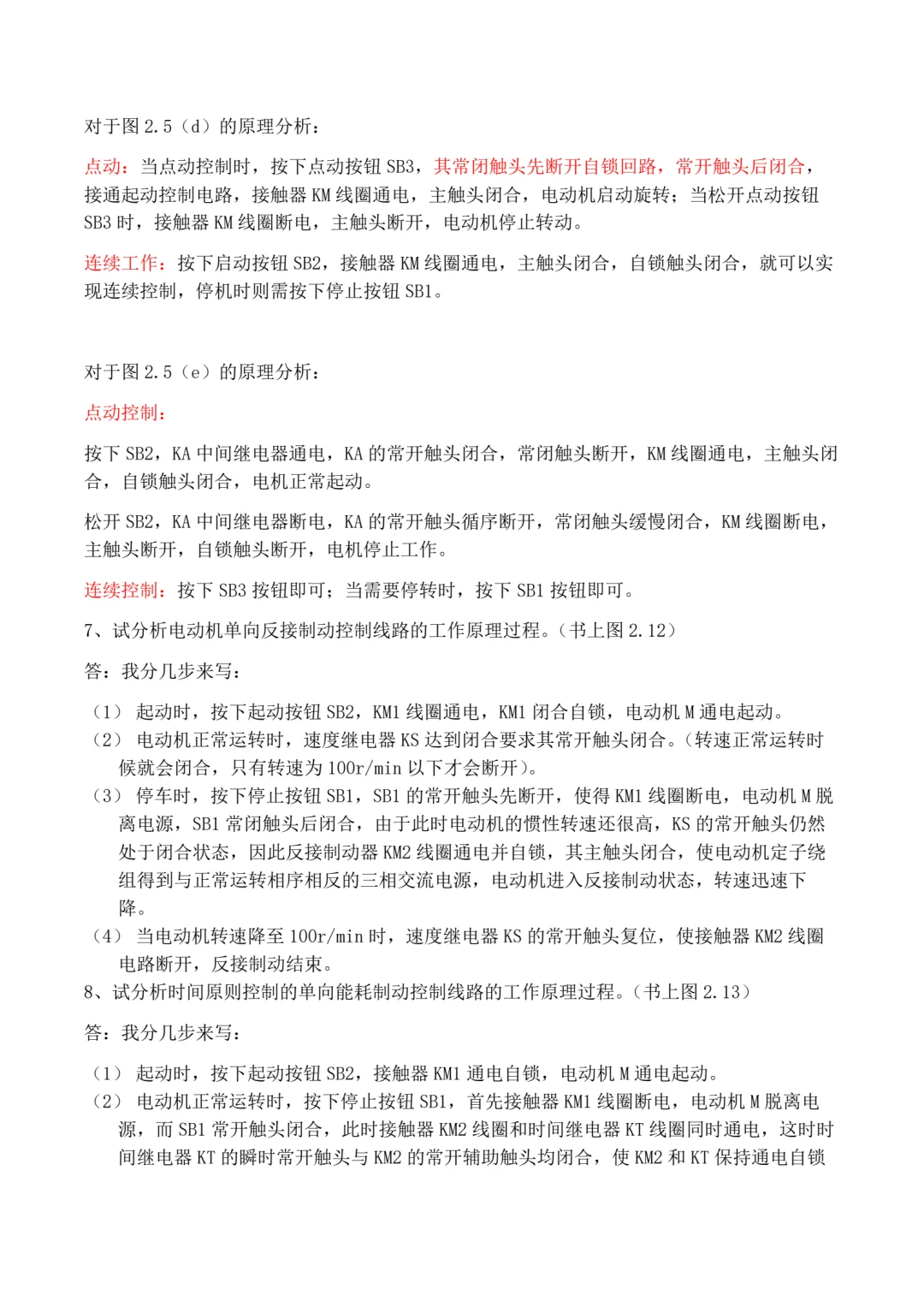

✨点动控制：按就动，松就停→搬运/调试超好用
✨长动控制：自锁是关键！松开按钮也能持续运行

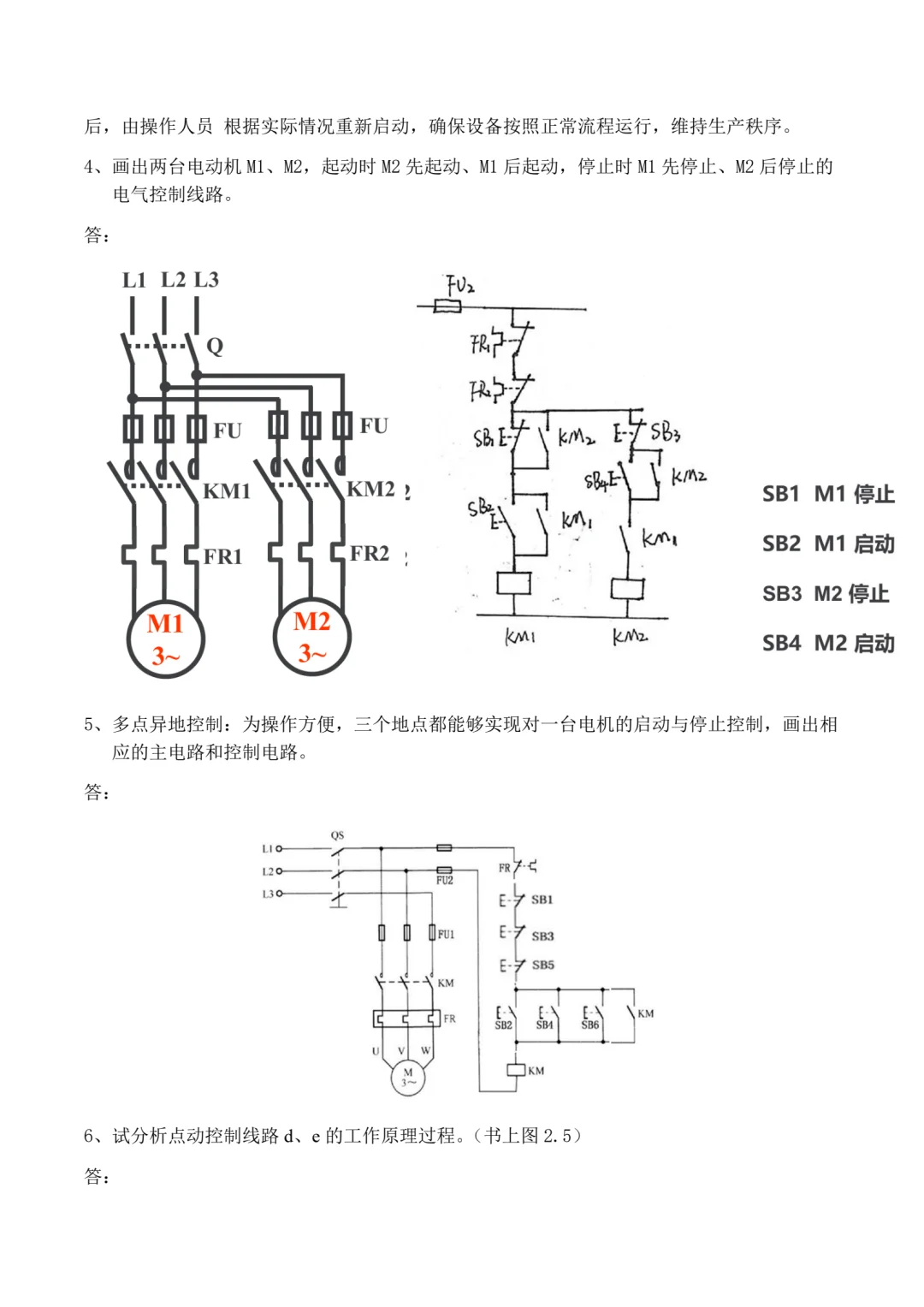

✨正反转控制：KM1/KM2互锁必记！防止短路神器

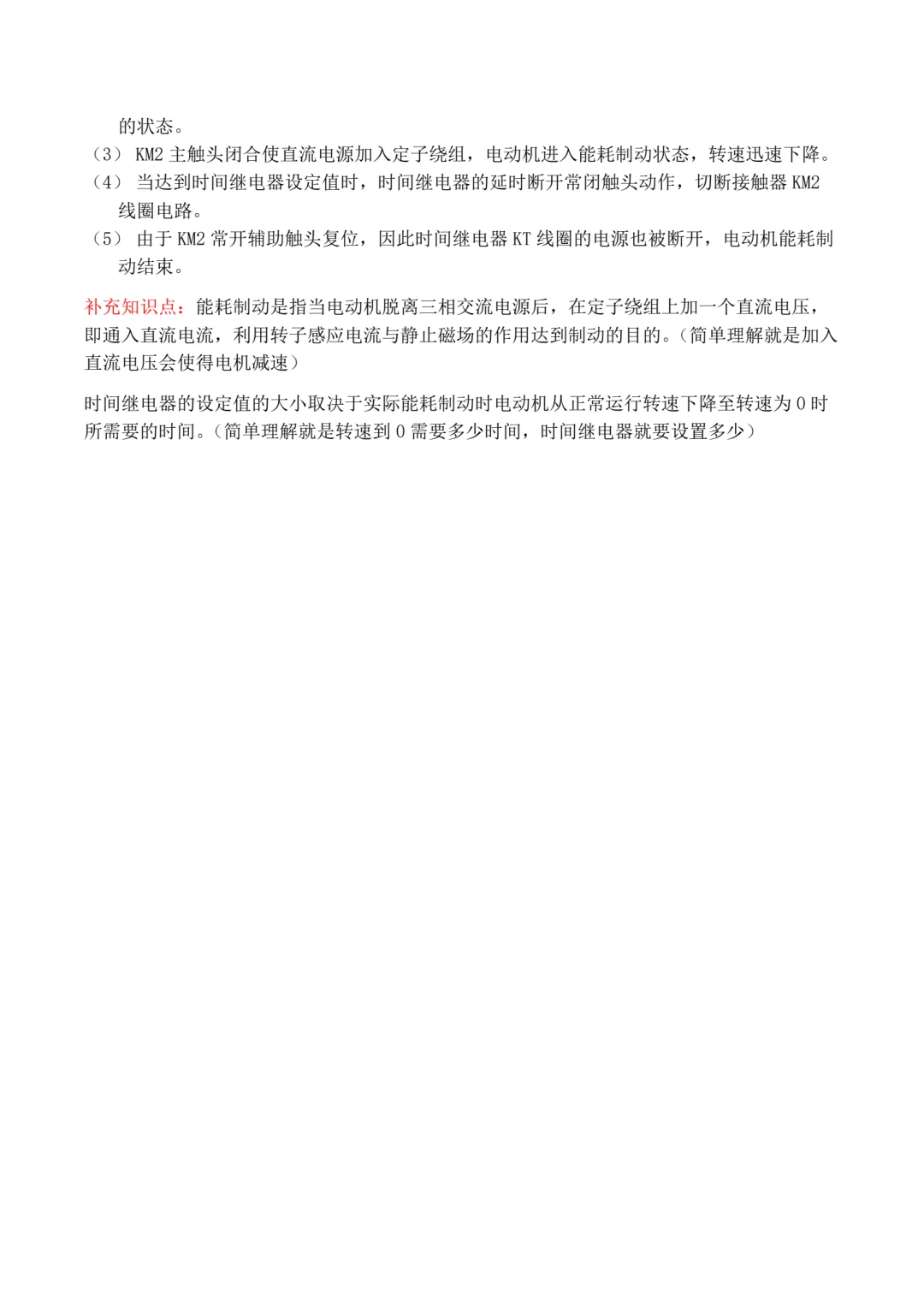

✨星三角启动：降压启动经典法，保护电机不跳闸
?【识图秘诀】
1️⃣ 先找主电路动力路径
2️⃣ 再分析控制电路逻辑流
3️⃣ 最后看保护信号怎么走
记住：KM是接触器，FR是热继电器，SB是按钮！
?【速记口诀】
主电路通动力，
控制电路玩逻辑，
保护环节是底线，
互锁自锁要清晰！
例：正反转电路→
正转按钮开KM1，
反转先断KM1再开KM2，
互锁触点保安全！
#PLC编程基础 #自动化小白必看 #电路图解析 #工科女孩的日常
?建议搭配电路图多看两遍～需要具体电路分析可以留言哦！?
