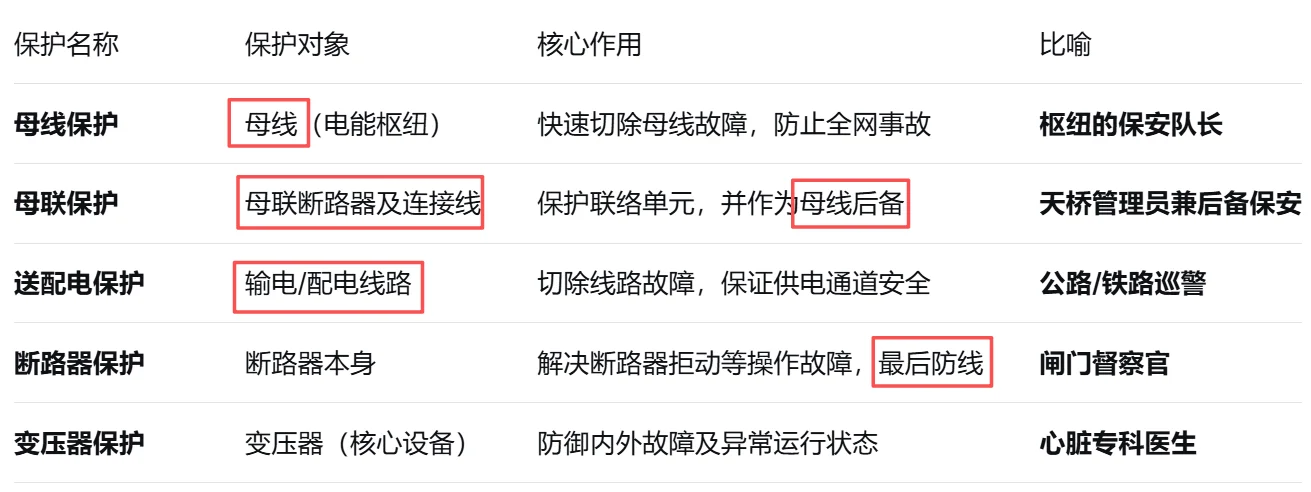

母线保护
保护对象：变电站的母线。
作用：作为母线的主保护，以极快的速度（毫秒级）切除母线上发生的任何故障。 母线连接着所有进线（如变压器、发电机）和出线（输电线路），是电网的枢纽。一旦母线故障，会影响与它相连的所有元件，可能导致整个变电站失压，甚至引发系统瓦解。因此，母线保护对速动性和可靠性的要求最高。
工作原理：基于基尔霍夫电流定律。它比较所有连接在母线上元件的电流（即“流入”和“流出”母线的电流之和）。正常情况下，电流和为零。当母线发生故障时，所有有源元件都会向故障点提供短路电流，此时电流和不再为零，保护装置立即动作，跳开所有连接在该母线上的断路器，将故障母线隔离。
母联保护
保护连接两段母线的母联断路器及其相关的连接线。
作为母线保护的后备：当一段母线故障且该段母线的母线保护或断路器拒动时，母联保护作为后备，跳开母联断路器，防止故障蔓延到另一段母线。
作为母联单元本身的保护：保护母联断路器与两侧母线之间的连接部分发生的故障，其功能类似于一条短线路的保护。在母线分裂运行或倒闸操作时提供保护。通常配置过流保护、充电保护（当一段母线由另一段通过母联供电时，对新投入的母线进行保护）。
送配电保护（线路保护）
保护对象：输电和配电线路。
作用：切除线路上发生的各种故障，如相间短路、接地短路等，防止故障电流对线路和设备造成损坏，并维持电网稳定。
距离保护：通过测量故障点电压和电流的比值（阻抗）来判断故障位置。阻抗越小，说明故障点越近。这是高压输电线路最主要的保护方式。
纵联差动保护：通过通信通道比较线路两端的电流，是线路的主保护，能全线速动。
过电流保护：主要用于配电线路，结构简单，作为后备保护。
断路器保护
保护对象：断路器本体及其相关功能。
作用：这不是为了保护电网元件，而是为了解决与断路器操作相关的问题。
包括断路器失灵保护：最重要的功能。当系统发生故障，保护装置发出跳闸命令后，如果断路器因机械、电气等原因拒动，断路器失灵保护会检测到故障电流仍然存在，并发出指令跳开与该拒动断路器相连的所有其他相邻断路器（包括对侧线路的断路器，通过远方跳闸信号），以彻底隔离故障防止故障扩大的最后一道防线。
#输变电造价 #安装造价 #电力定额 #电力造价 #保护装置 #变电站 #每天学习一点 #升压站
