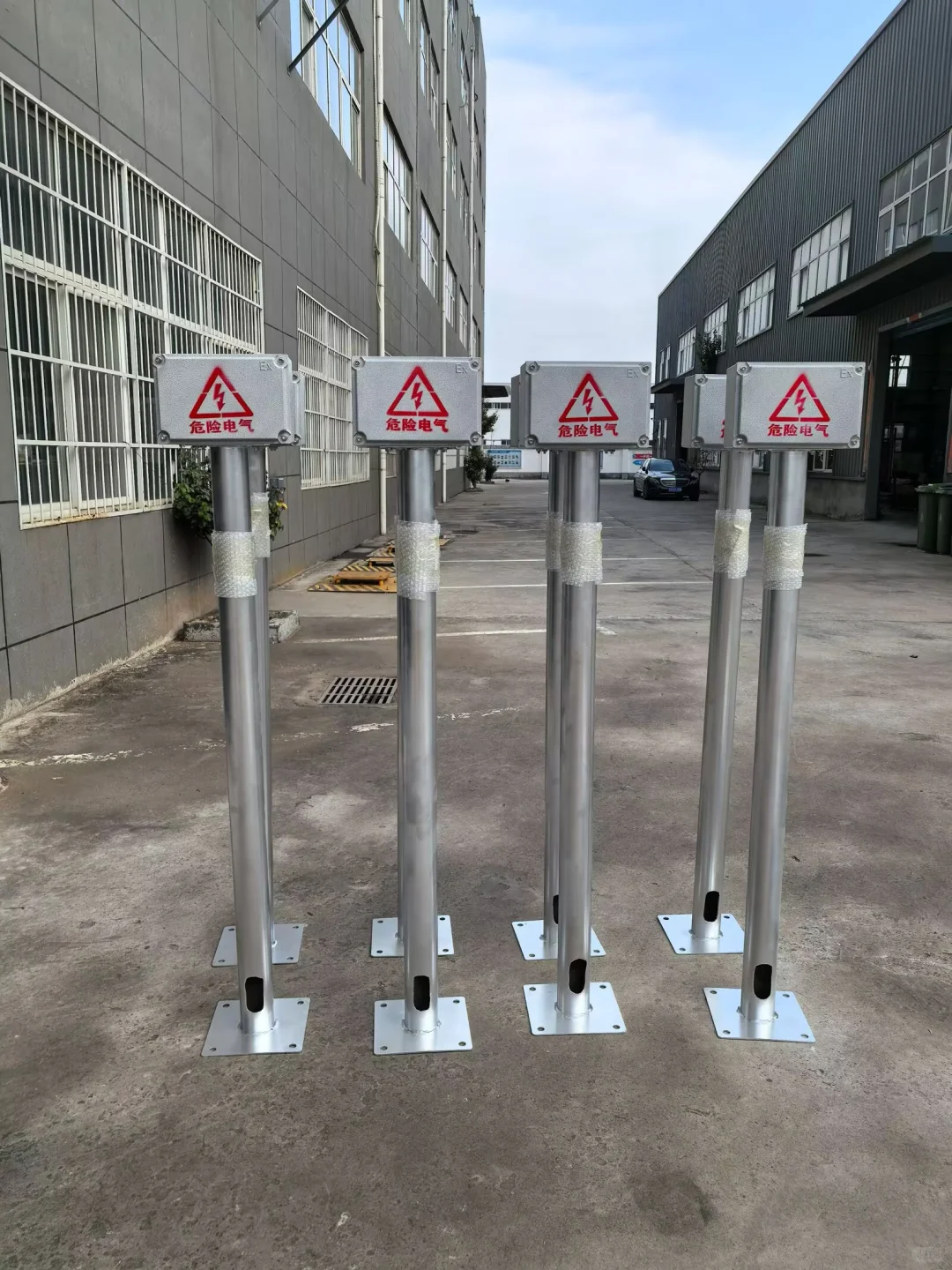

阴极汇流测试桩箱（防爆型）技术要求
一、防爆性能要求
防爆标准合规性 需符合 GB 3836系列标准（如GB 3836.1-2010《爆炸性环境 第1部分：设备 通用要求》），适用于Ⅱ类爆炸性气体环境（除煤矿外），温度组别覆盖T1-T6，适用于1区和2区危险场所。防爆等级需明确标注（如ExeⅡT6或ExdⅡCT6），确保设备在易燃易爆环境中安全运行。
外壳与密封设计
材质：优先采用 ZL102铸造铝合金，表面喷塑处理，增强耐腐蚀性和机械强度。
密封结构：结合面采用曲路密封，防水防尘等级达 IP54及以上，防止内部元件受潮或外部粉尘侵入。
进出线口：支持多规格螺纹接口（如G1/2\"、G3/4\"），匹配电缆外径，配备防爆密封圈和压紧装置，确保电缆引入部分密封可靠。
二、电气性能要求
额定参数
电压：交流额定电压 380V，适应阴极保护系统电源需求。
电流：额定电流 20A及以上，支持多路电流分配，满足长输管道或大型储罐的阴极保护需求。
接地：内外均设接地螺钉，接地电阻 ≤4Ω，确保设备安全泄放静电或故障电流。
接线与分配功能
接线端子：采用增安型设计，支持多股电缆连接，接触电阻低，导电可靠。
分流电阻：可选配可调电阻或固定电阻，实现电流精准分配至多个辅助阳极或测试桩。
防反二极管：内置防反二极管，防止电流倒灌，保护电源和设备安全。
三、环境适应性要求
耐腐蚀性
外壳：铝合金表面喷塑，耐盐雾、氯离子等腐蚀介质，适用于沿海或化工环境。
内部元件：接线端子、电阻等采用防腐材料，延长使用寿命。
温度与湿度
工作温度：覆盖 -40℃至+70℃，适应极端气候条件（如寒冷地区或高温沙漠）。
湿度：相对湿度 ≤95%（25℃时），防止凝露导致短路。
防护等级
整体防护：IP54及以上，防止雨水、灰尘侵入，确保户外长期使用可靠性。
四、安装与维护要求
安装规范
固定方式：支持壁挂式或落地式安装，垂直度偏差 ≤5°，确保稳定性。
基础施工：基坑深度 ≥1.5米，铺设垫层并浇筑混凝土基础，防止沉降。
电缆引入：电缆保护管埋深 ≥0.8米，避免冻胀或施工损坏，端部与测试桩对齐并振捣密实。
维护与检测
定期检查：每季度检查接线端子是否松动，每半年测试接地电阻和绝缘性能。
故障处理：内置自唤醒功能和异常诊断算法，实时监测电位波动、杂散电流，超标时立即报警并定位故障类型。#防爆接线箱
