#传感器 #线阵面阵探测器#线阵雪崩二极管

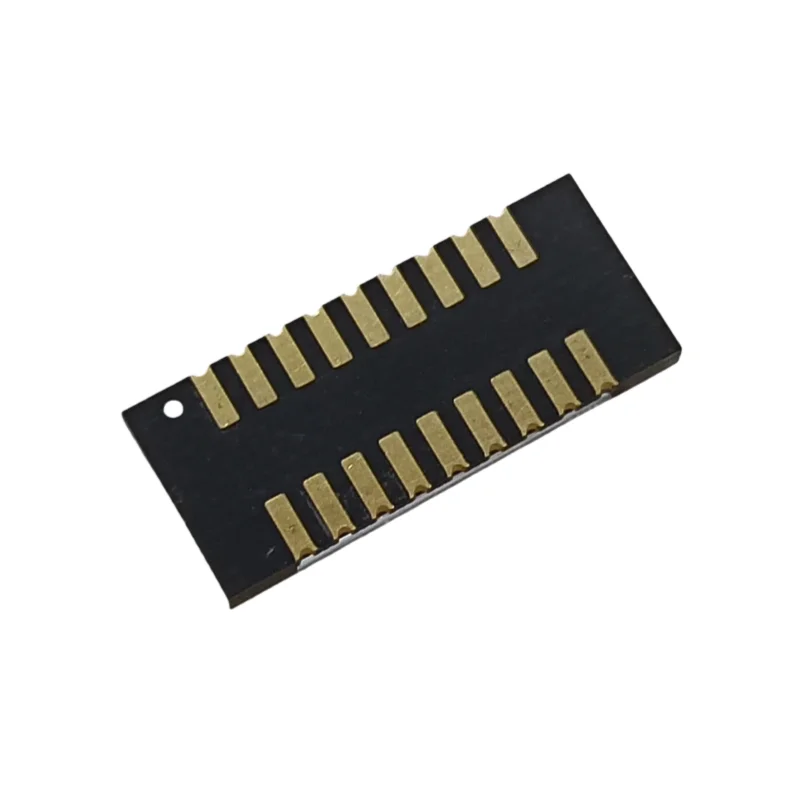

线阵硅APD探测器的应用
首先，明确两个核心概念：
1. APD：雪崩光电二极管。它是一种高性能的光电探测器，在普通光电二极管（PIN）的基础上，利用雪崩倍增效应，可以对微弱的光信号进行内部放大，从而获得极高的灵敏度，能够探测到单个光子级别（在盖革模式下）的信号。

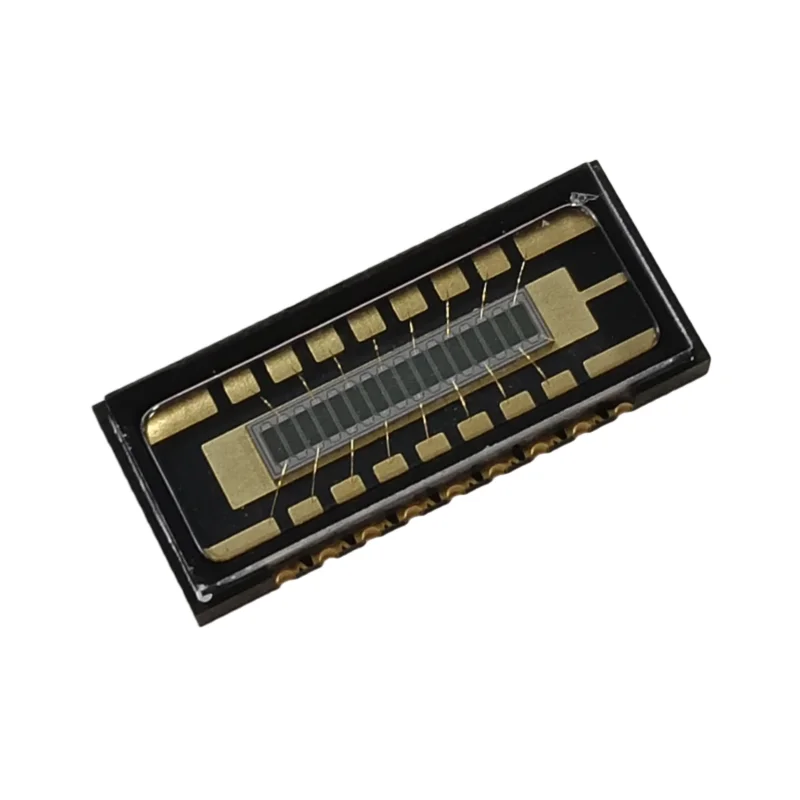

2. 线阵：指将多个APD像素以一维线性方式排列集成在一个芯片上。这使得它能够同时获取一条线上的光强或距离信息，非常适合与扫描运动配合，快速构建二维图像或三维点云。
结合这两点，硅APD线阵探测器的主要特点可以概括为：高灵敏度、高速度、一维空间分辨能力。其核心应用领域也围绕这些特点展开。
主要应用领域
1. 激光雷达
· 高灵敏度：可以探测到更远距离或更弱反射率物体（如黑色轮胎、深色衣物）的反射信号，提升雷达的探测范围和安全冗余。
· 抗干扰能力强：APD的雪崩增益有助于在环境光（如阳光）背景下提取出微弱的激光信号。
· 固态扫描
2. 高端工业检测与测量
· 在线检测
· 3D轮廓测量
· 光谱分析
3. 医疗与生命科学
· 正电子发射断层扫描（PET）
· DNA测序
4. 高能物理与核物理实验
· 径迹探测器
5. 安全与监控
· 激光预警系统
· 周界防护
优势：
· 极高的灵敏度：可探测单个光子。
· 高增益带宽积：响应速度快，适合脉冲信号探测。
· 紧凑的结构：线阵集成度高，易于系统集成。
挑战：
· 成本较高：制造工艺复杂，价格远高于普通的PIN光电二极管线阵。
· 温度敏感性：APD的增益对温度非常敏感，需要精密的温度和偏压控制电路。
· 噪声：雪崩过程本身会引入额外的噪声（过剩噪声），需要优化设计来抑制。
总结
总而言之，硅APD线阵探测器是一种面向高端、高性能应用的光电传感核心部件。它并非普通成像的选项，而是在需要探测微弱光信号、测量极短时间、或获取一维高精度轮廓的场景下的“利器”。随着自动驾驶技术（激光雷达）和高端制造、医疗影像的持续发展，硅APD线阵的重要性将会愈发凸显。
感谢deepseek的科普
