仪器仪表PCB V割工艺面临高精度基材、密集元件和严苛公差的多重挑战，需通过刀具优化、参数精准控制和结构设计协同，将分板良率提升至95%以上。以下针对四大难点解析根源并给出实操方案。

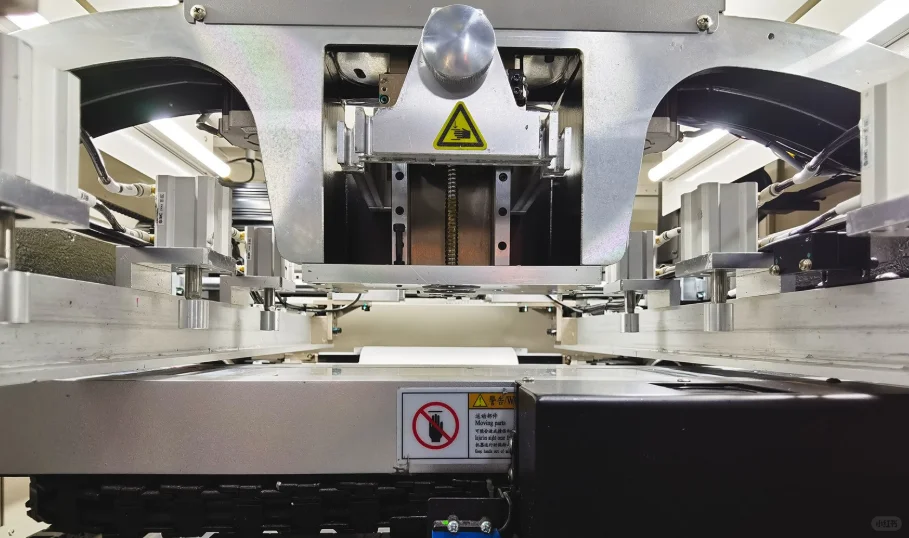

? 高Tg FR-4基材毛边控制
高Tg FR-4基材（Tg≥150℃）因刚性大、韧性低，V割时易产生高度0.06–0.1mm的毛边，远超≤0.05mm的要求。根源在于普通单刃刀具磨损快、切割参数不匹配（如转速<10000rpm或进给>80mm/min）及基材表面光滑导致刀具打滑。解决方案需多维度优化：选用双刃硬质合金刀具（刃口角度45°，硬度HRA92）提升耐用性；调整转速至12000–15000rpm、进给速度至40–60mm/min，减少撕裂；切割深度较普通FR-4浅0.1mm（如1.6mm基材取0.8–0.9mm），并采用等离子微粗化处理（氧气等离子，功率80W）使表面粗糙度Ra从0.05μm增至0.1μm，增强刀具抓地力。分板后辅以超声波清洗和万目砂纸打磨，可将毛边压至0.03mm以下。案例显示，某示波器PCB通过上述优化后毛边率从18%降至2%。
? 铝基板铝层防剥离策略
铝基板（厚度1.6–3.0mm）V割时易因机械应力导致铝基底层与覆铜层剥离，削弱散热性能。关键原因包括切割过深（超过覆铜层与基材层总厚）、下压压力>0.5MPa及粘接层强度不足。控制核心在于精准计算切割深度，公式为“覆铜层厚度+基材层厚度-0.1mm”（例如1.6mm铝基板中覆铜0.035mm、基材0.565mm时深度设为0.5mm），避免伤及铝底层。同时，将下压压力降至0.3–0.4MPa，并采用分步切割（如先切0.3mm再切0.2mm）分散应力；选用高粘接强度铝基板（粘接强度≥1.5N/mm），并在V槽路径两侧涂覆环氧补强胶（固化硬度Shore D 80）。切割方向需与铝层轧制方向一致，以提升抗撕裂性25%。
? 多层板内层线路保护
多层板（4–8层）V割时易损伤内层电源/接地线路，断裂率达10–15%。主因是V槽路径未避开内层线路（距离<0.8mm）、层间结合力不足（<1.5N/mm）及设备振动超标（>0.02mm）。解决路径包括：通过设计软件（如Altium Designer）重新规划V槽，确保与内层线路距离≥0.8mm，或增加0.5mm宽铜箔补强带吸收应力；
? 高Tg FR-4基材毛边控制
高Tg FR-4基材（Tg≥150℃）因刚性大、韧性低，V割时易产生高度0.06–0.1mm的毛边，远超≤0.05mm的要求。根源在于普通单刃刀具磨损快、切割参数不匹配（如转速<10000rpm或进给>80mm/min）及基材表面光滑导致刀具打滑。解决方案需多维度优化：选用双刃硬质合金刀具（刃口角度45°，硬度HRA92）提升耐用性；调整转速至12000–15000rpm、进给速度至40–60mm/min，减少撕裂；切割深度较普通FR-4浅0.1mm（如1.6mm基材取0.8–0.9mm），并采用等离子微粗化处理（氧气等离子，功率80W）使表面粗糙度Ra从0.05μm增至0.1μm，增强刀具抓地力。分板后辅以超声波清洗和万目砂纸打磨，可将毛边压至0.03mm以下。案例显示，某示波器PCB通过上述优化后毛边率从18%降至2%。
? 铝基板铝层防剥离策略
铝基板（厚度1.6–3.0mm）V割时易因机械应力导致铝基底层与覆铜层剥离，削弱散热性能。关键原因包括切割过深（超过覆铜层与基材层总厚）、下压压力>0.5MPa及粘接层强度不足。控制核心在于精准计算切割深度，公式为“覆铜层厚度+基材层厚度-0.1mm”（例如1.6mm铝基板中覆铜0.035mm、基材0.565mm时深度设为0.5mm），避免伤及铝底层。同时，将下压压力降至0.3–0.4MPa，并采用分步切割（如先切0.3mm再切0.2mm）分散应力；选用高粘接强度铝基板（粘接强度≥1.5N/mm），并在V槽路径两侧涂覆环氧补强胶（固化硬度Shore D 80）。切割方向需与铝层轧制方向一致，以提升抗撕裂性25%。
? 多层板内层线路保护
多层板（4–8层）V割时易损伤内层电源/接地线路，断裂率达10–15%。主因是V槽路径未避开内层线路（距离<0.8mm）、层间结合力不足（<1.5N/mm）及设备振动超标（>0.02mm）。解决路径包括：通过设计软件（如Altium Designer）重新规划V槽，确保与内层线路距离≥0.8mm，或增加0.5mm宽铜箔补强带吸收应力；
