低压直流电源转换设计是硬件工程师必须掌握的知识，因为电源适配器输出的电源电压只有一种电压值，一般为 24V、20V、18V、15V、12V、9V、5V 等。但是内部控制电路往往需要各种电压电源，比如±15V、12V、5V、3.3V、1.8V等，给电路运算放大器、传感器、逻辑电路、通信电路、单片机、DSP、FPGA、CPLD 等芯片。
直流电源 DC-DC 变换的方法很多，电源芯片的种类也很多，需要自己在设计中不断积累经验。根据不同的应用场景选择合适的电路。下面分享几种电路：
1、LDO 降压芯片
采用 LDO 进行降压，是最常用的电源转换设计方式，比如5V、3.3V、1.8V等。

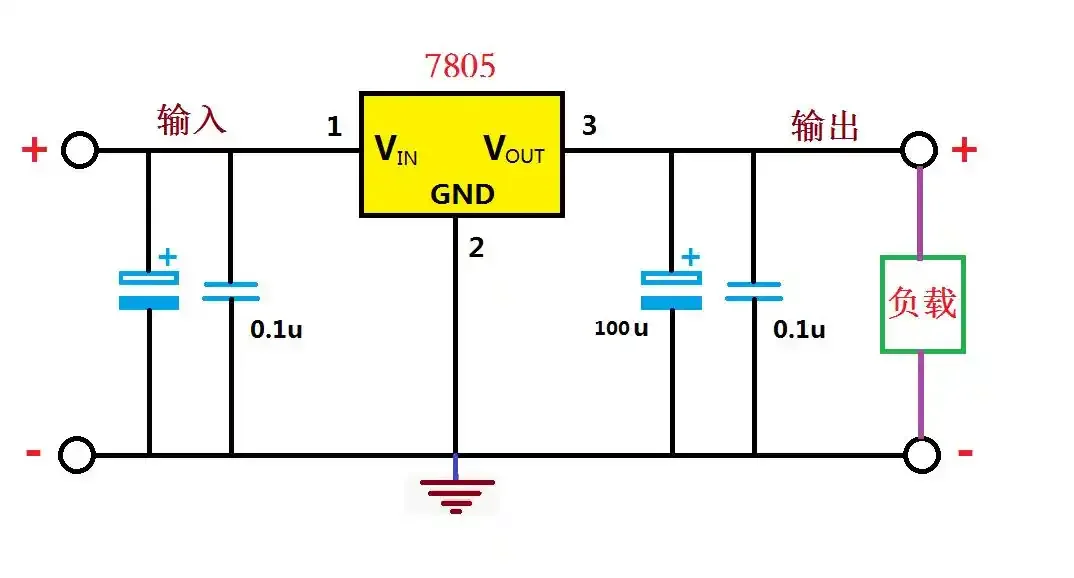

7805 属于常用的线性三端稳压器，输入电压范围不大于 35V，输入输出最小压差 2V，也就是说最小输入电压为 7V。最大输出电流 1.5A，下图为原理图，其原理简单，使用方便，深受很多用户的喜爱。但是其不足之处就是效率低，特别是压差越大时其效率越低。比如这里 12V 转 5V 的效率为 5V/12V≈41.7%。因为单片机功耗不大，电流一般在 100mA 以内，7805 自身功耗为（12-5）*0.1=0.7W，功耗不大没必要纠结转换效率的问题。
注意事项：使用 7805 进行降压时，一般将 7805 的功耗控制在 3W 以内，功耗太大，因为 LDO 效率低能量损耗严重，而且散热措施也不好处理。比如 12V 转 5V，芯片压降为 7V，建议使用电流在 400mA 以内，400mA 电流时，7805 自身功耗为 2.8W。
2、开关电源芯片进行降压

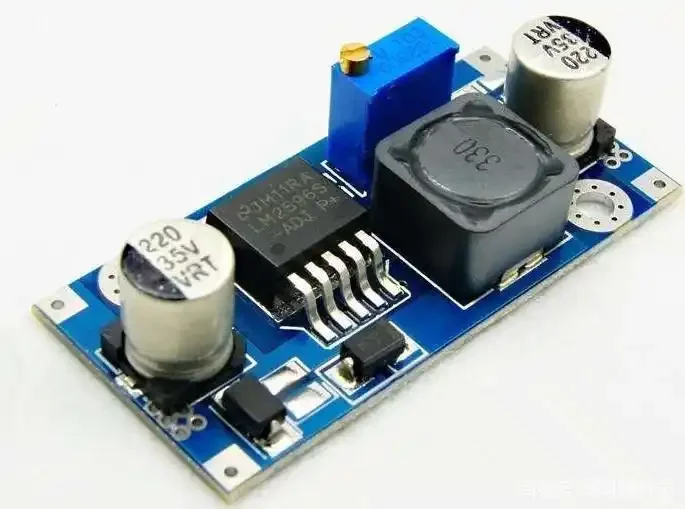

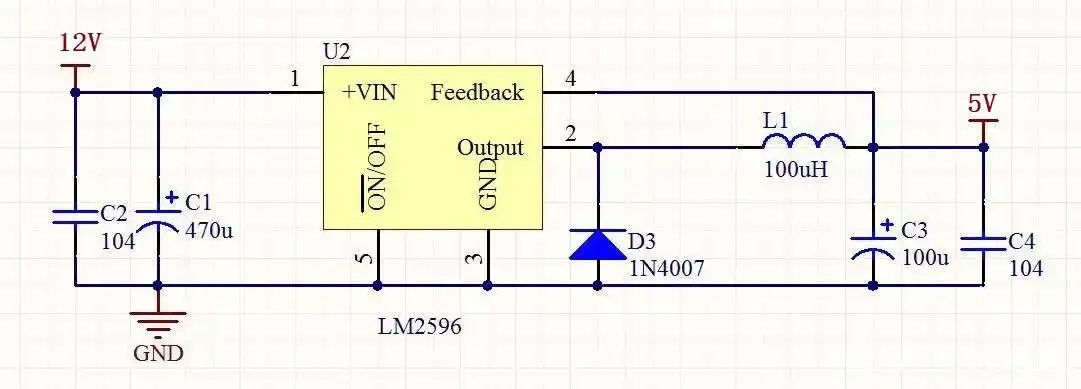

常用的开关电源芯片有 LM2596、MC34063、TPS5430、MP2307 等，LM2596 属于常用的开关电源芯片，其最高输入电压为 40V，最高输出电压为 37V，LM2596 有 4 个版本，3 个固定输出版本 3.3V、5V、12V，以及一个 ADJ 可调版本（，最大输出电流 3A，转换效率可达 80%~90% 左右，下图为具体电路图。
3、使用 DCDC 电源模块进行电源转换

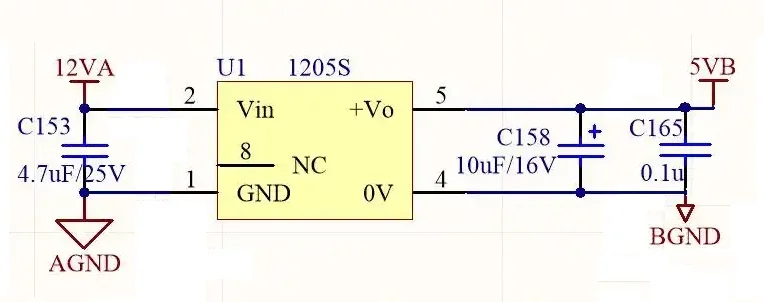

DCDC 电源模块输入与输出隔离，原理简单，使用方便。比如 1205S，12V 转 5V 输出，还有 0512S，可以实现 5V 输入 12V 输出等。
