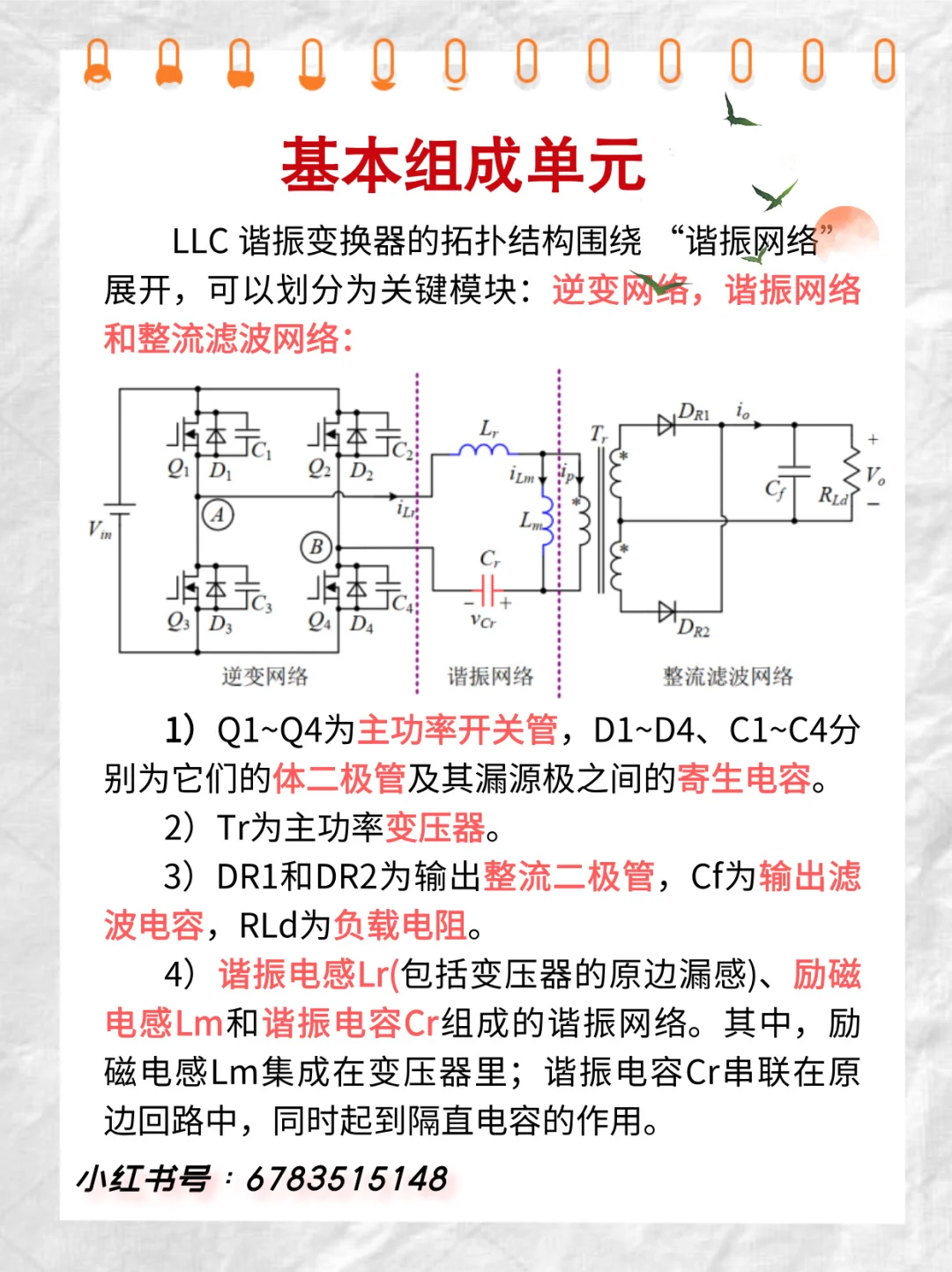

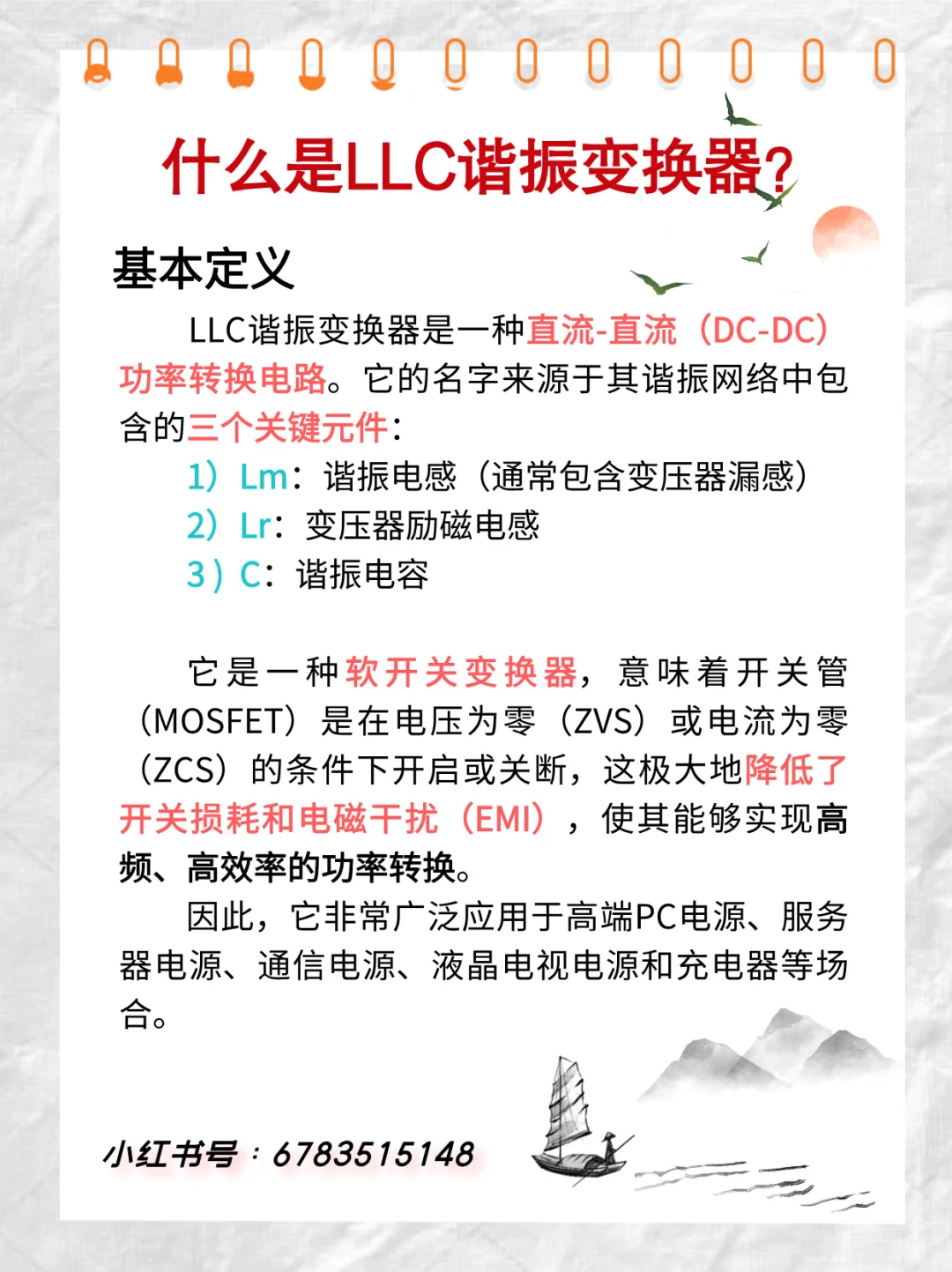

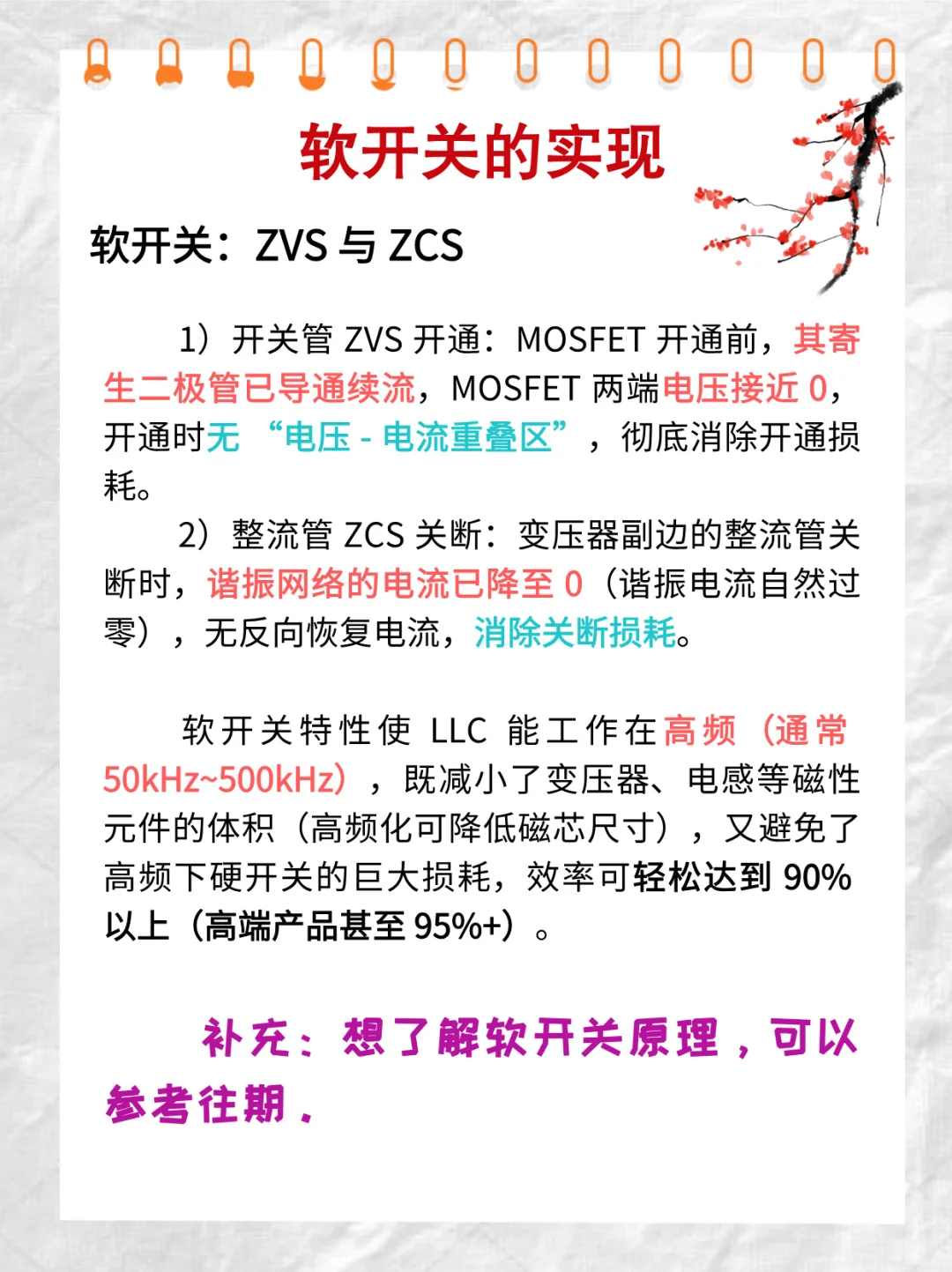

LLC 谐振变换器是一种基于谐振原理的高频开关电源拓扑，核心优势在于实现开关管的零电压开通（ZVS） 和整流管的零电流关断（ZCS），大幅降低开关损耗，因此被广泛应用于笔记本电源适配器、LED 驱动、服务器电源等对效率和高频化要求较高的场景。

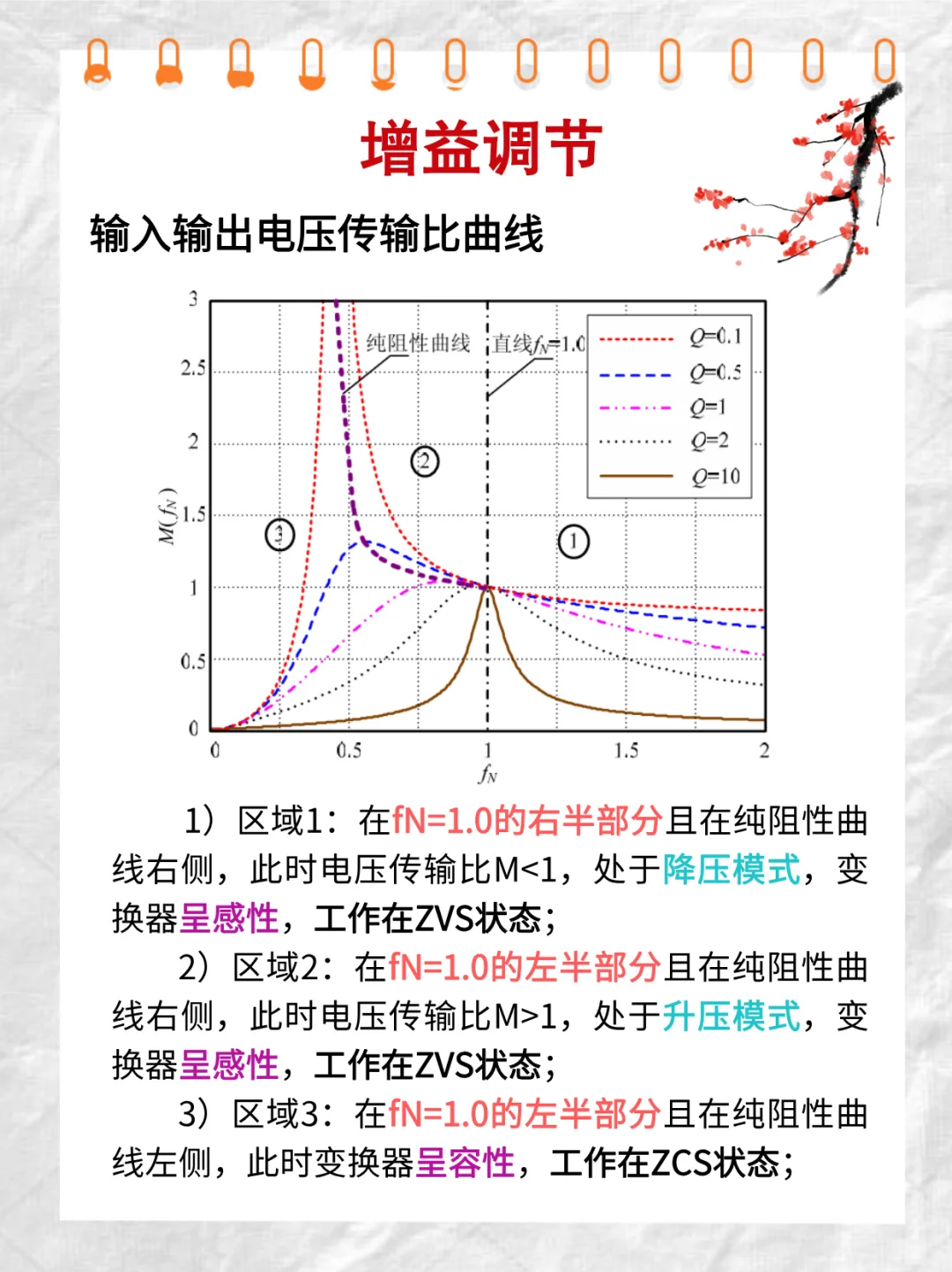

LLC 的输出电压增益(M = Vout/Vin)，需结合变压器匝数比）由开关频率(fs)与固有频率(fr)的比值决定，具体规律如下：

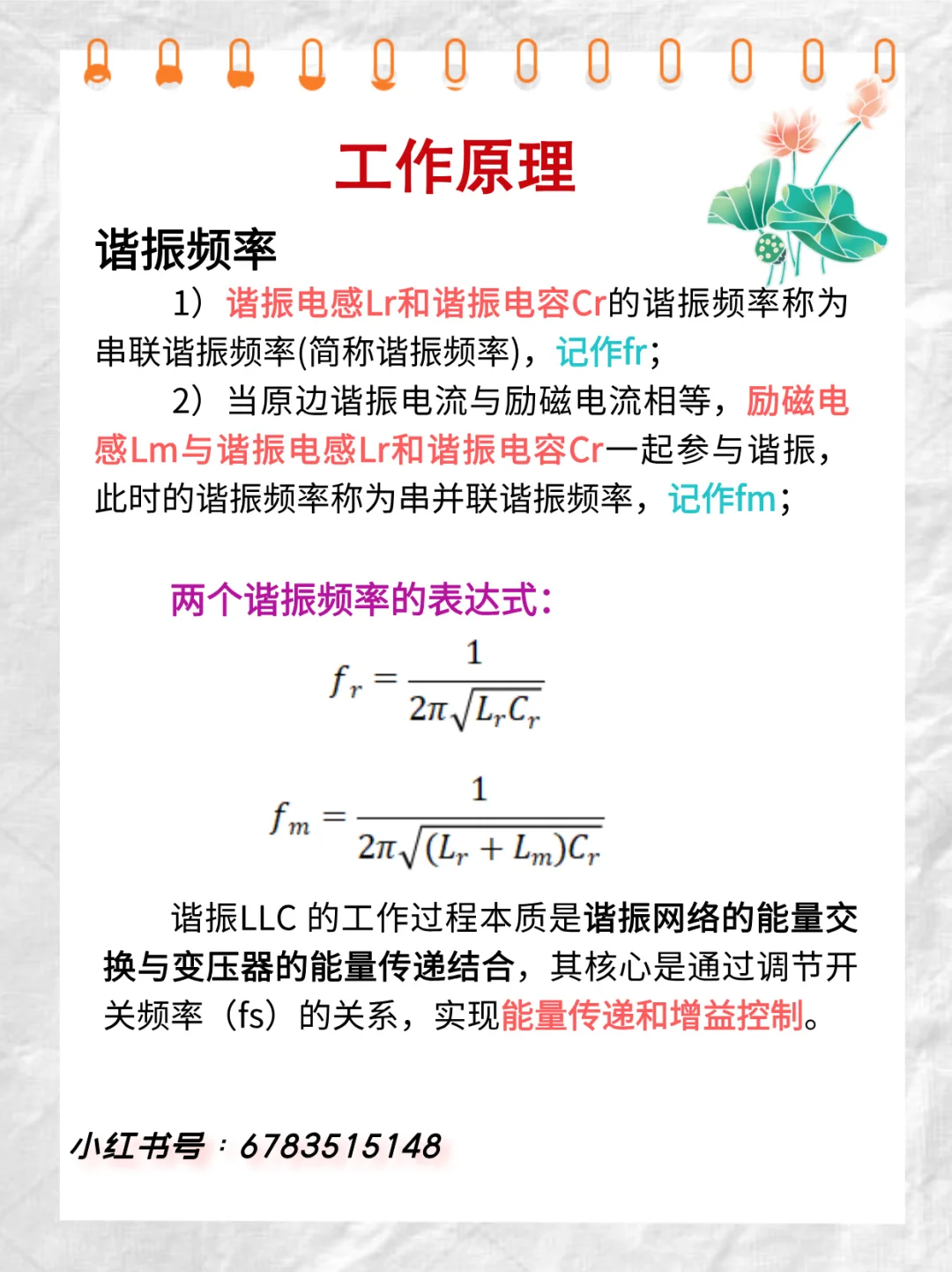

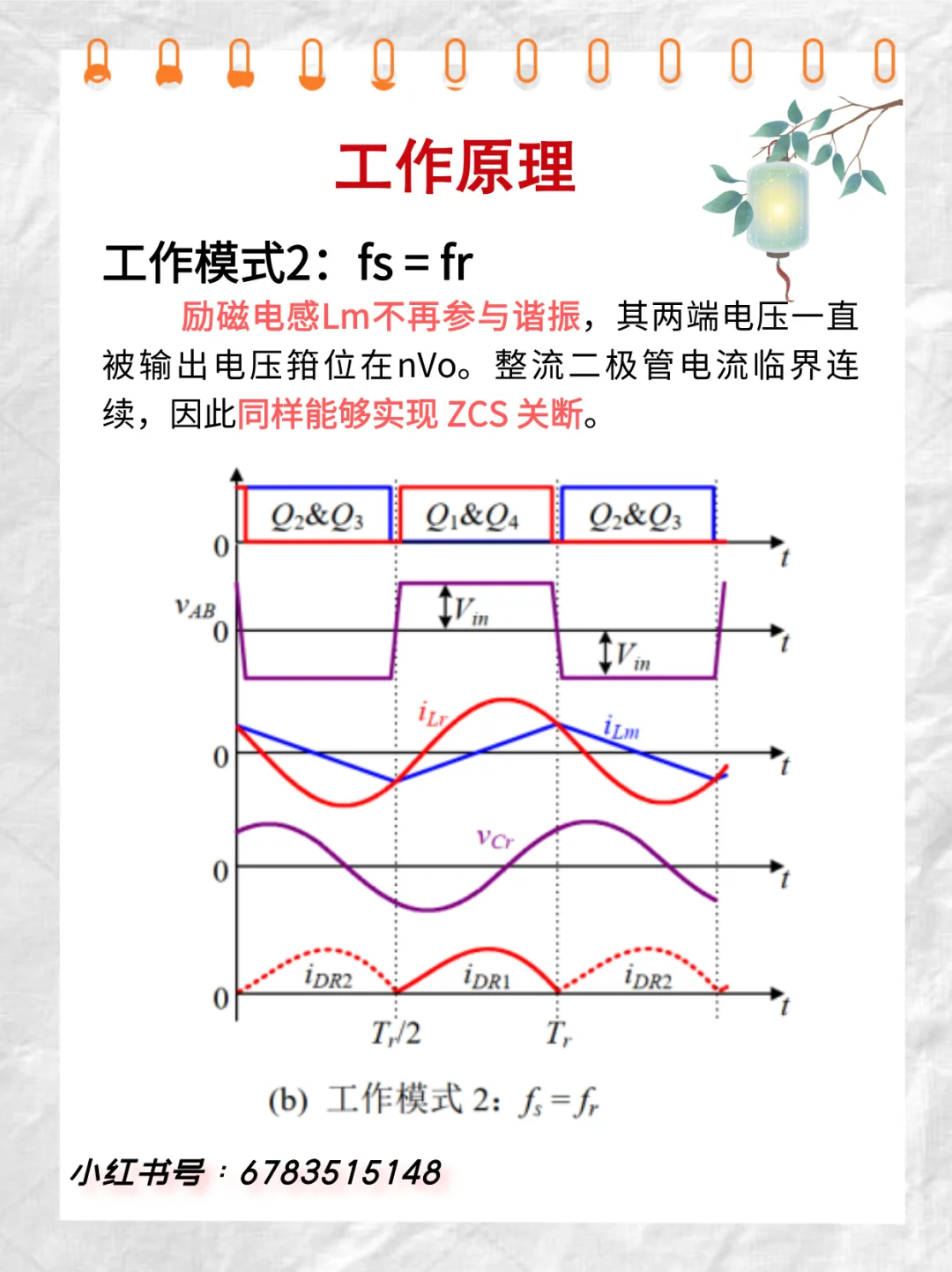

1）当(fs = fr)时：(Lr)与(Cr)发生串联谐振，阻抗最小，此时增益M最大（接近变压器匝数比的理论值）。

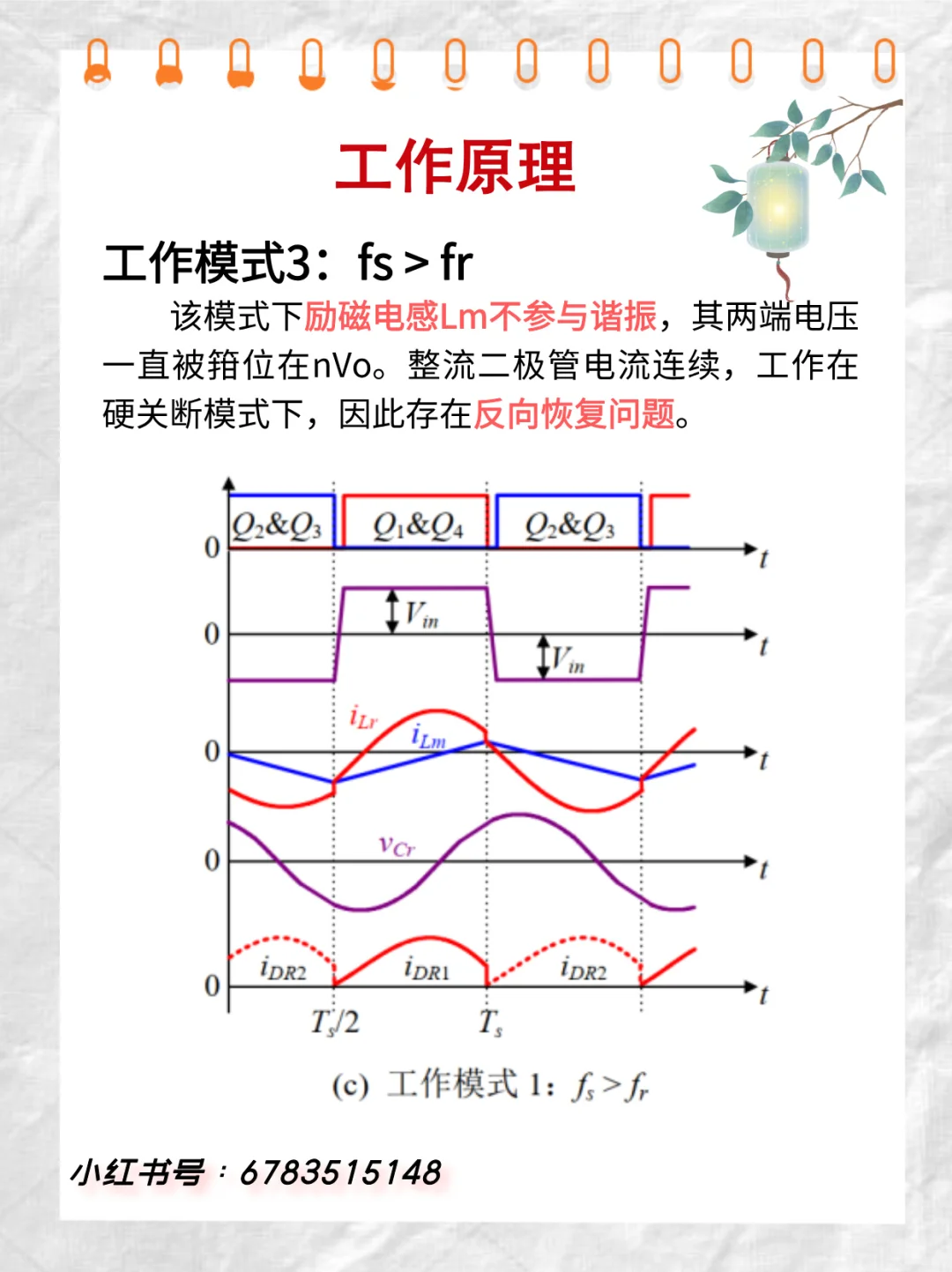

2）当(fs > fr)时：谐振网络呈感性，阻抗增大，增益M随(fs)升高而减小（可实现 “降额输出”）。

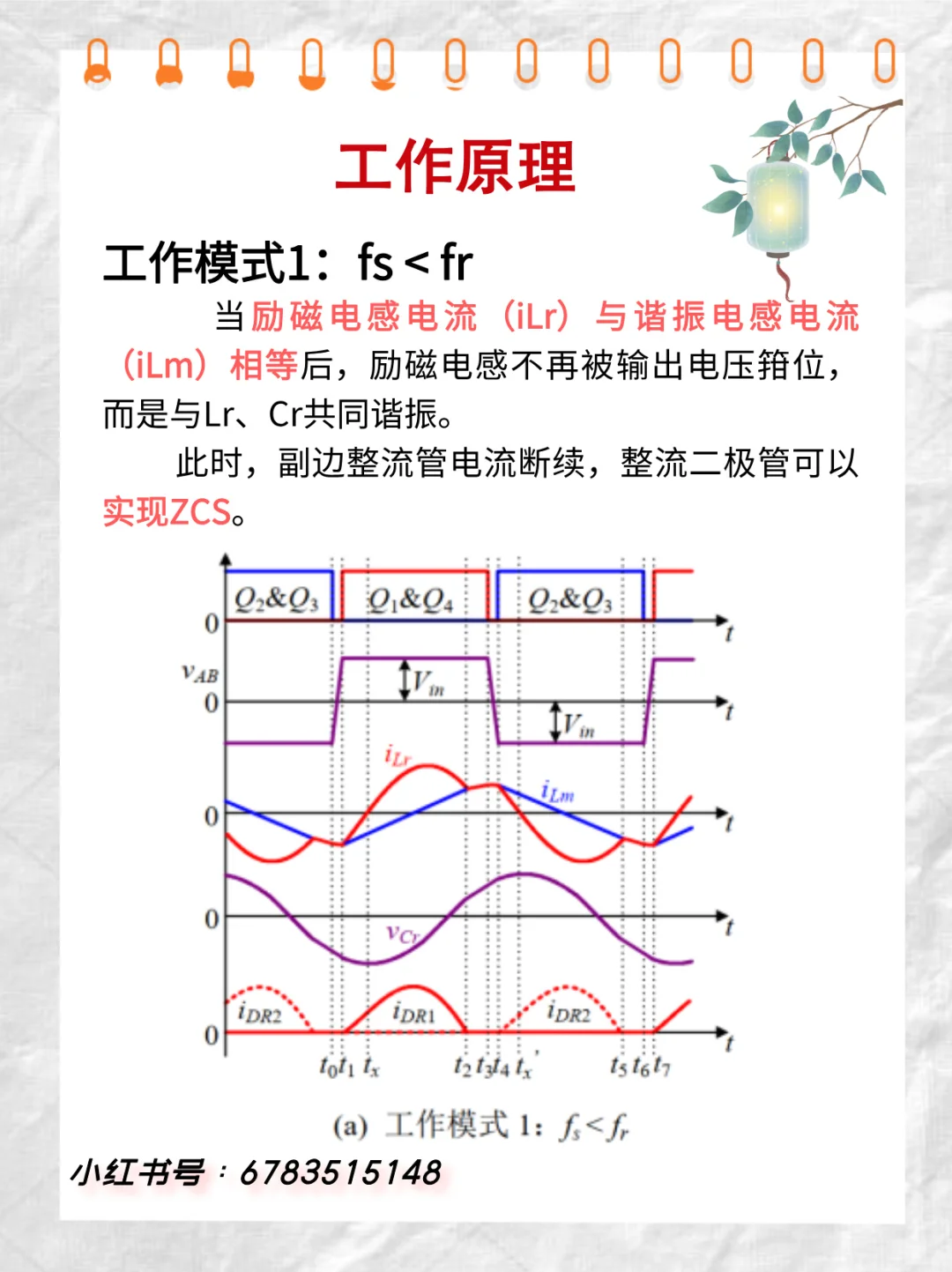

3）当(fs < fr)时：谐振网络呈容性，增益M随(fs)降低而增大，但此时可能失去 ZVS 特性，实际应用中较少采用。
LLC 谐振变换器的工作本质是 “利用谐振网络实现能量的高效传递，并通过频率控制增益稳定输出”，其软开关特性是实现高效率的核心，也是其在中大功率电源领域广泛应用的关键原因。#开关电源 #电力电子 #LLC #谐振变换器 #LLC谐振变换器 #全桥LLC谐振变换器
