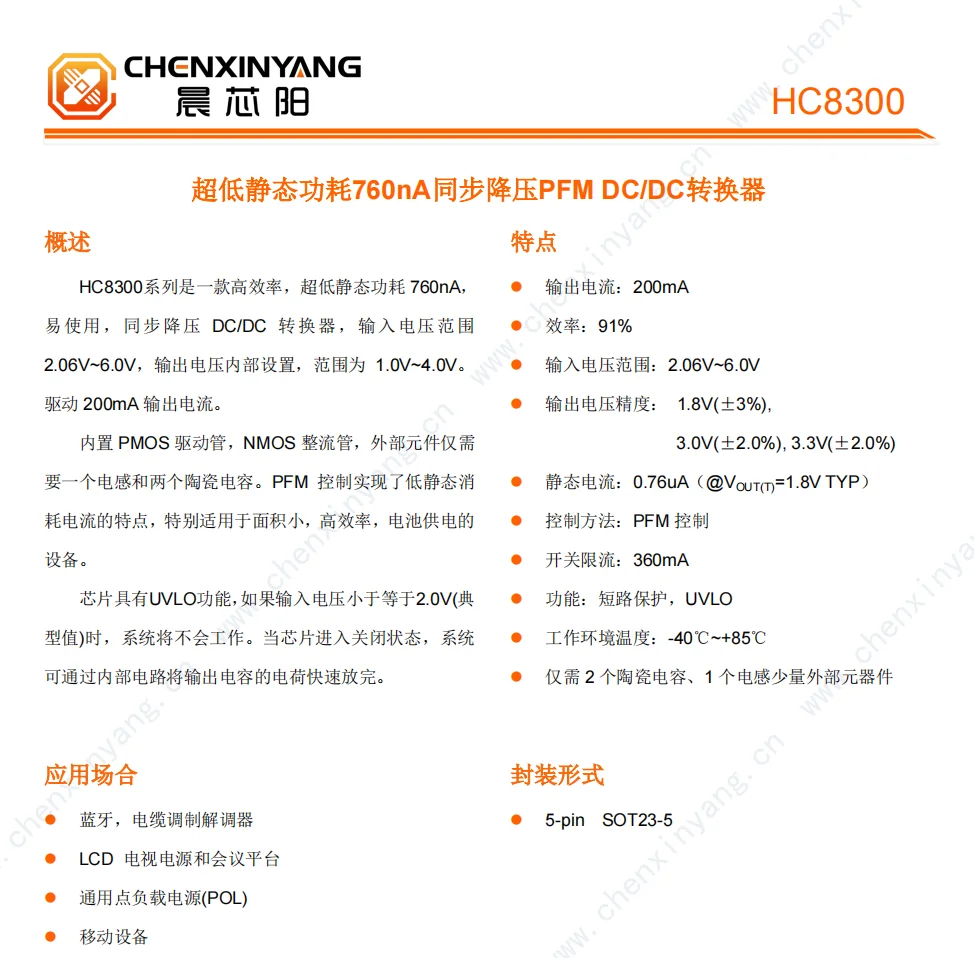

HC8300：超低静态功耗760nA同步降压PFM DC/DC转换器
概述：HC8300系列是一款高效率，超低静态功耗760nA，易使用，同步降压DC/DC转换器，输入电压范围2.06V~6.0V，输出电压内部设置，范围为1.0V~4.0V。驱动200mA输出电流。
内置PMOS驱动管，NMOS整流管，外部元件仅需要一个电感和两个陶瓷电容。PFM控制实现了低静态消耗电流的特点，特别适用于面积小，高效率，电池供电的设备。
芯片具有UVLO功能，如果输入电压小于等于2.0V(典型值)时，系统将不会工作。当芯片进入关闭状态，系统可通过内部电路将输出电容的电荷快速放完。
特点：输出电流：200mA
效率：91%
输入电压范围：2.06V~6.0V
输出电压精度：1.8V(±3%),
3.0V(±2.0%), 3.3V(±2.0%)
静态电流：0.76uA（@VOUT(T)=1.8V TYP）
控制方法：PFM控制
开关限流：360mA
功能：短路保护，UVLO
工作环境温度：-40℃~+85℃
仅需2个陶瓷电容、1个电感少量外部元器件
应用场合：蓝牙，电缆调制解调器
LCD 电视电源和会议平台
通用点负载电源(POL)
移动设备

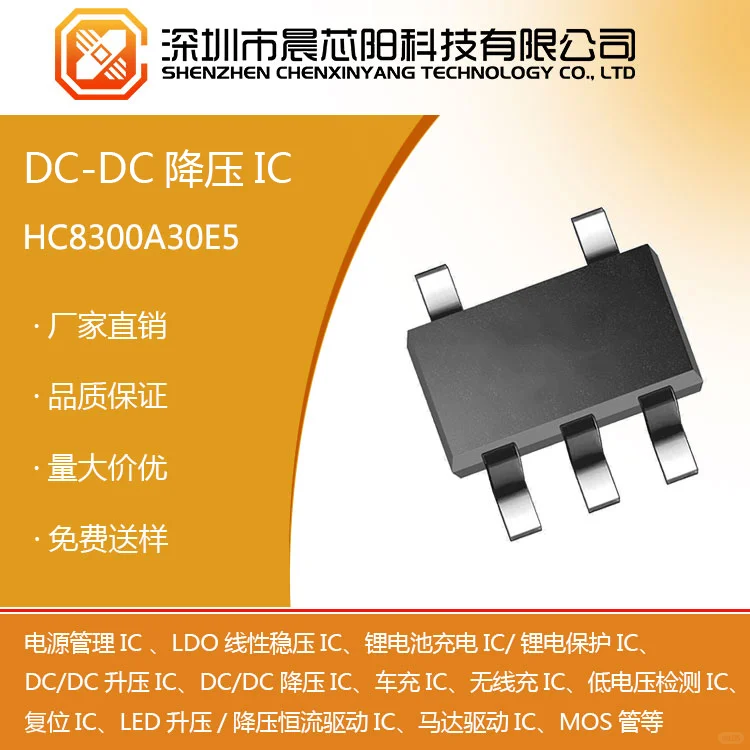

封装形式：5-pin SOT23-5
#IC #集成电路IC #同步降压IC
