以下是西门子S7-200 PLC实现闪光电路的操作步骤：

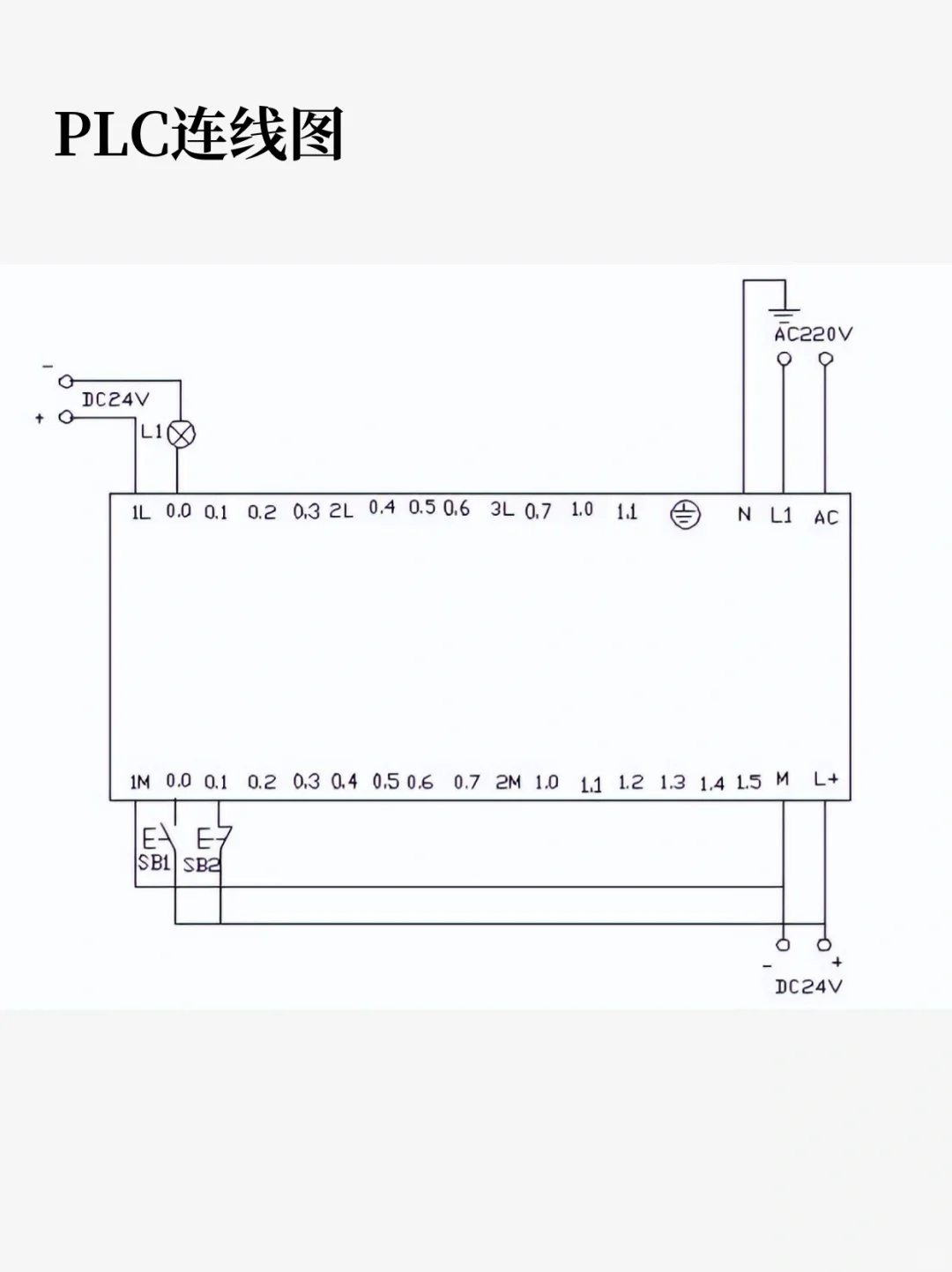

硬件连接
- 将启动按钮连接到PLC的输入端子I0.0，停止按钮连接到I0.1。
- 把负载灯（如指示灯）连接到PLC的输出端子Q0.0。确保电源连接正确，为PLC及相关设备供电。
程序编写
- 打开STEP 7 - MicroWIN编程软件（若使用S7-200 SMART则打开STEP 7-MicroWIN SMART）。
- 在程序编辑界面，创建一个新的项目或打开一个现有项目。

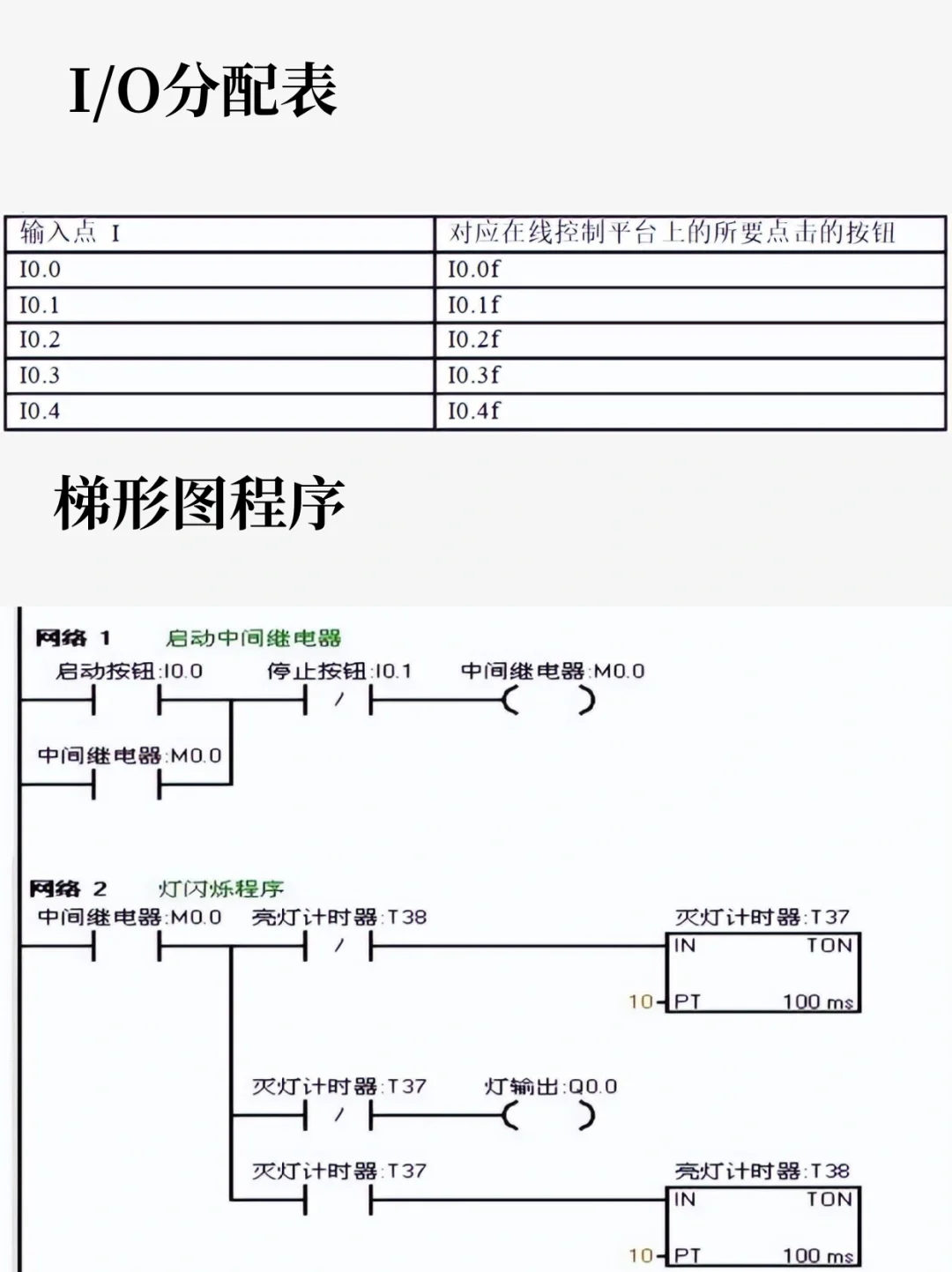

- 根据控制要求进行编程，参考梯形图逻辑如下：
- 当I0.0接通时，使用SET指令置位Q0.0，使灯亮，同时启动定时器T37，设定T37为1秒定时（假设时基为100ms，预设值为10）。
- T37计时到1秒后，其常闭触点断开，Q0.0复位，灯灭，同时启动定时器T38，T38同样设置为1秒定时（预设值为10）。
- T38计时1秒后，其触点动作，使T37复位，T37常闭触点恢复闭合，Q0.0再次置位，灯亮，如此循环。
- 当I0.1接通时，使用RST指令复位Q0.0、T37和T38，停止闪烁。
程序下载与调试
- 通过编程电缆将电脑与PLC连接起来。
- 在编程软件中，选择正确的PLC型号和通信端口。
- 点击“下载”按钮，将编写好的程序下载到PLC中。
- 下载完成后，进入监控模式，通过操作启动按钮I0.0和停止按钮I0.1，观察Q0.0的状态及负载灯的闪烁情况是否符合要求。
- 若闪烁频率不符合要求，可修改定时器T37和T38的预设值，重新下载程序进行调试。#民间招生办 #plc编程 #电气工程及其自动化 #电气知识 #编程干货
