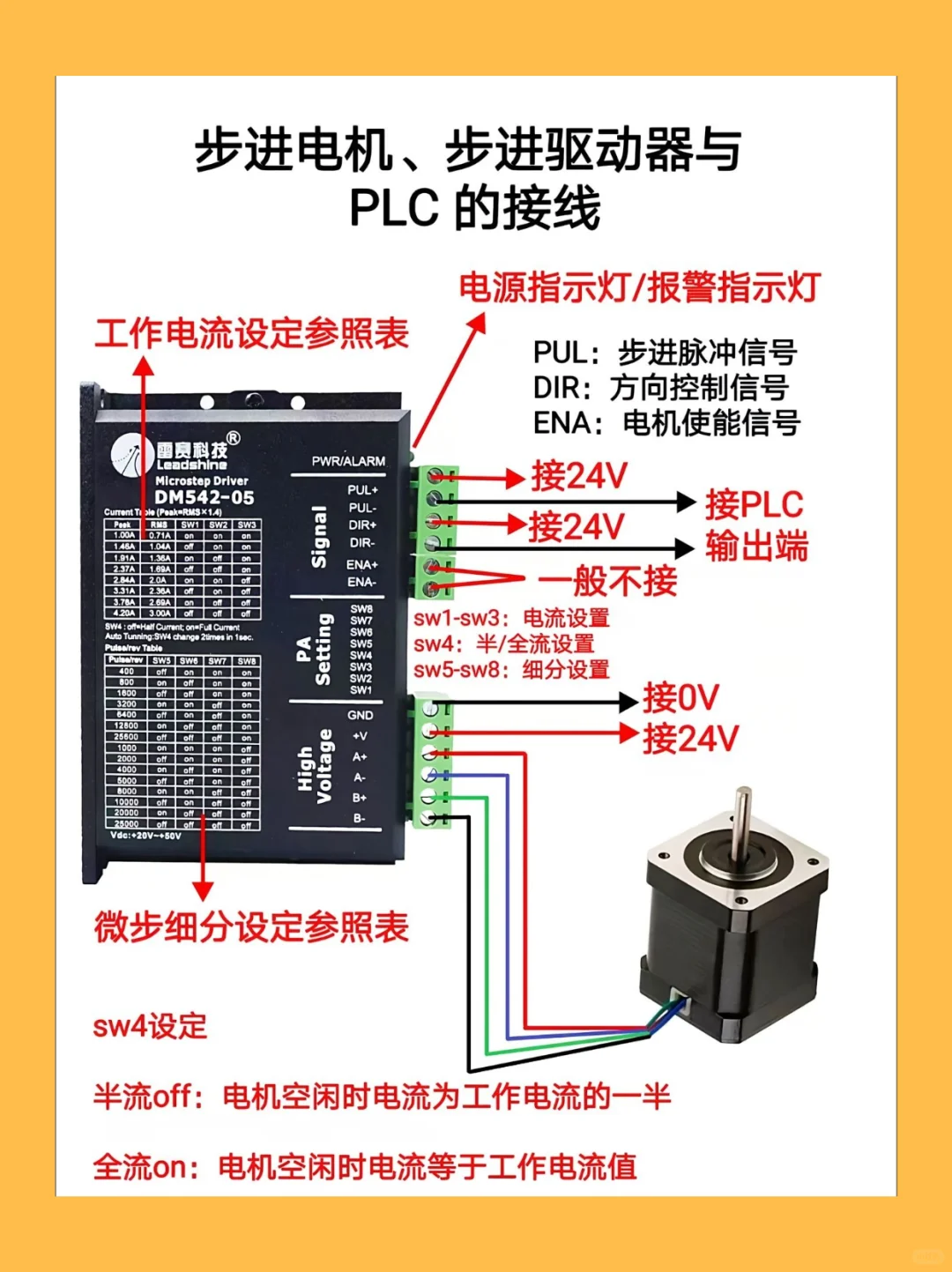

控制信号接口：
PUL+：脉冲控制信号，脉冲上升沿有效。当采用 + 12V 或 + 24V 时需串电阻。
PUL-：与 PUL + 配合，构成脉冲信号输入。
DIR+：方向信号，高 / 低电平信号。当输入方式为脉冲 + 方向时，用于控制电机的转动方向。
DIR-：与 DIR + 配合，构成方向信号输入。
ENA+：使能信号，ENA + 接 + 5V，ENA - 接低电平时，驱动器将切断电机各相的电流使电机处于自由状态。
ENA-：与 ENA + 配合，构成使能信号输入。
功率端口：
V-：输入电源负。
V+：输入电源正，输入电压为 18-50V。
A+：电机 A 相绕组正端。
A-：电机 A 相绕组负端。
B+：电机 B 相绕组正端。
B-：电机 B 相绕组负端。
状态指示：绿色 LED 为电源指示灯，红色 LED 为故障指示灯，不同的闪烁次数对应不同的故障类型。
