?我明确的告诉你，装配式里边的叠合板可不是预制板，叠合板是由两部分组成的，下边是预制板，上边是现浇板。

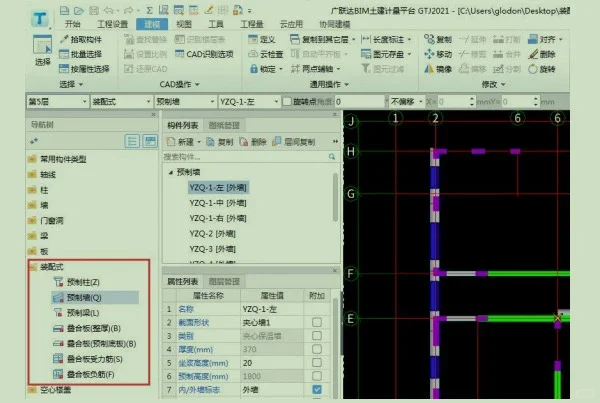

?施工时，需要先安装支撑构件，再安装预制底板，把现浇板内的钢筋绑扎好之后，再浇筑现浇部分的混凝土。因为预制板之间存在板缝，所以我们在建模的时候，需要绘制三个构件，叠合板（预制底板）、叠合板（整厚）和板缝。
?绘制叠合板（预制底板）的时候，一般需要设置预制板的尺寸即可。除非需要单独统计钢筋量的时候，才需要在预制钢筋中手动输入钢筋信息，或者识别钢筋表识别钢筋量。
?但注意，绘制叠合板（整厚）时，厚度为现浇板+预制板的厚度之和。
?同时板缝的厚度也是二者之和。绘制的时候，可以选择直线绘制，也可以选择自动生成板缝的功能，自动生成板缝。

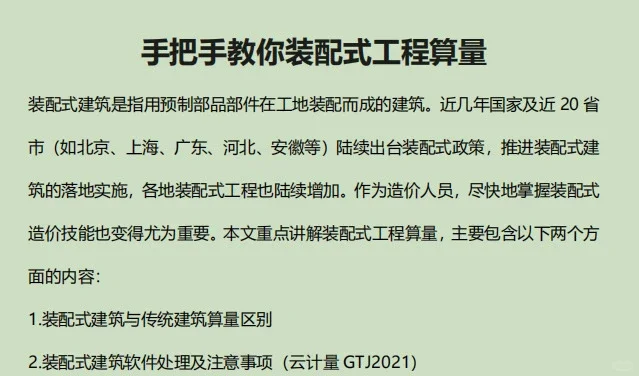

?具体的操作步骤，连同叠合板钢筋及其他装配式构件的操作步骤，我都放在这份《手把手教你装配式工程算量》
#造价知识 #造价实操 #工程造价 #装配式设计 #造价知识 #工程造价干货 #工程造价小白 #安装造价 #造价培训 #造价咨询 #造价干货
⬇️⬇️⬇️⬇️戳戳裙
?施工时，需要先安装支撑构件，再安装预制底板，把现浇板内的钢筋绑扎好之后，再浇筑现浇部分的混凝土。因为预制板之间存在板缝，所以我们在建模的时候，需要绘制三个构件，叠合板（预制底板）、叠合板（整厚）和板缝。
?绘制叠合板（预制底板）的时候，一般需要设置预制板的尺寸即可。除非需要单独统计钢筋量的时候，才需要在预制钢筋中手动输入钢筋信息，或者识别钢筋表识别钢筋量。
?但注意，绘制叠合板（整厚）时，厚度为现浇板+预制板的厚度之和。
?同时板缝的厚度也是二者之和。绘制的时候，可以选择直线绘制，也可以选择自动生成板缝的功能，自动生成板缝。
?具体的操作步骤，连同叠合板钢筋及其他装配式构件的操作步骤，我都放在这份《手把手教你装配式工程算量》
